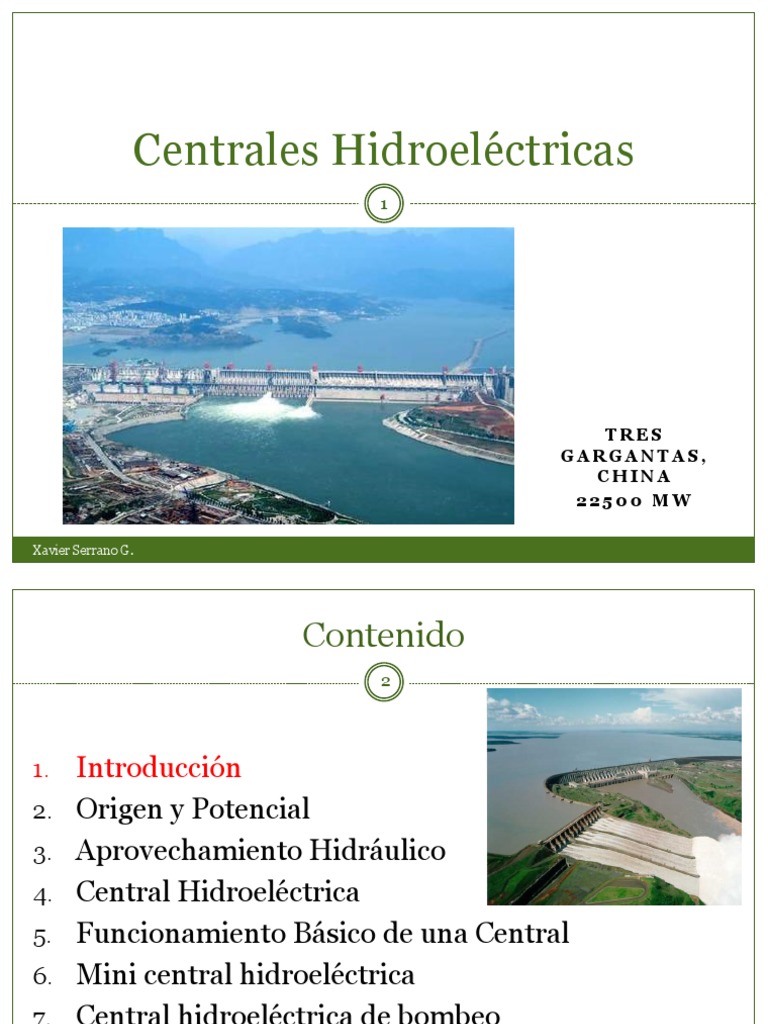

Centrales Hidroeléctricas: Tres Gargantas, China 2 2 5 0 0 M W

Centrales Hidroeléctricas
TRES
GARGANTAS,
CHINA
22500 MW
Xavier Serrano G.
Contenido
2
1. Introducción
2. Origen y Potencial
3. Aprovechamiento Hidráulico
4. Central Hidroeléctrica
5. Funcionamiento Básico de una Central
6. Mini central hidroeléctrica
7. Central hidroeléctrica de bombeo
Xavier Serrano G.
Introducción
3
Xavier Serrano G.
Introducción
4
Hidroeléctricas más grandes del mundo
Xavier Serrano G.
Introducción
5
 Países con más hidroeléctricas
Xavier Serrano G.
Contenido
6
1. Introducción
Xavier Serrano G.
Origen y potencial
7
Utilización de la energía del agua proveniente del ciclo hidrológico.
Formas de energía que contiene el agua

 Energía cinética (Ec) → aprovechar la velocidad de la misma
 Energía potencial (Ep)→ elevación del agua
En la mayor parte de los casos la energía cinética no es suficiente para ser

aprovechada
Explotación de la energía potencial entre dos puntos a diferente altura.
Xavier Serrano G.
Origen y potencial
8
Importancia del Recurso
 Recurso renovable
 Muy rentable, alto rendimiento (80 al 90%)
 Energía mecánica o electricidad a partir de una forma de energía

mecánica
 Puede obtenerse con dispositivos captadores casi de cualquier tamaño.
 Constituye el 20% de la capacidad generadora de la electricidad total

instalada a nivel mundial
Xavier Serrano G.
Contenido
9
1. Introducción
Xavier Serrano G.
Aprovechamiento Hidráulico
10
 La forma más común de aprovechamiento hidráulico es la

transformación del potencial de una masa de agua en Energía Eléctrica.
 Posibilidad de disponer de agua para riego o abastecimiento hídrico a

las poblaciones.
Xavier Serrano G.
11
TIPOS DE CENTRALES SEGÚN EL EMPLAZAMIETO
 De Agua Fluyente (pasada)

 Con Regulación
Centrales de agua fluyente: Aprovechamiento directo sin necesidad

de embalsar el agua o mediante embalse reducido.
 Río con caudal regular.

 Muy localizado.
Hay de dos tipos:
 Con Desviación
 Por interposición
Xavier Serrano G.
12
Central de agua fluyente con desviación

Desviar las aguas del río mediante una pequeña presa, hacia un pequeño
depósito o cámara de carga.
Xavier Serrano G.
13
Central de agua fluyente con interposición

Construir una presa de determinada altura en un tramo del río que ofrece
un apreciable desnivel.
Xavier Serrano G.
14
Centrales con regulación: Necesidad de retener agua mediante una

presa, formándose un lago o embalse artificial para poder generar un
salto.
Centrales más habituales.
Se pueden reducir a dos tipos.
 Aprovechamiento por interposición, consistente en construir una

presa de determinada altura en un tramo del río que ofrece un
apreciable desnivel.
 Aprovechamiento por desviación, consistente en desviar las aguas

del río mediante una pequeña presa, hacia un pequeño depósito o
cámara de carga.
Xavier Serrano G.
15
Xavier Serrano G.
16
Xavier Serrano G.
17
CLASIFICACIÓN SEGÚN LA ALTURA DEL SALTO
Salto: Diferencia de nivel existente entre el nivel de agua y la turbina.
Clasificación
 Saltos de pequeña altura: 15 m ≥H
 Saltos de mediana altura: 15 m >H>50m
 Saltos de gran altura: 50 m ≤H
Xavier Serrano G.
18
Xavier Serrano G.
19
TRANSFORMACIONES ENERGÉTICAS
Xavier Serrano G.
20
Potencia Instalada Pinst. (Potencia útil nominal) de la central hidroeléctrica

puede ser obtenida a partir de:
P= p.Q.g.h
Pinst. = p.g*Qe*Hn * ηt *ηm *ηg *ηtr
Siendo:
 Pinst: Potencia instalada o potencia útil nominal [W]
 p: densidad del agua
 g: Aceleración de la Gravedad (9,81 m/s2)
 Qe: Caudal de equipamiento [m3/s]
 Hn: Salto neto [m] Hn=Hb-∆h
 ηt: Rendimiento de la turbina
 ηm: Rendimiento del multiplicador
 ηg: Rendimiento del generador
 ηtr: Rendimiento del transformador
Aproximando, el producto de todos los rendimientos, comprende entre 0,8 y 0,85.
Xavier Serrano G.
21
Ejercicio
Calcular la energía producida por cada litro, velocidad del agua a la
entrada de la turbina, en una presa de altura 370 m. Suponemos que para
este cálculo toda la energía potencial es convertida en cinética.
Si el rendimiento de la turbina es 95% y el del generador eléctrico es 95%

y se requiere generar 400 MW de potencia cuánta agua debe pasar a
través de la turbina ?
Xavier Serrano G.
Contenido
22
1. Introducción
Xavier Serrano G.
Central Hidroeléctrica
23
Analizar el emplazamiento de la central:

 Desnivel
 Caudal
 Terreno (Presa)
Elementos:
 Conducciones
 Diques
 Sistemas captadores.
Xavier Serrano G.
24
1. CONDUCCIONES
Lleva el agua desde la corriente hasta el sistema captador. A través

de un canal abierto (mayor utilización en usos para riego) ó bajo
presión por el interior de un tubo (amplio rango de condiciones de
uso: importante encontrar diámetro y espesor adecuados).
Canalizaciones lo más rectas y lisas posibles: deben reducir al

mínimo las pérdidas por fricción y han de poseer un sistema para
regular el caudal.
Importante: el agua ha de llegar al sistema captador con

la mayor energía posible.
Xavier Serrano G.
25
1. CONDUCCIONES
Xavier Serrano G.
26
 Conducciones
Xavier Serrano G.
27
2. DIQUES
Los diques, construcciones necesarias pero no imprescindibles, cuyo objetivo

es aumentar al máximo el potencial técnicamente aprovechable.
Funciones:
 Almacenar la energía de la corriente de agua.

 Elevar el nivel del agua para aumentar la cantidad de energía disponible.
Características principales de diseño:
 Facilidad de construcción.
 Maximización del volumen de agua susceptible de ser almacenada en el
embalse sin dañar el equilibro natural.
 Minimización de la distancia entre el dique y el captador hidráulico.
 Localización de un desnivel de terreno óptimo.
Xavier Serrano G.
28
2. DIQUES
Problema fundamental: filtraciones de agua a su través o por

debajo del suelo.
Xavier Serrano G.
29
Xavier Serrano G.
30
Xavier Serrano G.
31
Xavier Serrano G.
32
3. SISTEMAS CAPTORES
La elección del dispositivo captador es el punto clave de decisión al construir un
sistema de aprovechamiento hidráulico. Principales factores que determinan esta
elección:
 Caudal
 Desnivel
 Localización
 Condiciones del suelo
 Longitud de las conducciones
 Condiciones del agua
 Generación de energía
 Costes y mano de obra
 Materiales
 Mantenimiento
Xavier Serrano G.
33
3. SISTEMAS CAPTORES
Es la máquina destinada a transformar la energía del agua (energía

potencial y energía cinética) en trabajo mecánico.
 Ruedas hidráulicas (►Energía Mecánica)

 Turbina de impulsión o tangencial (Pelton ►Energía Eléctrica)
 Turbina radial (Francis ►Energía Eléctrica)
 Turbina axial (Kaplan ►Energía Eléctrica)
Xavier Serrano G.
34
Turbina de Impulsión - Pelton:
Alta velocidad: 1000 r.p.m.

Rendimiento 93%
Saltos hidráulicos altos (300m) y bajos caudales.
Son de buen rendimiento para amplios márgenes de

caudal (entre el 30 % y el 100 % del caudal
máximo). Por ello se colocan pocas unidades en
cada central que requiere turbinas de estas
características.
Xavier Serrano G.
35
Xavier Serrano G.
36
Turbina Radial - Francis
La turbina radial es un tipo de turbina de

reacción: dispone de paletas helicoidales.
La energía potencial gravitatoria del agua se

convierte en energía cinética en su recorrido
hacia el rodete.
Se pueden utilizar en saltos de distintas alturas,

con un amplio rango de caudales (entre 1 y 200
m3/s).
Xavier Serrano G.
37
Turbina Axial - Kaplam
 Son muy similares a las turbinas Francis, también son

turbinas de reacción.
 El rodete es una simple hélice de tres a ocho palas o

álabes. Estos álabes son perfilados y para mejorar el
rendimiento pueden ser ajustables, de forma que su
orientación sea la óptima para cada caudal. El agua
entra al rodete prácticamente de forma axial.
Xavier Serrano G.
38
Turbina Axial - Kaplam
 Pueden alcanzar altas velocidades de giro,

obteniéndose buenos rendimientos para
amplios rangos de variación del caudal. A
igualdad de potencia las turbinas Francis
son más voluminosas que las Pelton.
 Se suelen emplear en saltos de pequeña

altura (alrededor de 50 m y menos) y
caudales medios y grandes (suelen ser
superiores a 15 m3/s).
Xavier Serrano G.
39
Turbina a utilizar según altura del salto caudal
Xavier Serrano G.
40
Xavier Serrano G.
Contenido
41
1. Introducción
Xavier Serrano G.
Funcionamiento Básico de una Central
42
Xavier Serrano G.
43
Por la acción de una presa (2) ubicada en el lecho del río, se acumula una
cierta cantidad de agua formando un embalse (1). Con el fin de generar un
salto, se sitúan aguas arriba de la presa, generalmente a cierta
profundidad, para aprovechar volumen de embalse, tomas de agua
formadas por una bocina de admisión protegida por una rejilla metálica
(3) y por compuertas que controlan la admisión del agua a una tubería
forzada (4). Esta, que atraviesa normalmente el cuerpo de la presa, lleva el
agua desde las tomas hasta las máquinas de la central. Al llegar a las
máquinas, el agua hace girar el rodete de la turbina (6) de cada grupo.
Esta turbina va acoplada a un generador de corriente alterna o alternador
mediante un eje (7).
Xavier Serrano G.
44
Solidario al eje (7), para que pueda girar con él, el grupo turbina-
alternador dispone de un generador (8), que tiene por fin generar
una corriente eléctrica continua suficiente como para excitar los
electroimanes del rotor del alternador, quienes a su vez, inducen en
su giro una corriente eléctrica en el estátor.
En los terminales de éste aparece entonces una corriente alterna de
media tensión. Mediante transformadores (10), ésta es convertida
en corriente de baja intensidad y alta tensión, a fin de que pueda
ser transportada (9) con las menores pérdidas posibles.
Normalmente, una central hidroeléctrica dispone de varios grupos
turbina-alternador (5). El conjunto de grupos suele estar alojado en
una sala de máquinas, que es el edificio de la central propiamente
dicho.
Xavier Serrano G.
Contenido
45
1. Introducción
Xavier Serrano G.
MINICENTRAL HIDROELÉCTRICA
46
 Potencia individual < a 10 MW.
 Los elementos y máquinas son los mismos que en las

grandes centrales hidroeléctricas.
 Localizadas normalmente en los márgenes de los ríos

mediante la construcción de un pequeño azud.
 Normalmente son centrales de agua fluyente aunque

también las hay de pie de presa.
Xavier Serrano G.
47
Xavier Serrano G.
Contenido
48
1. Introducción
Xavier Serrano G.
CENTRAL HIDROELÉCTRICA DE
BOMBEO
49
 Disponen de dos embalses situados a diferente altura.
 Horas punta del día → operan como una central

hidroeléctrica convencional
 Horas valle → agua almacenada en el embalse inferior puede

ser bombeada al embalse superior utilizando la energía
eléctrica sobrante para volver a realizar el ciclo productivo
 Utiliza grupos moto-bombas, o bien dispone de turbinas

reversibles, de modo que actúan como bombas y los
alternadores como motores. Evidentemente, en el proceso
global existe una pérdida de energía.
Xavier Serrano G.
CENTRAL HIDROELÉCTRICA DE
BOMBEO
50
Xavier Serrano G.
Bibliografía
51
 “Tecnología Energética” G. Verdú, J.L. Muñoz-Cobo, J. Sancho, J.

Ródenas, R. Sanchís, V. Serradell. SPUVP-97.875
 “Standard Handbook of Powerplant Engineering” T.C. Elliot, K. Chen,

R.C. Swanekamp. Ed. McGraw-Hill. 1998.
 “Energía Hidráulica”. M. Castro y C. Sánchez. Ed. Progensa. 1997.
 “Tecnologías energéticas e impacto ambiental”. P.L. García. Ed.

McGraw-Hill. 2001.
Xavier Serrano G.

Centrales Hidroeléctricas: Tres Gargantas, China 2 2 5 0 0 M W

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Centrales Hidroeléctricas: Tres Gargantas, China 2 2 5 0 0 M W

Cargado por

Copyright:

Formatos disponibles

Centrales Hidroeléctricas

Hidroeléctricas más grandes del mundo

 Países con más hidroeléctricas

Utilización de la energía del agua proveniente del ciclo hidrológico.

Formas de energía que contiene el agua

En la mayor parte de los casos la energía cinética no es suficiente para ser

Explotación de la energía potencial entre dos puntos a diferente altura.

Importancia del Recurso

 Muy rentable, alto rendimiento (80 al 90%)

 Energía mecánica o electricidad a partir de una forma de energía

 Puede obtenerse con dispositivos captadores casi de cualquier tamaño.

 Constituye el 20% de la capacidad generadora de la electricidad total

 La forma más común de aprovechamiento hidráulico es la

 Posibilidad de disponer de agua para riego o abastecimiento hídrico a

TIPOS DE CENTRALES SEGÚN EL EMPLAZAMIETO

 De Agua Fluyente (pasada)

Centrales de agua fluyente: Aprovechamiento directo sin necesidad

 Río con caudal regular.

Hay de dos tipos:

Central de agua fluyente con desviación

Central de agua fluyente con interposición

Centrales con regulación: Necesidad de retener agua mediante una

Se pueden reducir a dos tipos.

 Aprovechamiento por interposición, consistente en construir una

 Aprovechamiento por desviación, consistente en desviar las aguas

CLASIFICACIÓN SEGÚN LA ALTURA DEL SALTO

Salto: Diferencia de nivel existente entre el nivel de agua y la turbina.

Potencia Instalada Pinst. (Potencia útil nominal) de la central hidroeléctrica

Pinst. = p.g*Qe*Hn * ηt *ηm *ηg *ηtr

Si el rendimiento de la turbina es 95% y el del generador eléctrico es 95%

Analizar el emplazamiento de la central:

Lleva el agua desde la corriente hasta el sistema captador. A través

Canalizaciones lo más rectas y lisas posibles: deben reducir al

Importante: el agua ha de llegar al sistema captador con

Los diques, construcciones necesarias pero no imprescindibles, cuyo objetivo

 Almacenar la energía de la corriente de agua.

Características principales de diseño:

Problema fundamental: filtraciones de agua a su través o por

Es la máquina destinada a transformar la energía del agua (energía

 Ruedas hidráulicas (►Energía Mecánica)

Turbina de Impulsión - Pelton:

Alta velocidad: 1000 r.p.m.

Son de buen rendimiento para amplios márgenes de

Turbina Radial - Francis

La turbina radial es un tipo de turbina de

La energía potencial gravitatoria del agua se

Se pueden utilizar en saltos de distintas alturas,

Turbina Axial - Kaplam

 Son muy similares a las turbinas Francis, también son

 El rodete es una simple hélice de tres a ocho palas o

Turbina Axial - Kaplam

 Pueden alcanzar altas velocidades de giro,

 Se suelen emplear en saltos de pequeña

Turbina a utilizar según altura del salto caudal

 Potencia individual < a 10 MW.

 Los elementos y máquinas son los mismos que en las

 Localizadas normalmente en los márgenes de los ríos

 Normalmente son centrales de agua fluyente aunque

 Disponen de dos embalses situados a diferente altura.

 Horas punta del día → operan como una central

 Horas valle → agua almacenada en el embalse inferior puede

 Utiliza grupos moto-bombas, o bien dispone de turbinas

 “Tecnología Energética” G. Verdú, J.L. Muñoz-Cobo, J. Sancho, J.

Pinst. = p.gQeHn * ηt ηm ηg *ηtr
