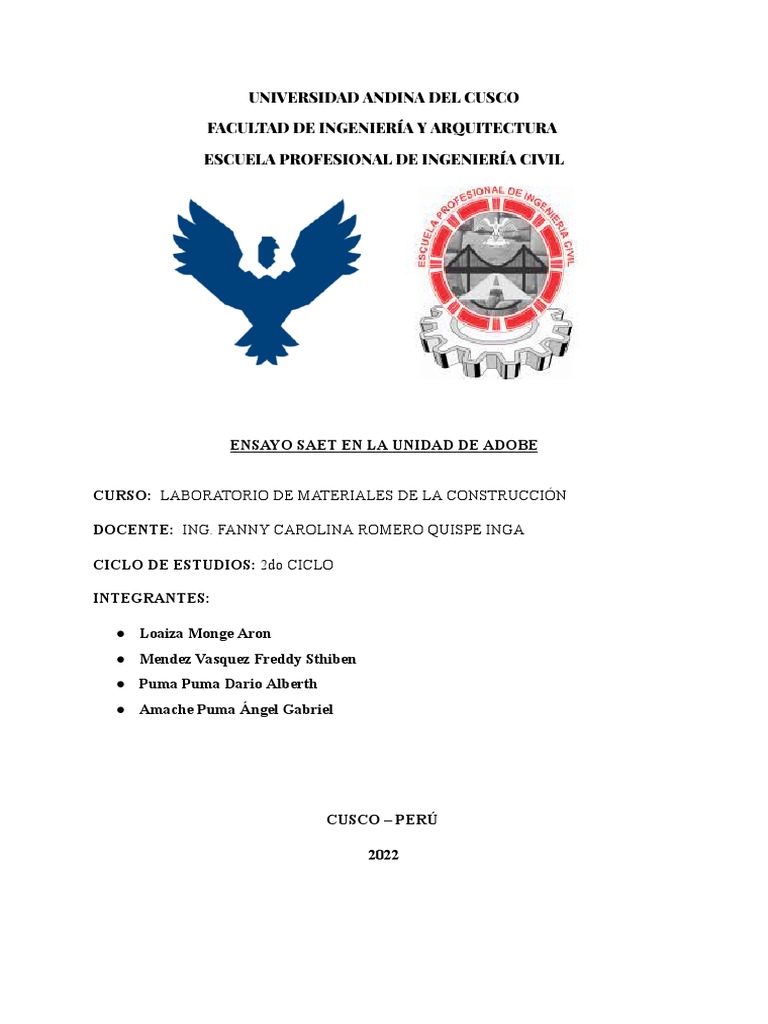

UNIVERSIDAD ANDINA DEL CUSCO

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

ENSAYO SAET EN LA UNIDAD DE ADOBE

CURSO: LABORATORIO DE MATERIALES DE LA CONSTRUCCIÓN

DOCENTE: ING. FANNY CAROLINA ROMERO QUISPE INGA

CICLO DE ESTUDIOS: 2do CICLO

INTEGRANTES:

● Loaiza Monge Aron

● Mendez Vasquez Freddy Sthiben
● Puma Puma Dario Alberth
● Amache Puma Ángel Gabriel

CUSCO – PERÚ

2022
1. Base normativa

La norma es de alcance nacional y su aplicación es obligatoria para la elaboración de

materiales de construcción para edificaciones de tierra reforzada (adobe reforzado y tapial
reforzado).

La norma se refiere a las características mecánicas de los materiales para la construcción de

edificaciones de tierra reforzada, al diseño sismorresistente para edificaciones de tierra
reforzada, a los elementos estructurales fundamentales de las edificaciones de tierra reforzada
así como al comportamiento de los muros de adobe y tapial, de acuerdo a la filosofía de
diseño sismorresistente. Las edificaciones de tierra deben ser construcciones reforzadas para
conseguir el comportamiento siguiente:

● Durante sismos leves, las edificaciones de tierra reforzada pueden admitir la

formación de fisuras en los muros.
● Durante sismos moderados, las edificaciones de tierra reforzadas pueden admitir
fisuras más importantes, sin embargo están controladas por refuerzos, sin producir
daños a los ocupantes. La estructura debe ser reparable con costos razonables.
● Durante la ocurrencia de sismos fuertes, se admite la posibilidad de daños
estructurales más considerables, con fisuras y deformaciones permanentes, pero
controladas por refuerzos. No deben ocurrir fallas frágiles y colapsos parciales o
totales, que puedan significar consecuencias fatales para la vida de los ocupantes.

Las definiciones de sismo leve, sismo moderado y sismo fuerte corresponden a lo indicado en
el artículo 3 de la presente Norma.

La norma se orienta al diseño, construcción, reparación y reforzamiento de edificaciones de

tierra reforzada, inspirada en el desarrollo de una cultura de prevención de desastres y en la
búsqueda de soluciones económicas, seguras, durables, confortables y de fácil difusión. Las
estructuras existentes incluyen las obras patrimoniales de tierra.

Los proyectos elaborados con alcances distintos a los considerados en la presente Norma,
deben estar respaldados con un estudio técnico firmado por un ingeniero colegiado y
habilitado.

2. Objetivo del ensayo

Establecer requisitos y criterios técnicos de diseño y construcción para edificaciones de tierra
reforzada.

Conferir seguridad sísmica a la construcción de edificaciones de tierra reforzada, mediante un

diseño que defina un comportamiento estructural adecuado.

Conceder durabilidad a las edificaciones de tierra reforzada frente a los fenómenos naturales
y antrópicos.

3. Definición.

La característica del método SAET es dejar caer agua por escorrentía. Se deja caer una
corriente de agua a través de un tubo de 5 mm de diámetro, por un período de 10 minutos,
desde un depósito cuyo nivel se mantiene constante a 150 cm (1500 mm) de altura respecto a
la muestra, que se encuentra inclinado 27º.Se mide la profundidad de erosión del hoyo
formado con una varilla de 3mm de diámetro y se calcula la pérdida de peso por escorrentía.
4. Instrumentos (descripción y fotografías)

● Probeta milimetrada de más de 40 cm de altura.

● Tubo de plástico de 5mm de diámetro.
● Pinza de laboratorio con acople para soporte universal.
● Soporte universal.
● Tanque elevado de 50 litros o más para alimentación de agua del sistema.
● Tubos para ingreso y desfogue del agua.

5. Procedimiento paso a paso

1. Se colocó la unidad de albañilería en un ángulo de 27 grados respecto a la horizontal.

2. Se aplicó una corriente continua de agua sobre el bloque a través de un tubo de cristal
de 5 mm de diámetro, conectado a un tanque de agua de nivel constante, cuya
cabecera está a 1.5 m sobre la cara del bloque durante 10 min.
3. Con el uso de una regla metálica se midió la profundidad de las oquedades que
aparecen en las unidades de adobe.
6. Toma de datos

7. Fórmulas

● Δm, la masa perdida tras la realización del ensayo, en g;

● Ps inicial, el peso seco de la probeta y su base, inmediatamente antes de realizar el
ensayo, en g;
● Ps final, el peso seco de la probeta y su base tras la realización del ensayo, en g;
 ● Ph inicial, el peso natural de la probeta antes llevarse a estufa para ser ensayada, en g;
● W, la humedad ambiental absorbida por cada probeta, en %..

8. Procesamiento de datos

Se procedió a comparar de acuerdo al nivel de oquedad que generó dicho ensayo si cada tipo
de unidad de adobe tiene una resistencia nula, baja, medio o alta: de acuerdo a los siguientes
criterios de aceptación o rechazo:

● D, profundidad de la oquedad (en mm).

● 0 ≤ D ≤ 10 Bloque apto.
● D > 10 Bloque no apto.

Resultados

Las unidades de adobe tradicional no resistieron la prueba de SAET, dichas unidades

presentaron resultados de oquedad no aptos. ya que superaron los 10 mm de profundidad de
la oquedad, sin embargo, las unidades de adobe mejorado con material calcáreo al 15%
presentaron resultados aptos ya que en ninguno de los casos la profundidad de la oquedad
llegó a ser superior a los 10 mm.

9. Conclusiones

● Se analizaron los resultados de los ensayos de erosión por caída de agua por el
método SAET, observándose que no producen ningún indicador de erosión en el
adobe comprimido estabilizados, y por lo tanto se concluye que son ensayos con los
cuales no se podrá garantizar la durabilidad de muros perimétricos en la
construcción.
● Se evaluó la erosión de todas las muestras, determinando que la medida de la
erosión, la oquedad, de las unidades de adobe en las dosificaciones planteadas
disminuyen en un 64.27%. Es decir disminuye el deterioro de las muestras en
comparación a la muestra de adobe tradicional (tierra más paja).
Recomendaciones

● Para la construcción de muros perimétricos, se recomienda, en base a esta

investigación, el uso del Ladrillo de Tierra Comprimida (LTC) estabilizado con 15%
con material calcáreo; puesto que sus índices de erosionabilidad son de menor
impacto, lo cual asegura una buena resistencia al impacto cinético de las lluvias.

● Con respecto a la metodología de fabricación de los adobes, se ha observado que la

formación de grumos pueden ser muy perjudiciales, puesto que, una heterogénea
compactación de las mezclas, puede generar planos débiles en la estructura del
ladrillo y así disminuir la resistencia a la compresión (y a la erosión), por lo cual se
sugiere, la utilización de máquinas desterronadoras que pulverizan los grumos
formados, a fin de homogeneizar la mezcla final y garantizar la producción estándar
de adobes de este tipo.
