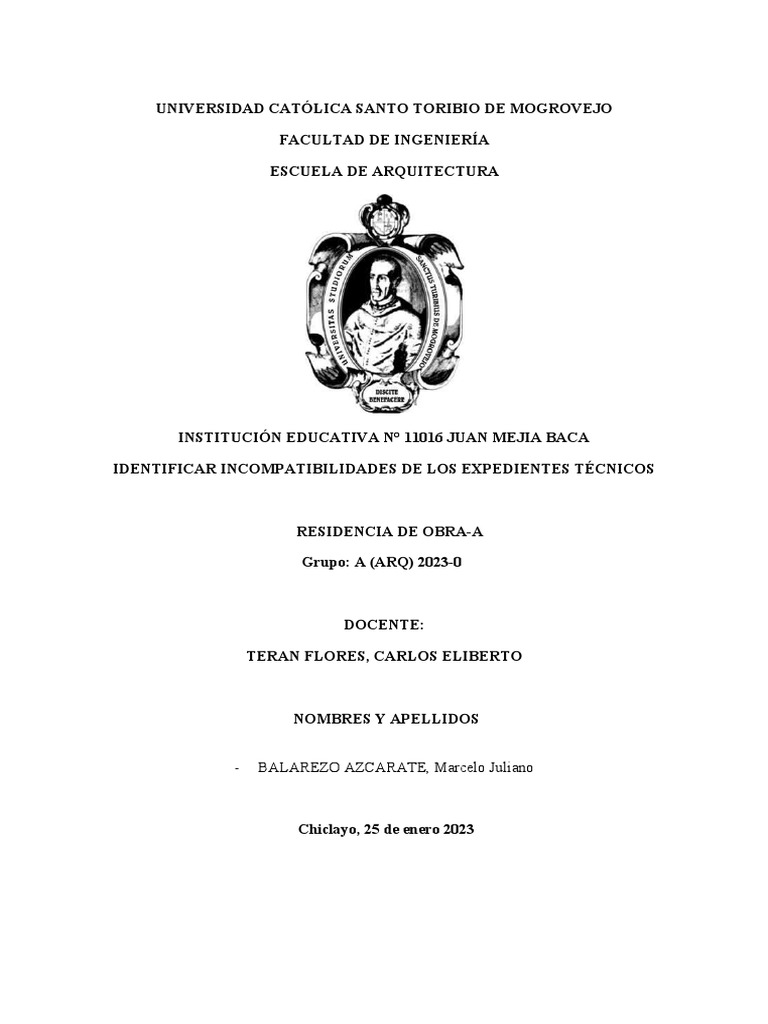

UNIVERSIDAD CATÓLICA SANTO TORIBIO DE MOGROVEJO

FACULTAD DE INGENIERÍA

ESCUELA DE ARQUITECTURA

INSTITUCIÓN EDUCATIVA N° 11016 JUAN MEJIA BACA

IDENTIFICAR INCOMPATIBILIDADES DE LOS EXPEDIENTES TÉCNICOS

RESIDENCIA DE OBRA-A

Grupo: A (ARQ) 2023-0

DOCENTE:

TERAN FLORES, CARLOS ELIBERTO

NOMBRES Y APELLIDOS

- BALAREZO AZCARATE, Marcelo Juliano

Chiclayo, 25 de enero 2023

 ÍNDICE

MEMORIADESCRIPTIVA

1. PABELLÓN “C”

Indicadores de errores en el Pabellón “C”

1.1. ESTRUCTURA
1.2. ARQUITECTURA
1.3. INSTALACIONES SANITARIAS
1.4. DESAGUE

2. PABELLÓN “D”

Indicadores de errores en el Pabellón “D1” Y “D2”

2.1. ARQUITECTURA
2.2. INSTALACIONES ELÉCTRICAS
2.2.1. General:
2.2.2. Alimentadores:
2.2.3. Iluminaria
2.2.4. Luces de emergencia
2.2.5. Tomacorrientes
2.3. INSTALACIONES SANITARIAS
2.3.1. Redes de Agua
2.3.2. Desagüe
2.4. ESTRUCTURA
2.4.1. Cimentación:
2.4.2. Losa aligerada:
2.4.3. Columnas
2.4.4. Vigas:

3. PABELLÓN “F”

Indicadores de errores en el Pabellón “F”

3.1. ESTRUCTURA
3.2. ARQUITECTURA
3.3. INSTALACIONES SANITARIAS
3.4. INSTALACIONES ELÉCTRICAS

4. ESTRADO

Indicadores de errores en el Estrado

4.1. ESTRUCTURA
4.2. SEGURIDAD Y SEÑALIZACIÓN
4.3. DEMOLICIÓN

5. CONCLUSIONES
6. RECOMENDACIONES
 INTRODUCCION:

El expediente técnico, necesario para iniciar una obra. Estos son aspectos que
todo profesional debe conocer para cumplir debidamente con sus funciones, obtener
obras de calidad y evitar problemas legales. Este curso brinda una introducción a los
expedientes técnicos y elaboración de expedientes técnicos de obra por contrata y por
administración directa.

Está dirigido para Ingenieros civiles, arquitectos, bachilleres profesionales

inmersos en la actividad de expedientes técnicos, valorizaciones, liquidaciones de obra,
profesionales del sector público y sector privado, estudiantes y profesionales de otras
especialidades que deseen actualizarse en el tema.

El presente trabajo tiene como finalidad identificar errores al momento del

diseño de planos planos de un expediente técnico, planos de proyecto, estructuras,
sanitarias, eléctricas y de seguridad. corrigiendo de manera asertiva como tiene se tiene
que identificar según el reglamento.
MEMORIA DESCRIPTIVA GENERAL:

INSTITUCIÓN EDUCATIVA N°11016 JUAN MEJÍA BACA

Proyecto: ‘’Rehabilitación del local escolar 11016 “JUAN MEJÍA BACA” ubicado en
el Pueblo Joven José Olaya - Distrito y Provincia de Chiclayo - Departamento de
Lambayeque.

 Ubicación geográfica.

Localidad: P.J. José Olaya

Distrito: Chiclayo

Provincia: Chiclayo

Región: Lambayeque
PLANOS DE EJECUCIÓN DE OBRA

1. PABELLÓN “C”

Indicadores de errores en el Pabellón “C”

1.1. ESTRUCTURA

 En el plano ES-01 de cimentación del pabellón C, la viga de cimentación VC-

02 tiene medida 0.30x0.60 y en el corte la sección es de 0.35x0.60.
 En el plano ES-01 de cimentación del pabellón C, la losa e n e l c o r t e B y C
deberían tener las mismas medidas y lo que se puede ver es que no
c o i n c i d e n , teniendo en cuenta que es una misma losa y no debería variar.
 En el plano ES-02 de desarrollo de cimentación del pabellón C, las medidas de la
sección 1-1 de la viga de cimentación no coinciden.

 En el plano ES-03 de vigas y losas del primer nivel del pabellón C, indica en la
planta de la viga en la parte superior 3 varillas de 3/4 y en la parte inferior también 3
varillas de 3/4 lo cual en el corte no coincide, también se observó que no se encuentra
señalizado el corte 7 en la planta.
 En el plano ES-04 de vigas y losas del segundo nivel del pabellón C, indica en la
planta de la viga llevar una varilla en la mitad lo cual en la sección 1 y 2 no se
encuentran graficadas.

1.2. ARQUITECTURA

 El espacio entre el pabellón C y D deja una circulación de 0.65cm, siendo

menor a la indicada (0.90cm).
 En el segundo nivel del plano de arquitectura del pabellón C podemos ver
que se encuentra graficada una proyección de viga que no se está amarrando
a nada en el otro extremo.

 En el segundo nivel del plano de arquitectura del pabellón C podemos ver

que se encuentra graficada una junta de lo que sería el pabellón c y el
pabellón existente lo cual en el plano de techos no se encuentra graficado.
1.3. INSTALACIONES SANITARIAS/AGUA:

 La válvula compuerta general en cada SS. HH pasa solo por el baño de

discapacitados, debería estar aparte en el ambiente general próximo a los otros
equipos sanitarios ya que dificulta el mantenimiento, por lo que en caso de
una reparación o problema del baño de discapacitados la llave se cerraría y los
baños generales se quedarían sin agua. Cada aparato sanitario debería tener su
llave independiente.
 También lo que podemos observar es que hay datos en la planta que no están
especificados y que en el esquema de la derecha si o están.
1.4. DESAGÜE:

 Exceso de caja de registro por cada lado de los servicios higiénicos, una es
necesaria para cada sector de varones y mujeres.

 Exceso de registros roscados en inodoros.

 Se podría mejorar la ventilación conectándolas con en la parte superior y no tenerlas
aisladas.

 Aparece una columna que pasa una tubería de ventilación por el centro, columna que
no estaba dibujada en ninguno de los anteriores planos.
