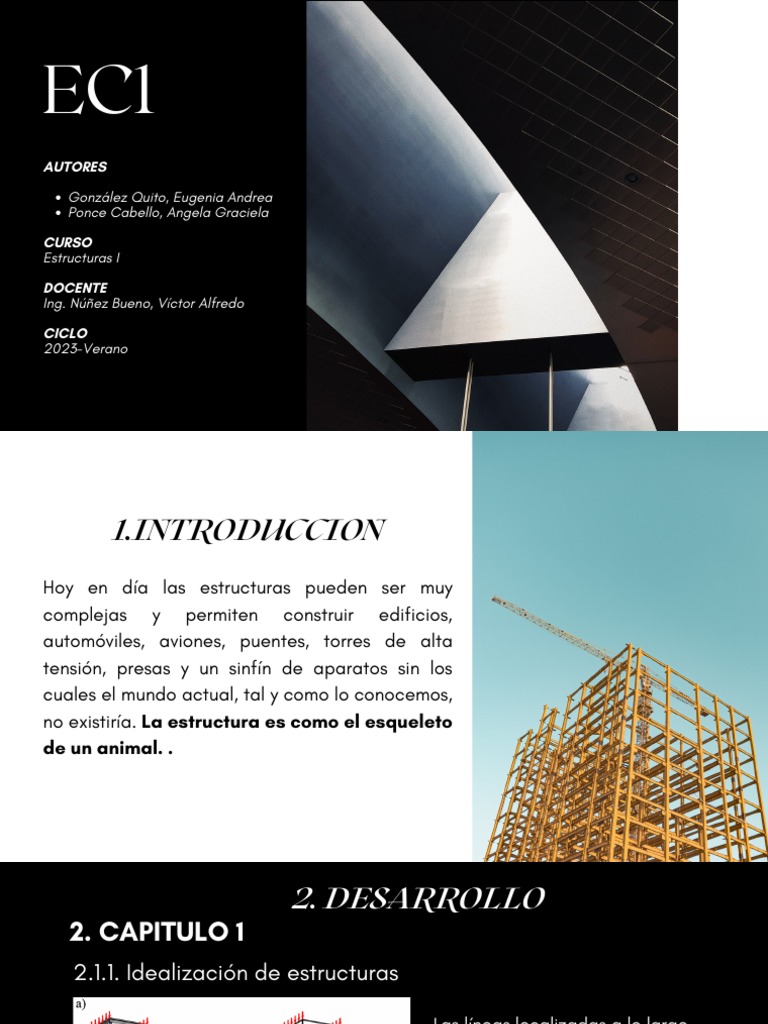

EC1

AUTORES

González Quito, Eugenia Andrea

Ponce Cabello, Angela Graciela

CURSO
Estructuras I

DOCENTE
Ing. Núñez Bueno, Víctor Alfredo

CICLO
2023-Verano
 1.INTRODUCCION
Hoy en día las estructuras pueden ser muy
complejas y permiten construir edificios,
automóviles, aviones, puentes, torres de alta
tensión, presas y un sinfín de aparatos sin los
cuales el mundo actual, tal y como lo conocemos,
no existiría. La estructura es como el esqueleto
de un animal. .
 2. DESARROLLO
2. CAPITULO 1
2.1.1. Idealización de estructuras

Las líneas localizadas a lo largo

de las líneas centrales de las
componentes representan a las
componentes estructurales. El
croquis de una estructura
idealizada se llama diagrama
de líneas.
 2.1.2. Elementos estructurales
Son las partes de una construcción que sirven para darle resistencia y rigidez.

LOSAS VIGAS COLUMNAS

Sostenimiento de las Sirven para dar mayor Soportan los techos y

cargas en las edificaciones rigidez a los muros las aberturas
2.1.3. Mecánica/ Fuerza/ Acción y Reacción

MECÁNICA FUERZA ACCIÓN Y

REACCIÓN

La mesa reacciona con

Sistema de poleas Mover un objeto
una fuerza igual y opuesta
( Cadenas y correas) de un lugar a otro
sobre el libro
 2.1.4. Tipos de cargas

CARGAS CARGAS CARGAS

MUERTAS VIVAS LATERALES

Materiales, dispositivos
Ocupantes, materiales, Sismos, vientos,
de servicio, equipos,
equipos, muebles y otros nieve y otros
tabiques y otros
 Capitulo 2
Equilibrio

Para las estructuras el equilibrio es la

certeza de que ella no se moverá o
deformara ante las acciones de las
cargas o lo hará en una magnitud apenas
perceptible. Ya que el equilibrio permite
que las reacciones internas
contrarrestan las fuerzas o cargas
exteriores y las anulan.

Principio de accion y reaccion

Equilibrio de traslacion
∑Fx, ∑Fy, ∑Fz =0 La suma de sus fuerzas en todos
los ejes debe ser igual a 0
Edificio Taipei 101
Equilibrio de rotacion
∑Mx, ∑My, ∑Mz =0

Hay giro No hay giro

 Capitulo 2
Apoyos

Los apoyos son el nexo entre un cuerpo

rígido y el miembro estructural.
Podemos encontrar tres tipos:
Apoyo fijo Su naturaleza provocara dos
reacciones perpendiculares y un
momento de fuerza

Resticciones
Beneficios
Si hay necesidad de estabilizar la estructura frente a acciones horizontales, si
se usaran apoyos articulados la estructura va a girar si hubieran cargas
horizontales la estructura va a girar y caer al suelo, mientras que la de la
derecha permanece estable.
Apoyo articulado
Restricciones Reaccion

Reacciones
Apoyo de Reaccion
rodillo

Restriccion
Viaducto AVE Madrid-
Segovia
Su enorme longitud del pórtico hace recomendable
permitir los desplazamientos horizontales para evitar
esfuerzos muy importantes de origen térmico (flexión en
los pilares).
 Capitulo 3
Condiciones de las
estructuras

Los apoyos son el nexo entre un cuerpo

rígido y el miembro estructural.
Podemos encontrar tres tipos:
 Es la capacidad que tienen los elementos estructurales de

Rigidez
aguantar los esfuerzos sin deformarse. Las estructuras rígidas
son caracterizadas por ser indeformables, las no rígidas por lo
tanto son calificadas como deformables.
Los edificios y puentes necesitan cierto grado de elasticidad. Ya que si
se encuentra totalmente restricta las cargas provocadas por
movimientos sísmicos o la dilatación ocasionada por cambios de
temperatura puede provocar fracturas.
 La capacidad de soportar cargas sin colapsar. Para

Resistencia
esto hay que crear la estructura acorde a las cargas
vivas y muertas que van a ejercerse sobre ella. De
acuerdo a la resistencia requerida se procederá a
determinar el grosor de columna necesarios, el
material, etc.
Almacenes Sampoong
en Corea
Provocó 502 muertos. Este edificio debido a una serie de actos de corrupción de sus dueños los cuales
recortaron el presupuesto en su realización y cambiaron ciertas decisiones estructurales a favor de un ahorro
económico esto y un exceso de carga en los almacenes provocó su fatal colapso 8 años después.
2. CAPITULO 4
2.4.1. Esfuerzos

TRACCIÓN COMPRESIÓN CORTE

Los puentes de tirantes y

Los pilares y columnas Las herramientas de
los puentes colgantes,
son ejemplo de corte manual que
utilizan gruesos cables de
elementos diseñados funcionen por la acción
acero, estos cables se
para resistir esfuerzos de dos hojas de metal
denominan tirantes y están
de compresión. afilado.
sometidos a tracción.
2.4.2. Resistencia en los materiales y su hipótesis

MATERIAL
MATERIAL
CONTINUO
HOMOGÉNEO

LAS FUERZAS
MATERIAL INTERIORES QUE
ISOTRÓPICO PRECEDEN A LAS
CARGAS SON NULAS
2.4.3. Configuración estructural

Concentraciones de masas.
Columnas débiles
Pisos Blandos
Falta de Redundancia
Excesiva flexibilidad
estructural
Excesiva flexibilidad del
Diafragma
Riesgo Torsional
CONCLUSIONES
Dentro de las estructuras ningún
elemento tiene menor importancia que
otro. Cada miembro desempeña una
tarea específica y con esto se logra el
funcionamiento adecuado de toda la
estructura. Por tal motivo, el ingeniero
tiene la obligación de realizar el diseño
de todos los elementos estructurales,
apegándose a las normas disponibles.
