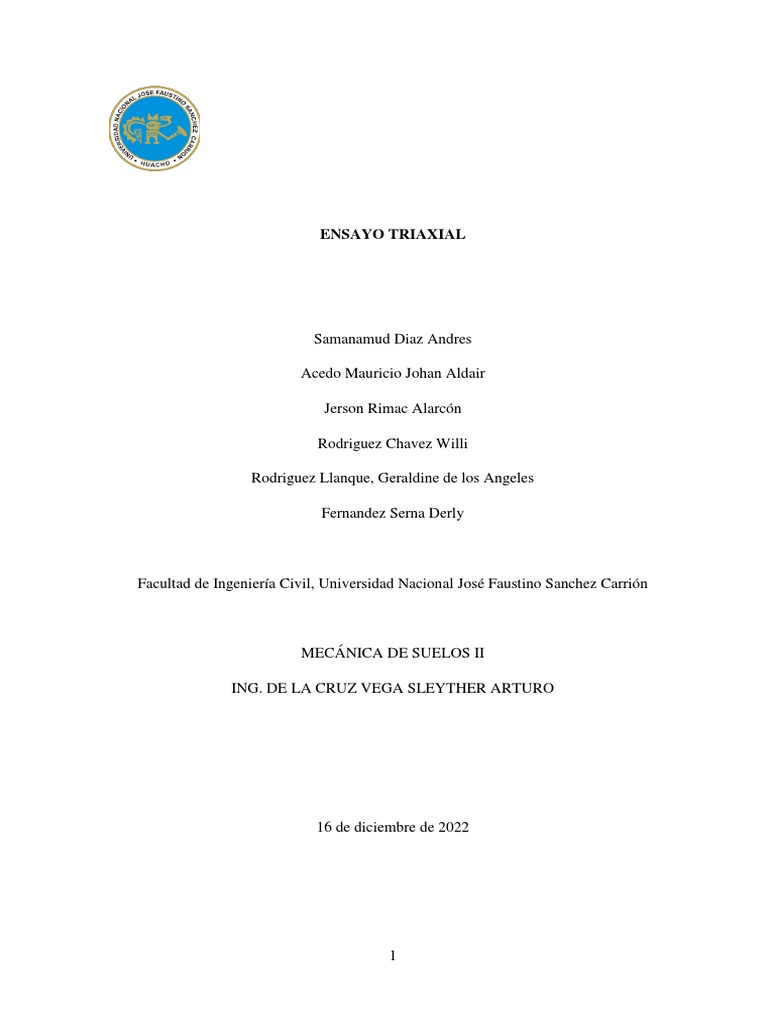

ENSAYO TRIAXIAL

Samanamud Diaz Andres

Acedo Mauricio Johan Aldair

Jerson Rimac Alarcón

Rodriguez Chavez Willi

Rodriguez Llanque, Geraldine de los Angeles

Fernandez Serna Derly

Facultad de Ingeniería Civil, Universidad Nacional José Faustino Sanchez Carrión

MECÁNICA DE SUELOS II

ING. DE LA CRUZ VEGA SLEYTHER ARTURO

16 de diciembre de 2022

1
ÍNDICE
INTRODUCCION ....................................................................................................... 3

ENSAYO TRIAXIAL ................................................................................................. 4

DEFINICIÓN........................................................................................................... 4

TIPOS DE PRUEVAS TRIAXIALES: ................................................................... 5

Prueba lenta - Prueba con consolidación y con drenaje (CD) ............................. 5

Prueba rápida – Prueba con consolidación y sin drenaje (CU) ............................ 5

Prueba rápida - Prueba sin consolidación y sin drenaje (UU) ............................. 6

INSTRUMENTOS Y MATERIALES ........................................................................ 7

PROCEDIMIENTO ................................................................................................... 10

EJEMPLIFICACION DE PRUEBA ......................................................................... 19

CONCLUSIONES ..................................................................................................... 20

RECOMENDACIONES ............................................................................................ 20
 INTRODUCCION

El esfuerzo cortante en los suelos es el aspecto más importante de la ingeniería

geotécnica. La capacidad de soporte de cimentaciones superficiales como profundas, la
estabilidad de los taludes y el diseño de muros o paredes de retención, llevan implícito el
valor de la resistencia al esfuerzo cortante.

El esfuerzo cortante puede ser determinado de muchas maneras, algunos de los

ensayos más comunes inclinadas son la veleta, ensayos de penetración estándar, así como
algunos otros tipos de penetrómetros, los cuales en su mayoría no evitan los problemas
asociados con la alteración de la muestra debido a su extracción en el campo, sin dejar de
lado que ofrecen información sumamente importante. Por otra parte, en el laboratorio
existe una serie de ensayos que usualmente se realizan dentro del ámbito de la ingeniería
para evaluar las propiedades de resistencia de cada material que conforma el subsuelo.
Entre estos se pueden citar la resistencia a la compresión uniaxial, corte directo y los
ensayos de compresión triaxial.
 ENSAYO TRIAXIAL

DEFINICIÓN

La prueba de ensayo triaxial es uno de los métodos más confiables para determinar los
parámetros de la resistencia al cortante. Una de sus principales ventajas radica en el hecho
de poder controlar las tensiones principales, el drenaje y la presión intersticial, lo cual
conduce al conocimiento del comportamiento básico del suelo y de las características que
se utilizaran posteriormente en el diseño. El ensayo triaxial clásico consiste en someter a
una probeta cilíndrica, preparada con una relación altura-diámetro de dos y que se
encuentra confinada por medio de una presión hidráulica constante, a una carga vertical
creciente hasta producir su rotura. Esta carga debe crecer con velocidad constante, que se
suele aplicar por medio de una prensa de velocidad controlada.

A lo largo de todo el proceso de carga, hasta la rotura, se miden las deformaciones

producidas en la probeta por las cargas correspondientes, de manera que se pueden
obtener los datos necesarios para dibujar la relación Tensiones-Deformaciones a lo largo
de todo el proceso. Todo esto se repite con tres probetas iguales, cambiando únicamente
en cada caso la presión de confinamiento

Con los resultados así obtenidos, se efectúa la construcción gráfica de los

correspondientes círculos de Mohr, estableciendo seguidamente en primera
aproximación, la mejor envolvente de dichos círculos, que nos permitirá determinar los
valores de la cohesión y del ángulo de rozamiento interno.

Ilustración 1: Práctica de ensayo triaxial

TIPOS DE PRUEVAS TRIAXIALES:

Prueba lenta - Prueba con consolidación y con drenaje (CD)

La característica fundamental de la prueba es que los esfuerzos aplicados al espécimen

son efectivos. Primeramente, se aplica al suelo una presión hidrostática, manteniendo
abierta la válvula de comunicación con la bureta y dejando transcurrir el tiempo necesario
para que haya consolidación completa bajo la presión actuante. Cuando el equilibrio
estático interno se haya restablecido, todas las fuerzas exteriores estarán actuando sobre
la fase sólida del suelo, es decir, producen esfuerzos efectivos, en tanto que los esfuerzos
neutrales en el agua corresponden a la condición hidrostática. La muestra se lleva a la
falla a continuación aplicando la carga axial en pequeños incrementos, cada uno de los
cuales se mantiene el tiempo necesario para que la presión en el agua, en exceso de la
hidrostática, se reduzca a cero.

Los ensayos consolidados drenados se utilizan esencialmente en suelos granulares

(arenas), sin embargo, se puede aplicar en suelos finos, pero los ensayos requieren
tiempos prolongados del orden de semanas.

Ilustración 2 Envolvente de falla en ensayo triaxial CD - Braja Das (2010)

Prueba rápida – Prueba con consolidación y sin drenaje (CU)

En este tipo de prueba, el espécimen se consolida primeramente bajo la presión

hidrostática; así el esfuerzo llega a ser efectivo, actuando sobre la fase sólida del suelo.
En seguida, la muestra se lleva a la falla por un rápido incremento de la carga axial, de
manera que no se permita cambio de volumen. El hecho esencial de este tipo de prueba
es el no permitir ninguna consolidación adicional durante el periodo de falla, de
aplicación de la carga axial. Esto se logra fácilmente en una cámara de compresión triaxial
cerrando la válvula de salida de las piedras porosas a la bureta. En la segunda etapa de
una prueba rápida consolidada podría pensarse que todo el esfuerzo desviador fuera
tomado por el agua de los vacíos del suelo en forma de presión neutral, ello no ocurre así
y se sabe que parte de esa presión axial es tomada por la fase sólida del suelo, sin que,
hasta la fecha, se hayan dilucidado por completo ni la distribución de esfuerzos, ni las
razones que lo gobiernan. De hecho, no hay ninguna razón en principio para que el
esfuerzo desviador sea íntegramente tomado por el agua en forma de presión neutral, si
la muestra estuviese lateralmente confinada, como el caso de una prueba de
consolidación. El ensayo CU (consolidado-no drenado) se realiza generalmente con
medición de la presión de poros o neutra con el fin de determinar los parámetros de “C”
y “φ” en términos de esfuerzos totales y esfuerzos efectivos.

Ilustración 3 Envolvente de falla en el ensayo triaxial CU - Braja Das (2010)

Prueba rápida - Prueba sin consolidación y sin drenaje (UU)

En este tipo de prueba no se permite en ninguna etapa la consolidación de la muestra.

La válvula de comunicación entre el espécimen y la bureta permanece siempre cerrada
impidiendo el drenaje. En primer lugar, se aplica al espécimen una presión hidrostática y
de inmediato, se falla el suelo con la aplicación rápida de la carga axial. Los esfuerzos
efectivos en esta prueba no se conocen bien. El ensayo UU es usualmente llevado a cabo
sobre especímenes de arcilla, enmarcando la realización del ensayo dentro del concepto
de resistencia para suelos cohesivos saturados, en donde se expresan los resultados en
términos de esfuerzos totales. La envolvente de falla para los criterios de Mohr del
esfuerzo total se convierte en una línea horizontal, con una condición de φ = 0° (ángulo
de fricción) y τf = Cu, siendo Cu la resistencia al cortante no drenada, la cual es igual al
radio de los círculos de Mohr.

Ilustración 4 Envolvente de falla en el ensayo triaxial UU - Braja Das (2010)

INSTRUMENTOS Y MATERIALES

El ensayo triaxial se basa en someter una probeta cilíndrica, preparada con una relación
de dos veces el diámetro y que se encuentra confinada por medio de una presión hidráulica
constante. A esto, se le añade una carga vertical creciente hasta lograr su rotura, carga
que debe crecer con una velocidad constante.

En el proceso de carga hasta la correspondiente rotura, se miden las deformaciones

producidas en la probeta; de manera que se puedan obtener los datos necesarios para
graficar la relación tensión vs deformación a lo largo del proceso. Este proceso se repite
en tres probetas iguales, cambiando únicamente en cada caso la presión de confinamiento.

El principal aparato que es necesario para efectuar este ensayo es el equipo triaxial, el
cual se compone de los siguientes elementos:
 Sistema de presión: sirve para que la presión que se aplica sea estable y permanente
a la célula axial.
 Frasco de agua desairada: este tipo de agua es no comprensible y sin aire disuelto.
 Prensa de ensayo: debe poder mantener constante la velocidad de deformación,
tener un mecanismo que nos indique el desplazamiento de la probeta respecto al
sistema de carga y un aparato que nos permita saber las presiones intersticiales de
la probeta.
 Probeta de muestra durante ensayo triaxial. Fuente: “Danish triaxial shear test
apparatus, in action” por TomasSab.

Utilizaremos los equipos y materiales siguientes:

Máquina de compresión
Cámara triaxial: Consiste principalmente de un cilindro con una cubierta superior
e inferior de metal (cabezales), donde en el interior de esta es colocada la muestra
de suelo de forma cilíndrica a la que se llamará probeta, cuyas dimensiones están
en función al tipo de suelo.
Molde para muestras
Membrana de caucho
Expansor de la membrana
Bandas de caucho y piedras porosas.
Bomba de vacío y fuente de aire.
 Calibrador.

Transductor de presiones electrónico

Camara de triaxial, membrana, instaladores de membrana, deformímetro, piedras

porosas y empaques de caucho.

Aparato para el ensayo triaxial.

 Esquema típico de un aparato triaxial.

PROCEDIMIENTO

El procedimiento siguiente se refiere al equipo mostrado en las siguientes figuras.

1.1 Prepárese el pedestal así:

 Colóquese una piedra porosa sobre el pedestal.

 Colóquese la muestra sobre la piedra porosa y adhiéranse tiras de papel de filtro
a lo largo de los lados de la muestra, de manera que proporcionen el sistema
deseado para las trayectorias del drenaje.

1.2 Empleando un dilatador de membranas al vacío, colóquese sobre la muestra una

membrana delgada e impermeable; colóquense anillos en O u otros sellos de presión
alrededor de la membranaa la altura del pedestal para proporcionar un sello u efectivo;
colóquense tiras filtrantes adicionales, piedra porosa y el cabezote superior sobre el
espécimen. Colóquense anillos en O u otro sello de presión alrededor de la membrana
en el cabezote superior, para proporcionar un sello efectivo en la parte superior de la
muestra. Colóquese el cilindro hueco sobre la base y asegúrese. Colóquese el pistón de
carga dentro de la cámara por medio de las guías y bájese hasta que entre, pero sin que
toque, la depresión de la parte superior. Asegúrese el pistón con el dispositivo fijador.
1.3 Colóquese la cámara de ensayo con la muestra en el dispositivo de carga, y llénese
con fluido. Satúrese la línea de drenaje antes de comenzar el ensayo, aplicando vacío a
una línea de drenaje mientras que el extremo de la otra se halle sumergido en un
recipiente con agua. Esto extrae el aire atrapado entre la muestra y la membrana y llena
las líneas de drenaje con agua del recipiente. Satúrense también los cabezotes.

Aplíquese una pequeña contrapresión y una presión de cámara, aproximadamente entre 7 y

14 kPa(1 a 2 lb/pul 2) mayor que la contrapresión, para hacer que fluya el agua lentamente de
la línea de presión de poros. Conéctese la línea de presión de poros al aparato de medida.
Auméntese la contrapresión y la presión de la cámara paulatinamente, hasta cuando la lectura
de presión de poros indique que se ha logrado equilibrio en toda la muestra.

Manténgase la presión de la cámara aproximadamente 34.5 kPa (5 lb/pul 2) mayor que la

contrapresión para evitar flujo entre la muestra y la membrana. Continúese aumentando la
contrapresión y la presión de confinamiento hasta que la respuesta de la presión de poros
indique saturación. Si no se requieren medidas de presión de poros, puede eliminarse esta etapa.

1.4 Auméntese la presión de la cámara hasta que la diferencia entre ésta y la

contrapresión iguale la presión deseada de consolidación. Se requiere un mínimo de
tres presiones de consolidación diferentes para definir una envolvente de falla.

Permítase que la presión de consolidación se mantenga durante la noche o hasta que la lectura
de presión de poros indique que se ha completado la fase de consolidación. Compruébese el
grado de saturación antes de aplicar la carga axial cerrando la válvula de drenaje y aumentando
la presión de confinamiento en 70 kPa (10 lb/pul 2) o más. Calcúlese la relación del cambio
de presión de poros
∆P) con respecto al cambio de la presión de confinamiento 3).

Para una muestra saturada: la condición es

∆P) /
3)
= 1.0

1.5Antes de aumentar la carga axial, ciérrese la válvula entre la cámara y la bureta,

de manera que la muestra sea sometida a esfuerzo cortante en condición no drenada.
Deberá medirse cualquier cambio de volumen que ocurra durante la consolidación.

1.6 Póngase en movimiento el aparato de carga y déjese funcionar unos pocos minutos
a la velocidad de ensayo deseada, para compensar cualquier efecto separado o
combinado por fricción del pistón o por empuje hacia arriba sobre el pistón, debido a
la presión de la cámara. Anótese la lectura cero de los aparatos de medida de carga y
deformación cuando el pistón se ponga en contacto con la placa superior.

Nota 1. Quítese el seguro del pistón antes de poner en movimiento el dispositivo de carga. Si
la presión de la cámara no es suficiente para restringir la caída del pistón sobre el tope de la
muestra, entonces la carga adicional aplicada a ésta mediante el pistón, deberá agregarse al
esfuerzo desviador.

1.7 En el ensayo triaxial, la razón de deformación deberá ser de tal magnitud que
permita laigualación de la presión de poros (si se mide) en el espécimen. Anótense las
lecturas de carga y deformación a intervalos suficientemente pequeños para definir
exactamente la curva esfuerzo- deformación. Proporciones de deformación cuya
variación es de 1% / min. (para suelos plásticos) a 0.3% / min. (para tierras deleznables)
se han usado con éxito.

1.8 El criterio de falla deberá ser el valor máximo del esfuerzo desviador en el supuesto
de que ocurraun máximo. En caso de que no se presente un máximo definido y que el
esfuerzo desviador continúe en aumento con la deformación, deberá tomarse la falla
como el esfuerzo desviador correspondiente al 20 % de deformación. Si se miden
presiones de poros, la relación máxima de esfuerzos principales efectivos puede
adoptarse como criterio de falla.

1.9 Después de la falla, quítense todas la presiones y drénese el fluido de confinamiento

de la cámara de ensayo. Desármese el conjunto, examínese el espécimen y hágase un
esquema del modo de falla. Pésese la muestra y colóquese en un horno para secamiento
con el fin de determinar la humedad y el peso unitario.

1. CÁLCULOS

1.10 Suponiendo que la muestra se deforma igualmente en todas direcciones durante

la consolidación, la longitud de la muestra después de dicha consolidación podrá
determinarse mediante la ecuación siguiente:

1 = 1 /3 v

Donde:
1 = Deformación axial = ∆L / L.

v = Deformación del volumen = ∆V / V.

L = Longitud del espécimen determinada mediante medida física.
∆L = Cambio de longitud del espécimen durante la
consolidación.V = Volumen original del espécimen.
∆V = Cambio de volumen medido con la bureta.

 Como alternativa, el cambio en longitud de una muestra debido a la

 consolidación, puedemedirse directamente.

1.11 Calcúlese la deformación axial para una carga aplicada así:

= ∆L / Lo.

Donde:
∆L = Cambio de longitud del espécimen determinado a partir del indicador de
deformaciónLo = Longitud del espécimen después de la consolidación.

1.12 Calcúlese la sección transversal promedio, A. para una carga dada así:

A = Ao
/(1 - )

Donde:

Ao = Área inicial de la sección transversal promedio del espécimen, y

= Deformación axial para una carga dada.

 El área A puede también calcularse a partir de dimensiones obtenidas por

medición directa mediante un catetómetro, cuando las superficies del espécimen
lo permiten.

1.13 El esfuerzo desviador, por área unitaria, para una carga dada es:

d=P/
A

Donde:
P = Carga desviadora aplicada.
A = Área promedio de la correspondiente sección transversal.

1.14 Gráficos. Prepárese un gráfico que muestre la relación entre la presión de poros
y la deformación unitaria, si se midieron las presiones de poros.

Dibújese un gráfico que muestre la relación entre el esfuerzo desviador unitario (Como
ordenada) y ladeformación unitaria (como abscisa).

El valor máximo del esfuerzo desviador d = 1 - 3) o la relación máxima de esfuerzos

principales efectivos s1/s3, se elige y usa para dibujar los círculos de Mohr; si se midió la
presión de poros U, réstese de los esfuerzos principales. Cuando todos los círculos de
Mohr hayan sido dibujados,dibújese una línea que sea lo más tangente posible a todos los
círculos. La intersección de esta línea con el eje de ordenadas, es el valor de la cohesión
(efectiva si se midió U), C (C'), y el ángulo entre esta línea y la horizontal, es el ángulo de
1
fricción interna, ), (efectivo si se midió U).

MÉTODO DEL ESFUERZO TOTAL NO CONSOLIDADO - NO DRENADO

(UU)

2. PROCEDIMIENTO

El siguiente procedimiento se refiere al equipo mostrado en las figuras 3 y 3A. Prepárese el

pedestalen la siguiente forma:

2.1 Colóquese una piedra porosa sobre el pedestal (véase la Nota 2 más adelante).

2.2 Colóquese un disco pulido de plexiglas o de teflón ligeramente mayor que la

muestra sobre la piedra porosa en el pedestal y cúbrase tal disco con una película
delgada de grasa de silicona. El disco engrasado se emplea para reducir la fricción
entre la muestra y la tapa del extremo y permitir así una deformación más uniforme.
Colóquese la muestra sobre este disco.

(Nota 2). Si se usa una relación H/D de 2.0 o mayor, los discos pulidos no se
necesitan.

2.3 Empleando un dilatador de membranas al vacío, colóquese sobre la muestra una

membrana delgada e impermeable, asegurándola con anillos en O u otros sellos de
presión alrededor de la membrana, a la altura del pedestal, para proporcionar un sello
efectivo. Colóquese un disco pulido, engrasado, una piedra porosa y el cabezote
superior sobre el espécimen. Colóquense anillos en O u otros sellos de presión alrededor
de la membrana en el cabezote superior, con el fin de proporcionar un sello efectivo en
el extremo de la muestra. Colóquese el cilindro hueco sobre la base y asegúrese.

Colóquese el pistón de carga dentro de la cámara a través de la guía y bájese hasta que entre,
perosin que toque la depresión de la cabeza. Asegúrese el pistón de carga con el dispositivo de
fijación.

2.4Colóquese la cámara con la muestra en el dispositivo de carga, y llénese con fluido.

Aplíquese, mediante el regulador de presión, una presión lateral aproximadamente
igual a la presión de confinamiento soportada por el suelo a la profundidad a la cual fue
tomada la muestra.

2.5 Póngase en movimiento el aparato de carga y déjese funcionar por algunos minutos,
a la velocidad de ensayo deseada, para compensar cualquier efecto separado o
combinado, por fricción o por empuje, debido a la presión de la cámara.

Anótese la lectura cero de los dispositivos de medida de carga y deformación, cuando el

pistón seponga en contacto con la cabeza de compresión.

2.6Anótense las lecturas de carga y deformación a intervalos suficientemente

pequeños, para definir exactamente la curva esfuerzo-deformación. La razón de
deformación deberá hallarse dentro del rango de 0.3 a 1.0 por ciento por minuto; se
recomienda una rata de 0.5 por ciento. El criterio de falla deberá ser el del valor máximo
del esfuerzo desviador en el supuesto de que ocurra un máximo.

Si no puede establecerse un máximo definido y el esfuerzo desviador continúa aumentando

con ladeformación, se toma la falla como el esfuerzo desviador a un 20 % de
deformación. Si se miden

presiones de poros, la relación máxima de esfuerzos principales efectivos, puede

adoptarse comocriterio de falla.

2.7 Después de la falla, quítese toda presión y drénese el fluido de confinamiento de la

cámara. Desmóntese el aparato de ensayo, examínese la muestra y hágase un esquema
del tipo de falla; pésese para secarla con el fin de determinar la humedad y el peso
unitario.
Nota 3. En lugar de la piedra porosa y de los discos pulidos requeridos en el numeral
6.1 podráemplearse un espaciador adecuado de plexiglas pulido o de un, material
similar.

CÁLCULOS

2.8 Calcúlese la deformación axial, para una carga dada, así:

2.9 Calcúlese el área promedio de la sección transversal A, para una carga dada, así:

A = Ao /
(1- )

Donde:
Ao = Área de la sección transversal promedio inicial de la muestra.
= Deformación axial para la carga dada.

2.10 El esfuerzo desviador por unidad de área, d; para una carga dada es:

d=P/
A

Donde:

P = La carga desviadora aplicada, y

A = Área promedio de la correspondiente sección transversal.

2.11 Dibújese la curva esfuerzo-deformación

con el esfuerzo desviador como ordenada
y la correspondiente deformación como abscisa.

2.12 Utilícese el valor de s1 - s3 en el punto de falla para dibujar en el formato del

ensayo, el diámetro del circulo de Mohr. Localícese el centro del circulo de Mohr en
un punto que tenga el valor de s3 + ½
s1 - s3) a lo largo del eje del esfuerzo total.

2.13 Ensáyense al menos tres muestras diferentes del material con distintas presiones
laterales s3). Dibújense los círculos de Mohr para cada muestra y trácese una línea
tangente a los círculos que intercepté al eje vertical del esfuerzo de corte.
MÉTODO DEL ESFUERZO EFECTIVO NO CONSOLIDADO-NO DRENADO
(UU)

3. INTRODUCCIÓN

Este método es el mismo del método consolidado no drenado (CU) con excepción de que no se
deja consolidar la muestra. Esto también elimina el numeral 5.1.

MÉTODO DE ENSAYO DRENADO (D)

4. PROCEDIMIENTO

El procedimiento que sigue se refiere al equipo mostrado en las figuras 3 y 3A. Prepárese el
pedestal así:

4.1 Colóquese sobre el pedestal una piedra porosa.

4.2 Colóquense tiras de papel de filtro saturadas sobre la piedra porosa.

4.3 Colóquese la muestra sobre la piedra porosa y adhiéranse tiras de papel de filtro a
lo largo de los lados de la muestra, de manera que proporcionen el sistema de
trayectorias de drenaje deseado.

4.4 Empleando un dilatador de membranas al vacío, Colóquese una membrana delgada

e impermeable sobre la muestra. Colóquense anillos en O u otros sellos de presión
alrededor de la membrana, a la altura del pedestal, para proporcionar un sello efectivo.
Colóquense tiras de papel de filtro adicionales, una piedra porosa y el cabezote superior,
sobre el extremo del espécimen. Colóquense anillos en O u otros sellos de presión
alrededor de la membrana en el cabezote superior, con el fin de proporcionar un sello
efectivo en el tope de la muestra. Colóquese el cilindro "hueco" sobre la base y
asegúrese.

Colóquese el pistón de carga dentro de la cámara a través de las guías y bájese hasta que entre,
pero sin que toque la depresión de la cabeza. Asegúrese el pistón de carga con el dispositivo de
fijación.

4.5 Colóquese la cámara de presión con la muestra en el marco de carga y llénese con
fluido. Satúrese la muestra como se describió en el numeral 4.1. Conéctese la línea de
presión de poros a la bureta, la cual indicará el gasto debido al drenaje durante el ensayo.

4.6 Aplíquese la presión de confinamiento deseada por medio de un regulador de presión.

 Antes de que la carga sea aplicada, ábrase la válvula entre la cámara y la bureta de
4.7
manera queel espécimen sea sometido a esfuerzo cortante en una condición drenada.

4.8 El ensayo drenado deberá efectuarse lentamente para evitar que se desarrolle
presión de poros. En algunos suelos esto puede tomar un tiempo excesivo. Cuando esto
ocurra, puede ser deseable efectuar el ensayo mediante métodos de esfuerzos
controlados. Se sugiere que la presión de porosen un extremo de la muestra sea medida
periódicamente durante el ensayo, para asegurarse de que no se desarrollen presiones
de poros.

4.9 Póngase en marcha el aparato de carga y permítasele funcionar por algunos

minutos, a la velocidad de ensayo deseada, para compensar cualquier fricción del
pistón, o empuje hacia arriba debido a la presión de la cámara, o por ambos efectos.
Pónganse en cero las lecturas de los dispositivos para medir carga y deformación,
cuando el pistón se ponga en contacto con la cabeza de presión.

4.10 Anótense las lecturas de carga, y deformación a intervalos suficientemente

pequeños para poder definir exactamente la curva esfuerzo-deformación. El criterio
para falla deberá ser el valor máximo del esfuerzo desviador, en el supuesto de que se
produzca un máximo. En el caso de que no ocurra un máximo definido y que continúe
aumentando el esfuerzo desviador con la deformación, se tomará la falla como el
esfuerzo desviador al 20% de deformación. Si se miden las presiones de poros, se podrá
usar como criterio de falla, la relación máxima de esfuerzos principales efectivos.

4.11 Después de la falla, elimense todas las presiones y drénese el liquido de

confinamiento de la cámara de presión. Desármese el aparato de ensayo, examínese la
falla y hágase un esquema de la misma. Pésese la muestra y colóquese en un horno,
para determinar la humedad y el peso unitario.

EJEMPLIFICACION DE PRUEBA
 UNIVERSIDAD NACIONAL JOSE FAUSTINO SANCHEZ CARRION
FACULTAD DE INGENIERIA CIVIL

ENSAYO DE COMPRESION TRIAXIAL

No consolidado- no drenado(UU)// ASTM-D2850

INFORME : 00003
SOLICITANTE :UNJFSC
PROYECTO : INFORME MECANICA DE SUELOS II
UBICACIÓN : HUACHO
FECHA :DICIEMBRE,2022
SONDAJE :MEZCLA 1(%EN VOLUMENES)
MUESTRA :50%(C1-C4/ M-1)
PROFUNDIDAD :50%(C1-C4/ M-1)
ESTADO :REMOLDEADO
VELOCIDAD : 0.5mm/min
ASHTO : A-2-6(1)
SUCS : GC/Graba arcilloso con arena

ESPECIMEN 01
DATOS DEL ESPECIMEN HUMEDAD(%) 8.70
ALTURA(cm) 10.00 DENSIDAD SECA(g/cm2) 1.94
DIAMETRO (cm) 5.00 PESION DE CELDA(kg/cm2) 1.00

deform esf.desv. 𝜎𝜎𝑖𝑖 p q oblicuidad

𝜎𝜎𝑖𝑖
(%) (kg/cm2) (kg/cm2) (kg/cm2) (kg/cm2) q/P �𝜎𝜎1
0 0 1.00 1.00 0.00 0.00 1
0.05 0.41 1.41 1.2 0.20 0.17 1.41
0.1 0.71 1.71 1.36 0.36 0.26 1.71
0.25 1.73 2.73 1.87 0.87 0.47 2.73
0.35 2.45 3.45 2.23 1.23 0.55 3.45
0.5 3.38 4.38 2.69 1.69 0.63 4.38
0.75 4.61 5.61 3.3 2.30 0.70 5.61
1 5.34 6.34 3.67 2.67 0.73 6.34
1.25 5.68 6.68 3.84 2.84 0.74 6.68
1.5 5.88 6.88 3.94 2.94 0.75 6.88
1.75 5.98 6.98 3.99 2.99 0.75 6.98
2 6.08 7.08 4.04 3.04 0.75 7.08
2.5 6.13 7.13 4.06 3.06 0.75 7.13
3 6.13 7.13 4.06 3.06 0.75 7.13
3.5 6.13 7.13 4.06 3.06 0.75 7.13
4 6.08 7.08 4.04 3.04 0.75 7.08
4.5 6.03 7.03 4.01 3.01 0.75 7.03
5 6.03 7.03 4.01 3.01 0.75 7.03
6 5.98 6.98 3.99 2.99 0.75 6.98
7 5.98 6.98 3.99 2.99 0.75 6.98
8 5.98 6.98 3.99 2.99 0.75 6.98
9 5.98 6.98 3.99 2.99 0.75 6.98
10 5.93 6.93 3.96 2.96 0.75 6.93
11 5.83 6.83 3.92 2.92 0.74 6.83
12 5.83 6.83 3.92 2.92 0.74 6.83

ENSAYO DE COMPRESION TRIAXIAL

No consolidado- no drenado(UU)// ASTM-D2850

INFORME :00003
SOLICITANTE :UNJFSC
PROYECTO : INFORME MECANICA DE SUELOS II
UBICACIÓN : HUACHO
FECHA :DICIEMBRE, 2022
SONDAJE :MEZCLA 1(%EN VOLUMENES)
MUESTRA :50%(C1-C4/ M-1)
PROFUNDIDAD :50%(C1-C4/ M-1)
ESTADO :REMOLDEADO
VELOCIDAD : 0.5mm/min
ASHTO : A-2-6(1)
SUCS : GC/Graba arcilloso con arena

ESPECIMEN 02
DATOS DEL ESPECIMEN HUMEDAD(%) 8.90
ALTURA(cm) 10.00 DENSIDAD SECA(g/cm2) 1.93
DIAMETRO (cm) 5.00 PESION DE CELDA(kg/cm2) 2.00

deform esf.desv. 𝜎𝜎𝑖𝑖 p q oblicuidad

𝜎𝜎𝑖𝑖
(%) (kg/cm2) (kg/cm2) (kg/cm2) (kg/cm2) q/P �𝜎𝜎1
0 0 2.00 2.00 0.00 0.00 1.00
0.05 0.82 2.82 2.41 0.41 0.17 1.41
0.1 1.22 3.22 2.61 0.61 0.23 1.61
0.25 2.55 4.55 3.27 1.27 0.39 2.28
0.35 3.63 5.63 3.81 1.81 0.48 2.82
0.5 5.05 7.05 4.52 2.52 0.56 3.53
0.75 7.11 9.11 5.55 3.55 0.64 4.56
1 8.33 10.33 6.17 4.17 0.68 5.17
1.25 9.02 11.02 6.51 4.51 0.69 5.51
1.5 9.36 11.36 6.68 4.68 0.70 5.68
1.75 9.56 11.56 6.78 4.78 0.71 5.78
2 9.7 11.70 6.85 4.85 0.71 5.85
2.5 9.85 11.85 6.92 4.92 0.71 5.93
3 9.85 11.85 6.92 4.92 0.71 5.93
3.5 9.95 11.95 6.97 4.97 0.71 5.98
4 9.9 11.90 6.95 4.95 0.71 5.95
4.5 9.9 11.90 6.95 4.95 0.71 5.95
5 9.85 11.85 6.92 4.92 0.71 5.93
6 9.7 11.70 6.85 4.85 0.71 5.85
7 9.56 11.56 6.78 4.78 0.71 5.78
8 9.31 11.31 6.66 4.66 0.70 5.66
9 9.07 11.07 6.53 4.53 0.69 5.54
10 8.87 10.87 6.43 4.43 0.69 5.44
11 8.72 10.72 6.36 4.36 0.69 5.36
12 8.58 10.58 6.29 4.29 0.68 5.29

ENSAYO DE COMPRESION TRIAXIAL

No consolidado- no drenado(UU)// ASTM-D2850

INFORME : 00003
SOLICITANTE :UNJFSC
PROYECTO : INFORME MECANICA DE SUELOS II
UBICACIÓN : HUACHO
FECHA DICIEMBRE,2022
SONDAJE :MEZCLA 1(%EN VOLUMENES)
MUESTRA :50%(C1-C4/ M-1)
PROFUNDIDAD :50%(C1-C4/ M-1)
ESTADO :REMOLDEADO
VELOCIDAD : 0.5mm/min
ASHTO : A-2-6(1)
SUCS : GC/Graba arcilloso con arena

ESPECIMEN 03
DATOS DEL ESPECIMEN HUMEDAD(%) 8.70
ALTURA(cm) 10.00 DENSIDAD SECA(g/cm2) 1.94
DIAMETRO (cm) 5.00 PESION DE CELDA(kg/cm2) 4.00

deform esf.desv. 𝜎𝜎𝑖𝑖

(kg/cm2)
p q
q/P
oblicuidad
𝜎𝜎𝑖𝑖
(%) (kg/cm2) (kg/cm2) (kg/cm2) �𝜎𝜎1
0 0 4.00 4.00 0.00 0.00 1.00
0.05 1.07 5.07 4.54 0.54 0.12 1.27
0.1 1.73 5.73 4.87 0.87 0.18 1.43
0.25 3.48 7.48 5.74 1.74 0.30 1.87
0.35 4.61 8.61 6.3 2.30 0.37 2.15
0.5 6.62 10.62 7.31 3.31 0.45 2.66
0.75 9.46 13.46 8.73 4.73 0.54 3.37
1 11.04 15.04 9.52 5.52 0.58 3.76
1.25 12.1 16.10 10.05 6.05 0.60 4.03
1.5 12.86 16.86 10.43 6.43 0.62 4.22
1.75 13.39 17.39 10.7 6.70 0.63 4.35
2 13.44 17.44 10.72 6.72 0.63 4.36
2.5 13.68 17.68 10.84 6.84 0.63 4.42
3 14.02 18.02 11.01 7.01 0.64 4.51
3.5 14.16 18.16 11.08 7.08 0.64 4.54
4 14.21 18.21 11.1 7.10 0.64 4.55
4.5 14.3 18.30 11.15 7.15 0.64 4.58
5 14.3 18.30 11.15 7.15 0.64 4.58
6 14.4 18.40 11.2 7.20 0.64 4.60
7 14.45 18.45 11.22 7.22 0.64 4.61
8 14.45 18.45 11.22 7.22 0.64 4.61
9 14.45 18.45 11.22 7.22 0.64 4.61
10 14.3 18.30 11.15 7.15 0.64 4.58
11 14.16 18.16 11.08 7.08 0.64 4.54
12 14.02 18.02 11.01 7.01 0.64 4.51

ENSAYO DE COMPRESION TRIAXIAL

No consolidado- no drenado(UU)// ASTM-D2850

INFORME : 00003
SOLICITANTE :UNJFSC
PROYECTO : INFORME MECANICA DE SUELOS II
UBICACIÓN : HUACHO
FECHA DICIEMBRE,2022
SONDAJE :MEZCLA 1(%EN VOLUMENES)
MUESTRA :50%(C1-C4/ M-1)
PROFUNDIDAD :50%(C1-C4/ M-1)
ESTADO :REMOLDEADO
VELOCIDAD : 0.5mm/min
ASHTO : A-2-6(1)
SUCS : GC/Graba arcilloso con arena

GRÁFICO ESFUERZO vs DEFORMACIÓN

16

14

12 1kg/cm2
2kg/cm2
ESFUERZO DESVIADOR(kg/cm2)

4kg/cm2
10

4
 2

0
0 2 4 6 8 10 12 14
DEFORMACION AXIAL E (%)

ENSAYO DE COMPRESION TRIAXIAL

No consolidado- no drenado(UU)// ASTM-D2850

INFORME : 00003
SOLICITANTE :UNJFSC
PROYECTO : INFORME MECANICA DE SUELOS II
UBICACIÓN : HUACHO
FECHA :DICIEMBRE, 2022
SONDAJE :MEZCLA 1(%EN VOLUMENES)
MUESTRA :50%(C1-C4/ M-1)
PROFUNDIDAD :50%(C1-C4/ M-1)
ESTADO DE LA MUESTRA :REMOLDEADO
CLASIFICACION-S.U.C.S :GC

CIRCULO DE MOHR
RESULTADOS
C=0.8KG/CM2
ESFUERZO DE CORTE(KG/CM2)

ESFUERZO AXIAL(KG/CM2)
 CONCLUSIONES

La investigación de suelos es la base para un buen diseño de una obra civil. Cuando se
envían muestras de un suelo a un laboratorio para ser ensayadas, dichos resultados son
a su vez la base para el análisis y toma de decisiones. Sin embargo, dichos resultados
de laboratorio son útiles y contribuyen a decisiones acertadas sólo si reflejan las
condiciones que representan adecuadamente la superficie de suelo que se requiere
intervenir.

Ahora, por su parte los resultados emitidos por un laboratorio tienen que arrojar
resultados confiables, producto de la ejecución de ensayos debidamente normados y
con los equipos adecuados.

RECOMENDACIONES

Antes de la realización de los ensayos triaxiales, es importante tener en consideración

algunos aspectos importantes como paso fundamental, tener las tuberías que conducen
el agua a cada uno de los diferentes componentes debidamente purgados, es decir, que
se hayan evacuado todas las burbujas de aire, dentro del sistema, para que no se
generen vacíos que afecten tanto la muestra como que se generen lecturas de los
instrumentos erróneas. Incluso para algunos instrumentos es conveniente la aplicación
de presiones iniciales para así ayudar a eliminar la presencia de burbujas.

Es necesario asegurarse que los instrumentos de medición se encuentren debidamente

ubicados en el respectivo Datalog, así como en su respectivo canal. Verificar que las
unidades de medición sean las correctas y que la ecuación de ajuste sea la
correspondiente.

Es importante tener especial cuidado de concentrar y medir las presiones requeridas,

ya sean presiones de cámara como contrapresiones, en sus respectivos componentes y
luego transferirlas a los especímenes de forma gradual, para que la muestra se altere
lo menos posible.

Finalmente, una manipulación adecuada de las muestras, mínimo contacto con las
mismas, tanto en su moldeo/ remoldeo como en su colocación en las cámaras, y una
prevención extrema en la pérdida de humedad de los especímenes, son fundamentales
como punto de partida para un óptimo desempeño del ensayo a ejecutar.
