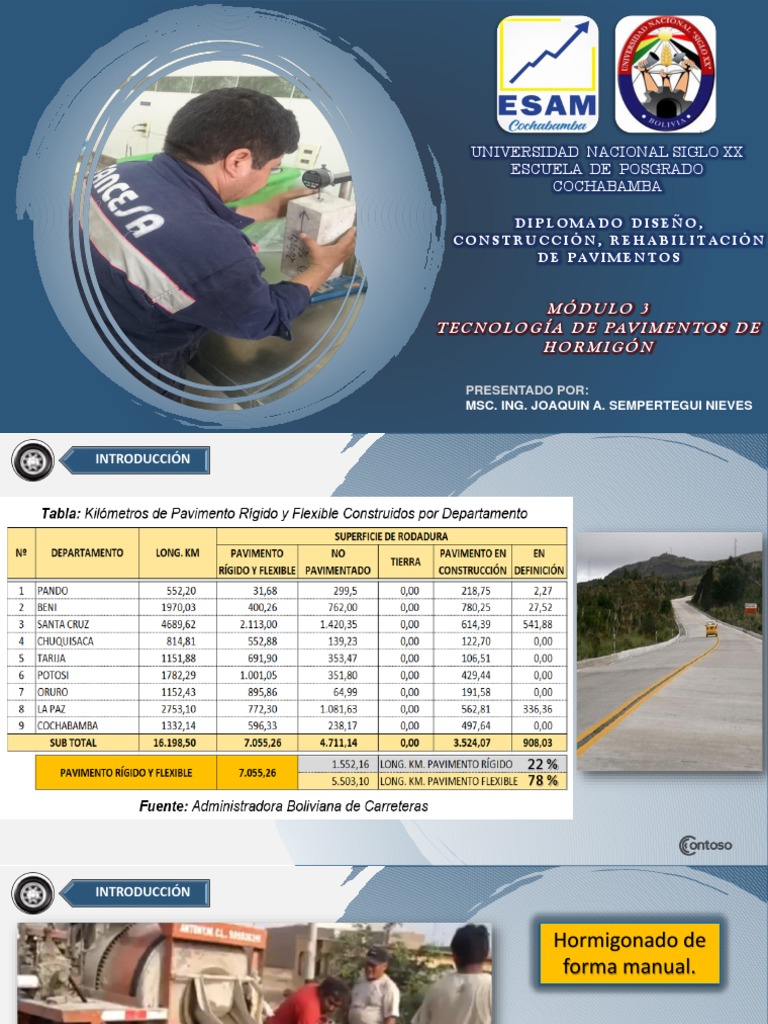

UNIVERSIDAD NACIONAL SIGLO XX

ESCUELA DE POSGRADO
COCHABAMBA

DIPLOMADO DISEÑO,
C O N S T RU C C I Ó N , R E H A B I L I TAC I Ó N
D E PAV I M E N T O S

MÓDULO 3
T E C N O L O G Í A D E PAV I M E N T O S D E
HORMIGÓN

PRESENTADO POR:
MSC. ING. JOAQUIN A. SEMPERTEGUI NIEVES
INTRODUCCIÓN

22 %
78 %
INTRODUCCIÓN

Hormigonado de
forma manual.
INTRODUCCIÓN
Planta
hormigonera.
 DEFINICION

❑ El concreto (Hormigón) es básicamente una mezcla PASTA

AGREGADO FINO
de dos componentes: Agregados y pasta.

❑ La pasta, compuesta de cemento portland, agua y

aditivos, une agregados, normalmente arena y
grava (piedra machacada), creando una masa
similar a una roca (Monolítico).

❑ Esto ocurre por el endurecimiento de la pasta en

consecuencia de la reacción química del cemento
con el agua y los aditivos.

AGREGADO GRUESO
 Hormigón

❑ El hormigón, tal como se conoce hoy en día, es un material de construcción constituido básicamente por
rocas (Áridos), de tamaño limitado, que cumple ciertas condiciones en cuanto a sus características
mecánicas, químicas y granulométricas, unidas entre si por una pasta aglomerante hidráulica formada por un
conglomerante (cemento) y agua. A este material básico y en el momento de su amasado, pueden
añadírsele otros productos o materiales para mejorar algunas características determinadas (Aditivos).
TAMICES
 HORMIGÓN Funciones de los componentes del hormigón:

Aglomerante (Cemento hidráulico) 10 – 15 %

❑ Componente activo del hormigón

a) Llenar huecos de los áridos, aglomerándolo.
b) En estado fresco la pasta lubrica y da cohesión.
c) Endurecida la pasta, actúa como material impermeable.
d) Proporciona resistencia al hormigón endurecido.

Áridos granulares 60 – 80 %

a) Forma esqueleto inerte que da rigidez para resistir acciones de carga, resistir abrasión. (DURABILIDAD)
b) Mejora estabilidad dimensional al reducir cambios de volumen. (RETRACCION)
c) Economía.
 HORMIGÓN Funciones de los componentes del hormigón:

Agua 15 – 20 %

a) Confiere plasticidad en estado fresco.

b) Hidrata al aglomerante.
c) Curado del hormigón (ambiente saturado)

Aire ocluido 1–2%

Aditivos

a) Materiales activos que modifican propiedades del hormigón por acciones físicas o químicas.
 HORMIGÓN Las características mas importantes para su empleo son:

❑ Posibilidad de adoptar diversas formas (Placas, Bóvedas).

❑ Capacidad de llenar moldes (encofrados) a colocarse en obra en forma de masa.
❑ Resiste esfuerzos de compresión, pero no de tracción.
❑ Es sensible a los cambios de temperatura presentando retracciones y contracciones, por perdida de
humedad.
❑ Su deformación continua si mantenemos aplicada una carga constante por lo que su comportamiento se
puede clasificar como viscoelástico.
PROPIEDADES DEL HORMIGÓN

NORMA : ASTM C-39

PROPIEDADES DEL HORMIGÓN
 PROPIEDADES DEL HORMIGÓN

AGREGADO GRUESO AGREGADO FINO

CANTO RODADO CHANCADO ARENA

PROPIEDADES DEL HORMIGÓN

LOSA (PUENTE) LOSA (PAV. RIG.)

PROPIEDADES DEL HORMIGÓN
PROPIEDADES DEL HORMIGÓN
ESTADOS DEL HORMIGÓN
ESTADOS DEL HORMIGÓN

NORMA:ASTM
ESTADOS DEL HORMIGÓN
ESTADOS DEL HORMIGÓN
COMPONENTES DEL HORMIGÓN AGUA
COMPONENTES DEL HORMIGÓN CEMENTO
COMPONENTES DEL HORMIGÓN CEMENTO
COMPONENTES DEL HORMIGÓN CEMENTO
COMPONENTES DEL HORMIGÓN AGREGADO GRUESO

CANTO RODADO CHANCADO

COMPONENTES DEL HORMIGÓN TAMAÑO DE LOS AGREGADOS
PROPIEDADES DEL HORMIGÓN

TRABAJABILIDAD
PROPIEDADES DEL HORMIGÓN

COLOCACIÓN
PROPIEDADES DEL HORMIGÓN

RESISTENCIA
PROPIEDADES DEL HORMIGÓN

DURABILIDAD
PROPIEDADES DEL HORMIGÓN
• Encontrado la combinación mas
apropiada, económica y que de
ECONOMIA por resultado, una mezcla que
cumpla todos los requisitos y
normas.
PROPIEDADES DEL HORMIGÓN
• Satisfacer el control de calidad en
todo proceso de fabricación,
CALIDAD transporte y colocación del
concreto.
PROPIEDADES DEL HORMIGÓN

SUSTENTABILIDAD
PROPIEDADES DEL HORMIGÓN

AMIGABLE CON EL
MEDIO AMBIENTE
