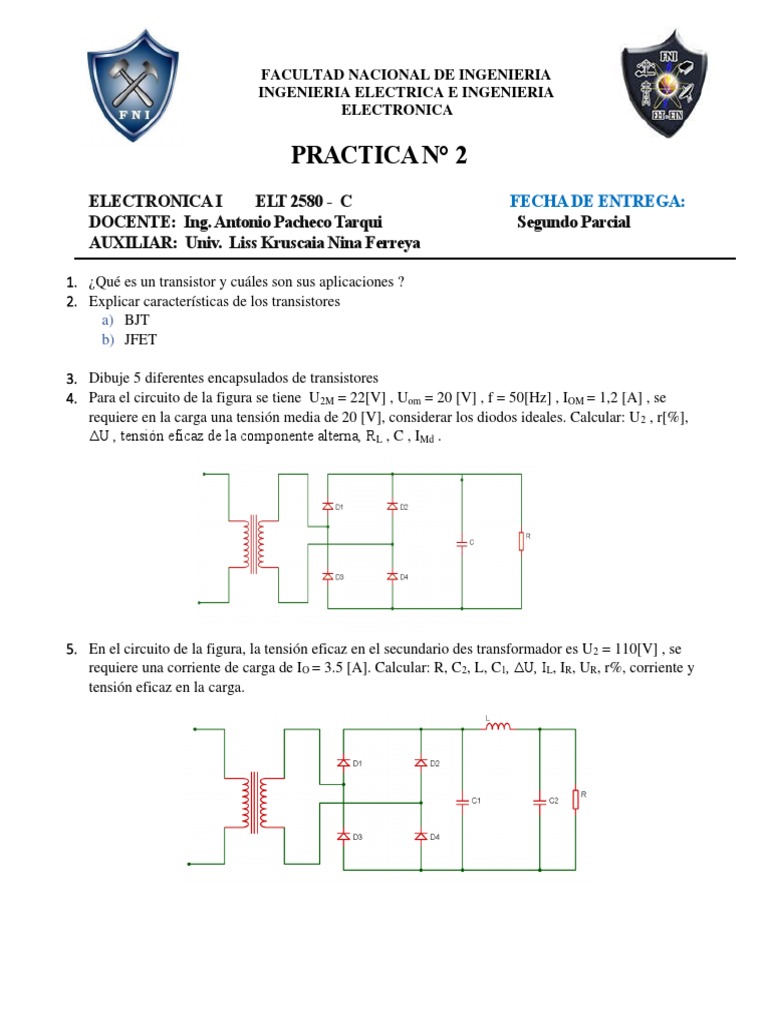

FACULTAD NACIONAL DE INGENIERIA

INGENIERIA ELECTRICA E INGENIERIA

ELECTRONICA

PRACTICA N° 2
ELECTRONICA I ELT 2580 - C FECHA DE ENTREGA:
DOCENTE: Ing. Antonio Pacheco Tarqui Segundo Parcial
AUXILIAR: Univ. Liss Kruscaia Nina Ferreya

1. ¿Qué es un transistor y cuáles son sus aplicaciones ?

2. Explicar características de los transistores
a) BJT
b) JFET

3. Dibuje 5 diferentes encapsulados de transistores

4. Para el circuito de la figura se tiene U2M = 22[V] , Uom = 20 [V] , f = 50[Hz] , IOM = 1,2 [A] , se
requiere en la carga una tensión media de 20 [V], considerar los diodos ideales. Calcular: U 2 , r[%],
ΔU , tensión eficaz de la componente alterna, RL , C , IMd .

5. En el circuito de la figura, la tensión eficaz en el secundario des transformador es U 2 = 110[V] , se

requiere una corriente de carga de IO = 3.5 [A]. Calcular: R, C2, L, C1, ΔU, IL, IR, UR, r%, corriente y
tensión eficaz en la carga.
6. El circuito de la figura el transistor se debe polarizar
en la zona de saturación para que pueda trabajar
como interruptor electrónico con las siguientes condiciones:
UCC= 20[V]
IC2 = 15[mA]
IC3 = 30[mA]
RC3 = 220[Ω]
UCE= 0.5[V]

Calcular: IC1 , RC1, RC2, IB , RB , PRC1 , PRC2 , PRC3 , PRB

7. Para el circuito de polarización de un BJT se tiene

UCC= 12[V] CALCULAR
IC = 25[mA] URC RE
URE= 1.2[V] UCE IB
β = 220 RC RB
UBE= 0.6[V] Potencias en las resistencias

8. El circuito de la figura se debe polarizar para que el

transistor trabaje como amplificador con
los siguientes datos:
UCC =20[V], IC= 10[mA] , hFE = 220,
UBE = 0.7[V], URE = 1.5[V].
Calcular: RC, RE, R1, R2, PRC , PRE , PR1 , PR2
9. Para un circuito amplificador de señal BJT que trabaja en frecuencias bajas se tiene los siguientes
parámetros eléctricos Vcc = 15 V, IC=2.5 mA, β = 200
a) Polarizar para un circuito de autopolarizacion (Hallar el
valor de las 4 resistencias)
b) Dibujar el circuito para frecuencias bajas
c) Dibujar el circuito equivalente utilizando el modelo π
para el transistor
si Rs= 15 KΩ, rπ=3.5 KΩ, RL= 2.1 KΩ
d) Encontrar la ganancia de voltaje
e) Encontrar la ganancia de corriente
f) Encontrar la impedancia de entrada y la impedancia de
salida

NOTA: Enviar la practica en formato pdf a la plataforma classroom.
