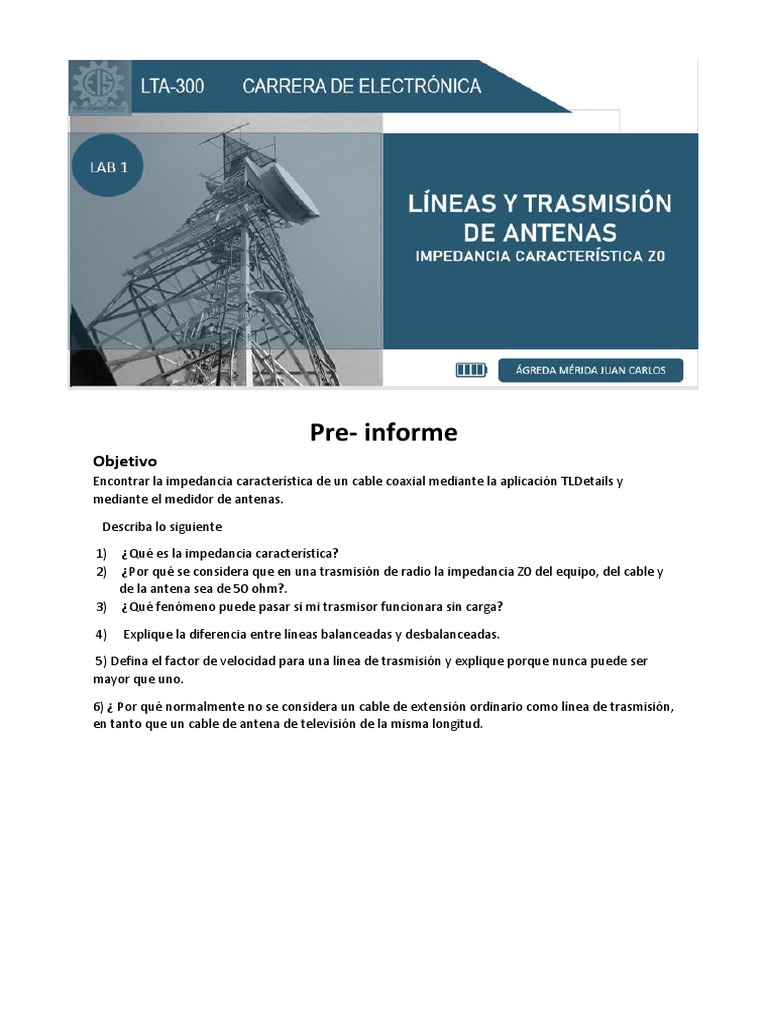

Pre- informe

Objetivo
Encontrar la impedancia característica de un cable coaxial mediante la aplicación TLDetails y
mediante el medidor de antenas.

Describa lo siguiente

1) ¿Qué es la impedancia característica?

2) ¿Por qué se considera que en una trasmisión de radio la impedancia Z0 del equipo, del cable y
de la antena sea de 50 ohm?.
3) ¿Qué fenómeno puede pasar si mi trasmisor funcionara sin carga?

4) Explique la diferencia entre líneas balanceadas y desbalanceadas.

5) Defina el factor de velocidad para una línea de trasmisión y explique porque nunca puede ser
mayor que uno.

6) ¿ Por qué normalmente no se considera un cable de extensión ordinario como línea de trasmisión,
en tanto que un cable de antena de televisión de la misma longitud.
LABORATORIO
1) IMPEDANCIA CARACTERÍSTICA DE UN CABLE CON CARGA DE 100 OHM ( PRE-INFORME)

Con la aplicación Trasmission Line Details ponga un cable normado de 50 ohm, una distancia de
acuerdo al número de su lista, con una carga de 100 ohm y encuentre la impedancia característica.

Ponga los datos mencionados en la imagen adjunta, para esto usted tiene un video ayuda que le
indicara a manejar la aplicación.

Tomar en cuenta mientras más largo sea el cable se sugiere trabajar con el selector fino para que sus
resultados puedan encontrarse sin problema

NOTA : Para colocar la longitud del cable tomaremos en cuenta el número de lista que fue asignado
y Adjuntar al pre-informe este laboratorio
 2) IMPEDANCIA CARACTERÍSTICA DE UN CABLE CON CARGA DE 100 OHM (LABORATORIO)

Realice el mismo procedimiento con el equipo (Medidor de antenas), y certifique el cable coaxial
con el procedimiento del punto 1) , por excepción que el cable tenga la distancia no menor a 2
metros y su impedancia de carga sea de 100 ohm.

Nota : Realizarlo en laboratorio.

3) IMPEDANCIA CARACTERÍSTICA DE UN CABLE EN CORTO CIRCUITO Y CIRCUITO ABIERTO

(PRE-INFORME)

Con la aplicación Trasmission Line Details primero escogeremos un cable coaxial en TYPE con
una impedancia característica de 100 ohm.

Para hallar el valor de Z (corto circuito)

Luego en R que corresponde a la carga pondremos un valor de resistencia abierto que

corresponde a ser infinito, donde podremos observar un valor en el casillero de resultado
RESULTS y nos generara un valor en Z este valor será ( Z infinito) como el primer resultado.

Seleccione el cable con una impedancia de 100 ohm

Coloque una carga de un valor infinito

Anote este valor

 Para hallar el valor de Z (corto circuito)
Posteriormente en R que corresponde a la carga pondremos un valor de resistencia en corto
circuito, que corresponde a ser 0 , donde podremos observar un valor en el casillero de
resultado RESULTS y nos generara un valor en Z este valor será ( Z corto circuito ) como el
segundo resultado.

Coloque el valor de 0 en R que corresponde a un corto circuito.

anote el valor de Z que corresponde al valor de Z cortocircuito.

aplique la formula

Z0 =

NOTA : El resultado tiene que aproximarse a la impedancia característica del cable seleccionado.

Adjuntar al pre-informe.

4) IMPEDANCIA CARACTERÍSTICA DE UN CABLE EN CORTO CIRCUITO Y CIRCUITO ABIERTO

(LABORATORIO).
Realice el mismo procedimiento con el equipo (Medidor de antenas), y certifique el cable
coaxial con el procedimiento del punto 3) , por excepción que el cable tenga la distancia no
menor a 2 metros.
Nota : Realizarlo en laboratorio.
Nota:

Genere una conclusión y emita su informe explicativo con imágenes de cómo se realizó el
laboratorio con el equipo de medidor de antenas.
