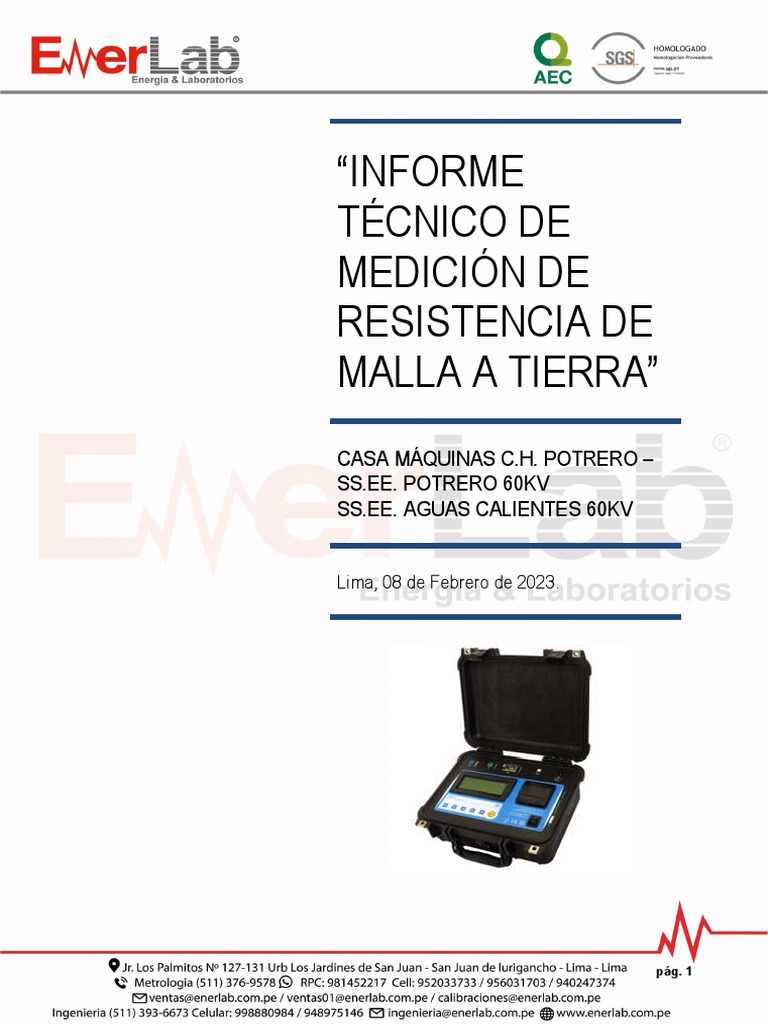

“INFORME

TÉCNICO DE
MEDICIÓN DE
RESISTENCIA DE
MALLA A TIERRA”
CASA MÁQUINAS C.H. POTRERO –
SS.EE. POTRERO 60KV
SS.EE. AGUAS CALIENTES 60KV

Lima, 08 de Febrero de 2023.

pág. 1
 ÍNDICE

1.0 INTRODUCCIÓN

2.0 OBJETIVOS

3.0 EQUIPO UTILIZADO

4.0 PROCEDIMIENTO DE MANTENIMIENTO PREVENTIVO Y MEDICIÒN

5.0 PANEL FOTOGRÀFICO

6.0 OBSERVACIONES

7.0 CONCLUSIONES

8.0 RECOMENDACIONES

pág. 2
1.0 INTRODUCCIÓN

Toda Subestación antes de ser energizada, debe pasar por una inspección de rutina para verificar
ciertos parámetros eléctricos considerados, esencialmente, para la seguridad del personal y
equipos que conforman dicha subestación. En este caso el parámetro a medir es la resistencia de
puesta a tierra de la malla a tierra de Subestación Aguas Calientes 60KV y la malla a tierra de
Casa de Máquinas de la C.H. Potrero y Subestación Potrero 60KV.
El método clásico utilizado para la medición de la resistencia de puesta a tierra es el principio
de caída de potencial.

El Código Nacional de Electricidad Utilización 2006, en el numeral 190-304 sub numeral (1)
indica que no existe un valor de resistencia de puesta a tierra exigido para una malla, pues solo
se requiere garantizar que, bajo la máxima corriente de malla, el GPR no sea mayor a 5000V.
El Código Nacional de Electricidad (Suministro 2011) en el numeral 036.A. Indica que ante una
falla no se presenten tensiones de paso o de toque o tensiones transferidas peligrosas.

2.0 OBJETIVOS

Medición de la resistencia de malla a tierra mediante el principio de caída de potencial de:

- Subestación Aguas Calientes 60KV
- Casa Máquinas de C.H. Potrero y Subestación Potrero 60KV

3.0 EQUIPO UTILIZADO

EQUIPO MARCA MODELO N° DE

SERIE

TELUROMETRO - TM25M 12J1303

MEGABRAS

pág. 3
4.0 MEDICION DE RESISTENCIA DE MALLA A TIERRA

Se tomo la medición de resistencia de puesta a tierra con el principio de caída de potencial.

SUBESTACIÓN AGUAS CALIENTES 60 KV

PLANO DE DISEÑO DE MALLA A TIERRA

pág. 4
 VISTA GEOGRÁFICA DE LA SUBESTACIÓN AGUAS CALIENTES

SS.EE. AGUAS CALIENTES

MALLA A TIERRA

ELECTRODO DE
CORRIENTE
ELECTRODO DE
POTENCIAL

DATOS DE LAS MEDICIONES TOMADAS EN CAMPO

DISTANCIA
DISTANCIA DE DISTANCIA DE
ENTRE RESISTENCIA
MEDICIÓN ELECTRODO DE ELECTRODO DE
ELECTRODOS MEDIDA (Ω)
CORRIENTE (m) TENSION (m)
(%)

1 150 120 80.00 2.3

2 150 110 73.33 1.99
3 150 100 66.67 1.72
4 150 90 60.00 1.41
5 RESISTENCIA
150 DE MALLA
80 A TIERRA
53.33 0.95
2.5

2
Resistencia (ohm)

1.5

0.5

0 pág. 5
50.00 55.00 60.00 65.00 70.00 75.00 80.00 85.00
Distancia entre electrodos (%)
Del método de caida de potencial se determina la Resistencia de Malla a tierra

pág. 6
 5.0 PANEL FOTOGRÀFICO

6.0 OBSERVACIONES

pág. 7
7.0 CONCLUSIONES

8.0 RECOMENDACIONES

pág. 8
