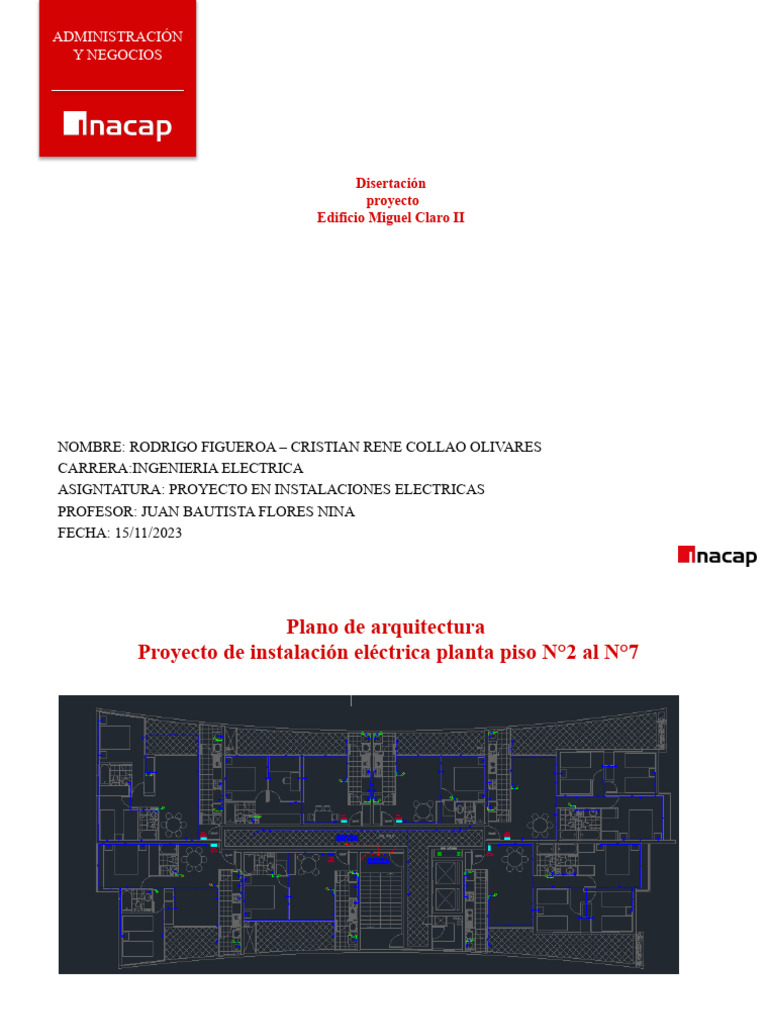

ADMINISTRACIÓN

Y NEGOCIOS

Disertación
proyecto
Edificio Miguel Claro II

NOMBRE: RODRIGO FIGUEROA – CRISTIAN RENE COLLAO OLIVARES

CARRERA:INGENIERIA ELECTRICA
ASIGNTATURA: PROYECTO EN INSTALACIONES ELECTRICAS
PROFESOR: JUAN BAUTISTA FLORES NINA
FECHA: 15/11/2023
 Plano de arquitectura
Proyecto de instalación eléctrica planta piso N°2 al N°7
 Instalación eléctrica planta tipo piso 2 al 7
departamento N°4

Cuenta con una cantidad total de 35 centros, 19 centros de luces y 15 centros de enchufes, distribuidos en 5 c/u
circuitos, de ellos 1 c/u circuito de iluminación y 4 c/u circuitos de enchufes ( dormitorio living comedor, baño,
cocina y logia)
 Plano corrientes débiles planta piso N°2 al N°7

Circuito corrientes débiles:

Consta por cada departamento caja de distribución 20 x 20 mm ducto rígido PVC 20 mm disponible, en su
interior enlauchado alambre galvanizado 1,5 mm
Planificación actividades
Carta Gantt
 Cálculos justificativos

CRITERIOS A UTILIZAR

El proyecto se ejecutará en edificio “Miguel Claro ll”

Los circuitos de alumbrado serán distintos a los circuitos de enchufes.

Los circuitos de enchufes normales, diferentes a los circuitos de enchufes especiales.

Circuitos de Enchufes Normales: 150 w de potencia.

Circuitos de Enchufes Especiales: son de 150 w para generales, de 300w para Campana, de 500 w para
refrigerador; .1500w para microondas; lavadoras y secadoras serán 3000 w.

La intensidad de amperes para circuitos de enchufes Normales es de: 1.4 A a 8.2 A.

La intensidad de amperes para circuitos de enchufes Especiales es de: 10.5 A a 13.6 A.

Para determinar de alumbrado, se calculan por medio del método LUX (cocina-lavadero de 250 y el resto de la
vivienda 100).
Nº1 CIRCUITO DE 2A (ALUMBRADO )
Nº1 CIRCUITO DE 2A (ALUMBRADO )

DEPENDENCIAS ALUMBRADO
COCINA 3-20W
BAÑO 1-20W
COMEDOR 3-20W
LOGIA 1-20W
430W
TERRAZA 3-20W
DORMITORIO 1 3-20W
DORMITORIO 2 1-20W
W-CLOSET 1-20W
TIMBRE 1-30W

TOTAL CENTROS 30 CENTROS

I= 2A
P= 430 W
PRESUPUESTO
COTIZACIÓN DE MATERIALES
 Recurso técnico para ejecución del proyecto:

Se requiere como equipo técnico contar con personal con experiencia en montaje y ejecución proyecto
eléctricos en recintos del tipo inmobiliarios.

1 c/u Supervisor eléctrico profesional a cargo del proyecto eléctrico.

2 c/u Maestro técnicos eléctrico, montaje sistema eléctrico.

2 c/u ayudantes en montaje eléctricos

Se considera una jornada diaria de 8 horas de trabajo, de lunes a Sábado por el plazo de 12
meses definidos duración de la obra.
DECLARACIÓN SUPERINTENDENCIA DE ELECTRICIDAD Y COMBUSTIBLE SEC
Muchas Gracias
