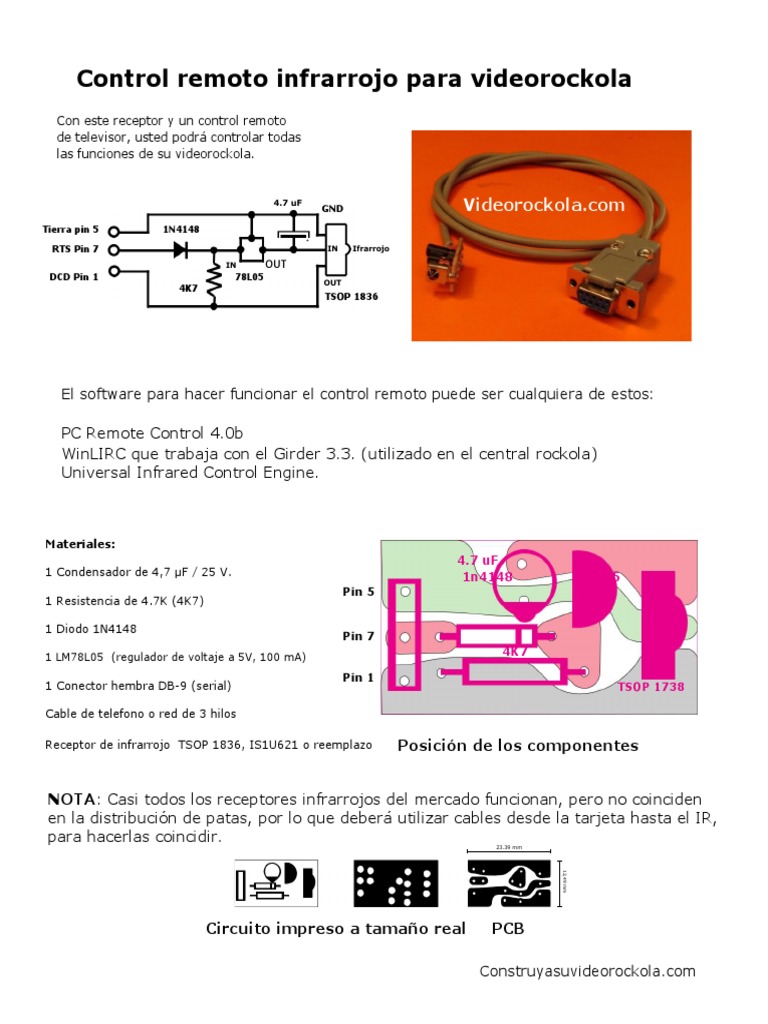

Control remoto infrarrojo para videorockola

Con este receptor y un control remoto

de televisor, usted podrá controlar todas
las funciones de su videorockola.

4.7 uF
GND Videorockola.com
Tierra pin 5 1N4148

RTS Pin 7 IN Ifrarrojo

IN OUT
DCD Pin 1 78L05
OUT
4K7
TSOP 1836

El software para hacer funcionar el control remoto puede ser cualquiera de estos:

PC Remote Control 4.0b

WinLIRC que trabaja con el Girder 3.3. (utilizado en el central rockola)
Universal Infrared Control Engine.

Materiales:
4.7 uF
1 Condensador de 4,7 µF / 25 V. 1n4148 78L05
Pin 5
1 Resistencia de 4.7K (4K7)

1 Diodo 1N4148
Pin 7
1 LM78L05 (regulador de voltaje a 5V, 100 mA) 4K7

Pin 1
1 Conector hembra DB-9 (serial) TSOP 1738

Cable de telefono o red de 3 hilos

Receptor de infrarrojo TSOP 1836, IS1U621 o reemplazo Posición de los componentes

NOTA: Casi todos los receptores infrarrojos del mercado funcionan, pero no coinciden
en la distribución de patas, por lo que deberá utilizar cables desde la tarjeta hasta el IR,
para hacerlas coincidir. 23.39 mm
12,49 mm

123

Circuito impreso a tamaño real PCB

Construyasuvideorockola.com
Serigrafía para imprimir por cantidades
Circuito impreso
12 cm

123 123 123 123 123

123 123 123 123 123

123 123 123 123 123

6,6 cm
123 123 123 123 123

123 123 123 123 123

Máscara de componentes

Máscara de antisolder
