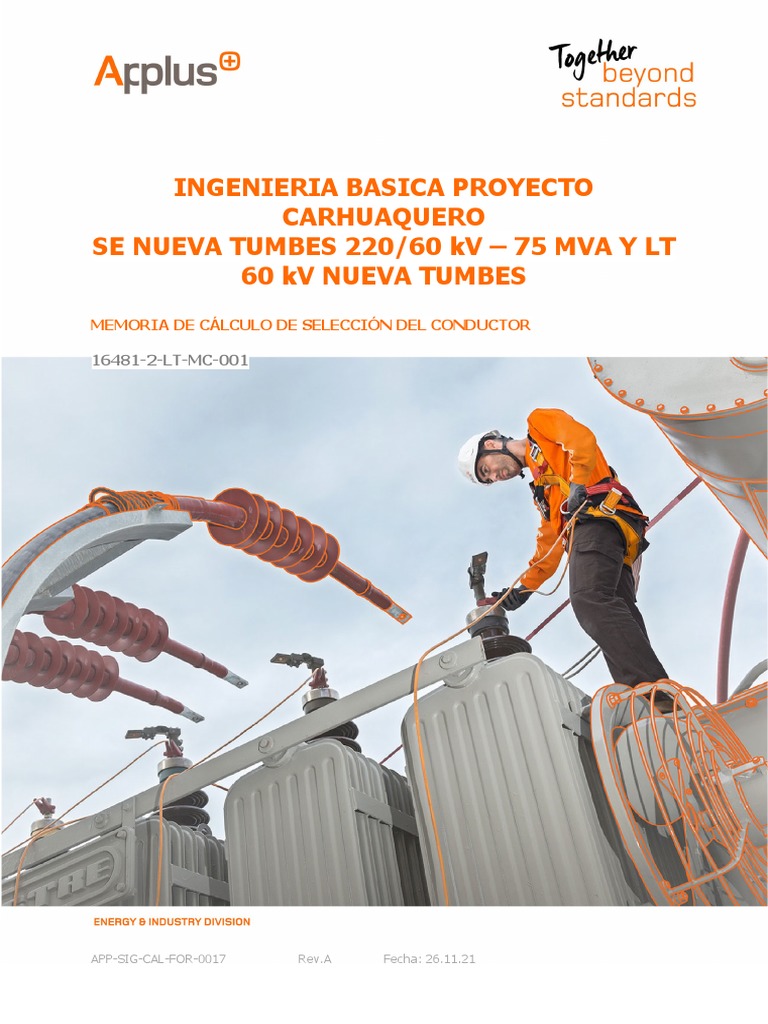

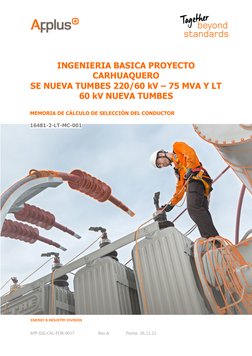

INGENIERIA BASICA PROYECTO
CARHUAQUERO
SE NUEVA TUMBES 220/60 kV – 75 MVA Y LT
60 kV NUEVA TUMBES
MEMORIA DE CÁLCULO DE SELECCIÓN DEL CONDUCTOR
16481-2-LT-MC-001
APP-SIG-CAL-FOR-0017 Rev.A Fecha: 26.11.21
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

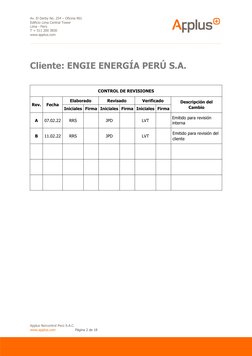

Cliente: ENGIE ENERGÍA PERÚ S.A.
CONTROL DE REVISIONES
Elaborado Revisado Verificado Descripción del
Rev. Fecha
Iniciales Firma Iniciales Firma Iniciales Firma Cambio
Emitido para revisión
A 07.02.22 RRS JPD LVT
interna
Emitido para revisión del
B 11.02.22 RRS JPD LVT
cliente
Applus Norcontrol Perú S.A.C.
[Link] Página 2 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

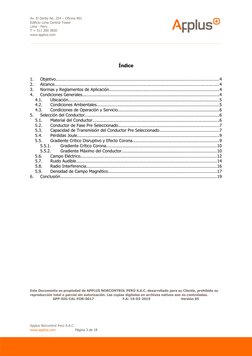

Índice
1. Objetivo................................................................................................................................4
2. Alcance.................................................................................................................................4
3. Normas y Reglamentos de Aplicación......................................................................................4
4. Condiciones Generales............................................................................................................4
4.1. Ubicación.......................................................................................................................5
4.2. Condiciones Ambientales................................................................................................5
4.3. Condiciones de Operación y Servicio................................................................................6
5. Selección del Conductor..........................................................................................................6
5.1. Material del Conductor....................................................................................................6
5.2. Conductor de Fase Pre Seleccionado...............................................................................7
5.3. Capacidad de Transmisión del Conductor Pre Seleccionado...............................................7
5.4. Pérdidas Joule................................................................................................................9
5.5. Gradiente Critico Disruptivo y Efecto Corona....................................................................9
5.5.1. Gradiente Crítico Corona.......................................................................................10
5.5.2. Gradiente Máximo del Conductor...........................................................................10
5.6. Campo Eléctrico...........................................................................................................12
5.7. Ruido Audible...............................................................................................................14
5.8. Radio Interferencia.......................................................................................................16
5.9. Densidad de Campo Magnético.....................................................................................17
6. Conclusión...........................................................................................................................19
Este Documento es propiedad de APPLUS NORCONTROL PERÚ S.A.C. desarrollado para su Cliente, prohibida su
reproducción total o parcial sin autorización. Las copias digitales en archivos nativos son no controladas.
APP-SIG-CAL-FOR-0017 F.A: 19-03-2019 Versión 05
Applus Norcontrol Perú S.A.C.
[Link] Página 3 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

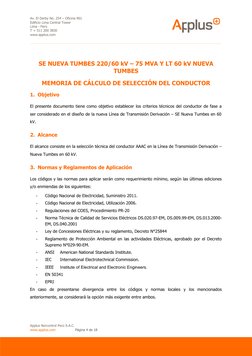

SE NUEVA TUMBES 220/60 kV – 75 MVA Y LT 60 kV NUEVA
TUMBES
MEMORIA DE CÁLCULO DE SELECCIÓN DEL CONDUCTOR
1. Objetivo
El presente documento tiene como objetivo establecer los criterios técnicos del conductor de fase a
ser considerado en el diseño de la nueva Línea de Transmisión Derivación – SE Nueva Tumbes en 60
kV.
2. Alcance
El alcance consiste en la selección técnica del conductor AAAC en la Línea de Transmisión Derivación –
Nueva Tumbes en 60 kV.
3. Normas y Reglamentos de Aplicación
Los códigos y las normas para aplicar serán como requerimiento mínimo, según las últimas ediciones
y/o enmiendas de los siguientes:
- Código Nacional de Electricidad, Suministro 2011.
- Código Nacional de Electricidad, Utilización 2006.
- Regulaciones del COES, Procedimiento PR-20
- Norma Técnica de Calidad de Servicios Eléctricos DS.020.97-EM, DS.009.99-EM, DS.013.2000-
EM, DS.040.2001
- Ley de Concesiones Eléctricas y su reglamento, Decreto N°25844
- Reglamento de Protección Ambiental en las actividades Eléctricas, aprobado por el Decreto
Supremo N°029-90-EM.
- ANSI American National Standards Institute.
- IEC International Electrotechnical Commission.
- IEEE Institute of Electrical and Electronic Engineers.
- EN 50341
- EPRI
En caso de presentarse divergencia entre los códigos y normas locales y los mencionados
anteriormente, se considerará la opción más exigente entre ambos.
Applus Norcontrol Perú S.A.C.
[Link] Página 4 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
4. Condiciones Generales
[Link]ón
La línea de transmisión en 60 kV recorre 2,4 km desde la Derivación de la línea existente hasta la SE
Nueva Tumbes en el departamento de Tumbes.
En su recorrido abarca altitudes desde 15 msnm hasta los 30 msnm, con lo cual se ubica en la zona
de carga del Área 0, establecida por el código nacional de electricidad Suministro 2011.
Figura 4.1-1 Ubicación de del Proyecto
[Link] Ambientales
Las condiciones ambientales son tomadas del documento de Criterios de Diseño (16481-2-LT-CD-001)
y se resume en la siguiente tabla:
Tabla 4.2-1 Parámetros del sistema eléctrico
Ítem Descripción Unidad Valor
1 Temperatura ambiente máxima ºC 35,80
2 Temperatura ambiente promedio ºC 29,63
3 Temperatura ambiente mínima ºC 24,35
4 Humedad relativa % 21,71
5 Línea de fuga mm/kV 31
6 Altitud máxima msnm 30
Applus Norcontrol Perú S.A.C.
[Link] Página 5 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

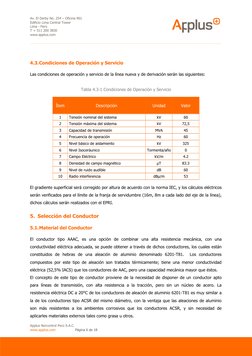

[Link] de Operación y Servicio
Las condiciones de operación y servicio de la línea nueva y de derivación serán las siguientes:
Tabla 4.3-1 Condiciones de Operación y Servicio
Ítem Descripción Unidad Valor
1 Tensión nominal del sistema kV 60
2 Tensión máxima del sistema kV 72,5
3 Capacidad de transmisión MVA 45
4 Frecuencia de operación Hz 60
5 Nivel básico de aislamiento kV 325
6 Nivel Isoceráunico Tormenta/año 0
7 Campo Eléctrico kV/m 4.2
8 Densidad de campo magnético μT 83.3
9 Nivel de ruido audible dB 60
10 Radio interferencia dBμ/m 53
El gradiente superficial será corregido por altura de acuerdo con la norma IEC, y los cálculos eléctricos
serán verificados para el límite de la franja de servidumbre (16m, 8m a cada lado del eje de la línea),
dichos cálculos serán realizados con el EPRI.
5. Selección del Conductor
[Link] del Conductor
El conductor tipo AAAC, es una opción de combinar una alta resistencia mecánica, con una
conductividad eléctrica adecuada, se puede obtener a través de dichos conductores, los cuales están
constituidos de hebras de una aleación de aluminio denominado 6201-T81. Los conductores
compuestos por este tipo de aleación son tratados térmicamente; tiene una menor conductividad
eléctrica (52,5% IACS) que los conductores de AAC, pero una capacidad mecánica mayor que éstos.
El concepto de este tipo de conductor proviene de la necesidad de disponer de un conductor apto
para líneas de transmisión, con alta resistencia a la tracción, pero sin un núcleo de acero. La
resistencia eléctrica DC a 20°C de los conductores de aleación de aluminio 6201-T81 es muy similar a
la de los conductores tipo ACSR del mismo diámetro, con la ventaja que las aleaciones de aluminio
son más resistentes a los ambientes corrosivos que los conductores ACSR, y sin necesidad de
aplicarles materiales externos tales como grasa u otros.
Applus Norcontrol Perú S.A.C.
[Link] Página 6 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
[Link] de Fase Pre Seleccionado
Las características del conductor pre seleccionado se detalla en la siguiente tabla:
Tabla 5.2-1 Características del Conductor 500 MCM
Ítem Descripción Unidad Valor
1 Material del conductor AAAC
2 Sección nominal mm² 250
3 Sección real mm² 253
4 Diámetro mm 20,60
5 Peso Kg/m 0,698
6 Coeficiente de dilatación 1/ºC 0,000023
7 Módulo de elasticidad Kgf/mm² 6350
8 Tiro de rotura kgf 7619
9 Resistencia DC a 20ºC Ohm/km 0,1322
5.3. Capacidad de Transmisión del Conductor Pre Seleccionado
La capacidad de transmisión (Ampacidad) de las Líneas de Transmisión, se determinará bajo la norma
IEEE Std. 738, para ello se define las siguientes potencias para cada tramo:
Para la capacidad de Transmisión en Límite Térmico (75°C) : 45 MVA
Para la Capacidad de Transmisión en Emergencia (30% más y 90°C) : 58,5 MVA
Para las condiciones de emergencia del SEIN, por un periodo de hasta treinta (30) minutos, la línea de
transmisión deberá poder soportar una sobrecarga no menor al 30% por encima de la capacidad de
transmisión por limite térmico.
Altura máxima del proyecto : 30 m.s.n.m.
Latitud del Conductor : -3,5º (hemisferio sur)
Tipo de Atmosfera : Contaminado
Hora del Día : 12 pm (se produce mayor radiación solar)
Temperatura Ambiente Máxima : 35,80 ºC
Velocidad del Viento (IEEE Std. 738) : 0,61 m/s
Ángulo entre el Viento y Conductor : 90°
Factor de Emisividad : 0,5 (valor para conductor nuevo)
Applus Norcontrol Perú S.A.C.
[Link] Página 7 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

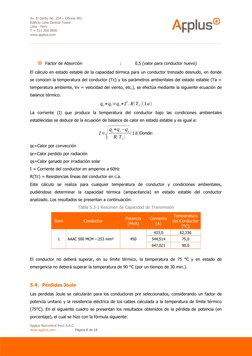

Factor de Absorción : 0,5 (valor para conductor nuevo)
El cálculo en estado estable de la capacidad térmica para un conductor trenzado desnudo, en donde
se conocen la temperatura del conductor (Tc) y los parámetros ambientales del estado estable (Ta =
temperatura ambiente, Vv = velocidad del viento, etc.), se efectúa mediante la siguiente ecuación de
balance térmico.
2
q c + qr =q s + I . R ( T c ) (1 a)
La corriente (I) que produce la temperatura del conductor bajo las condiciones ambientales
establecidas se deduce de la ecuación de balance de calor en estado estable y es igual a:
qc=Calor por convección
I=
√ qc +q r−q s
R ( T c)
(1 b)Donde:
qr=Calor perdido por radiación
qs=Calor ganado por irradiación solar
I = Corriente del conductor en amperios a 60Hz
R(Tc) = Resistencias líneas del conductor en c.a.
Este cálculo se realiza para cualquier temperatura de conductor y condiciones ambientales,
pudiéndose determinar la capacidad térmica (ampacitancia) en estado estable del conductor
analizado. Los resultados se presentan a continuación:
Tabla 5.3-1 Resumen de Capacidad de Transmisión
Temperatura
Potencia Corriente
Ítem Conductor del Conductor
(MVA) (A)
(ºC)
433,0 62,336
1 AAAC 500 MCM – 253 mm² 450 544,514 75,0
647,021 90,0
El conductor no deberá superar, en su límite térmico, la temperatura de 75 °C y en estado de
emergencia no deberá superar la temperatura de 90 °C (por un tiempo de 30 min.).
5.4. Pérdidas Joule
Las perdidas Joule se calcularán para los conductores pre seleccionados, considerando un factor de
potencia unitario y la resistencia eléctrica de los cables calculada a la temperatura de límite térmico
(75°C). En el siguiente cuadro se presentan los resultados obtenidos de la pérdida de potencia (en
porcentaje), el cual se hizo con la fórmula siguiente:
Applus Norcontrol Perú S.A.C.
[Link] Página 8 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

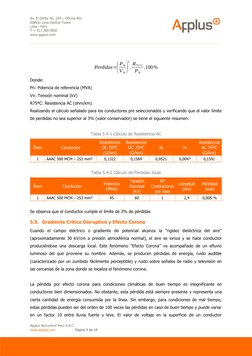

Perdidas=
( )
P N 2 R75 ° C
VN
.
PN
.100 %
Donde:
Pn: Potencia de referencia (MVA)
Vn: Tensión nominal (kV)
R75ºC: Resistencia AC (ohm/km)
Realizando el cálculo señalado para los conductores pre seleccionados y verificando que el valor límite
de perdidas no sea superior al 3% (valor conservador) se tiene el siguiente resumen:
Tabla 5.4-1 Cálculo de Resistencia AC
Resistencia Resistencia Resistencia
Ítem Conductor DC 20ºC DC 75ºC Xs Ys AC 75ºC
(Ω/km) (Ω/km) (Ω/km)
1 AAAC 500 MCM – 253 mm² 0,1322 0,1584 0,9521 0,0047 0,1591
Tabla 5.4-2 Cálculo de Pérdidas Joule
Tensión Nº
Potencia Longitud Pérdidas
Ítem Conductor Nominal Conductores
(MVA) (km) Joule
(kV) por fase
1 AAAC 500 MCM – 253 mm² 45 60 1 2,4 0,005 %
Se observa que el conductor cumple el límite de 3% de pérdidas
5.5. Gradiente Critico Disruptivo y Efecto Corona
Cuando el campo eléctrico o gradiente de potencial alcanza la “rigidez dieléctrica del aire”
(aproximadamente 30 kV/cm a presión atmosférica normal), el aire se ioniza y se hace conductor
produciéndose una descarga local. Este fenómeno “Efecto Corona” va acompañado de un efluvio
luminoso del que proviene su nombre. Además, se producen pérdidas de energía, ruido audible
(caracterizado por un zumbido fácilmente perceptible) y ruido sobre señales de radio y televisión en
las cercanías de la zona donde se localiza el fenómeno corona.
La pérdida por efecto corona para condiciones climáticas de buen tiempo es insignificante en
conductores bien dimensionados. No obstante, esta pérdida está siempre presente y representa una
cierta cantidad de energía consumida por la línea. Sin embargo, para condiciones de mal tiempo,
estas pérdidas pueden ser del orden de 100 veces las pérdidas en caso de buen tiempo y puede variar
en un factor 10 entre lluvia fuerte y leve. El valor de voltaje en la superficie de un conductor
Applus Norcontrol Perú S.A.C.
[Link] Página 9 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]

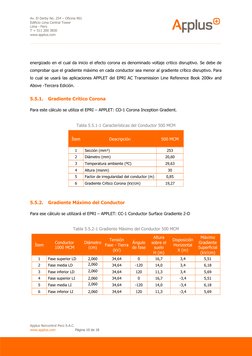

energizado en el cual da inicio el efecto corona es denominado voltaje critico disruptivo. Se debe de
comprobar que el gradiente máximo en cada conductor sea menor al gradiente crítico disruptivo. Para
lo cual se usará las aplicaciones APPLET del EPRI AC Transmission Line Reference Book 200kv and
Above -Tercera Edición.
5.5.1. Gradiente Crítico Corona
Para este cálculo se utiliza el EPRI – APPLET: CO-1 Corona Inception Gradient.
Tabla 5.5.1-1 Características del Conductor 500 MCM
Ítem Descripción 500 MCM
1 Sección (mm²) 253
2 Diámetro (mm) 20,60
3 Temperatura ambiente (ºC) 29,63
4 Altura (msnm) 30
5 Factor de irregularidad del conductor (m) 0,85
6 Gradiente Crítico Corona (kV/cm) 19,27
5.5.2. Gradiente Máximo del Conductor
Para ese cálculo se utilizará el EPRI – APPLET: CC-1 Conductor Surface Gradiente 2-D
Tabla 5.5.2-1 Gradiente Máximo del Conductor 500 MCM
Altura Máximo
Tensión Disposición
Conductor Diámetro Ángulo sobre el Gradiente
Ítem Fase - Tierra Horizontal
1000 MCM (cm) de fase suelo Superficial
(kV) X (m)
H (m) (kV/cm)
1 Fase superior LD 2,060 34,64 0 16,7 3,4 5,51
2 Fase media LD 2,060 34,64 -120 14,0 3,4 6,18
3 Fase inferior LD 2,060 34,64 120 11,3 3,4 5,69
4 Fase superior LI 2,060 34,64 0 16,7 -3,4 5,51
5 Fase media LI 2,060 34,64 -120 14,0 -3,4 6,18
6 Fase inferior LI 2,060 34,64 120 11,3 -3,4 5,69
Applus Norcontrol Perú S.A.C.
[Link] Página 10 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
Figura 5.5.2-1 Resultados de Gradiente Máximo 500 MCM
Figura 5.5.2-2 Gráfica de Gradiente Máximo 500 MCM
De los cálculos se verifica que:
Applus Norcontrol Perú S.A.C.
[Link] Página 11 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
Para el AAAC 500 MCM se observa que el máximo gradiente que presentan los conductores es 6,18
kV/cm y es menor que el gradiente critico 19,27 kV/cm. Por lo tanto, las pérdidas por efecto corona
son despreciables.
5.6. Campo Eléctrico
El cálculo campo eléctrico se ha realizado mediante el EPRI – APPLET: EMF-2 Electric Field of
Transmission Line in 2D. El cálculo del campo eléctrico se presenta en forma de perfil transversal a 1
[m] del suelo, y se considera que los conductores están a una altura igual a la altura de la cruceta
respectiva menos el largo de la cadena de aisladores y menos dos tercios de la flecha.
Los cálculos se toman considerando la geometría de la estructura más representativa de la línea, el
cual es del tipo suspensión.
Tabla 5.6-1 Campo Eléctrico por Conductor
Distancia Altura Sobre Campo Eléctrico
Punto de
desde el eje el Suelo AAAC 253 mm²
Medición
X (m) H (m) E (kV/m)
0 -25 1 0,042
1 -22,5 1 0,038
2 -20 1 0,031
3 -17,5 1 0,028
4 -15 1 0,056
5 -12,5 1 0,118
6 -10 1 0,210
7 -7,5 1 0,327
8 -5 1 0,443
9 -2,5 1 0,525
10 0 1 0,554
11 2,5 1 0,525
12 5 1 0,443
13 7,5 1 0,327
14 10 1 0,210
15 12,5 1 0,118
16 15 1 0,056
17 17,5 1 0,028
18 20 1 0,031
19 22,5 1 0,038
20 25 1 0,042
Applus Norcontrol Perú S.A.C.
[Link] Página 12 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
Figura 5.6-1 Gráfico de Campo Eléctrico 500 MCM
Según la regla 212 (Tensiones inducidas – Campos Eléctricos y Magnéticos) del CNE de Suministro
2011 establece que el campo eléctrico a borde de servidumbre y a un metro de altura sobre el nivel
del piso debe de ser menor o igual a 4,2 kV/m (exposición poblacional). Los resultados del cálculo
demuestran que se cumple dicho requerimiento.
5.7. Ruido Audible
De acuerdo a lo reportado en la bibliografía IEEE Corona and Field Effects Subcommittee,
“Measurement of Audible Noise from Transmission Lines”, IEEE Transactions on Power Apparatus and
Systems, Marzo 1981, Vol. PAS-100, No. 3, las líneas aéreas de transmisión eléctrica generan ruido
audible.
La mayor generación de ruido audible se tiene durante condiciones de lluvia (mal tiempo), debido a
que las gotas de agua se adhieren al conductor formando una fuente de efecto corona. Durante
condiciones de buen tiempo, y al borde de las franjas de servidumbre, el ruido generado no puede ser
distinguido del ruido ambiente. Por esta razón, solo se presentarán resultados para mal tiempo, ya
que sería el caso más desfavorable.
El sonido generado no es constante en el tiempo, por lo tanto, se utilizan estadísticas en función del
tiempo, llamados “niveles de excedencia” o Niveles-L. En este informe, se calcula el nivel estadístico:
L50: Es el nivel de ruido que es sobrepasado el 50% del tiempo durante lluvia.
El cálculo de ruido audible se ha realizado mediante el EPRI - APPLET: AN-1 Audible Noise of
Transmision Lines basado en el procedimiento de cálculo que se recomienda en el texto de referencia"
Applus Norcontrol Perú S.A.C.
[Link] Página 13 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
EPRI AC Transmission Line Reference Book - 200 kV and Above, Tercera Edición " del " Instituto de
Investigación de Energía Eléctrica (EPRI).
El ruido audible al límite de la faja de servidumbre para zonas residenciales, de acuerdo con lo
señalado el Anexo C3.3 del CNE –Utilización 2006, será menor o igual a 60dB (área con viviendas o
residencias).
En la siguiente tabla se presentan los niveles de ruido audible en una franja de 50m del eje de la
línea.
Tabla 5.7-1 Ruido Audible del Conductor 500 MCM
Distancia L50 EPRI L50 BPA L5 EPRI Buen Tiempo
del Eje Lluvia Lluvia Lluvia Rango
X (m) (dbA) (dbA) (dbA) (dbA)
-50 -50 -17,5 -25,4 -50 -50
-45 -50 -17,0 -24,9 -50 -50
-40 -50 -16,4 -24,3 -50 -50
-35 -50 -15,8 -23,7 -50 -50
-30 -50 -15,2 -23,0 -50 -50
-25 -50 -14,4 -22,3 -50 -50
-20 -50 -13,5 -21,4 -50 -50
-15 -50 -12,6 -20,5 -50 -50
-10 -50 -11,6 -19,6 -50 -50
-5 -50 -10,8 -18,9 -50 -50
0,0 -50 -10,5 -18,6 -50 -50
5 -50 -10,8 -18,9 -50 -50
10 -50 -11,6 -19,6 -50 -50
15 -50 -12,6 -20,5 -50 -50
20 -50 -13,5 -21,4 -50 -50
25 -50 -14,4 -22,3 -50 -50
30 -50 -15,2 -23,0 -50 -50
35 -50 -15,8 -23,7 -50 -50
40 -50 -16,4 -24,3 -50 -50
45 -50 -17,0 -24,9 -50 -50
50 -50 -17,5 -25,4 -50 -50
Applus Norcontrol Perú S.A.C.
[Link] Página 14 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
Figura 5.7-1 Gráfico de Ruido Audible 500 MCM
Se observa que ambos conductores de fase se encuentran dentro del rango admisible menor o igual a
60dB al límite de la franja de servidumbre (Anexo C4.2 del CNE-Utilización 2006).
5.8. Radio Interferencia
Entre los factores que influyen en la radio interferencia se encuentran la distancia de la línea al
elemento receptor, la orientación de éste, la geometría de la línea y las características climatológicas.
Los límites de radio interferencia deben de cumplir las siguientes normas internacionales:
- IEC CISPR 18-1 Características de Radio interferencia de las líneas eléctricas aéreas y
equipos de alta tensión Parte 1: Descripción de los fenómenos.
- IEC CISPR 18-2 Características de Radio interferencia de las líneas eléctricas aéreas y
equipos de alta tensión. Parte 2: Métodos de medida y el procedimiento para la
determinación de los límites.
- IEC CISPR 18-3 Características de Radio interferencia de las líneas eléctricas aéreas y
equipos de alta tensión - Parte 3: Código de prácticas para minimizar la generación de ruido
de radio.
El cálculo del nivel de radio interferencia se realiza mediante el EPRI - APPLET: RN-2 EMI Calculations
Using Empirical Method
Tabla 5.8-1 Radio Interferencia de los Conductores
Applus Norcontrol Perú S.A.C.
[Link] Página 15 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
AAAC 500 MCM
Distancia
Horizontal Buen Tiempo Mal Tiempo
(m) Sin Lluvia Lluvia
(db/1µV/m) (db/1µV/m)
-30 -23,3 1,7
-25 -20,9 4,1
-20 -18,1 6,9
-15 -15,0 10,0
-10 -12,1 12,9
-5 -10,3 14,7
0,0 -10,7 14,3
5 -10,3 14,7
10 -12,1 12,9
15 -15,0 10,0
20 -18,1 6,9
25 -20,9 4,1
30 -23,3 1,7
Figura 5.8-1 Gráfico de Radio Interferencia 500 MCM
De los resultados, se deduce lo siguiente:
- El conductor AAAC 500 MCM (253 mm²), presenta una radio interferencia al nivel del suelo
menor que 53dB/1μV/m (Buen Tiempo), cumpliendo con el límite establecido en el EPRI AC
"Transmission Line Reference Book – 200kV and Above, Third Edition".
Applus Norcontrol Perú S.A.C.
[Link] Página 16 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
5.9. Densidad de Campo Magnético
Los campos magnéticos se originan por las corrientes eléctricas que circulan por los conductores y se
miden en unidades denominadas Tesla [T], La intensidad de los campos magnéticos depende de la
magnitud de la corriente eléctrica, y disminuye cuando se incrementa la distancia desde el conductor,
La magnitud de la densidad de campo magnético se realiza mediante el EPRI - APPLET: EMF-6
Magnetic Field From Sets of Current Carrying Conductors (2-D).
Tabla 5.9-1 Intensidad de Campo Magnético – 45 MVA (433 A)
Distancia Altura Sobre
Punto de B min B max B resultante B resultante
desde el eje el Suelo
Medición (mG) (mG) (mG) (uT)
X (m) H (m)
0 -25 1 0,51 10,41 10,42 1,042
1 -22,5 1 0,64 12,25 12,27 1,227
2 -20 1 0,79 14,54 14,56 1,456
3 -17,5 1 0,96 17,38 17,41 1,741
4 -15 1 1,16 20,86 20,89 2,089
5 -12,5 1 1,32 25,00 25,03 2,503
6 -10 1 1,37 29,60 29,64 2,964
7 -7,5 1 1,22 34,14 34,16 3,416
8 -5 1 0,83 37,72 37,73 3,773
9 -2,5 1 0,37 39,69 39,69 3,969
10 0 1 0,00 40,24 40,24 4,024
11 2,5 1 0,37 39,69 39,69 3,969
12 5 1 0,83 37,72 37,73 3,773
13 7,5 1 1,22 34,14 34,16 3,416
14 10 1 1,37 29,60 29,64 2,964
15 12,5 1 1,32 25,00 25,03 2,503
16 15 1 1,16 20,86 20,89 2,089
17 17,5 1 0,96 17,38 17,41 1,741
18 20 1 0,79 14,54 14,56 1,456
19 22,5 1 0,64 12,25 12,27 1,227
20 25 1 0,51 10,41 10,42 1,042
Applus Norcontrol Perú S.A.C.
[Link] Página 17 de 18
Av. El Derby No. 254 – Oficina 901
Edificio Lima Central Tower
Lima - Perú
T + 511 200 3830
[Link]
Figura 5.9-1 Gráfico de Campo Magnético 45 MVA
Los resultados obtenidos del análisis de densidad de flujo magnético, se observa que dentro de la
franja de servidumbre se obtienen valores que están por debajo de los 83,3 μT exigidos por el CNE
2011 - Suministro para zonas en lugares públicos (exposición poblacional) en sentido transversal al
eje de la línea hasta el límite de la franja de servidumbre.
6. Conclusión
- Para la línea de transmisión (Doble terna y un conductor por fase) Derivación – Nueva
Tumbes, en 60 kV, el conductor AAAC 500 MCM (253 mm²) cumple todos los
requerimientos eléctricos y mecánicos.
Applus Norcontrol Perú S.A.C.
[Link] Página 18 de 18
