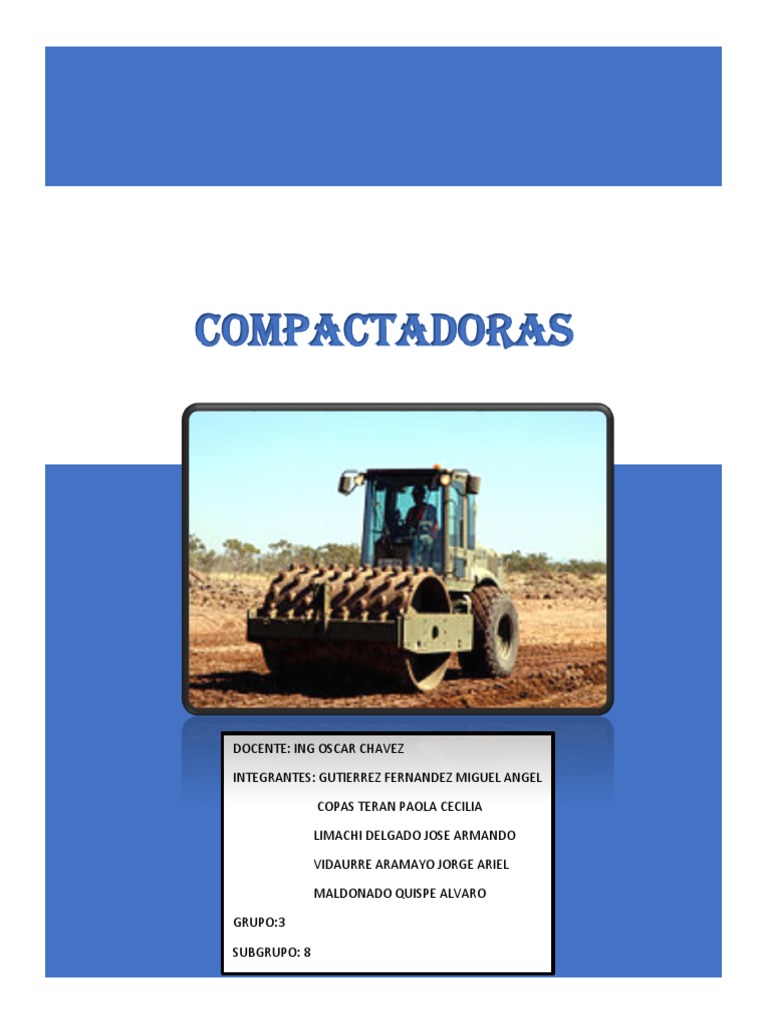

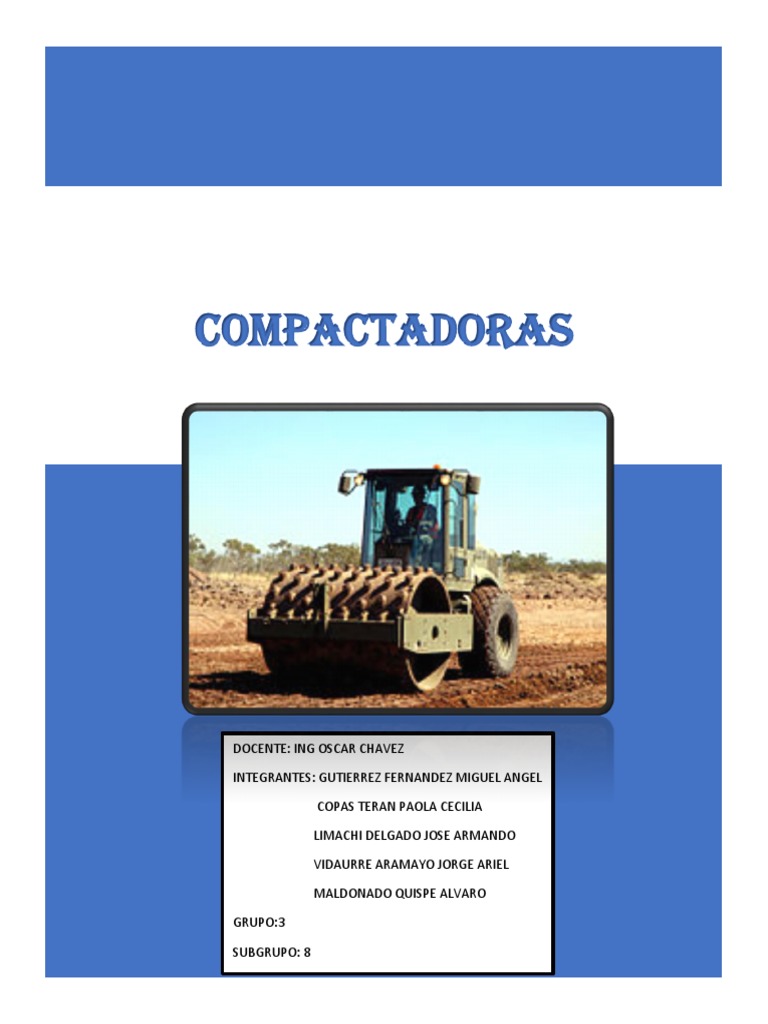

COMPACTADORAS

DOCENTE: ING OSCAR CHAVEZ

INTEGRANTES: GUTIERREZ FERNANDEZ MIGUEL ANGEL

COPAS TERAN PAOLA CECILIA

LIMACHI DELGADO JOSE ARMANDO

VIDAURRE ARAMAYO JORGE ARIEL

MALDONADO QUISPE ALVARO

Usuario
GRUPO:3

SUBGRUPO: 8

FECHA: 01/06/21
 COMPACTADORAS
1.-FUNDAMENTOS DE COMPACTACION
1.1-Definición:
Máquina autopropulsada, de gran peso, dotada de uno o varios rodillos o ruedas cuya
función consiste en planificar y dar la compacidad requerida al material sobre el cual se
desplaza. Todos los compactadores deberán ser autopropulsados, tener inversores del
sentido de la marcha de acción suave y estar dotados de dispositivos para mantenerlos
húmedos en caso necesario. Hay tres factores importantes que afectan la compactación:
 Granulado del material
 Contenido de humedad
 Esfuerzo de compactación

El equipo de compactación se clasifica generalmente en uno de los tipos que siguen:

 •De patas de cabra.
 •Vibratorio.
 •Neumáticos.
 De pisones de alta velocidad. De ruedas cortadoras.

1.2-EQUIPO DE COMPACTACION ADECUADO SEGÚN EL TIPO DE SUELO

1
1.3-PRODUCCION DE COMPACTADORES

La producción de un compactador se indica en metros cúbicos compactados por hora (

m³c/hr). El material en su estado natural se mide en metros cúbicos en banco (m3b).
Cuando se extrae o se pone en el relleno, se mide en metros cúbicos sueltos (m³s). Después
de apisonar el material suelto, la relación entre material compactado y material en banco se
denomina factor de compresibilidad (FC).

En la industria de construcción se ha desarrollado la siguiente fórmula para estimar la

producción de un compactador..
𝑐 𝐴∗𝑉∗𝐶
𝑚3 =
ℎ 𝑃
Sistema métrico:
A = Ancho de compactación por pasada en metros.
V = Promedio de velocidad en km/h.
C = Espesor en milímetros de la capa apisonada.
P = Número de pasadas de la máquina para obtener la compactación especificada
1.4 CARACTERISTICAS TECNICAS
Las características principales de los diferentes equipos son:

2
2.- TIPOS DE COMPACTADORAS
2.1 COMPACTADORES CON NEUMATICOS
Este equipo compactador utiliza llantas suaves como rodillos, los cuales son apropiados
para compactar materiales tanto cohesivos, como no cohesivos, tales como suelos arenosos,
arcillas, mezclas de grava, suelos estables, concreto bituminoso, concreto rígido productos
y muchos otros relacionados. Estas llantas rodillo son generalmente utilizadas en proyectos
de construcción de autopistas de primera clase, para realizar la compactación final de las
superficies de asfalto. Además, son indispensables para la construcción de las vías para
trenes de alta velocidad, aeropuertos, etc.

3
CARACTERISTICAS
 Su diseño con estructura compacta y bajo centro de gravedad
 La cabina espaciosa, combinada con excelentes dispositivos de ventilación
(opcionales)
VENTAJAS
 Compacta a mayores espesores que el pata de cabra %Produce una superficie
relativamente lisa resistente a la lluvia
 Permite compactar suelos con partículas grandes �s áreas húmedas del rellenos se
detectan observando el sucio de las llantas
 Se le puede utilizar para compactar pavimentos asfálticos

DESVENTAJAS
 Se requiere escarificar entre capas
 No rompe los terrones de suelos

4
CAMPO DE APLICACIÓN

Los compactadores de neumáticos se utilizan para todas las tareas típicas en la

compactación.
Entre ellos:
 Movimiento de tierras y en asfalto
 Compactación de capas estabilizadas
 Comprimir la gravilla durante el tratamiento de superficies

CASAS PRODUCTORAS O FABRICANTES DE EQUIPO

5
6
2.2-COMPACTADOR DE RODILLO LISO

Un compactador de rodillo liso es una máquina autopropulsada para compactar capas de

tierra que se caracteriza por estar compuesto por un cilindro metálico vibratorio liso (con o
sin tracción) que actuará como elemento de compactación y dos neumáticos traseros de
tracción.
Los rodillos vibratorios producen mejor compactación, especialmente en suelos granulares,
poco o no cohesivos, debido a que los impulsos vibratorios neutralizan la fuerza friccional
entre las partículas del suelo, permitiendo de esta manera que las capas más profundas
vibren y se asienten.

FUNCIONAMIENTO
Tiene su fundamento en la presencia combinada del peso estático y de una fuerza dinámica
generadora de vibración. Utilizan una masa excéntrica que gira dentro de un rodillo liso,
produciendo una fuerza centrifuga que se suma al peso de la máquina al producir la
correspondiente presión sobre el suelo

7
APLICACIONES DEL COMPACTADOR DE RODILLO LISO
COMPACTACION DE TALUDES CON AYUDA DE GRUA

COMPACTADOR DE RODILLO LISO EN PAVIMENTACION

8
CASAS PRODUCTORAS O FABRICANTES

9
2.3- COMPACTADOR VIBRANTE PATA DE CABRA.
Es un cilindro metálico que tiene su superficie conformada con una serie de puntas tronco-
cónicas. Puede operar arrastrado por tractor o ser autopropulsado. La característica de este
equipo de construcción es que concentra la carga en las patas, las que penetran en el suelo
compactando en consecuencia desde abajo hacia arriba.
Rodillo de patas de cabra
Estos Compactadores concentran su peso sobre la pequeña superficie de las puntas tronco
cónicas solidarias al rodillo, ejerciendo por lo tanto unas presiones estáticas muy grandes en
los puntos en que las mencionadas partes penetran en el suelo.

10
TRABAJABILIDAD
Conforme se van dando pasadas y el material se compacta , dichas partes profundizan cada
ves menos el terreno, llegando un momento en que no se aprecia mejora alguna , pues la
superficie , en una profundidad de unos 6cm siempre quedara distorsionada . al pasar la
maquina nuevamente sobre el material se compacta perfectamente esa superficie
distorsionada de la capa anterior

Especificaciones:
Este tipo de compactador trabaja bien con suelos coherentes, sin piedras, en capas de 20
cm.
Con humedad adecuada, se consiguen resultados satisfactorios en unas 8/10 pasadas.
Debido a su alta presión especifica (15/30 kg/cm2) y a los efectos de amasado que
producen las partes, compactan bien los suelos altamente plásticos, con poco contenido de
agua e incluso pobres de aire y de vacíos.

RENDIMIENTO
Los pesos de estos Compactadores oscilan entre 1.000 y 8.000 kg., pudiendo acoplarse en
paralelo o en también varias unidades para obtener mejores rendimientos. Generalmente los
rendimientos son bastante buenos y por lo mismo es una de las

11
SUPERFICIE DE CONTACTO:
Existen varios tipos de compactador fundados en el mismo principio, con los que se
consiguen también presiones especificas altas, solo con modificar las superficies de
contacto tales como rejas, trenes de ruedas pequeñas, etc.
maquinarias mas utilizadas, por versatilidad y eficacia.

CASAS PRODUCTORAS O FABRICANTES

12
2.4-COMPACTADOR DE EJES LISOS

Los compactadores con tambor liso producen resultados viables de forma constante a la
hora de compactar materiales granulares y semicohesivos
Aplicaciones del Compactador de Ejes Lisos
Se utiliza para compactar sub-bases o mezclas bituminosas en caliente tras su extendido
mediante los rodillos vibratorios que contiene.

13
Su campo de Aplicación:
 Autopistas, carreteras o autovías.
 Construcción de aeródromos.
 Carreteras Urbanas.

CASAS PRODUCTORAS O FABRICANTES

14
3.-CONCLUSION
En la compactación siempre existirán factores que inciden en los resultados finales y
debemos tenerlos en cuenta al momento de utilizar una maquinaria o equipo, estos factores
son principalmente el peso de la maquina y su velocidad de avance, ya que de ello
dependerá una buena compactación, por supuesto también un uso adecuado y
mantenimiento especificado por cada proveedor.
