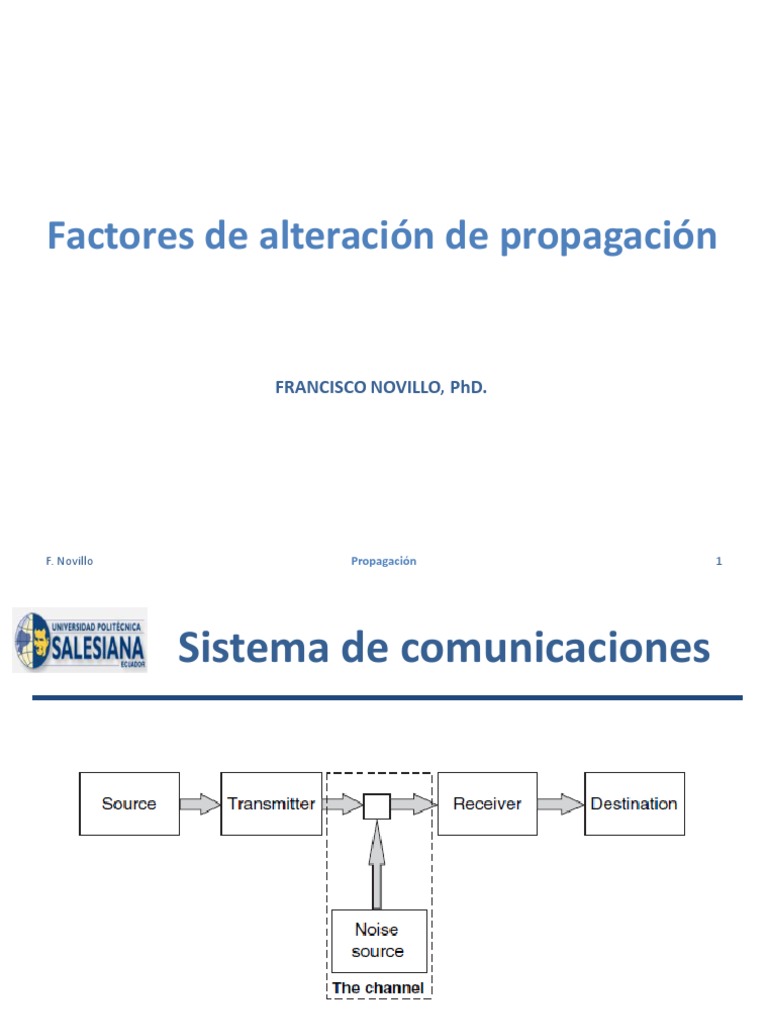

Factores de alteración de propagación

FRANCISCO NOVILLO, PhD.

F. Novillo Propagación 1
 Sistema de comunicaciones

F. Novillo 2
Propagación
 Tipos de ruido en el canal
inalámbrico

▪ El ruido aditivo surge del ruido generado dentro

del propio receptor, como el ruido térmico y de
disparo en componentes pasivos y activos y
también de fuentes externas tales como efectos
atmosféricos, radiación cósmica e interferencia
de otros transmisores y aparatos eléctricos.
F. Novillo 3
Propagación
 Tipos de ruido en el canal
inalámbrico
▪ El ruido multiplicativo surge de los diversos procesos
encontrados por las ondas en su camino desde la antena
transmisora hasta la antena receptora. Algunos de ellos:
▪ Las características direccionales de las antenas tanto del
transmisor como del receptor;
▪ Reflexión (de las superficies lisas de las paredes y colinas);
▪ Absorción (por paredes, árboles y por la atmósfera);
▪ Dispersión (desde superficies ásperas como el mar, terreno
áspero y las hojas y ramas de árboles);
▪ Difracción (desde bordes, como la construcción de tejados y
cumbres);
▪ Refracción (debido a capas atmosféricas y materiales
estratificados o en capas).

F. Novillo 4
Propagación
 Desvanecimientos canal radio
▪ Es convencional subdiviir aún más los procesos
multiplicativos del canal en tres tipos de
desvanecimientos (i.e. fading): path loss, shadowing (or
slow fading) and fast fading (or multipath fading).
▪ Estos aparecen como procesos que varían en el tiempo
entre las antenas, como se muestra en la Figura.
▪ Todos estos procesos varían según las posiciones
relativas del transmisor y del receptor cambien y como
cualquier
▪ Los objetos o materiales que contribuyen entre las
antenas se mueven.

F. Novillo 5
Propagación
 Desvanecimientos canal radio

F. Novillo 6
Propagación
 Desvanecimientos en el canal
radio
▪ Un sistema típico puede implicar variaciones en la pérdida de trayectoria de
alrededor de 150 dB sobre su área de cobertura diseñada.

▪ Superpuesto a la pérdida de trayectoria es el sombreado, que cambia más

rápidamente, con variaciones significativas sobre distancias de cientos de
metros y generalmente con variaciones de hasta unos 20 dB. Sombra surge
debido a la naturaleza variable de las obstrucciones particulares entre la
base y el móvil, tales como en particular edificios altos o bosques densos.

▪ El desvanecimiento rápido implica variaciones en la escala de una media

longitud de onda (50 cm a 300 MHz, 17 cm a 900 MHz) e introduce con
frecuencia variaciones tan grandes como 35-40 dB. Es el resultado de la
interferencia constructiva y destructiva entre múltiples ondas que llegan al
móvil desde la estación base.

F. Novillo 7
Propagación
F. Novillo 8
Propagación
 Medición de canal radio

F. Novillo 9
Propagación
 Shadowing(slow fading)
Sombra (desvanecimiento lento)
▪ En la práctica, sin embargo, el desorden particular (edificios,
árboles) a lo largo de una trayectoria a una distancia dada
será diferente para cada trayecto, causando variaciones con
respecto al valor nominal dado por los modelos de pérdida
de trayecto, como lo demuestra la gran dispersión evidente
en las mediciones.
▪ Algunos caminos sufrirán una mayor pérdida, mientras que
otros serán menos obstruidos y tendrán una mayor
intensidad de señal, como se ilustra en la Figura.
▪ Este fenómeno se denomina sombreado o decoloración
lenta. Es crucial explicar esto para predecir la fiabilidad de la
cobertura proporcionada por cualquier sistema celular móvil.

F. Novillo 10
Propagación
 Shadowing

F. Novillo 11
Propagación
 Shadowing
▪ Variación
típica del
shadowing
con la
posición del
móvil a una
distancia
fija de la BS

F. Novillo 12
Propagación
 Shadowing
▪ Función de
densidad
de
probabilida
d del
shadowing

F. Novillo 13
Propagación
 Shadowing
▪ La desviación estándar de la distribución de
sombra (en decibelios) se conoce como la
variabilidad de localización, 𝜎L.
▪ La variabilidad de localización varía con la
frecuencia, la altura de las antenas y el
ambiente; Es mayor en áreas suburbanas y
menor en áreas abiertas. Normalmente está en
el rango de 5-12 dB.

F. Novillo 14
Propagación
 Shadowing
▪ Borde de celda
▪ Cuando se incluye sombreado, la pérdida de
trayectoria total se convierte en una variable
aleatoria, dada por:

▪ Donde L50 es la pérdida de propagación a una distancia

dada, predecida por un modelo de propagación.
▪ Ls es el componente de sombreado, una variable
aleatoria Gaussiana de media cero, con desviación
estándar L.

F. Novillo 15
Propagación
 Shadowing
▪ La función de densidad de probabilidad de Ls
es:

F. Novillo 16
Propagación
 Shadowing
▪ Con el fin de proporcionar comunicaciones
fiables a una distancia determinada, un margen
de desvanecimiento adicional se tiene que
añadir al presupuesto del enlace de acuerdo
con la fiabilidad requerida por el sistema.

F. Novillo 17
Propagación
 Shadowing
▪ En la Figura, el rango de celdas sería alrededor de
9,5 km si se omitiera el sombreado, entonces sólo
el 50% de las ubicaciones en el borde de la celda se
cubrirían adecuadamente.
▪ Mediante la adición del margen de
desvanecimiento, el radio de la celda se reduce a
unos 5,5 km, pero la fiabilidad se incrementa
mucho, ya que una proporción mucho menor de
puntos supera la pérdida de trayectoria máxima
aceptable.

F. Novillo 18
Propagación
 Shadowing

F. Novillo 19
Propagación
 Shadowing
▪ La probabilidad de que el sombreado aumente la pérdida de la
trayectoria mediana al menos z [dB] es entonces dada por:

▪ Entonces es conveniente normalizar la variable z por la variabilidad

de localización:

▪ Donde la función Q (.) es la distribución normal acumulativa

complementaria. Valores para Q pueden calcularse a partir de erfc
(.), El valor acumulativo estándar Función de error, utilizando:

F. Novillo 20
Propagación
 Shadowing
▪ Q (t) se representa en la figura y puede utilizarse para evaluar el margen
de sombreado necesario para cualquier variabilidad de localización,
poniendo t=z/𝝈L.

F. Novillo 21
Propagación
 Shadowing: Ejemplo
▪ Un sistema de comunicaciones móviles tiene que
proporcionar un 90% de comunicaciones exitosas en la
periferia de la cobertura.
▪ El sistema funciona en un ambiente donde la propagación
puede ser descrita por un modelo de tierra plano más un
factor de desorden de 20 dB, con sombra de variabilidad de
localización 6 dB.
▪ La pérdida de trayectoria máxima aceptable para el sistema
es de 140 dB. Las alturas de la antena para el sistema son hm=
1,5m y hb=30 m.
▪ A) Determine el rango del sistema.
▪ B) ¿Cómo se modifica este rango si la variabilidad de
localización aumenta a 8 dB?

F. Novillo 22
Propagación
 Shadowing
▪ La pérdida de trayectoria total viene dada por la suma de la pérdida de tierra
plana, el factor de desorden y la pérdida de sombreado:

▪ Para hallar LS, tomamos el valor de t=z/𝝈L para el cual la pérdida de trayectoria es
menor que el valor máximo aceptable para al menos el 90% de ubicaciones, o
cuando Q(t)=10%=0,1.
▪ De la figura se observa que esto ocurre cuando t1.25, multiplicando esto por la
variabilidad de ubicación se tiene:

F. Novillo 23
Propagación
 Shadowing
▪ Si 𝝈L sube a 8 dB, el margen de sombra Ls=10dB
y d=3,8 km.
▪ Por lo tanto, la sombra tiene un efecto decisivo
en el rango del sistema.

F. Novillo 24
Propagación
 Shadowing
▪ La probabilidad de interrupción (Outage
probability), es decir, la probabilidad de que LT>
140 dB sea:

F. Novillo 25
Propagación
▪ En consecuencia, la fracción de lugares
cubiertos en un rango r es:

▪ Donde Lm es el máximo aceptable path los y L(r) es el modelo de

pérdida de trayectoria media, evaluada a una distancia r: M=(Lm-
L(r)) es el margen de desvanecimiento elegido para el sistema.

F. Novillo 26
Propagación
 Shadowing: celda completa
▪ Al estar más
cerca de la base
el porcentaje es
alto y parecido
en todos los
móviles
▪ Al separarse de
la base el tener
más variabilidad
involucra tener
menos certeza
en la cobertura

F. Novillo 27
Propagación
 Shadowing: celda completa
▪ Considerando que el radio de una celda es ‘rmax’, con un anillo
representativo de radio ‘r’ de ancho ‘∆r’.
▪ La probabilidad de cobertura de este anillo es pe(r) y la cobertura
de la celda completa es pcell.
▪ La probabilidad de cobertura para la celda completa, pcell es la
suma del área asociada por todos los anillos de radio 0 a rmax
multiplicado por su correspondiente porcentaje de cobertura
dividido por el área de la celda completa.

F. Novillo 28
Propagación
 Probabilidad de Cobertura en
una Celda
▪ A medida que se reduce el radio de los anillos, la suma se convierte
en una integral en el límite r 0, y se tiene:

1.

Donde erf(x)=1-erfc(x)
2.
Y L(r)

3. Donde

▪ N es una constante del modelo o exponente de path loss

▪ Lref es la pérdida prevista a una distancia de referencia rref
 Variabilidad de Ubicación
▪ Existe una tendencia a que la variabilidad de
ubicación (𝜎𝐿 ) aumente con la frecuencia y que
depende del entorno.
▪ Los entornos suburbanos tienden a proporcionar la
mayor variabilidad, debido a la gran variación en
las características del desorden local.
▪ Los entornos urbanos tienen una variabilidad
bastante menor, aunque la perdida total del
camino sería mayor.
▪ La figura también incluye trazos de una relación empírica ajustada a las
curvas de [Okumura, 68] y elegidas para variar suavemente hasta 20 GHz.
▪ Esto viene dado por A=5.2 en el caso urbano y 6.6 en el caso suburbano.
▪ Tenga en cuenta que estos valores se aplican solo a macroceldas.
 Shadowing Correlacionado
▪ Hasta el momento, el shadowing en cada
camino de propagación de la estación base al
móvil se ha considerado de forma
independiente.

▪ En esta sección, consideramos la forma en que

se relaciona el sombreado experimentado en
los caminos cercanos.
 Shadowing Correlacionado
▪ Considerando dos móviles separados por una pequeña
distancia rm y cada uno puede recibir señales de dos
estaciones bases. Alternativamente, las dos ubicaciones
móviles pueden representar dos posiciones de un solo
móvil, separadas por un intervalo de tiempo. Cada una
de las rutas entre la base y las ubicaciones móviles está
marcada con el valor del sombreado asociado con esa
ruta. Cada una de las cuatro rutas de sombreado puede
asumirse como normal de registro, por lo que los valores
de sombreado S11, S12, S21 y S22 son variables
aleatorias gaussianas de media cero cuando se expresan
en decibelios.
 Shadowing Correlacionado
▪ Hay dos tipos de correlaciones por distinguir:

– Correlaciones entre dos ubicaciones móviles, que reciben

señales de una estación base única, como entre S11 y S12 o
entre S21 y S22. Estas son correlaciones en serie, o
simplemente la autocorrelación del sombreado que
experimenta un solo móvil mientras se mueve.

– Correlaciones entre dos ubicaciones de estaciones base

como recibidas en una única ubicación móvil, como entre
S11 y S21 o entre S12 y S22. Estas son correlaciones de sitio
a sitio o simplemente correlaciones cruzadas.
 Correlación Serial
▪ Definida por la siguiente ecuación:

▪ Donde 𝜎1 y 𝜎2 corresponden a la variabilidad de

ubicación de dos caminos. Si ambos caminos se
encuentran en el mismo tipo de ambiente la
ecuación puede expresarse de la siguiente
manera.
 Correlación Serial
▪ La correlación serial afecta la velocidad a la que la pérdida
total de ruta experimentada por un móvil varía en el tiempo
a medida que se mueve.
▪ Esto tiene un efecto particularmente significativo en los
procesos de control de potencia, donde la estación base
típicamente ordena al móvil que ajuste su potencia de
transmisión para mantener la potencia recibida por la
estación base dentro de los límites prescritos.
▪ Este proceso tiene que ser particularmente preciso en
sistemas CDMA, donde todos los móviles deben ser recibidos
por la estación base esencialmente con la misma potencia
para maximizar la capacidad del sistema.
 Correlación sitio a sitio
▪ Definida por la siguiente ecuación:

▪ En este caso, los dos caminos pueden estar muy

separados y ser de diferente longitud. Aunque
también pueden involucrar entornos bastante
diferentes, la variabilidad de la ubicación asociada
con las rutas también puede ser diferente.
 Correlación sitio a sitio
▪ Las dos estaciones base involucradas en el proceso
pueden estar en el mismo canal, en cuyo caso el móvil
experimentará algún nivel de interferencia desde la
estación base a la que no está conectado actualmente.
▪ El sistema generalmente está diseñado para evitar esto
al proporcionar una separación suficiente entre las
estaciones base de modo que la estación base
interferente esté considerablemente más alejada que la
deseada, dando como resultado una relación señal /
interferencia (C/I) relativamente grande.
 Correlación Cruzada de
Shadowing
▪ Problemas de diseño del sistema que pueden verse afectados
por la correlación cruzada shadowing:
– Selección óptima de ancho de haz de antena para sectorización.
– Rendimiento del traspaso continuo y diversidad del sitio, incluidas
la transmisión simultánea y la operación casi sincrónica, donde
varios sitios base pueden estar involucrados en la comunicación
con un único dispositivo móvil. Dichos esquemas proporcionan la
ganancia máxima cuando la correlación es baja, en contraste con
la situación de interferencia convencional descrita anteriormente.
– Planificación de frecuencia óptima para minimizar la interferencia
y, por lo tanto, maximizar la capacidad.
– Cálculo del rendimiento adaptativo de la antena.
 Correlación Cruzada de
Shadowing
▪ Desafortunadamente, actualmente no existe un modelo bien
acordado para predecir la correlación. Aquí se propone un modelo
aproximado que tiene alguna base física, pero que requiere más
pruebas contra las mediciones. Incluye dos variables clave:
– El ángulo entre las dos rutas entre las estaciones base y el móvil. Si este
ángulo es pequeño, los dos perfiles de ruta comparten muchos
elementos comunes y se espera que tengan una alta correlación. Por lo
tanto, la correlación debería disminuir al aumentar la diferencia de
ángulo de llegada.
– Los valores relativos de las dos longitudes de camino. Si la diferencia de
ángulo de llegada es cero, se espera que la correlación sea una cuando
las longitudes de trayectoria son iguales. A medida que aumenta una de
las longitudes de camino, incorpora elementos que no son comunes a la
ruta más corta, por lo que la correlación disminuye.
 Correlación Cruzada de
Shadowing
▪ Una ilustración de estos puntos se puede
observar en la figura.

▪ La diferencia de ángulo de llegada se denota

por Φ y cada una de las trayectorias se
compone de un número de elementos
individuales que contribuyen al proceso de
sombreado con tamaños ∆r a lo largo de la
trayectoria ∆t transversalmente a ella.
 Correlación Cruzada de
Shadowing
▪ Si se supone que todos los elementos son
independientes e iguales en su contribución al
proceso general de dispersión, entonces se puede
deducir el siguiente modelo simple para la
correlación cruzada:

▪ Donde r1 se considera la menor de las dos

longitudes de camino y 𝜙 𝑇 se puede representar
como:
 Correlación Cruzada de
Shadowing
▪ En la práctica, la suposición de que cada uno de los
elementos sombreados no está correlacionado por
completo es probable que no sea válida, ya que tanto el
terreno como los edificios tienen una estructura definida
asociada a ellos, lo que generará una correlación
significativa incluso cuando la diferencia de ángulo de
llegada esté próxima a 180º. Para explicar esto de una
manera simple, se permite que la variación con Φ se
modifique a una velocidad diferente, parametrizada por
un exponente φ. Este valor variará en la práctica de
acuerdo con el tamaño y las alturas del terreno y el
desorden, y de acuerdo con las alturas de las antenas de
la estación base en relación con ellos.
 Correlación Cruzada de
Shadowing
▪ El modelo final es entonces:
Narrowband Fast Fading
 Canal en banda base
▪ Señal en banda base

▪ donde a (t) es la envolvente de s (t),? (t) denota la fase

y fc es la frecuencia portadora.
▪ la representación compleja de banda base de s (t), es
decir, u (t). Es completamente equivalente a s (t),

▪ la parte real:

F. Novillo 50
Propagación
 Canal en banda base
▪ La potencia media en tal señal viene dada por el valor
esperado de su magnitud al cuadrado dividido por 2:

F. Novillo 51
Propagación
 Canal AWGN

F. Novillo 52
Propagación
 Canal AWGN
▪ La señal recibida en el tiempo t, y (t)

▪ donde n (t) es la forma de onda del ruido, u (t) es la señal

modulada y A es la pérdida total del trayecto, que se
supone que no varía con el tiempo.
▪ Suponiendo una representación de banda base
compleja para todas las señales, el ruido se compone
de componentes reales e imaginarios xn(t) y yn(t),
respectivamente,

▪ Tanto xn(t) y yn(t), son procesos gaussianos reales,

independientes, de media cero, cada uno con una
desviación estándar de n.
F. Novillo 53
Propagación
 Canal AWGN
▪ La potencia de ruido media está dada por

▪ La relación señal-ruido (SNR) en la entrada del

demodulador es entonces

F. Novillo 54
Propagación
 Canal AWGN
▪ Otra forma de expresar la SNR es más apropiada
para las señales, como las señales digitales, que
consisten en símbolos con una duración finita T.
▪ Si cada símbolo tiene energía Es, entonces
Es=A2T/2.

▪ Si el ruido está contenido dentro de un ancho de

banda B=1/T, y tiene una densidad espectral de
potencia N0, entonces Pn=BN0=N0/T=2n.

▪ Sin embargo,  y Es/N0 siempre serán

proporcionales.
F. Novillo 55
Propagación
 Canal AWGN
▪ Por lo tanto:

▪ El rendimiento de la tasa de error de un

sistema digital en términos de la SNR
correspondiente por bit:

▪ Donde m es el número de bits por símbolo.

F. Novillo 56
Propagación
 Canal AWGN
▪ El rendimiento de tasa de error de cualquier esquema
de modulación en AWGN con densidad espectral de
potencia N0 depende de la distancia euclidiana d entre
las formas de onda transmitidas correspondientes a
diferentes bits transmitidos de acuerdo con

F. Novillo 57
Propagación
 Canal AWGN
▪ En el caso de BPSK, las dos señales
correspondientes a un 1 y 0 binarios pueden
representarse por:

F. Novillo 58
Propagación
 Canal AWGN

F. Novillo 59
Propagación
 Canal de desvanecimiento de
banda angosta

F. Novillo 60
Propagación
 Canal de desvanecimiento de
banda angosta
▪ Como el desvanecimiento varía con el tiempo, la SNR en la
entrada del demodulador también varía con el tiempo.

▪ Por lo tanto, es necesario, en contraste con el caso AWGN,

distinguir entre la SNR instantánea, (t) y la SNR media, .

▪ La señal recibida en el tiempo t es:

▪ donde (t) es el coeficiente de desvanecimiento

complejo en el tiempo t.

F. Novillo 61
Propagación
 Canal de desvanecimiento de
banda angosta
▪ Si el desvanecimiento se supone constante durante la
duración del símbolo transmitido, entonces (t)
también es constante sobre un símbolo:

▪ se necesitan dos cosas para encontrar el rendimiento

de un sistema en el canal de desvanecimiento de
banda estrecha: la SNR media y una descripción de la
forma en que el desvanecimiento hace que la SNR
instantánea varíe en relación con esta media.
F. Novillo 62
Propagación
 ¿Cuándo ocurre el
desvanecimiento?
▪ Un transmisor y un receptor están rodeados por objetos que reflejan
y dispersan la energía transmitida, lo que hace que varias ondas
lleguen al receptor a través de diferentes rutas. Esto es propagación
multi-trayecto.
▪ Como la onda directa desde el transmisor al receptor está bloqueada,
esta situación se denomina propagación sin línea de vista (NLOS).
▪ Cada una de las ondas tiene una fase diferente y esta fase se puede
considerar como una distribución uniforme e independiente.
 ¿Cuándo ocurre el
desvanecimiento?
▪ La figura muestra el caso de línea de vista (LOS), donde se recibe una sola
ruta fuerte junto con la energía multi-trayecto de los dispersores locales.
▪ No se intenta predecir el valor exacto de la intensidad de la señal que se
deriva del desvanecimiento por trayectos múltiples, ya que esto requeriría
un conocimiento muy exacto de las posiciones y las características
electromagnéticas de todos los difusores.
▪ En cambio, se usa una descripción estadística, que será muy diferente para
los casos LOS y NLOS.
 Distribución Rayleigh
▪ Su función de densidad de probabilidad es:

▪ Donde σ es la desviación estándar de las partes

real o imaginaria de x. La potencia total en α es:
Distribución Rayleigh
 Distribución Rayleigh
▪ La distribución de Rayleigh es una excelente
aproximación a las estadísticas de amplitud de
desvanecimiento medidas para los canales de
desvanecimiento móvil en situaciones NLOS.
▪ Dichos canales son canales con
desvanecimiento Rayleigh o simplemente
canales Rayleigh.
 Distribución Rayleigh
▪ Algunas otras propiedades útiles de la
distribución de Rayleigh se dan a
continuación:

F. Novillo 68
Propagación
 Distribución de la SNR para un
canal Rayleigh
▪ Es útil conocer la distribución de la relación
instantánea de señal a ruido  que surge cuando
la señal de entrada en un receptor es Rayleigh:

▪ La SNR promedio para el canal Γ es la media de 

 Distribución de la SNR para un
canal Rayleigh
▪ Para encontrar la distribución de  dada la
distribución de r, usamos la identidad:

▪ Combinando esto con la ecuación de

distribución de Rayleigh:
 Distribución de la SNR para un
canal Rayleigh
▪ Finalmente, la pdf es:

▪ La cdf:
Distribución de la SNR para un
canal Rayleigh
 Distribución de la SNR para un
canal Rayleigh

F. Novillo 73
Propagación
 Distribución de la SNR para un
canal Rayleigh: Ejemplo
▪ Se sabe que un receptor móvil produce tasas de
error de bit aceptables cuando la SNR
instantánea es igual o superior a un valor
umbral de 9 dB.
▪ ¿Qué SNR medio es requerido en un canal
Rayleigh para obtener tasas de error aceptables
el 99.9% del tiempo?

F. Novillo 74
Propagación
 Distribución de la SNR para un
canal Rayleigh: Ejemplo
▪ Para una tasa de éxito del 99.9%, la probabilidad
de que la SNR sea menor que 9dB es (100-
99.9)/100= 1x10-3.

▪ De la figura, o usando la ecuación, esto se logra

para una SNR de 30 dB por debajo de la media.

▪ Por lo tanto, la SNR media debe ser de 30+9=39

dB.

F. Novillo 75
Propagación
 Distribución Rice
▪ Su función de densidad de probabilidad es:

▪ Donde 𝜎 2 es la varianza de cualquiera de los

componentes reales o imaginarios de la parte de
trayectos múltiples solo y s es la magnitud del
componente LOS.
▪ La distribución de Rice a veces también se conoce como
la distribución de Nakagami-Rice o la distribución de
Nakagami-n.
 Distribución Rice
▪ La PDF Rice puede ser expresada en términos de
la variable, k, usualmente conocida como factor
de Rice y se define como:

▪ Entonces, la PDF puede expresarse como:

F. Novillo 80
Propagación
 Distribución Rice
▪ A medida que aumenta el factor k, la probabilidad de encontrar un
desvanecimiento profundo se reduce, por lo que la tasa de error medio
disminuirá.
▪ El canal Rice es, por lo tanto, un canal más "amigable" que el caso
Rayleigh, que representa en algunos sentidos un canal móvil del "peor de
los casos".
▪ Para desvanecimientos profundos, sin embargo, la distribución de Rice
siempre tiende a una pendiente de 10 dB por década de probabilidad, al
igual que en la distribución de Rayleigh. Este límite solo se encuentra en
niveles de desvanecimiento muy profundos en el caso de valores grandes
de k.
▪ Tenga en cuenta que la distribución de Rice se aplica siempre que un
camino sea mucho más fuerte que el otro multi-trayecto. Esto puede
ocurrir incluso en casos NLOS donde la potencia dispersa de un objeto es
particularmente fuerte.
▪ La tasa de error de bit para un canal de Rice de desvanecimiento lento es
intermedia entre los casos AWGN y Rayleigh; el valor preciso depende del
valor k.
 Distribución de la SNR para un
canal Rice: Ejemplo
▪ Se sabe que un receptor móvil produce tasas de
error de bit aceptables cuando la SNR
instantánea es igual o superior a un valor
umbral de 9 dB.
▪ ¿Qué SNR medio es requerido en un canal Rice
con k=10 para obtener tasas de error
aceptables el 99.9% del tiempo?

F. Novillo 83
Propagación
▪ Con una probabilidad de desvanecimiento de
10-3 y k=10, la SNR es aproximadamente 7 dB
inferior a la media, utilizando la Figura 10.18.
▪ Por lo tanto, la SNR media requerida es 7+9=16
dB.
▪ Por lo tanto, la potencia transmitida puede ser
23 dB menor que en el canal de Rayleigh para el
mismo rendimiento de BER.

F. Novillo 84
Propagación
 Distribución Nakagami-m
▪ Su función de densidad de probabilidad es:

▪ Donde Γ ∙ es la función gamma; Ω es el

segundo momento y el parámetro m define la
profundidad del desvanecimiento.
 El efecto Doppler
▪ La figura muestra un móvil que se mueve en línea recta con una
velocidad v.
▪ Su dirección de movimiento forma un ángulo  a la dirección de llegada
de una onda horizontal entrante a la frecuencia f, donde la fuente de la
onda se supone estacionaria.
▪ El efecto Doppler resulta en un cambio de la frecuencia aparente de la
onda que llega, según lo observado por el móvil, por un factor
proporcional al componente de la velocidad del móvil en la dirección de
la onda.
▪ Si el móvil se mueve hacia la fuente de la onda, la frecuencia aparente
aumenta; la frecuencia aparente disminuye para alejarse de la fuente.
▪ Esto ocurre porque el móvil cruza los frentes de onda de la onda entrante
a una velocidad diferente de cuando está estacionario.
 El efecto Doppler
▪ El cambio aparente en la frecuencia, el
desplazamiento Doppler fd, está dado por la
velocidad a la que el móvil cruza los frentes de
onda de la señal que llega

▪ Donde fm es el máximo desplazamiento

Doppler, i.e. =0
 Esparcimiento Doppler
▪ Cuando se produce la propagación multi-trayecto, las ondas llegan
en varias direcciones, cada una de las cuales tiene su propia
frecuencia Doppler asociada.
▪ Por lo tanto, el ancho de banda de la señal recibida se extiende en
relación con su ancho de banda transmitido. Este es el fenómeno
del esparcimiento Doppler.
▪ La forma exacta del espectro resultante depende de las amplitudes
y direcciones relativas de cada una de las ondas entrantes, pero el
ancho espectral general se denomina ancho de banda Doppler.
 El espectro Doppler clásico
▪ La forma y extensión del espectro Doppler tiene un efecto significativo en las estadísticas de
desvanecimiento de segundo orden de la señal móvil. Para analizar estos efectos, es
necesario suponer un modelo razonable de las estadísticas del ángulo de llegada de los multi-
paths. En el modelo más comúnmente utilizado para la propagación Doppler móvil, se
supone que las ondas que llegan al móvil tienen la misma probabilidad de provenir de
cualquier ángulo horizontal.
 El espectro Doppler clásico
▪ El espectro de potencia de la señal recibida,
S(f), está dada por la siguiente expresión:
 Función de autocorrelación
▪ Otra forma de ver el efecto de la dispersión
Doppler es en el dominio del tiempo. Para un
proceso aleatorio, la transformada de Fourier
inversa de la densidad espectral de potencia es la
función de autocorrelación. Esta función expresa la
correlación entre una señal en un momento dado y
su valor en algún retraso de tiempo τ.
▪ La función de autocorrelación normalizada para la
señal de desvanecimiento compleja recibida 𝛼 𝑡
está definida por
 Función de autocorrelación
▪ En el caso del espectro clásico con desvanecimiento
Rayleigh, el resultado es el siguiente

▪ Este proceso conduce a una definición del tiempo de

coherencia Tc para un canal como el tiempo durante el
cual el canal se puede suponer constante. Esto está
garantizado si la función de autocorrelación normalizada
permanece cerca de la unidad durante el tiempo
considerado. El tiempo de coherencia es, por lo tanto,
inversamente proporcional a la propagación Doppler del
canal
Wideband Fast Fading
 Introducción
▪ En el canal de banda estrecha, el desvanecimiento por trayectos
múltiples se produce como resultado de pequeñas diferencias en la
longitud de trayecto entre los rayos provenientes de los difusores en
las inmediaciones del móvil. Estas diferencias, del orden de unas
pocas longitudes de onda, conducen a diferencias de fase
significativas. Sin embargo, todos los rayos llegan esencialmente al
mismo tiempo, por lo que todas las frecuencias dentro de un amplio
ancho de banda se ven afectadas de la misma manera.
▪ Por el contrario, si los difusores fuertes existen bien fuera de la ruta
del gran círculo entre la base y el móvil, las diferencias de tiempo
pueden ser significativas. Si los retrasos relativos son grandes en
comparación con la unidad básica de información transmitida en el
canal (generalmente un símbolo o un bit), la señal experimentará una
distorsión significativa, que varía a lo largo del ancho de banda del
canal. El canal es entonces un canal de banda ancha y cualquier
modelo necesita tener en cuenta estos efectos.
 Causas físicas
▪ La figura 11.1 muestra una situación en la cual la señal que llega a un móvil está compuesta por dos
"haces" de retardos considerablemente diferentes. Cada haz está compuesto de varias ondas
individuales debido a las características de dispersión aproximadas de los obstáculos y, por lo tanto,
puede estar sujeto a desvanecimiento a medida que el móvil se mueve. Si el retraso relativo de los
haces es τ, se experimentará el desvanecimiento de banda ancha siempre que el sistema transmita
señales que son comparables en duración τ o más cortas. Por lo tanto, la definición de un canal de
banda ancha incluye las características de la señal y el canal.
 Modelo del canal banda ancha
▪ La forma estándar del modelo de canal para canales móviles
de banda ancha se muestra en la figura 11.6. Los efectos de
los difusores en intervalos de retardo discretos se agrupan en
'grifos' individuales con la misma demora; cada toque
representa un solo haz. Cada una de las tomas tiene una
ganancia que varía en el tiempo de acuerdo con las
estadísticas del canal de banda estrecha estándar.
Generalmente, se supone que los grifos no están
correlacionados entre sí, ya que cada uno surge de difusores
que son físicamente distintos y están separados por muchas
longitudes de onda. El canal es, por lo tanto, un filtro lineal
con una respuesta de impulso finito variable en el tiempo.
Puede implementarse con fines de simulación en forma
digital o analógica.
 Modelo del canal banda ancha
▪ La función básica que caracteriza el canal de banda
ancha es su respuesta de impulso variable en el tiempo.
La salida y en un momento t se puede encontrar desde la
entrada u al convolucionar la serie de tiempo de entrada
u (t) con la respuesta de impulso h (t, τ) del canal tal
como aparece en el tiempo t.

▪ Donde * denota convolución y τ es la variable de retraso.

 Parámetros del canal banda
ancha
▪ Las potencias relativas medias de las
derivaciones se especifican mediante el perfil
de retardo de potencia (PDP) para el canal,
definido como la variación de la potencia media
en el canal con retardo, por lo tanto
 Parámetros del canal banda
ancha
▪ Exceso de retraso: la demora de cualquier toque relativo
al primer toque que llega.
▪ Retraso total en exceso: la diferencia entre el retraso del
primer y el último toque de llegada; esta es la cantidad
por la cual el canal extiende la duración de un símbolo
transmitido.
▪ Retardo medio: el retraso correspondiente al "centro de
gravedad" del perfil; definido por

▪ Donde la potencia total en el canal es:

 Parámetros del canal banda
ancha
▪ Propagación de retraso RMS: el segundo
momento, o propagación, de los grifos; esto
toma en cuenta las potencias relativas de los
grifos, así como sus retrasos, lo que lo hace un
mejor indicador del rendimiento del sistema
que los otros parámetros; definido por
 Propagación de retraso RMS
▪ Es independiente del retardo medio y, por lo tanto, de la longitud del
camino real, estando definido solo por los retrasos relativos de
trayecto. La dispersión del retardo RMS es un buen indicador del
rendimiento de la tasa de error del sistema para los márgenes de
retardo moderados (dentro de la duración de un símbolo). Si la
dispersión del retardo RMS es mucho menor que la duración del
símbolo, no se encuentra un ISI significativo y se puede suponer que
el canal es de banda estrecha. Tenga en cuenta que el efecto de los
grifos retardados en (11.8) se pondera por el cuadrado del retraso.
Esto tiende a sobreestimar el efecto de los grifos con grandes retrasos
pero potencia muy pequeña, así que recuerde que la dispersión del
retardo RMS no es un indicador inequívoco de rendimiento. Sin
embargo, sirve como una forma conveniente de comparar diferentes
canales de banda ancha.
 Efectos en el dominio de la
frecuencia
▪ Aunque normalmente es natural considerar los
efectos del canal de banda ancha en el dominio del
tiempo, es igualmente válido considerar el canal
como un filtro con una respuesta de frecuencia
variable en el tiempo (Figura 11.10). La función
resultante es la función de transferencia variable
en el tiempo (TVT) T (f, t), definida como la
transformada de Fourier de la función de
dispersión de retardo de entrada con respecto a la
variable de retardo, τ.
Ejemplo
Solución
Solución
