HAAS
Alcaide Cerezo David 201510602
Cuahuey Estrada Jesus Antonio 201334527
Fuentes Luna Jesús Antonio 201441702
Cuautle Perez Saul 201526807
Garcia Ramirez Carlos Alejandro 201772646
Escalona Hernandez Juan Eduardo 201515268
Polanco Bernal Luis Fernando 201545478
Sánchez Espindola José Miguel 2012944

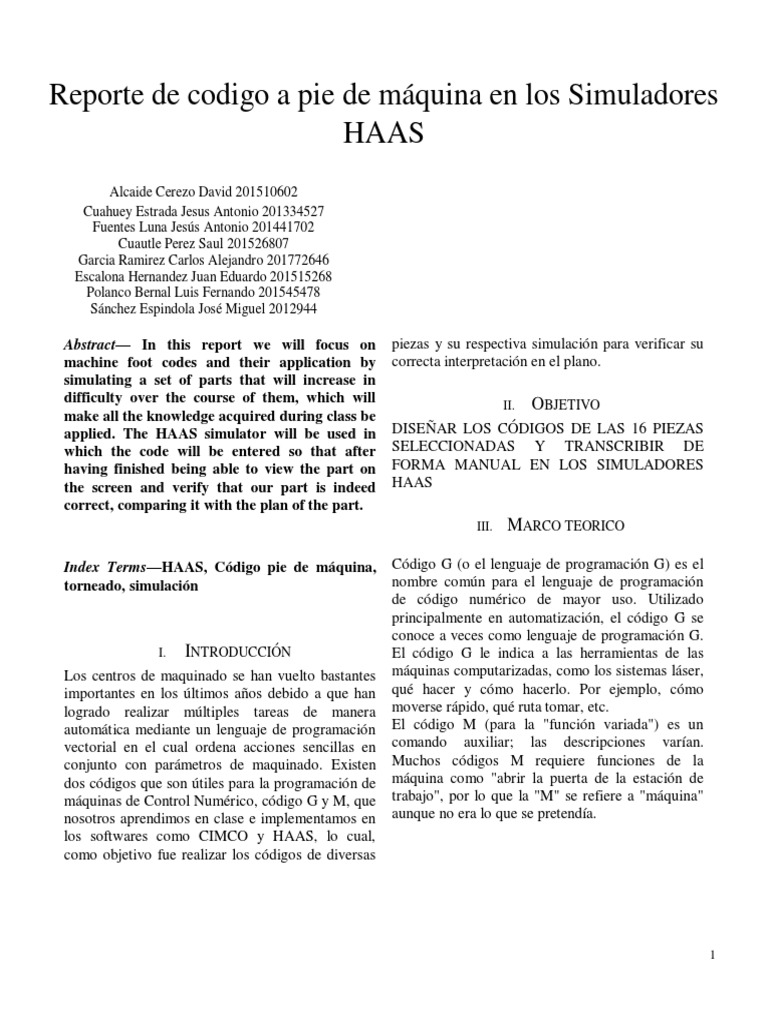

Abstract— In this report we will focus on piezas y su respectiva simulación para verificar su
machine foot codes and their application by correcta interpretación en el plano.
simulating a set of parts that will increase in
difficulty over the course of them, which will II. OBJETIVO
make all the knowledge acquired during class be
applied. The HAAS simulator will be used in DISEÑAR LOS CÓDIGOS DE LAS 16 PIEZAS
which the code will be entered so that after SELECCIONADAS Y TRANSCRIBIR DE
having finished being able to view the part on FORMA MANUAL EN LOS SIMULADORES
the screen and verify that our part is indeed HAAS
correct, comparing it with the plan of the part.
III. MARCO TEORICO
1
IV. PROCEDIMIENTO
Durante la programación de los codigos es necesario
desarrollar un orden de operaciones así como planear las
secuencias de principio a fin antes de escribir el programa,
realizar los calculos pertinentes para indicar las coordenadas
en el dibujo. Empleamos el simulador de HAAS para
implementar nuestros códigos de las piezas
respectivas y fuimos verificando que no tuviéramos
ningún error a la hora de simular, en caso contrario
debíamos corregir.
Pieza número 1.
O0001;
G20 G18 G98;
G28 U0 W0; Figura 1. Código, Plano, Simulación en Haas de la
M06 T101; pieza #1.
G50 S1200;
G96 M03 S350;
G54 G00 X1.5 Z0.;
G71 P1 Q2 U0.001 W0.001 D0.04 F5.;
N1 G00 X0.75;
G03 X1. Z-0.125 R0.125;
G01 Z-1.5;
G01 X1.35;
G03 X1.45 Z-1.55 R0.05;
G01 Z-2.;
N2 G00 X1.55;
G28 U0 W0;
M05;
M30;
Figura 1.1. Fotografía de evidencia del simulador Haas
de la pieza #1.
2
Pieza número 2.
O0001;
G20 G18 G98;
G28 U0 W0;
T101;
G50 S1200;
G96 M03 S350;
G54 G00 X1.5 Z0;
G71 U0.05 R0.05;
G71 P1 Q2 U0.001 W0.001 F5.;
N1 G00 X0.438;
G01 X.5 Z-0.031;
G01 Z-0.375;
G01 X0.875;
G01 Z-0.875;
G01 X1. Z-1.25;
G01 Z-1.375;
G02 X1.25 Z-1.5 R0.125;
G01 X1.45;
N2 G01 Z-2.;
G28 U0 W0;
M05 M30;
3
Pieza número 3.
O0001;
G20 G18 G98;
G28 U0 W0;
T101;
G50 S1200;
G96 M03 S350;
G00 G54 X1.5 Z0.;
G71 U0.05 R0.05;
G71 P1 Q2 U0.001 W0.001 F5.;
N1 G00 X0.25 ;
G03 X0.5 Z-0.125 R.125;
G01 Z-0.3125;
G02 X0.625 Z-0.375 R.0625;
G01 X.75;
G01 X.875 Z-0.4375;
G01 Z-0.625;
G01 X1.0 Z-1.5;
G01 X1.25;
G03 X1.375 Z-1.625 R.125;
G01 Z-1.875;
N2 G01 Z-2;
G28 U0;
G28 W0;
M05;
M02;
Figura 3. Código, Plano, Simulación en Haas de la
pieza #3.
4
Pieza número 4.
O0001;
G20 G18 G98;
G28 U0 W0;
T0101;
G50 S1000;
G96 M03 S350;
G00 G54 X1.5 Z0.;
G71 U0.05 R0.05;
G71 P1 Q2 U0.001 W0.001 F5.;
5
Pieza número 5 X.720;
X.715;
O0001; X.710;
G20 G18 G98; X.705;
G28 U0 W0; X.700;
T0101; X.695;
G50 S1200; X.690;
G96 M03 S350; X.685;
G54 G00 X1.5 Z0; X.680;
G71 U0.05 R0.05; X.675;
G71 P1 Q2 U0.001 W0.001 F5.; X.670;
N1 G00 X.66; X.665;
G01 X.75 Z-.04 X.660;
G01 Z-1.; X.655;
G01 X1.44; X.650;
G01 Z-3.; X.645;
G00 X1.5; X.640;
N2 G00 Z0; X.635;
G28 U0 W0; X.630;
M05; X.625;
O0003; X.620;
T0101; X.615;
G97 M03 S500; X.610;
G00 G54 X1.5 Z0; X.605;
G72 W0.02 R0.002; X.600;
G72 P3 Q4 U0.001 W0.001 F3.; G00 X1.5;
N3 G00 Z-3.; G80;
G01 X1.44; G28 U0;
G03 X1.44 Z-1.1 R1.50; G28 W0;
N4 G00 X1.5; M05;
G28 U0 W0; M02;
M05;
T0202;
G97 M03 S500;
G00 G54 X.76 Z-.8681;
G75 R0.02;
G75 X.625 Z-1. P100 Q.0393 F3;
G00 X1.5;
G00 Z-1.;
G28 U0;
G28 W0;
M05;
T0303;
G97 M03 S500;
G00 G54 X.76 Z0;
G92 X.75 Z-.86 F.1;
X.750;
X.745;
X.740;
X.735;
X.730;
X.725;
6
Figura 15. Código, Plano, Simulación en Haas de la
pieza #15.
Pieza 6
G20 G18 G98;
G28 U0 W0;
M06 T1;
G50 S1200;
G96 M03 S350;
G54 G00 X1.5 Z0.;
G71 U0.001 R0.001;
G71 P1 Q2 U0.001 W0.001 D0.02 F5;
N1 G00 X0.6616 Z0.;
G01 X0.75 Z-0.0441;
G01 Z-1.;
G01 X1.3308;
G01 X1.375 Z-1.0441;
N2 G01 Z-3.25;
G00 X1.5 Z0.;
G28 U0 W0;
M05;
M06 T1;
G97 M03 S500;
G00 X1.375 Z-1.5;
G72 W0.02 R0.002;
G72 P3 Q4 U0.001 W0.001 F3;
N3 G00 X1,375 Z-1.7426;
G01 X1.375;
G01 Z-1.742;
G03 X1.25 Z-1.5 R0.5;
N4 G00 Z-1.5;
G00 X1.25 Z-1.5;
G72 W0.02 R0.002;
G72 P5 Q6 U0.001 W0.001 F3;
N5 G00 Z-1.5;
G03 X1.375 Z-1.2579 R0.5;
N6 G00 X1.375 Z-1.5;
G00 X1.375;
7
G00 X1.375 Z-2.75;
G72 W0.02 R0.002;
G72 P7 Q8 U0.001 W0.001 F3;
N7 G00 Z-3.19 X1.375;
G01 X1.375;
G01 Z-3.19;
G03 X1. Z-2.75 R0.625;
N8 G00 Z-2.75;
G00 X1. Z-2.75;
G72 W0.02 R0.002;
G72 P9 Q10 U0.001 W0.001 F3;
N9 G00 X1.;
G03 X1.375 Z-2.303 R0.625;
N10 G00 Z-2.75;
G28 U0 W0;
M05;
G20 G18 G98;
G28 U0 W0;
M06 T2;
G97 M03 S350;
G54 G00 X0.75 Z-0.75;
G75 X0.4 Z-1. P100 Q0.0393 F3;
G00 X1.4 Z0.;
G28 U0 W0;
M05;
M30;
8
Figura 6.1 Fotografía de evidencia del simulador Haas
de la pieza #6.
Pieza número 7.
O0001;
G18 G98 G20;
G28 U0;
G28 W0;
T0202;
G97 M03 S500;
G00 G54 X1.2 Z-.3681;
G75 R0.02;
G75 X.75 Z-.450 P100 Q.0393 F3.;
G00 X1.2;
G00 Z-0.9931;
G75 R0.02;
G75 X.875 Z-1.075 P100 Q.0393 F3.;
G00 X1.2;
G28 U0;
G28 W0;
M05;
M02;
9
Figura 7.1 Fotografía de evidencia del simulador Haas
de la pieza #7.
Pieza número 8
O0001;
G18 G98 G20;
G28 U0 W0;
T0202;
G97 M03 S500;
G00 G54 X1.2 Z-.3681;
G75 R0.02;
G75 X.850 Z-.325 P100 Q.0393 F3.;
G00 X1.2;
G00 Z-0.875;
G75 X.800 Z-.700 P100 Q.0393 F3.;
G00 X1.2 Z-0.9931;
G75 R0.02;
G75 X.730 Z-1.075 P100 Q.0393 F3.;
G00 X1.2 Z-0.9931;
G28 U0 W0;
M05;
M02;
10
G01 Z-1.12;
G02 X0.6 Z-1.18 R.2;
G01 X1.0 Z-1.82;
G03 X1 Z-1.85 R.50;
G01 Z-2.15;
G02 X1.20 Z-2.25 R.10;
G01 X1.22;
G03 X1.23 Z-2.2505 R.005;
G01 Z-2.31;
G02 X1.2408 Z-2.34 R.10;
G01 X1.44 Z-2.80;
G01 Z-3;
G00 X1.5;
N2 G00 Z0;
G28 U0 W0;
M05;
M30;
Figura 8. Código, Plano, Simulación en Haas de la
pieza #8.
Pieza número 9
O001
G20 G18 G98;
G28 U0 W0;
T0101;
G50 S1200;
G96 M03 S350;
G00 G54 X1.5 Z0.;
G71 U0.05 R0.05;
G71 P1 Q2 U0.001 W0.001 F5.;
N1 G00 X.5375;
G01 X0.6 Z-.0625;
11
Figura 9. Código, Plano, Simulación en Haas de la
pieza #9.
Pieza número 10
12
.
Pieza número 11
000001;
G18 G20 G98;
G28 U0;
G28 W0;
M06 T1;
G50 S1200;
G96 M03 S350;
G00 G54 X1.5 Z0.;
G71 P1 Q2 U0.001 W0.001 D0.02 F5.;
N1 G00 X1.035 Z0.;
Figura 11. Código, Plano, Simulación en Haas de la
G01 X1.16 Z-0.0625; pieza #11.
G01 Z-0.4;
G02 Z-0.9023 R0.29;
G01 Z-1.;
G01 X1.45 Z-1.375;
N2 G01 Z-1.375;
G70 P1 Q2 S1200 F3.;
G28 U0;
G28 W0;
M05;
M02;
13
M05;
M02;
Pieza numero 12
M06 T2;
G97 M03 S500;
G00 X0.875 Z-0.8;
G72 W0.02 RO.002;
G72 P3 Q4 U0.001 W0.001 F3.;
G00 X0.875 Z-0.8;
G72 W0.02 RO.002;
G72 P3 Q4 U0.001 W0.001 F3.;
N3 G00 Z-0.8759 X0.875;
G01 X0.875;
G01 Z-0.8759;
G03 X0.805 Z-0.8 R0.1;
N4 G00 Z0.8;
G00 X0.805 Z-0.8;
G72 W0.02 R0.002;
G72 P5 Q6 U0.001 W0.001 F3.;
15
Figura 13.1 Fotografía de evidencia del simulador
Haas de la pieza #13.
Pieza número 14
G01 Z-1.95;
G01 X1.450 Z-2.5;
N2 G01 Z-3.0;
G70 P1 Q2 S1200 F3;
G28 U0 W0;
M05;
G18 G98 G20;
G28 U0;
G28 W0;
M06 T22;
G97 M03 S500;
G00 G54 X0.875 Z-0.500;
17
G75 X0.800 Z-0.700 P100 Q0.01 F3;
G00 X1.45 Z-2.675;
G75 X1.35 Z-2.875 P100 Q0.01 F3;
G28 U0;
G28 W0;
M05;
M03;
Pieza número 16
18
Conclusión
Durante el desarrollo del reporte y la práctica se
pudo comprender de mejor manera como realizar
así de cómo funcionan los códigos G y M cuando se
maquina una pieza. Cabe resaltar que solo se
simularon pero el simulador esta lo más cercano al
equipo de maquinado con el que se realizan en
físico las piezas y esto se debe a que este usa la
misma interfaz para realizar los códigos y las
piezas. Cada una de las piezas fueron simuladas y
se pudo notar que todo lo visto en clase se aplicó
desde lo más simple hasta lo más complejo.
REFERECIAS
[1] HAAS Machine Tools, “curso basico de programacion y operacion para centros de maquinado”, 12-14, 65-
89, 2013
[2] HAAA Automation Inc, “manual del operador del torno” 249-293, 2014
