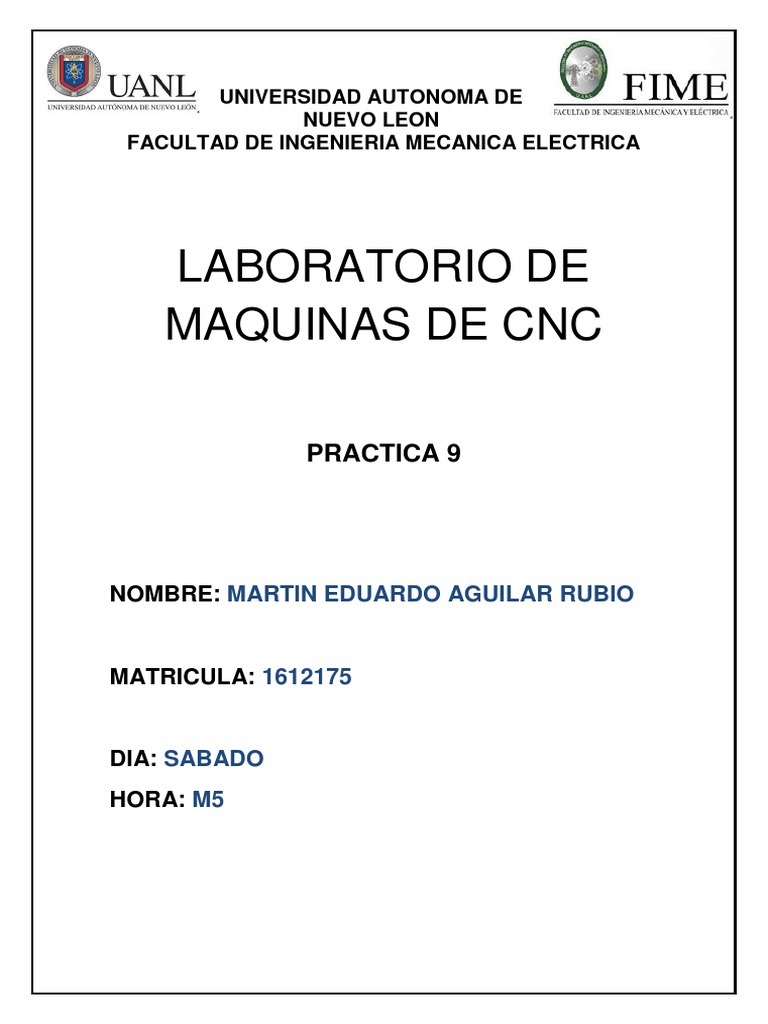

UNIVERSIDAD AUTONOMA DE

NUEVO LEON
FACULTAD DE INGENIERIA MECANICA ELECTRICA

LABORATORIO DE
MAQUINAS DE CNC

PRACTICA 9

NOMBRE: MARTIN EDUARDO AGUILAR RUBIO

MATRICULA: 1612175

DIA: SABADO
HORA: M5
1.-Entregar reporte de práctica vista en el laboratorio. En formato Word o
Pdf. Resumen de cada una de las practicas vistas en los video de fresado.
El archivo nombrarlo con su matrícula y el número de la práctica.

Programa Espiral:

En esta práctica No.9 vimos tres programas que son programa espiral y en este
utilizamos los códigos G00 y G01, el siguiente es programa avión y utilizamos
los códigos G02 y G03, y por último el programa taladrado y utilizamos los
códigos G81 y G80.

Primero vimos una explicación de los códigos G00 y G01:

En el Programa Espiral código G00 Y G01 establecemos que el código G00 es

avance rápido aquí los carros se desplazan a la velocidad máxima hasta el
punto final programado (posición de cambio de herramienta, punto inicial de
arranque de viruta).

*Mientras se ejecuta G00 se suprime el avance de carro programado F.

*La velocidad de avance rápido la define el fabricante de la maquina.

*El interruptor de corrección de avance esta activo.

En el código G01 es movimiento lineal con velocidad programada avance en

mm/min o mm/rev.

En seguida vimos lo que es la practica en video nos muestra el dibujo y el

código y enseguida nos muestra el video de la elaboración de la pieza nos
explica los códigos y la herramienta que se utilizo para la elaboración de la
pieza.

Programa Avión:

Continuamos con el siguiente programa de avión donde se utiliza el código G02

y G03; donde G02 es interpolación circular a derechas y G03 que es
interpolación circular a izquierdas o a favor de las manecillas de reloj o en
contra de las manecillas del reloj.

*La interpolación circular solo puede realizarse en el plano activo.

*Si I,J o K Tiene valor 0, el parámetro en cuestión no debe introducirse.

*Se comprobara la posición del punto final del arco;se permite una tolerancia
de 100um.

*Hay que contemplar el eje de giro de G02, G03 siempre verticalmente al plano
activo.
En seguida vimos el segundo video de la programa que se llama avión nos
mostro el dibujo y el código para la elaboración y después vimos como se iba
haciendo la pieza o figura mostrada.

Luego el ingeniero nos dio un explicación de donde iniciaba la elaboración de la

pieza y donde terminaba, también la herramienta que se utilizo para la
elaboración de este programa avión.

Programa taladrado:

Y por ultimo vimos lo que es el taladrado 4 puntos con el código G81 y G80 del
ciclo de taladrado nos muestra los códigos que se utilizaron para esta practica
y las herramientas lo que es R2, R3, R10, P1, respectivamente que se
utilizaron para la elaboración de la pieza.

En seguida nos mostro el dibujo de la pieza y su código en el video y a

continuación empezó el video del ejercicio de taladrado y nos explico las
herramientas que se utilizaron en este programa y esto fue lo que vimos en
esta práctica.

2.-Realizar los cálculos de las condiciones de corte.

De cada programa:

Programa Espiral G00 Y G01

Velocidad de corte?

Vc=58 pies/min

Avance por filo?

Fz=0.055pulg

Programa avión G02 y G03

Velocidad de corte?

Vc=29 pies/min

Avance por filo?

Fz=0.027 pulg

Programa Taladrado G81 y G80

Velocidad de corte?

Vc=29 pies/min

Avance por filo?

Fz=0.027pulg
3.-Agregar el programa CNC.

Programa Espiral G00 Y G01 Y10 LF

código:
X10 LF
%0007
Y40 LF
G71 G94 G54LF
X40 LF
S900 M03 LF
Z1 LF
G00 X25 Y25 Z1 LF
T7 D0 M5 LF
G01 Z-.5 F100 LF
M30 LF
X40 LF
Y20 LF

X21 Y30LF

Y43 LF

Programa avión G02 y G03 G02 X29 Y43 U4 F80 LF

código:
G01 Y30 F100 LF
%0002
X41 Y20 LF
G71 G94 G54 LF
X29 Y22 LF
T5 D5 LF
Y13 LF
S900 M3 LF
X33 Y9 LF
G00 X17 Y7 Z1 LF
Y7 LF
G01 Z-.5 F50 LF
X17 LF
Y9 F100 LF
Z1 LF
X21 Y13 LF
T5 D0 M5 LF
Y22 LF
M30 LF
X9 Y17 LF
Programa Taladrado G81 y G80 código:

%0005

G71 G90 G54 G94 LF

T5 D5 M6 LF
S900 M3 LF

G00 X25 Y15 Z1 LF

G81 R2=0.5 R3=-3 R10=5 F50 LF

X15 Y25 LF

X25 Y35 LF

X35 Y25 LF

G80 LF

T5 D0 M5 LF

M30 LF

4.-Dibujo de las piezas vistas en las prácticas.

Programa Espiral G00 Y G01 imagen:

Programa avión G02 y G03 imagen:

Programa Taladrado G81 y G80 imagen:
