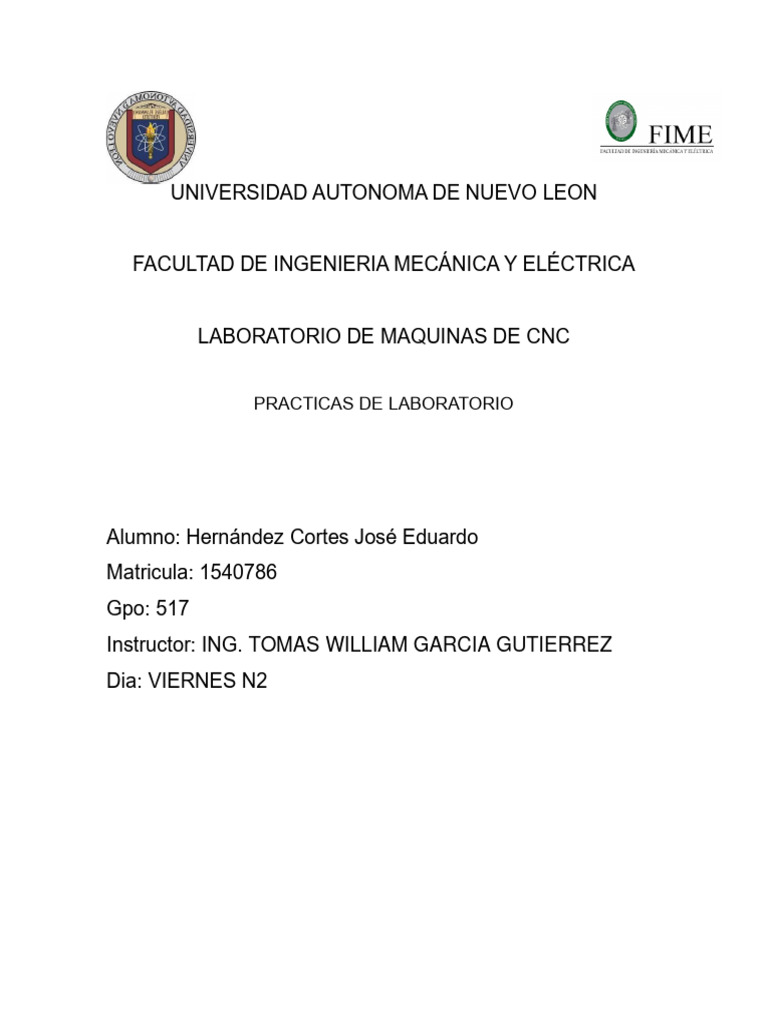

UNIVERSIDAD AUTONOMA DE NUEVO LEON

FACULTAD DE INGENIERIA MECÁNICA Y ELÉCTRICA

LABORATORIO DE MAQUINAS DE CNC

PRACTICAS DE LABORATORIO

Alumno: Hernández Cortes José Eduardo

Matricula: 1540786
Gpo: 517
Instructor: ING. TOMAS WILLIAM GARCIA GUTIERREZ
Dia: VIERNES N2
 PRACTICA # 1
PÀGINA 23

CÒDIGO UTILIZADO PARÀMETROS DE LA PIEZA

%

o100
N10 G21 G90
N20 G28 U0.0 W0.0
N30 T0101 G95
N40 G96 S125 M04
N50 G92 S1000
N60 G00 X49.0 Z2.0
N70 G73 U1.0 R2.0
N80 G73 P90 Q170 U0.5 W0.5 F0.2
N90 G00 X0.0 Z2.0
N100 G01 X0.0 Z0.0
N110 G01 X20.0 Z0.0
N120 G01 X20.0 Z-30.0
N130 G01 X35.0 Z-30.0
N140 G01 X35.0 Z-60.0
N150 G01 X50.0 Z-60.0
N160 G01 X50.0 Z-80.0
N170 G00 X55.0 Z2.0
N180 T0100 M05
N190 G28 U0.0 W0.0
N200 T0202 G95
N210 G96 S300 M04
N220 G92 S1000
N230 G70 P90 Q170 F0.15
N240 T0200 M05
N250 G28 U0.0 W0.0
N260 M30

DIMENSION DE LA PIEZA
 Proceso de simulación de maquinado en CNC EZPRO

Conclusión

En esta practica aprendimos a utilizar el programa CNCesZpro, el cual mediante un video

de autoayuda nos sirvió para ir viendo como se iniciaba el programa y la simulación de la
pieza en el software.
 DESARROLLO DE LA PRÁCTICA # 2
Página 24

Código Stock y parámetros de la pieza

%
o100
N10 G21 G90
N20 G28 U0.0 W0.0
N30 T0101 G95
N40 G96 S125 M04
N50 G92 S2000
N60 G00 X50.0 Z2.0
N70 G73 U1.0 R2.0
N80 G73 P90 Q190 U1.0 W1.0 F0.2
N90 G00 X0.0 Z2.0
N100 G01 X0.0 Z0.0
N110 G01 X13.0 Z0.0
N120 G01 X15.0 Z-1.0
N130 G01 X15.0 Z-20.0
N140 G01 X25.0 Z-20.0
N150 G01 X45.0 Z-50.0
N160 G01 X45.0 Z-80.0
N170 G01 X50.0 Z-80.0
N180 G01 X50.0 Z-100.0
N190 G00 X52.0 Z2.0
N200 T0100 M05
N210 G28 U0.0 W0.0
N220 T0202 G95
N230 G96 S500 M04
N240 G92 S2000
N250 G70 P90 Q190 F0.05
N260 T0200 M05
N270 G28 U0.0 W0.0
N280 M30
 Proceso de simulación de maquinado en CNC EZPRO

Conclusión

En esta práctica aprendimos a simular una segunda pieza la cual mediante un programa
desarrollado aplicamos los códigos necesarios, de igual manera nos apoyamos con un
video el cual nos explicaba paso a paso a utilizar el software y maquinar la pieza en el
simulador.
 DESARROLLO DE LA PRÁCTICA #3
Página 25

Código Stock y parámetros de la pieza

%o100
N10 G21 G90
N20 G28 U0.0 W0.0
N30 T0202 G95
N40 G96 S125 M04
N50 G92 S2000
N60 G00 X104.0 Z4.0
N70 G73 U1.0 R2.0
N80 G73 P90 Q210 U0.5 W0.5 F0.2
N90 G00 X103.0 Z4.0
N100 G01 X0.0 Z0.0
N110 G01 X15.0 Z0.0
N120 G01 X20.0 Z-2.5
N130 G01 X20.0 Z-8.0
N140 G01 X50.0 Z-15.0
N150 G01 X60.0 Z-53.0
N160 G01 X54.0 Z-53.0
N170 G01 X54.0 Z-62.0
N180 G01 X66.0 Z-113.0
N190 G01 X104.0 Z-193.0
N200 G01 X104.0 Z-210.0
N210 G00 X105.0 Z2.0
N220 T0200 M05
N230 G28 U0.0 W0.0
N240 T0901 G95
N250 G96 S500 M04
N260 G92 S2000
N270 G70 P90 Q210 F0.1
N280 T0900 M05
N290 G28 U0.0 W0.0
N300 M30
 Proceso de simulación de maquinado en CNC EZPRO

Conclusion

En esta practica aprendimos a simular una tercera pieza la cual de acuerdo a los
parametros establecidos en la pieza se tenia que maquinar ayudandonos de los
videos que nos compart el Ing.
 PRACTICA #4
Código Stock y parámetros de la pieza
%
0100
N10 G21 G90
N20 G28 U0.0 W0.0
N30 T0202 G95
N40 G96 S125 M04
N50 G92 S2000
N60 G00 X26.0 Z2.0
N70 G73 U1.0 R2.0
N80 G73 P90 Q175 U10 W1.0 F0.2
N90 G00 X0.0 Z2.0
N100 G01 X11.5 Z0.0
N110 G01 X11.5 Z0.0
N120 G01 X13.0 Z-1.0
N130 G01 X13.0 Z-10.0
N140 G01 X21.0 Z-14.0
N150 G01 X21.0 Z-27.0
N160 G01 X26.0 Z-40.0
N170 G00 X28.0 Z2.0
N180 T0200 M05
N190 G28 U0.0 W0.0
N200 T0901 G95
N210 G96 S250 M04
N220 G92 S2000
N230 G70 P90 Q175 F0.12
N240 T0900 M05
N250 G28 U0.0 W0.0
N260 M03
 Proceso de simulación de maquinado en CNC EZPRO

CONCLUSION
En esta práctica fue sencillo de realizar un corte como parte de
aprendizaje sin embargo existe más formas de posibles de corte nos
conlleva a comprender los comandos utilizados como así sus
coordenadas cabe de aclarar que es simulado para máquinas de CNC ya
depende de cada máquina si tiene que cambiar algún código sin
embargo el algoritmo de la programación es la misma para todos los
modelo
 Práctica #1
Página 49

Programa

%
o100
N10 G71 G90 G94
N20 T3 D3 M06 G54
N30 S1000 M03
N40 G00 X3.0 Y0.0 Z10.0
N50 G01 Z-5.0 F1.7
N60 Y123.5
N70 X123.5
N80 Y4
N90 X5
N110 T3 D0
N120 G54 G00 X0.0 Y0.0 Z10.0
N130 M30

Dibujo de Pieza
Stock y parámetros de la pieza

Proceso de simulación de maquinado en CNC EZPRO

CONCLUSION

Mediante el apoyo de los videos anteriores y este pudimos ver el flujo del programa asi como de
los codigos a utilizer, dando como resultado la pieza solicitada por e ling.
 Práctica #2
Página 49

Programa

%
o100
N10 G71 G90 G95
N20 T1 D3 M06 G54
N30 S1500 M03
N40 G00 X0.0 Y0.0 Z10.0
N50 G01 X25.0 Y5.0 A210 U20
N60 G01 Z-5.0 F1.0
N70 G01 X45.0 Y35.0 A210 U20
N125 G01 X5.00 Y35.00
N152 X25.00 Y5.00
N180 A90
N190 A210
N200 G00 Z10.0
N210 T3 D0
N320 G54 G00 X287.448 Y109.936 Z141.261
N440 M30

Dibujo de Pieza
Stock y parámetros de la pieza

Proceso de simulación de maquinado en CNC EZPRO

Conclusión
Mediante el video proporcionado por el instructor, aprendimos a visualizar y a
implementar la simulación del programa en el software, nos ayuda mucho los
videos que nos proporciona para poder generar las piezas.
 Práctica #3
Página 50

Programa

%
o100
N10 G71 G90 G54 G95
N20 T2 D6 M06
N40 G00 X25.0 Y0.0 Z10.0
N50 G01 X25.0 Y0.0 Z-3.0 F0.2
N60 G01 X50.0 Y25.0 Z-3.0 F0.2
N70 G01 X25.0 Y50.0 Z-3.0 F0.2
N80 G01 X0.0 Y25.0 Z-3.0 F0.2
N90 G01 X25.0 Y0.0 Z-3.0 F0.2
N100 G00 X25.0 Y0.0 Z10.0
N110 T2 D0
N120 G54 G00 X287.488 Y109.936 Z141.264
N130 M30

Dibujo de Pieza
Stock y parámetros de la pieza

Proceso de simulación de maquinado en CNC EZPRO

 PRACTICA # 5

CODIGO UTILIZADO STOCK Y PARAMETROS DE LA PIEZA

%
0100
N10 G71 G90 G57 G95
N20 T5 D6 M06
N30 S1200 M03
N40 G90 X15.0 Y35.0 Z10.0
N50 G01 Z-10.0
N60 T5 D0
N70 G00 Z85.0
N80 G00 X35.0 Y15.0 Z10.0
N90 G01 Z-10.0
N100 T5 D0
N110 G00 Z85.0
N120 M30

PROCESO DE SIMULACION
CONCLUSION
SE DESARROLLO LA PRACTICA DE MAQUINADO DE LA PIEZA, LA CUAL SE
REALIZO MEDIANTE UN CODIGO DE PROGRAMACION PARA FRESADORA
NOS AYUDA MUCHO EL APOYO DIDACTICO DEL INGENIERO MEDIANTE LOS
VIDEOS DE AYUDA Y LAS SIMULACIONES EN CLASE.
