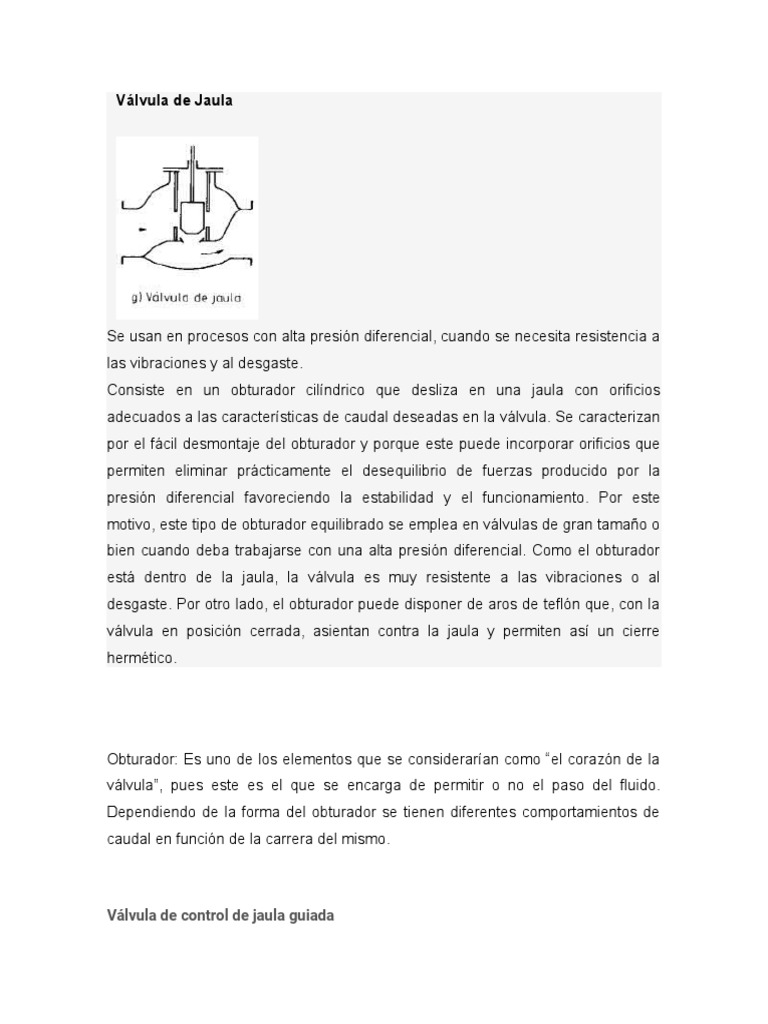

Válvula de Jaula

Se usan en procesos con alta presión diferencial, cuando se necesita resistencia a

las vibraciones y al desgaste.
Consiste en un obturador cilíndrico que desliza en una jaula con orificios
adecuados a las características de caudal deseadas en la válvula. Se caracterizan
por el fácil desmontaje del obturador y porque este puede incorporar orificios que
permiten eliminar prácticamente el desequilibrio de fuerzas producido por la
presión diferencial favoreciendo la estabilidad y el funcionamiento. Por este
motivo, este tipo de obturador equilibrado se emplea en válvulas de gran tamaño o
bien cuando deba trabajarse con una alta presión diferencial. Como el obturador
está dentro de la jaula, la válvula es muy resistente a las vibraciones o al
desgaste. Por otro lado, el obturador puede disponer de aros de teflón que, con la
válvula en posición cerrada, asientan contra la jaula y permiten así un cierre
hermético.

Obturador: Es uno de los elementos que se considerarían como “el corazón de la

válvula”, pues este es el que se encarga de permitir o no el paso del fluido.
Dependiendo de la forma del obturador se tienen diferentes comportamientos de
caudal en función de la carrera del mismo.

Válvula de control de jaula guiada

La válvula de control V1C con obturador balanceado permite trabajar con
aplicaciones de altas presiones que requieran alta estanqueidad, utilizando
actuadores de tamaños estándar. El rango de aplicación oscila en tamaños desde
1 1/2” hasta 6”, permitiendo operar con 102 bar de presión diferencial en válvulas
de 6” y temperaturas hasta 538ºC. La válvula dispone de dos tipos de internos,
cono de descarga guiado que permite trabajar con líquidos y gases con altas
presiones diferenciales, e interno de control anticavitación para servicios con
líquidos en condiciones críticas de alta velocidad de fluido, ruidosidad y fuertes
caídas de presión.

Características de la válvula reguladora de presión neumática de asiento doble

tipo jaula HCB:

Este producto está compuesto por los muelles múltiples neumáticos, el

actuador neumático y el manguito de baja resistencia de flujo. Esta válvula utiliza
el núcleo de válvula equilibrado, la fuerza desequilibrada es pequeña, el diferencial
de presión de permiso es grande y el funcionamiento es estable. En comparación
con la válvula reguladora de asiento simple y doble, tiene un bajo nivel de ruido,
una estructura sencilla y unas características de montaje y desmontaje
convenientes.
 Su forma de válvula es pequeña, el cuerpo es ligero, el rendimiento es bueno
y la capacidad es grande. Así que es el nuevo tipo de válvula reguladora general
producto. Es adecuado para el medio fluido común y las técnicas condicionan el
sistema de control industrial.

Válvula de control neumático de asiento doble tipo jaula (HCB )

La válvula de control neumático de asiento doble tipo jaula HCB es una válvula de
control de tipo jaula equilibrada a presión. El puerto de flujo es el patrón S, y la
parte guía de flujo alrededor de la jaula también puede hacer que el flujo de fluido
fluya suavemente. Por lo tanto, la caída de presión de dicha válvula reguladora es
muy baja, la capacidad de flujo es grande y el ruido es bajo. El disco de válvula
adoptó presión balanceada Tipo jaula, el actuador neumático es de tipo diafragma
multi-resorte, la estructura es impacto, y el par de salida es grande.

Especificaciones técnicas estándar

Cuerpo de la válvula

Tipo: Válvula de globo de acero fundido de un solo asiento recto

Tamaño: DN40-200

Presión: PN16~PN64, clase 150Lb ~ clase 600LB, JIS 5K-40K

Conexión: RF(Estándar), roscada, soldada

Cara de brida: Cara elevada

Dimensión cara a cara: GB12221-89

Material: WCB, 304.316

Tipo de capó: Casquillo

Embalaje: V tupe PTFE, grafito flexible

Junta: Tipo liso, PTFE, SS+grafito

Tipo de casquillo superior:

Normal glándula Bonnet: -17~230 grados C

Bono extendido: -45~-17 grados C, 230~ 566 grados C

Capó extendido: Capó integrado: -100~-45 grados C, capó soldado: -196~-100

grados C

Actuador:

Tipo: Actuador neumático tipo diafragma multiresorte HA

Intervalo de primavera: 0,02~0,10, 0,08~0,24MPA

Presión de suministro de aire: 0,14, 0,16, 0,28, 0,40 MPa

Conexión de aire: RC1/4

Temperatura ambiente: -30~70 grados C

Tipo de acción de la válvula: Aire a abrir o aire a cerrar

Rendimiento

Tasa de fuga: ANSI B16,104 clase IV ( < 0,01% CV nominal)

Diferencial de retorno: 3% ( sin posicionador), 1% ( con posicionador)

Lineal: ±5% ( sin posicionador) , ±1% ( con posicionador)

Embalaje: Embalaje estándar de PTFE

Rango ajustable: 50:1

HSC tipo jaula de un solo asiento válvula de control es una sola válvula de control de
asiento con un alto rendimiento y es adecuado para la ocasión de flash de la destilación y
la cavitación por alta presión diferencial. Funda el fuerte puede mantener el cuerpo de:
Flash y la cavitación daños. El cuerpo y el canal de líquido en forma de s con una
pequeña Pérdida de la caída de presión, la gran corriente, rango ajustable.
El núcleo de la válvula tiene una gran zona de rectores y buena resistencia a vibraciones.
La válvula de control está equipada con multi-resorte del actuador de diafragma o
actuador eléctrico, estructura compacta y tiene un gran par de salida.
