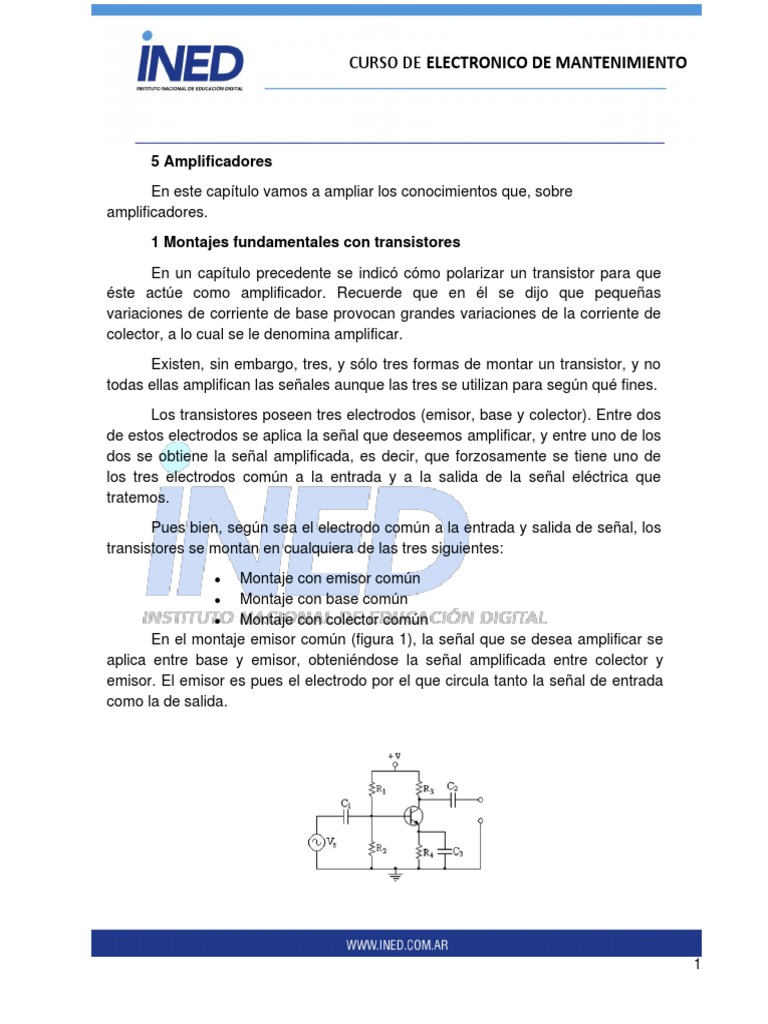

5 Amplificadores
En este capítulo vamos a ampliar los conocimientos que, sobre
amplificadores.
1 Montajes fundamentales con transistores
En un capítulo precedente se indicó cómo polarizar un transistor para que
éste actúe como amplificador. Recuerde que en él se dijo que pequeñas
variaciones de corriente de base provocan grandes variaciones de la corriente de
colector, a lo cual se le denomina amplificar.
Existen, sin embargo, tres, y sólo tres formas de montar un transistor, y no
todas ellas amplifican las señales aunque las tres se utilizan para según qué fines.
Los transistores poseen tres electrodos (emisor, base y colector). Entre dos
de estos electrodos se aplica la señal que deseemos amplificar, y entre uno de los
dos se obtiene la señal amplificada, es decir, que forzosamente se tiene uno de
los tres electrodos común a la entrada y a la salida de la señal eléctrica que
tratemos.
Pues bien, según sea el electrodo común a la entrada y salida de señal, los
transistores se montan en cualquiera de las tres siguientes:
 Montaje con emisor común
 Montaje con base común
 Montaje con colector común
En el montaje emisor común (figura 1), la señal que se desea amplificar se
aplica entre base y emisor, obteniéndose la señal amplificada entre colector y
emisor. El emisor es pues el electrodo por el que circula tanto la señal de entrada
como la de salida.

1
 CURSO DE ELECTRONICO DE MANTENIMIENTO

En el montaje base común (figura 2), la señal que se desea amplificar se

aplica entre emisor y base, obteniéndose la señal amplificada entre colector y
base. La base es pues el electrodo por el que circula tanto la señal de entrada
como la de salida.

En el montaje colector común (figura 3), la señal que se desea amplificar se aplica
entre la base y colector, obteniéndose la señal amplificada entre emisor y colector.
colector es pues el electrodo por el que circula entre el emisor y colector. El colector es
pues el electrodo por el que circula tanto la señal de entrada como la de salida.

Cada uno de los montajes citados posee sus propias características de

funcionamiento que lo diferencian uno de otros. A continuación estudiaremos esas
diferencias de funcionamiento.

2
 CURSO DE ELECTRONICO DE MANTENIMIENTO

2 Montaje con emisor común

Antes de entrar de lleno en el estudio de los tres montajes fundamentales
con transistores, debemos decide que, aunque en la práctica la polarización en
corriente continua entre la base y emisor se obtiene mediante resistencias de
polarización, vamos a desarrollar este estudio utilizando una fuente de
polarización propia entre base y emisor, es decir, utilizaremos dos fuentes de
alimentación, una de mayor tensión (Vcc) para la polarización colector- emisor, y
otra de menor tensión (VBB) para polarizar la base con respecto al emisor. De
esta forma simplificamos los circuitos y hacemos que sea más sencillo su estudio,
no afectando para nada al funcionamiento con resistencias de polarización.
La única resistencia que utilizaremos en nuestro estudio es la de carga (Rc)
es decir, la resistencia en donde aparecerá la tensión de salida.
La tensión alternar de entrada, es decir, la tensión que debemos amplificar,
la supondremos suministrada por un generador de corriente alterna (círculo blanco
con el signo - en su interior). En la práctica este generador puede ser un micrófono
o cualquier dispositivo capaz de suministrar una corriente eléctrica alterna.
Dicho todo esto, pasemos al estudio del primero de los tres montajes básicos con
transistores; el montaje con emisor común.

Como ya se ha dicho, este montaje es el más corriente y en él nos hemos basado

para establecer, las curvas características propias de los transistores.

Es el montaje que proporciona mayor ganancia de amplificación de

3
 CURSO DE ELECTRONICO DE MANTENIMIENTO

corriente.
Con ayuda de las figuras 1 y 4, vamos a ver cómo responde este circuito.
En primer lugar observe que el transistor que utilizamos para nuestro
estudio es del tipo NPN, por lo tanto al colector se le aplicará potencial positivo
(fíjese que el positivo de la fuente de alimentación VCC está conectado al colector
a través de la resistencia de carga RC), al emisor se le aplica potencial negativo
(fíjese que el negativo de la fuente de alimentación VCC está conectado
directamente al emisor) y la base debe recibir potencial positivo con respecto al
emisor (fíjese que el positivo de la fuente de alimentación VBB está conectado a la
base del transistor a través del generador de corriente alterna y el negativo de la
misma fuente al emisor).
Si el generador de corriente alterna no proporciona tensión alguna, el
transistor conduce. Esto lo hemos representado en la figura 4 durante el tiempo t1
en el cual se tiene en la figura a) una corriente continua de base lB que hace que
por colector circule una corriente continua de colector lC
La tensión VCC se reparte por igual entre la resistencia de carga RC y el
transistor, estableciéndose la igualdad:
VCC = VR + VCE
Supongamos ahora que el generador de corriente alterna comienza a
suministrar tensión. Como dicho generador está en serie con la fuente de
alimentación de corriente continua VBB, cuando se produzcan los semiciclos
positivos ambas tensiones se suman y el transistor se hace más conductor. Esto lo
hemos reflejado en la figura 4ª (instante t2) en la que se observa que la corriente
base aumenta de valor y con ella aumenta también el valor de la corriente de
colector le (figura 4b, instante t2).
Preste ahora mucha atención a lo que le vamos a decir: Si la corriente de
colector aumenta ello quiere decir que baja la resistencia entre colector y emisor
del transistor. Por otro lado, un aumento de la corriente de colector provoca un
aumento de la caída de tensión en bornes de la resistencia de carga Rc, por lo
que si se tiene la igualdad:
VCE = Vcc – VR

resulta lógico llegar a la conclusión de que un aumento de la tensión VR

traer como consecuencia un descenso en la tensión base- emisor disminuye la

4
 CURSO DE ELECTRONICO DE MANTENIMIENTO

tensión colector-emisor, es decir, se produce lo que se denomina una inversión de

fase (Fig. 5).
Veamos qué sucede cuando el generador suministra un semiciclo negativo.
En este caso la tensión del generador y de la fuente de polarización de base VCE
se restan, por se de signo opuesto, por lo que la base recibe menos potencial
positivo con respecto al emisor y, como consecuencia, circula menos corriente de
base lB , cosa que hemos reflejado en la figura 4a instante t3).

Una disminución de la corriente de base supone un descenso de la

corriente de colector, ya que el transistor se hace menos conductor (aumenta su
resistencia interna entre colector y emisor).
Al disminuir la corriente de colector disminuye la tensión en bornes de la resistencia de
carga, ya que la tensión en bornes de ella depende del producto:
Todo ello trae como consecuencia un aumento de la tensión entre colector y emisor
del transistor, ya que siempre debe cumplirse la igualdad:
VR = RC IC

y si VR baja de valor VCE debe aumentar.

Todo ello lo hemos reflejado también en la figura 5, en la que se observa que
cuando desciende la tensión entre base y emisor del transistor aumenta la tensión entre
colector y emisor.
VCE = VCC – VR

5
 CURSO DE ELECTRONICO DE MANTENIMIENTO

En resumen, un transistor en montaje emisor común tiene la particularidad

de proporcionar la mayor ganancia de corriente (la mayor amplificación de los tres
montajes fundamentales), y desfasa la señal de entrada positiva en 180°. Esto
último quiere decir, que cuando la tensión de entrada se hace positiva la de salida
se hace negativa y viceversa.
Otra característica importante del montaje en emisor común son las
impedancias de entrada y salida del circuito. Por ahora basta con que sepa que
impedancia es la oposición total que ofrece un circuito al paso de la corriente
alterna, teniendo en cuenta tanto su resistencia óhmica como su reactancia.
En el caso de un transistor en montaje emisor común, la impedancia de
entrada oscila entre 300 y 1.500 Ω y la de salida entre 50 y 200 kΩ según tipo de
transistor y valores de la resistencia de polarización.
Todo cuanto se ha dicho para el caso de un transistor NPN es igualmente
válido para los transistores PNP, con la única diferencia de los cambios en las
polarizaciones, como ya es sabido por usted.
3 Montaje con base común
Es el montaje menos utilizados de los tres posibles, pues la ganancia de
corriente del mismo es inferior al, es decir, la corriente de salida tiene, en este
montaje, un valor algo inferior al de entrada, por lo que no puede decirse que sea
un amplificador. Sin embargo, y debido a que su impedancia de salida es mucho
mayor que la de entrada, sí amplifica tensión, por lo que se utiliza en algunos
circuitos como adaptados de impedancia y como amplificados de tensión en
amplificadores de radio frecuencia.
En un esquema de un circuito en montaje base común, debe comprobar
todo cuanto a continuación vamos a exponer:
1. La tensión entre colector y emisor es, en este montaje, igual
a:
VCE = VCC + VBB + VE - VR
puesto que las fuentes de alimentación VCC y VBB están en serie
con el generador de corriente alterna que suministra la tensión que
deseamos amplificar VE.
2. La polarización del transistor (del tipo NPN) es correcta.
Fíjese que el colector recibe potencial positivo a través de la

6
 CURSO DE ELECTRONICO DE MANTENIMIENTO

resistencia de carga RC, el emisor potencial negativo de VBB (en

serie con VCC), a través del generador de corriente alterna, y la base
potencial positivo con respecto al emisor, puesto que el positivo de
VBB está conectado a la base y su negativo al emisor.
Veamos cómo funciona el circuito: si el generador de corriente alterna no
suministra tensión alguna, la base será positiva con respecto al emisor debido al
potencial de VBB , por lo que se tendrá una corriente de entrada al circuito, dada
por la corriente de emisor IE. Esto lo hemos representado en las figuras 6a y 6b
(instante t1).
Por el emisor circula, como ya sabes, tanto la corriente de base lB como la
de colector lC, es decir, se establece la igualdad:
IE = lB + lC
por lo que la corriente de colector, o corriente de salida del amplificador
será siempre más pequeña que la corriente de entrada o corriente de emisor, es
decir, se tiene la igualdad:
lC = IE - lB
Naturalmente, si la corriente de salida es de un valor inferior al de la
corriente de entrada, ello quiere decir que el transistor no amplifica la corriente, es
decir, que en el montaje con base común la ganancia de corriente siempre es
inferior a la unidad.

Si en bornes del generador de corriente alterna aparece un semiciclo de corriente

alterna, con el positivo en el borne que está conectado al negativo de la pila VBB
y el negativo en el borne que está conectado al emisor del transistor, esta tensión
se suma a la tensión de polarización VBB, por lo que el transistor se hace más
conductor. Con ello aumenta la corriente de emisor y con ella la corriente de
colector, aunque siempre la de colector será, según demostramos antes, de un
valor un poco inferior a la de emisor, pues por colector no circula la corriente

7
 CURSO DE ELECTRONICO DE MANTENIMIENTO

base. Vea esta circunstancia en la ilustraciones de la figura 6 (instante t2), en la

que hemos dibujado ambas corrientes con la misma amplitud por ser despreciable
al valor de la corriente de base
Si el generador suministra un semiciclo de tensión con el negativo hacia el
negativo de 1 a pila VBB, esta tensión se resta de la tensión de polarización de
base VBB, por lo que el transistor pasará a conducir menos, es decir, bajarán los
valores de lE e lC (instantes t3 de la figura 6).
En lo que respecta a las tensiones de entrada y de salida del amplificador,
cuando la tensión alterna de entrada se hace más positiva en base con respecto al
emisor, esta tensión se sumará a las tensiones VBB y VCC, por lo que también
aumentará las tensiones VR y VCE, ya que la tensión total se reparte entre la
resistencia de carga y el transistor (vea en la figura 7, el primer semiciclo de la
corriente).
Durante los semiciclos negativos de la tensión alterna de entrada, esta
tensión se resta se la tensión total VBB + VCC, por lo que disminuirá tanto la
tensión en bornes de la resistencia de carga de la resistencia de carga como la
tensión entre colector y emisor del transistor (vea curso del semiciclo negativo de
las tensiones de entrada y salida en la figura 7).

En resumen, un transistor en montaje base común tiene la particularidad de

proporcionar una ganancia de corriente inferior a la unidad, una ganancia de
tensión igual a la del montaje en emisor común, y no produce desfase entre la
señal de entrada y salida.

8
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Otra característica importante del montaje en base común son las

impedancias de entrada y salida del circuito.
En el montaje base común la impedancia de entrada oscila entre la y 100 Ω
(muy baja), mientras que la de salida alcanza algunos cientos de kilohmios e
incluso puede ser de varios Megaohmios.
Al igual que en montaje emisor común, todo cuanto se ha dicho para el
caso de un transistor NPN en montaje base común es igualmente válido para los
PNP, con la diferencia de los cambios en las polarizaciones.
4 Montaje con colector común
El montaje colector común, también llamado seguidor de emisor, es el
segundo montaje en importancia. Se utiliza cuando se precisa tener una elevada
impedancia de entrada (algunos kilohmios). Este montaje proporciona ganancia de
corriente pero no de tensión.
1. La resistencia RC es la resistencia de carga del circuito, la
cual está en este caso conectada al emisor del transistor, en vez de al
colector, por eso a este circuito también se le denomina "seguidor de
emisor". Por ella circula la corriente de emisor y, por tanto, en bornes
de esta resistencia obtendremos unas variaciones de tensión.
2. El transistor también está correctamente polarizado, ya que
por tratarse de un transistor del tipo NPN el emisor recibe potencial
negativo de la fuente de alimentación VCC a través de la resistencia
RC y el colector potencial positivo directamente de la fuente de
alimentación VCC. En lo que respecta a la base parece que recibe
potencial negativo de VBB, lo cual parece no ser correcto ya que en
un transistor NPN la base debe recibir potencial positivo con respecto
al emisor. Y es aquí, en lo de ... "respecto a emisor", en lo que debe
fijarse y comprobará que, aunque la fuente de alimentación VBB tiene
su negativo conectado a la base, no es menos cierto que dicha fuente
de alimentación está en oposición a la fuente de alimentación VCC, la
que proporciona polarización entre emisor y colector. Por lo tanto
ambas tensiones se restan, y el signo de la tensión resultante será
igual al de mayor tensión.
En otras palabras, en el esquema correspondiente al circuito colector
común, el emisor está conectado al polo negativo de la fuente de alimentación de
mayor tensión, el colector al positivo, y la base recibe potencial "positivo con

9
 CURSO DE ELECTRONICO DE MANTENIMIENTO

respecto al emisor" ya que recibe el potencial positivo de la fuente de mayor

tensión reducido, al valor adecuado, mediante la tensión, en sentido opuesto, de la
fuente de menor tensión.
Veamos ahora cómo funciona este circuito.
Si el generador de corriente alterna no suministra tensión alguna, la base
queda polarizada positivamente con respecto al emisor por la diferencia de
potencial entre VCC y VBB. En estas condiciones por la base circula una pequeña
corriente que provoca un paso elevado de corriente de colector y, como
consecuencia de emisor (tiempo T1 de la figura 8a y 8b). Existe pues una
ganancia de corriente ya que la corriente de salida lE es mucho mayor que la de
entrada lB.
Si el generador de corriente alterna suministra una tensión positiva en si
borne que está conectado a la base, dicha tensión se suma a la de base, y por
tratarse de un transistor NPN, aumenta la corriente de base y con ella la de emisor
(tiempo T2 de las ilustraciones de la figura 8).
Si, por el contrario, el generador suministra una tensión negativa a la base
de dicha tensión se resta de la de polarización de base, circula menos corriente
por ella y también por el emisor (tiempo T3 de la figura 8).
En este montaje la señal de salida está en fase con la de entrada.
Efectivamente, cuando la tensión de entrada se hace positiva (primer semiciclo de
la tensión de entrada dibujado en la figura 9) el transistor se hace más conductor,
como consecuencia en el emisor aparece casi toda la tensión positiva de la fuente
de alimentación VCC es decir, el emisor se hace más positivo.
Cuando la tensión de entrada se hace negativa y el transistor se hace
menos conductor, en emisor aparece tensión negativa.

10
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Estas diferencias entre valores positivos y negativos de la tensión en emisor

son muy pequeñas, inferiores a las variaciones de la tensión de entrada, de lo que
se deduce que en el montaje colector común la tensión de salida no queda
desfasada con respecto a la de entrada y que no se producen ganancia de
tensión.
En resumen, un transistor en montaje colector común tiene la particularidad
de proporcionar ganancia de corriente, pero no de tensión, y no desfasa la señal
de salida con respecto a la de la entrada.
El montaje con colector común de un transistor PNP, funciona exactamente
igual al descrito en las líneas anteriores, pero con la diferencia de los cambios
obligados de polaridad de la fuente de alimentación.
Para finalizar con el estudio de los tres montajes fundamentales con
transistores, a continuación se resumen en la tabla 1 las características propias de

11
 CURSO DE ELECTRONICO DE MANTENIMIENTO

cada uno de ellos.

Normalmente, y debido a que las señales que deben ser amplificadas poseen un valor
muy pequeño, un único transistor amplificador no es suficiente para obtener un valor alto
de salida. Efectivamente, supongamos que deseamos amplificar una corriente alterna de 1
μA, obtenida de un micrófono, y para ello utilizamos un transistor montado en emisor
común cuya ganancia sea de 200. En estas condiciones la corriente de colector tendrá un
valor de 200 veces superior a la de base, es decir de 200 μA, la cual puede ser
insuficiente para nuestro deseos.
Utilizando un segundo transistor amplificador montado en emisor común, a
cuya base se le aplique la corriente de 200 μA obtenido del transistor anterior, si la
ganancia de este transistor es igualmente de 200 la corriente de colector será
también 200 veces superior a la de entrada, es decir, que a la salida del segundo
transistor obtendremos una corriente de 40.000 μA (es decir 40 mA).

12
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Fíjese que utilizando dos transistores con una ganancia de 200 cada uno de
ellos, la corriente a la salida del segundo es 40.000 veces mayor que la de entrada
del primero, es decir, que la ganancia total del circuito es de 40.000 y no de 400
como podría suponerse por simple suma de las ganancias parciales. Ello quieres
decir que en amplificadores con dos o más transistores la ganancia total del
circuito es igual al producto de todas las ganancias parciales.
Para conectar dos o más transistores de forma que uno amplifique la señal
de salida del anterior, han de conectarse adecuadamente para que no se aplique
la tensión de polarización de uno al otro, pues si se conecta directamente el
colector de un transistor a la base del siguiente, pasará la elevada corriente de
colector del primer transistor a la base del segundo, modificando su polarización e
incluso pudiendo destruido, al no poder soportar tan elevada tensión.
Por todos estos motivos se utilizan circuitos interetapas que evitan el paso
de las corrientes continuas de una a otra y, sin embargo, no evitan que pasen
perfectamente de uno a otro transistor las señales alternar que deseemos
amplificar.
Los acoplamientos interetapas se denominan, según el elemento o
elementos, utilizados en el acoplamiento en:
 Acoplamiento por transformador
 Acoplamiento por resistencia- condensador
 Acoplamiento directo
 Acoplamiento complementario
A continuación estudiaremos cada uno de estos acoplamientos; los circuitos
que vamos a estudiar ya son circuitos amplificadores como los que se encuentran
en todos los aparatos eléctricos.
6 Acoplamiento por transformador
A igualdad del número de transistores utilizados, el acoplamiento por
transformador es el que ofrece una mayor ganancia, pues el propio transformador
puede elevar aún más el valor de la corriente de la señal alterna que deseemos
amplificar.
Sin embargo, no es un acoplamiento muy utilizado en la actualidad por dos
importantes causas:
La primera de ellas es de índole de calidad: como sabe todo transformador

13
 CURSO DE ELECTRONICO DE MANTENIMIENTO

basa su funcionamiento en el fenómeno de inducción, en un devanado llamado

secundario, de la corriente que circula por el primario gracias a las variaciones de
flujo magnético engendradas en el núcleo por la corriente primaria. Sin embargo, y
debido a que la permeabilidad del núcleo no es nunca constante, sino que varía
con el valor de la intensidad de campo, y a que la reactancia inductiva de los
bobinados varía mucho con la frecuencia de la señal que se desea amplificar, la
señal de salida nunca es exactamente igual a la de entrada, es decir, tiene una
forma algo diferente a la de entrada, lo que en electrónica se denomina 'distorsión
".Como consecuencia de ello, en los aparatos de calidad nunca se utilizan
transformadores para el acoplamiento entre etapas.
La segunda causa es de índole económico: un transformador es mucho
más caro que otros componentes con lo que se pueden lograr los mismos fines,
como por ejemplo una resistencia y un condensador.
Como consecuencia, tampoco es un elemento que en la actualidad se
utilice para el acoplamiento entre etapas en amplificadores de bajo precio.
Este acoplamiento es la base del acoplamiento de los llamados
amplificadores de FI o amplificadores selectivos, y es preciso que conozca este
circuito aunque no se utilice en amplificadores de baja frecuencia.
En la figura 10 puede ver el esquema de dos etapas amplificadoras
transistor izadas (con transistores PNP), acoplada por transformador. En este
circuito las resistencias R1 y R2 tienen por finalidad polarizar adecuadamente la
base con respecto al emisor.

14
 CURSO DE ELECTRONICO DE MANTENIMIENTO

El condensador C1 deja pasar, hacía la base del transistor T1, la señal

alterna que deseamos amplificar y se opone al paso de la corriente continua que
pueda haber en el circuito anterior hacia la base de T1. El valor de dicho
condensador depende del valor de la frecuencia más baja que deseemos
amplificar, ya que la reactancia u oposición al paso de la corriente alterna del
condensador aumenta al disminuir el valor de la frecuencia. Como dato, le diremos
que en amplificadores de audio, la capacidad de este condensador es de 1 μF, y
por tanto ha de ser electrolítico.
El condensador C2 tiene la finalizad muy importante en este circuito. Si se
fija bien en él verá que está conectado en paralelo con la resistencia de
polarización R2 pues tanto él como la resistencia tienen uno de sus terminales
directamente conectado entre sí y los otros dos a masa (en el condensador
directamente y en la resistencia a través de la fuente de alimentación).
La masa se representa en los circuitos mediante una línea corta y gruesa
horizontal, y representa al conductor de retorno, con lo cual se simplifica
enormemente el dibujo de los esquemas. Así pues, en el esquema de la figura 10
todas las rayas cortas, gruesas y horizontales representan un mismo conductor,
evitándose así el dibujo de muchas más líneas y cruces entre líneas. Así, por
ejemplo, el emisor de T2 está directamente conectado a masa, y como el positivo
de la fuente de alimentación también lo está, ello quiere decir que el emisor está
directamente conectado al positivo de la fuente de alimentación, aunque en el
esquema no se lo parezca a un profano.
Pues bien, volviendo a nuestro condensador C2, al estar en paralelo con R2
filtra la tensión alterna que aparece en bornes de dicha resistencia cuando se
producen las variaciones de corriente en el secundario del transformador.
Efectivamente, supóngase que dicho condensador no estuviera. Al variar la
corriente en el secundario se producirían cambios de corriente a través de R2 y
con ello cambios en el valor de la tensión de polarización entre base y emisor. El
transistor amplificaría de forma distinta (tendría distinta ganancia) según fuese el
valor de la corriente alterna, por lo que la amplificación no sería correcta. Al
disponer el condensador C2 en paralelo con R2 la corriente alterna que deseamos
amplificar circulará por este condensador, y por lo tanto en bornes de la
resistencia R2 la tensión será constante y el transistor amplificará por igual la
corriente alterna se acula sea el valor instantáneo de ésta.
El valor de capacidad del condensador C2, para que lleve correctamente

15
 CURSO DE ELECTRONICO DE MANTENIMIENTO

este filtrado, depende de la frecuencia más baja que se desee amplificar y del
valor de la resistencia por polarización de base. Concretamente ha de tener una
capacidad tal y que, a la frecuencia más baja a amplificar su reactancia sea como
mucho décima parte del valor óhmico de la resistencia de polarización de base, es
decir debe cumplir la igualdad:

La señal alterna que deseamos amplificar se aplica, a través de C1 a la

base de T1.
La corriente de colector de T1 varía de acuerdo con los valores de la
corriente de base y se hace pasar por el primario del transformador TR.
Por el primario de TR circula tanto la corriente continua de colector dada la
fuente de alimentación como la corriente alterna amplificada. En realidad se trata
de una corriente continua que cambia de valor de acuerdo con las variaciones de
la corriente de base, pero para el estudio del circuito es más claro considerar que
son dos corrientes que circulan por el primario.
De estas dos maneras sólo la que cambia de valor, es decir, la alterna,
inducirá una tensión en el secundario, pues es preciso que exista variación de
corriente para que produzcan variaciones de flujo y con ello tensión inducida en el
secundario.
¿Qué se consigue con ello? Pues sencillamente, que al transistor T2 sólo
se le aplique variaciones de corriente alterna, y que bajo ninguna circunstancias la
corriente continua de colector de T1que aplicada a la base de T2. El transformador
hace pues de conductor para la corriente alterna, haciéndola pasar de una a otra
etapa, y de aislante para la corriente continua, oponiéndose que pase de uno a
otro transistor.
Una pregunta le surgirá sin duda: ¿qué relación de transformación debe
tener dicho transformador para que el circuito trabaje correctamente? Pues bien, la
relación de transformación depende de las impedancias de salida de T1 y de
entrada de T2, tal y como veremos a continuación.
Para empezar recordaremos que todo transistor montado con emisor
común (caso de los dos transistores de la figura 10), posee una impedancia de
entrada que oscila entre 300 y 1.500 Ω y una impedancia de salida que oscila

16
 CURSO DE ELECTRONICO DE MANTENIMIENTO

entre 50 y 200 kΩ. Suponiendo que el transistor T2 posea una impedancia de

entrada ZE = 1 kΩ y el transistor T1 una salida ZS = 50 kΩ (valores éstos bastante
corrientes), la relación de transformación se obtiene por la fórmula:

√ ZS √50.000Ω 7
𝑟t = = ≅
√Ze √1.000Ω 1

es decir, el primario deberá tener 7 espiras por cada una que posee el
secundario. Con esta relación de transformación se obtiene la máxima
transferencia de energía de uno a otro circuito amplificador de la figura 10.
7 Acoplamiento por resistencia-capacidad
El sistema de acoplamiento entre etapas mediante resistencia-capacidad es
muy utilizado, ya que su precio y el volumen ocupado es más reducido que el
acoplamiento por transformador.

El acoplamiento mediante resistencia-condensador está compuesto por un

condensador y dos resistencias (Fig.11) la resistencia R1 es la resistencia de
carga de la primera etapa amplificadora, y la resistencia R2 es la de polarización
base-emisor del transistor de la segunda etapa amplificadora. El condensador e
tiene por finalidad la de dejar pasar las señales de corriente alterna que se deseen
amplificar de una a otra etapa y evitar, al mismo tiempo, que al alta tensión
continua de colector del primer transistor quede aplicada a la base del segundo.
La capacidad del condensador e depende del valor de las frecuencias que
se deseen amplificar, por lo que cuanto más bajas sean dichas frecuencias mayor
deberá ser la capacidad del citado condensador. Recuerde que la reactancia
capacidad de un condensador es tanto más elevada cuanto menos sea su
capacidad. En amplificadores de baja frecuencia, como los utilizados en equipos
de sonidos, la capacidad del condensador e es de unos de 10 μF.
En la figura 12 puede ver el esquema de un amplificador de tres etapas

17
 CURSO DE ELECTRONICO DE MANTENIMIENTO

amplificadoras con los transistores en montaje emisor común, todas ellas

acopladas mediante resistencia-condensador.
La ganancia óptima de corriente se obtiene ajustando la resistencia RC. Si
el valor de la resistencia RC es muy elevado, se produce una excesiva caída de
tensión que reduce la tensión de polarización del colector. Si, por el contrario, el
valor de RC es muy bajo, la amplificación es insuficiente. El punto de
funcionamiento de los transistores se elige mediante la resistencia RB de
polarización de base, según sea la corriente de colector.

El circuito de la figura 12 no está estabilizado ante variaciones de

temperatura, por lo que sólo sería posible su utilización en ambientes cuya
temperatura fuera constante.
Para estabilizar el circuito ante las variaciones de temperatura, es preciso
utilizar un circuito de auto polarización, consistente, como ya sabes, en conectar la
resistencia de base directamente al colector (Fig.13), es decir, mediante una
realimentación de tensión o bien mediante una estabilización por divisor de tensión
(Fig. 14).
En las figuras 15 y 16 se muestran los esquemas de dos circuitos
amplificadores de dos etapas acopladas por resistencia-capacidad. Ambos
circuitos están dotados de resistencias estabilizadoras de emisor, desacopladas
mediante condensador de filtro.

18
CURSO DE ELECTRONICO DE MANTENIMIENTO

19
 CURSO DE ELECTRONICO DE MANTENIMIENTO

En el caso del primer transistor del circuito de la figura 16, la resistencia

estabilizadora de emisor se ha dividido en dos partes (se ha sustituido la
resistencia estabilizadoras por un divisor de tensión formado por dos resistencias
en serie de igual valor óhmico total que la resistencia única), y se ha desacoplado
sólo una de ellas. De esta forma se obtiene algo de realimentación (la polarización
del transistor queda algo influida por la variaciones de la corriente amplificada).
Mediante este sistema se mejora la respuesta de frecuencias el hecho de que con
dicho "truco", el transistor es capaz de amplificar un mayor número de frecuencias.

Observe que en el caso de la figura 16 los transistores utilizados son del

tipo NPN, por lo que se ha cambiado la polaridad de la fuente de alimentación así
como la de los condensadores electrolíticos, que como ya sabe son componentes
polarizados que sólo funcionan correctamente si se les aplica potencial con el
signo adecuado.
En los amplificadores de varias etapas (tres, cuatro, o más), es
aconsejables insertar entre la etapa final y una etapa previa un circuito filtro
formado por una resistencia y un condensador (Fig. 17). La finalidad de este filtro
es la de compensar la influencia de la resistencia interna de la fuente de
alimentación en el acoplamiento entre las etapas.
El valor de la resistencia de filtro ha de ser pequeño, con el fin de que no
provoque una excesiva caída de tensión que reduzca la tensión de alimentación
de los transistores.

20
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Debido al pequeño valor de la resistencia de filtro, la capacidad del

condensador de filtro debe ser elevada, con el fin de que el conjunto sea electivo.
Cuanto mayor sea la capacidad de dicho condensador mayor será la constante de
tiempo RC del conjunto y más estable será la tensión de polarización de los
transistores.

8 Acoplamiento directo
En algunos de los casos, las etapas amplificadoras se acoplan directamente.
En la figura 18 se muestra el esquema de lo que sería un acoplamiento directo de
tres etapas amplificadoras. Como puede apreciar, consiste en conectar el colector
de un transistor directamente a la base del siguiente, de forma que la señal pase
directamente de uno a otro transistor.

Sin embargo, y como podrá suponer, este circuito no es muy utilizado, ya

que tal como se ha diseñado el colector de la primera etapa está alimentado a una
tensión bajísima, pues al mismo tiempo polariza la base de la segunda etapa.

21
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Para evitar esto, se deberían utilizar diferentes fuentes de alimentación, con

tensiones crecientes, o de tensión en resistencia alimentadas por una única fuente
de alimentación, de tensión muy elevada. Tanto uno como otro sistema no es muy
adecuado, ya que el primero encarece el circuito y el segundo consume mucha
energía en las resistencias, energía que es totalmente desaprovechable.

Una solución a este tipo de problema consiste en utilizar la primera etapa en

montaje colector común, conectando el emisor de su transistor directamente a la base del
siguiente (Fig. 19).

El montaje de la figura 19 es posible debido a que, como ya se ha dicho, el

montaje colector común posee una impedancia se salida muy baja, adecuada a la
baja impedancia de entrada del circuito emisor común de la etapa siguiente:

22
 CURSO DE ELECTRONICO DE MANTENIMIENTO

En la figura 20 se muestra el esquema de otro circuito amplificador de dos

etapas acopladas directamente, extrayendo la señal de la primera etapa del
emisor del primer transistor (etapa en montaje colector común). Obsérvese que
sólo la segunda etapa tiene desacoplado el emisor, ya que si se conecta un
condensador de desacoplamiento entre el emisor y masa de la primera etapa, la
señal de salida de esta primera etapa quedaría filtrada (cortocircuitada a masa las
corrientes alterna a través del condensador) y, por tanto, no se obtendría
variaciones de tensión en bornes de la resistencia de emisor y con ello no llegaría
señal alterna a la base del segundo transistor amplificador.
El circuito de la figura 21 difiere algo de los acoplamientos directos
estudiados hasta ahora, ya que ambos transistores se han montado en emisor
común, extrayéndose la señal del colector del primer transistor y aplicándose a la
base del siguiente a través de la resistencia R2 que polariza el segundo transistor,
es decir, la polarización de la base del segundo transistor se obtiene por el divisor
de tensión formado por la resistencia R1 y la suma de la resistencia R2 y la
resistencia colector-emisor del primer transistor.
9 Acoplamiento complementario
Una forma de acoplamiento directo muy utilizada en la actualidad es la
denominada acoplamiento complementario. Su principal características consiste
en utilizar un transistor PNP junto con otro del tipo NPN (Figs. 22 y 23).
El circuito de la figura 22 corresponde a un acoplamiento directo
complementario utilizando un transistor NPN en la primera etapa y un transistor
PNP en la segunda.
Las resistencias R1 y R2 forman el divisor de tensión de polarización de la

23
 CURSO DE ELECTRONICO DE MANTENIMIENTO

base del primer transistor y R3 es la resistencia de auto polarización del mismo.

En paralelo con dicha resistencia se dispone el condensador de filtro C2, por los
motivos que ya conoce.
La resistencia R4 es la carga del primer transistor, y en ella radica la clase
de acoplamiento.
Veamos cómo funciona este importante circuito, muy utilizado en la
actualidad y por lo cual le pedimos le preste la máxima atención: cuando no se
aplica señal alguna a la base del primer transistor, la resistencia R4 polariza
adecuadamente la base del segundo transistor, según las polaridades indicadas
en el mismo esquema. En el momento que la base más conductor, es decir, baja
la resistencia colector-emisor del mismo, por lo que la base del segundo transistor
se hace más negativa (se acerca más su potencial negativo de masa). Con ello
aumenta la corriente de colector del segundo transistor.
Si, por el contrario, la base del primer transistor se hace menos positiva, por
recibirse un semiciclo negativo de la corriente alterna que se desea amplificar (la
cual como se sabe se restaría de la tensión continua positiva de polarización de
base del primer transistor), este transistor conduciría menos, pues aumenta su
resistencia interna colector-emisor. Con ello la base del segundo transistor se
hace menos negativa (al ser mayor la resistencia total del conjunto colector-emisor
del primer transistor y la resistencia R3, que forman con R4 el divisor de tensión
para la polarización de base del segundo transistor). Como consecuencia de todo
ello disminuye la corriente de colector del segundo transistor.

24
 CURSO DE ELECTRONICO DE MANTENIMIENTO

Obsérvese en la figura 22 cómo el emisor del primer transistor está en

comunicación con el negativo de la fuente de alimentación a través de la
resistencia R3 y masa (transistor NPN), mientras que el emisor del segundo
transistor lo .está con el positivo (transistor PNP).
El esquema de la figura 23 corresponde a un acoplamiento complementario
en el que el primer transistor es un PNP y el segundo un NPN. Se trata de un
montaje muy similar al de la figura 19 pero utilizando transistores complementario.

25
