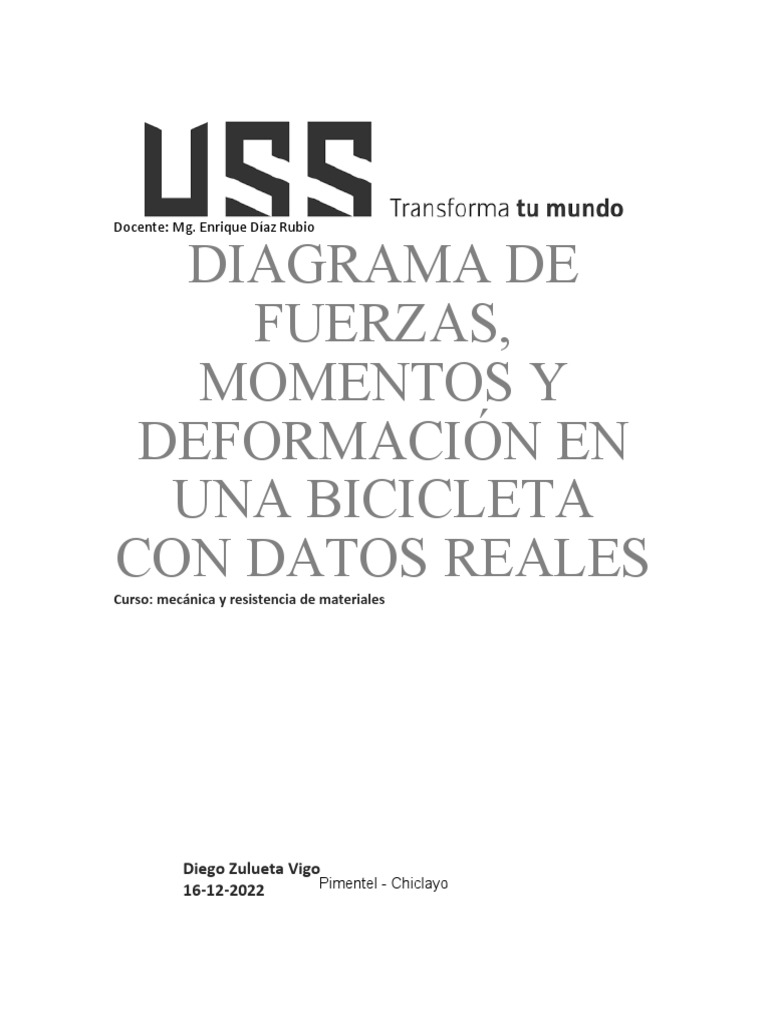

Docente: Mg.

Enrique Díaz Rubio

DIAGRAMA DE
FUERZAS,
MOMENTOS Y
DEFORMACIÓN EN
UNA BICICLETA
CON DATOS REALES
Curso: mecánica y resistencia de materiales

Diego Zulueta Vigo

16-12-2022 Pimentel - Chiclayo
Introducción:
El objetivo de dicho trabajo de investigación es observar los esfuerzos,
Presentando un diagrama de cuerpo libre con todos los datos tanto de la bicicleta
como la de mi persona; también hallaremos momentos de la bicicleta cuando está
en movimiento o estático que tienen como lugar en la bicicleta y así poder analizar
como consecuencia dichas fuerzas que se pueden experimentar cuando se realiza
la acción al pedalear la bicicleta; así mismo pretende discutir la efectividad de las
fuerzas.
Para ello se realizó las peso y medidas reales de la bicicleta (alto, ancho, diámetro
de ruedas, peso, ETC)y también de mi persona (talla y peso) pero que con estos
datos poder hallar lo solicitado que son los esfuerzos de la bicicleta, los momentos
y deformación.

El diagrama de cuerpo libre son gráficos o imágenes que se utiliza a menudo para
la solución de problemas físicos; También lo utilizan los ingenieros para realizar
los cálculos de fuerzas que se que actúan sobre el grafico de DCL. Estos
diagramas es una herramienta recurrente que se utiliza para hallar las fuerzas
desconocidas que aparecen en las ecuaciones de moviente de cuerpos; El
diagrama nos ayuda a facilitar el hallazgo de fuerzas y momentos que debemos
tomar encuentra para las soluciones de problemas; También para hallar las
fuerzas internas que actúan sobre las estructuras. (Ruina, Andy; Rudra Pratap
2002)

Las fuerzas es el fenómeno físico que puede ser capaz de modificar la velocidad,
el movimiento, el desplazamiento, o deformación de un cuerpo; según su punto de
aplicación e intensidad dado. Las acciones que este utiliza como arrastrar,
empujar o atraer un objeto que conlleva la aplicación de un esfuerzo que puede
modificar su estado de reposo o estática; velocidad, deformación de su estructura
según su fuerza aplicada. (Ortega, Manuel R. 1989-2010)

Momentos de fuerza o torque a una magnitud obtenida como producto vectorial

del vector de posición del punto de aplicación de fuerza por el vector de fuerza; A
esto también se le domina momento; ocasionalmente recibe el nombre de troque.
(Marion, Jerry B. 1996)
Resultados:
La bicicleta es del modelo montañera; donde esta hecho de los siguientes
materiales: Tanto el asiento como los manubrios, pedal y frenos están hecho de
polímeros; Toda la estructura de la bicicleta esta hecho de acero; las llantas están
hechas de caucho; los aros de la llanta con los rayos esta hecho del material de
aluminio; la cadena y la catalina están hecho de fierro.
 Bicicleta Estática
Se presenta los datos reales de la bicicleta y mi persona con medidas y masa.

 Diagrama de
cuerpo libre:

F2  Es la acción y reacción a la FP

FP  Fuerza en el pedal

WB  peso en la bicicleta

WP peso del ciclista

RAReacción de la llanta trasera

RB Reacción de la llanta delantera

 FA Fuerza de reacción a la fuerza de

Ejercicios:

Mo=( ℘ ) ( 0.23 )+ ( WB ) ( 0,5 )+ ( FP ) ( 0.67 ) −RB ( 1 )=0

-------- ESTATICA

88 ( 9,8 ) ( 0.23 ) +12 ( 9,8 ) ( 0,5 )−RB ( 1 )=0 RB=198,352+58,8RB=257,152 N

SUMATORTIAS EN FUERZAS Y

∑ Fy=0 → RA+ RB=WB +WC RA =( WB+WC )−RB RA =( 862,4+117,6 )−257,152 N

RA=722,848 N
 Bicicleta en movimiento

El ciclista realiza un trabajo de 28,8 J (aproximadamente) entonces el

trabajo = f.d
trabajo 28,8
→ F= = =144 N El diámetro del círculo del plato del pedal de la
d 0.2
bicicleta es de 20 cm

Diagrama de cuerpo libre

∑ Fy=0∑ Fy=℘+ WB=RA+ RB+ FT
∑ Fy=88 ( 9,8 )+ 12 ( 9,8 )=¿ 72,848 N + 257,152 N + FT ¿
862,4+ 117,6=330 FT FT =650 N
La fuerza en el pedal genera la fuerza Fz

a) La fuerza de inercia se calcula

800 N
FI = ( 0.14 g )=112 N
g

Los esfuerzos generan movimiento; En la figura se muestra un DCL donde se

incluyen los módulos de la fuerza, lo que ayuda a ver que la fuerza aplicada sobre
el pedal es mucho mayor que la que la rueda aplica a la carretera, concretamente
será proporcional a la relación entre la longitud de la biela L1 y el radio de la rueda
trasera además el momento en L4 la cadena de transmisión es constante

 CALCULOS DE
ESFUERZOS DE

DEFORMACIONES DE UNA CADENA DE BICICLETA

 ∑ M =0 FL=TR
FL 144 ( 18 CM )
T= = =25,92 N
R 10

T 25,92
2 2
TP= =
T 2 π
d ¿¿
4 4
REFERENCIAS
 Ruina, Andy; Rudra Pratap (2002). Oxford University Press. Recuperado
de http://ruina.tam.cornell.edu/Book/RuinaPratapNoProblems.pdf
 Hibbeler, R. C. (2007). Eleventh Edition edición,Pearson Prentice Hall.
Recuperado de https://archive.org/details/engineeringmecha00hibb_4
 ING. JUDITH PITA GARCÍA 2017 PREPARATORÍA OFICIAL DEL
ESTADO DE MÉXICO 258 Recuperado de
file:///C:/Users/hp/Downloads/Cuaderno%202018.pdf
 Fuerza". En: Significados.com. 13 de diciembre de 2022,
https://www.significados.com/fuerza/
 Ortega, Manuel R. (1989-2010). Lecciones de Física (4 volúmenes).
Monytex.
 Landau & Lifshitz: Mecánica, Ed. Reverté, Barcelona, 1991
 Marion, Jerry B. (1996). Dinámica clásica de las partículas y sistemas.
Barcelona: Ed. Reverté.
 Tipler, Paul A. (2000). Física para la ciencia y la tecnología (2 volúmenes).
Barcelona: Ed. Reverté.
