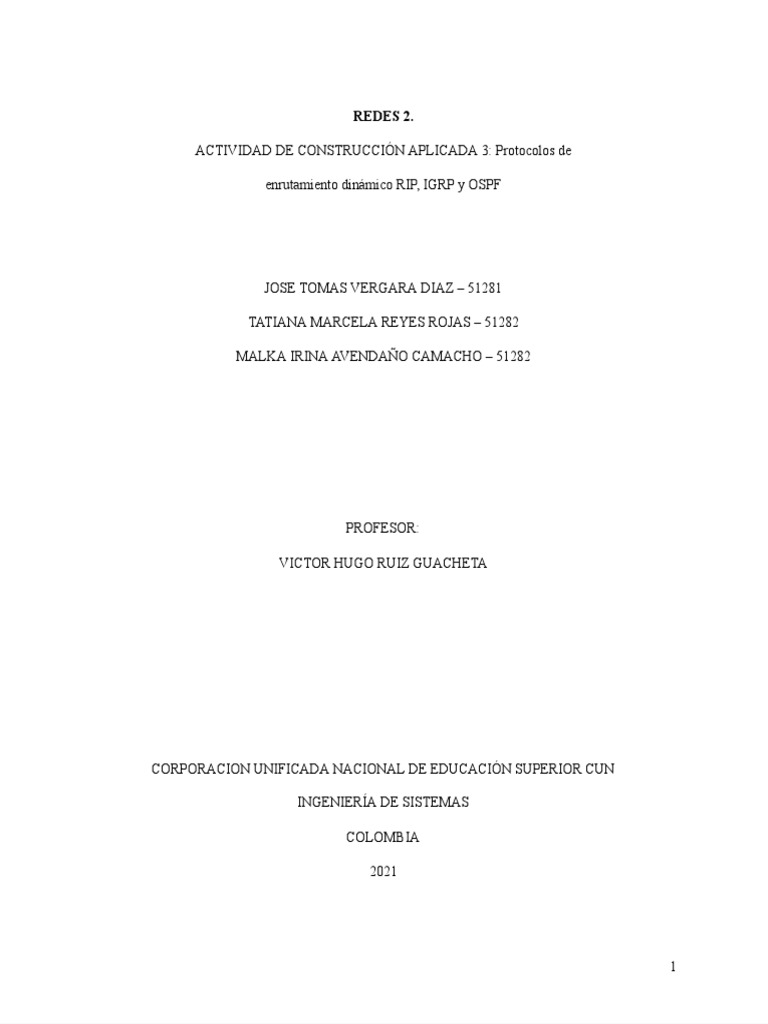

REDES‌‌2.

‌  ‌

ACTIVIDAD‌‌DE‌‌CONSTRUCCIÓN‌‌APLICADA‌‌3:‌‌Protocolos‌‌de‌  ‌

enrutamiento‌‌dinámico‌‌RIP,‌‌IGRP‌‌y‌‌OSPF‌  ‌

 ‌

 ‌

JOSE‌‌TOMAS‌‌VERGARA‌‌DIAZ‌‌–‌‌51281‌  ‌

TATIANA‌‌MARCELA‌‌REYES‌‌ROJAS‌‌–‌‌51282‌  ‌

MALKA‌‌IRINA‌‌AVENDAÑO‌‌CAMACHO‌‌–‌‌51282‌  ‌

 ‌

 ‌

 ‌

 ‌

PROFESOR:‌  ‌

VICTOR‌‌HUGO‌‌RUIZ‌‌GUACHETA‌  ‌

 ‌

 ‌

 ‌

 ‌

 ‌

CORPORACION‌‌UNIFICADA‌‌NACIONAL‌‌DE‌‌EDUCACIÓN‌‌SUPERIOR‌‌CUN‌  ‌

INGENIERÍA‌‌DE‌‌SISTEMAS‌  ‌

COLOMBIA‌  ‌

2021‌  ‌

 ‌

1‌  ‌
 1.‌‌INTRODUCCIÓN‌  ‌

 ‌

En‌‌esta‌‌entrega‌‌número‌‌3‌‌del‌‌ACA,‌‌se‌‌desarrolla‌‌una‌‌actividad‌‌de‌‌diseño‌‌y‌‌configuración‌‌de‌‌redes‌‌donde‌‌

se‌‌evidencie‌‌la‌‌capacidad‌‌para‌‌diseñar‌‌y‌‌configurar‌‌protocolos‌‌de‌‌enrutamiento‌‌dinámico‌‌RIP,‌‌IGRP‌‌y ‌‌
OSPF‌  ‌

Resultado‌‌de‌‌esta‌‌actividad‌‌se‌‌evidencia‌‌este‌‌documento‌‌que‌‌presenta‌‌cómo‌‌se‌‌configuraron‌‌los‌‌diferentes‌‌
componentes‌‌que‌‌integran‌‌la‌‌red‌‌y‌‌un‌‌video‌‌en‌‌el‌‌que‌‌se‌‌puede‌‌apreciar‌‌la‌‌conectividad‌‌de‌‌los‌‌diferentes‌‌

elementos.‌  ‌

Se‌‌anota‌‌que‌‌las‌‌imágenes‌‌que‌‌integran‌‌este‌‌trabajo‌‌corresponden‌‌a‌‌las‌‌imágenes‌‌provistas‌‌por‌‌el‌‌docente‌‌
para‌‌el‌‌diseño‌‌de‌‌redes‌‌y‌‌a‌‌capturas‌‌de‌‌pantalla‌‌de‌‌los‌‌diseños‌‌de‌‌redes‌‌de‌‌los‌‌autores‌‌de‌‌este‌‌documento.‌  ‌

Para‌‌ver‌‌el‌‌video,‌‌copie‌‌y‌‌pegue‌‌en‌‌su‌‌navegador‌‌de‌‌internet‌‌(Chrome,‌‌Firefox)‌‌el‌‌siguiente‌‌enlace:‌‌
   ‌

 ‌

https://youtu.be/pqNdEQ6uoTs‌  ‌

 ‌

 ‌

   ‌

2‌  ‌
 2.‌‌DESARROLLO‌‌DE‌‌LA‌‌ACTIVIDAD‌  ‌

 ‌

Se‌‌plantea‌‌el‌‌problema‌‌de‌‌diseñar‌‌la‌‌siguiente‌‌red:‌  ‌

 ‌

 ‌

 ‌

Se‌‌distinguen‌‌tres‌‌grandes‌‌actividades‌‌a‌‌seguir‌‌para‌‌el‌‌diseño‌‌de‌‌la‌‌red:‌  ‌

1. Instalar‌‌
 la‌‌herramienta‌‌Cisco‌‌Packet‌‌Tracer‌  ‌
2. Evaluar‌‌condiciones‌‌de‌‌las‌‌redes‌‌a‌‌diseñar‌  ‌
3. Configuración‌‌de‌‌redes‌‌con‌‌protocolo‌‌OSPF‌  ‌
4. Configuración‌‌de‌‌redes‌‌con‌‌protocolo‌‌IGRP‌‌    ‌
5. Configuración‌‌de‌‌redes‌‌con‌‌protocolo‌‌RIP‌  ‌

En‌‌este‌‌documento‌‌se‌‌presentará‌‌un‌‌capítulo‌‌para‌‌cada‌‌uno‌‌de‌‌los‌‌anteriores‌‌ítems.‌  ‌

   ‌

3‌  ‌
 ‌3.‌‌INSTALACIÓN‌‌DE‌‌CISCO‌‌PACKET‌‌TRACER‌   ‌

Se‌‌descarga‌‌el‌‌programa‌‌desde‌‌el‌‌siguiente‌‌enlace:‌‌https://telectronika.com/descargas/packet-tracer/‌  ‌

Al‌‌abrir‌‌el‌‌simulador‌‌se‌‌obtiene‌‌la‌‌siguiente‌‌interfaz:‌  ‌

 ‌

 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌

4‌  ‌
 4.‌‌DISEÑAR‌‌LAS‌‌REDES‌‌DE‌‌ACUERDO‌‌A‌‌LAS‌‌CONDICIONES‌‌DEFINIDAS‌  ‌

 ‌

Se‌‌encuentran‌‌4‌‌grandes‌‌áreas‌‌de‌‌redes‌‌con‌‌diferentes‌‌protocolos‌‌y‌‌se‌‌define‌‌que‌‌se‌‌va‌‌a‌‌realizar‌‌diseño‌‌

para‌‌cada‌‌área‌‌como‌‌se‌‌enuncia‌‌a‌‌continuación:‌  ‌

1. Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.40.0/24‌  ‌
2. Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.20.0/24‌  ‌
3. Protocolo‌‌IGRP,‌‌dirección‌‌de‌‌red:‌‌192.168.30/24‌  ‌
4. Protocolo‌‌RIP‌‌V2,‌‌dirección‌‌de‌‌red:‌‌192.168.10.0/24‌  ‌
5. Enlaces‌‌WAN:‌‌dirección‌‌de‌‌red‌‌10.10.10.0/28‌  ‌

 ‌

En‌‌los‌‌siguientes‌‌capítulos‌‌se‌‌presentará‌‌la‌‌configuración‌‌de‌‌cada‌‌una‌‌de‌‌estas‌‌redes.‌  ‌
 ‌

4.1.‌‌Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.40.0/24‌  ‌

 ‌

Los‌‌pasos‌‌son:‌  ‌
 ‌

Realizar‌‌subnetting‌‌de‌‌la‌‌red‌  ‌

Configurar‌‌los‌‌routers‌  ‌

Asignar‌‌IPs‌‌a‌‌los‌‌terminales,‌‌en‌‌este‌‌caso‌‌computadores.‌  ‌

5‌  ‌
 ‌

 ‌

 ‌

 ‌

4.1.1.‌‌Subnetting‌‌de‌‌la‌‌red‌  ‌

 ‌
 ‌

Se‌‌identifican‌‌4‌‌redes,‌‌las‌‌subredes‌‌A‌‌y‌‌B‌‌son‌‌para‌‌las‌‌configuraciones‌‌de‌‌los‌‌routers.‌‌La‌‌subred‌‌C‌‌para‌‌la‌‌

red‌‌de‌‌100‌‌y‌‌la‌‌subred‌‌D‌‌para‌‌la‌‌de‌‌50.‌  ‌

4.1.2.‌‌Configuración‌‌de‌‌los‌‌routers‌‌(para‌‌las‌‌redes‌‌A‌‌y‌‌B)‌  ‌

Se‌‌configuran‌‌las‌‌interfaces‌‌para‌‌los‌‌tres‌‌routers‌‌de‌‌esta‌‌red.‌‌indicando‌‌la‌‌IPv4‌‌y‌‌la‌‌máscara‌‌de‌‌subred‌‌

para‌‌cada‌‌uno‌‌de‌‌ellos‌‌como‌‌se‌‌muestra‌‌en‌‌las‌‌siguientes‌‌imágenes.‌  ‌

Configuración‌‌router‌‌1 ‌

 ‌

6‌  ‌
 ‌

 ‌

 ‌

Configuración‌‌router‌‌6 ‌

 ‌
 ‌
Configuración‌‌router‌‌7 ‌
 ‌

7‌  ‌
  ‌
 ‌

4.1.3.‌‌Configuración‌‌de‌‌la‌‌red‌‌C,‌‌de‌‌100‌‌hosts‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌correspondiente‌‌router,‌‌como‌‌se‌‌muestra‌‌en‌‌la‌‌imagen.‌
 ‌
Configuración‌‌router‌‌6 ‌
 ‌

 ‌
 ‌
Luego,‌‌se‌‌asigna‌‌IP‌‌a‌‌los‌‌equipos‌‌de‌‌esta‌‌red.‌‌En‌‌la‌‌imagen‌‌a‌‌continuación‌‌se‌‌muestra‌‌la‌‌
   ‌
configuración‌‌para‌‌un‌‌equipo‌‌de‌‌esta‌‌red.‌  ‌
 ‌

8‌  ‌
  ‌
 ‌

4.1.4.‌‌Configuración‌‌de‌‌la‌‌red‌‌D,‌‌para‌‌50‌‌hosts‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌correspondiente‌‌router,‌‌como‌‌se‌‌muestra‌‌en‌‌la‌‌imagen.‌
 ‌
Configuración‌‌router‌‌7 ‌

 ‌

9‌  ‌
 ‌
Luego‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales,‌‌como‌‌se‌‌muestra‌‌a‌‌continuación:‌  ‌
 ‌

 ‌
 ‌
 ‌

4.2.‌‌Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.20.0/24‌  ‌

 ‌
 ‌
A‌‌semejanza‌‌de‌‌la‌‌anterior‌‌res,‌‌primero‌‌se‌‌realiza‌‌el‌‌subnetting‌‌y‌‌luego‌‌sí‌‌se‌‌procede‌‌a‌‌la‌‌configuración‌‌de‌‌

cada‌‌una‌‌de‌‌las‌‌subredes‌  ‌

10‌  ‌
 ‌

4.2.1.‌‌Subnetting‌‌de‌‌la‌‌red‌‌   ‌

 ‌
 ‌
Son‌‌5‌‌subredes:‌‌A,‌‌B‌‌y‌‌C‌‌son‌‌para‌‌la‌‌comunicación‌‌entre‌‌los‌‌routers,‌‌subred‌‌D‌‌para‌‌50‌‌hosts‌‌y‌‌E‌‌para‌‌100‌‌

hosts.‌  ‌
 ‌
 ‌

4.2.2.‌‌Configuración‌‌de‌‌las‌‌redes‌‌A,‌‌B‌‌y‌‌C ‌ ‌
Ocurre‌‌entre‌‌los‌‌routers.‌‌A‌‌continuación‌‌se‌‌muestran‌‌configuraciones‌‌de‌‌los‌‌mismos.‌  ‌
 ‌
Configuración‌‌router‌‌2 ‌

 ‌

11‌  ‌
  ‌
 ‌
 ‌
Configuración‌‌router‌‌10‌  ‌

 ‌

12‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌11‌  ‌

 ‌

13‌  ‌
  ‌
 ‌

4.2.3.‌‌Configuración‌‌de‌‌la‌‌red‌‌D,‌‌de‌‌50‌‌hosts‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌correspondiente‌‌router.‌  ‌
 ‌
Configuración‌‌router‌‌11‌  ‌

 ‌
 ‌
Luego‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales‌  ‌

14‌  ‌
 ‌

4.2.4.‌‌Configuración‌‌de‌‌la‌‌red‌‌E,‌‌para‌‌100‌‌hosts‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌router.‌  ‌
Configuración‌‌router‌‌10‌  ‌

 ‌
 ‌
Finalmente,‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales.‌  ‌
 ‌

15‌  ‌
4.3.‌‌Protocolo‌‌IGRP,‌‌dirección‌‌de‌‌red:‌‌192.168.30/24‌  ‌

 ‌
 ‌
 ‌
 ‌

4.3.1.‌‌Subnetting‌  ‌
 ‌

 ‌
Se‌‌identifican‌‌5‌‌redes:‌‌A,‌‌B‌‌y‌‌C‌‌para‌‌las‌‌redes‌‌entre‌‌los‌‌routers,‌‌red‌‌D‌‌para‌‌50‌‌hosts‌‌y‌‌la‌‌red‌‌E‌‌para‌‌50‌‌

hosts‌  ‌
 ‌

16‌  ‌


4.3.2.‌‌Configuración‌‌de‌‌las‌‌redes‌‌A,‌‌B‌‌y‌‌C‌‌(entre‌‌los‌‌routers)‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌cada‌‌uno‌‌de‌‌los‌‌routers,‌‌como‌‌se‌‌muestra‌‌a‌‌continuación.‌  ‌
 ‌
Configuración‌‌router‌‌3 ‌

 ‌

 ‌
 ‌
 ‌

17‌  ‌
Configuración‌‌router‌‌8 ‌

 ‌
 ‌

 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌

18‌  ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌9 ‌

 ‌

 ‌
 ‌

19‌  ‌
4.3.3.‌‌Configuración‌‌de‌‌la‌‌red‌‌D,‌‌50‌‌hosts‌  ‌
 ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌router.‌  ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌8 ‌

 ‌
 ‌
Finalmente,‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales.‌  ‌
 ‌

4.3.4.‌‌Configuración‌‌de‌‌la‌‌red‌‌E,‌‌de‌‌50‌‌hosts‌  ‌
Se‌‌configura‌‌la‌‌interfaz‌‌en‌‌el‌‌router.‌  ‌
Configuración‌‌router‌‌9 ‌

20‌  ‌
  ‌
 ‌
Finalmente,‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales‌‌de‌‌esta‌‌red.‌  ‌
 ‌
 ‌
 ‌
 ‌

4.4.‌‌Protocolo‌‌RIP‌‌V2,‌‌dirección‌‌de‌‌red:‌‌192.168.10.0/24‌  ‌

 ‌
 ‌

21‌  ‌
4.4.1.‌‌Subnetting‌  ‌

 ‌
 ‌
Las‌‌redes‌‌A,‌‌B‌‌y‌‌C‌‌son‌‌para‌‌la‌‌comunicación‌‌entre‌‌los‌‌routers,‌‌la‌‌red‌‌D‌‌para‌‌100‌‌hosts‌‌y‌‌la‌‌red‌‌E‌‌para‌‌50‌‌

hosts.‌  ‌
 ‌

4.4.2.‌‌Configuración‌‌de‌‌las‌‌redes‌‌A,‌‌B‌‌y‌‌C‌‌(entre‌‌routers)‌  ‌
Se‌‌realiza‌‌configuración‌‌en‌‌cada‌‌uno‌‌de‌‌los‌‌routers.‌  ‌
 ‌
Configuración‌‌router‌‌0 ‌

 ‌

22‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌4 ‌

 ‌

23‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌5 ‌

 ‌

24‌  ‌
  ‌
 ‌

4.4.3.‌‌Configuración‌‌de‌‌la‌‌red‌‌D,‌‌para‌‌100‌‌hosts‌  ‌
Se‌‌configura‌‌en‌‌el‌‌router‌‌correspondiente‌‌
   ‌

 ‌
Finalmente,‌‌se‌‌asigna‌‌IP‌‌a‌‌las‌‌terminales.‌  ‌

25‌  ‌
4.4.4.‌‌Configuración‌‌de‌‌la‌‌red‌‌E,‌‌para‌‌50‌‌hosts‌  ‌
Se‌‌configura‌‌en‌‌router‌‌correspondiente‌‌a‌‌la‌‌red.‌  ‌
 ‌
Configuración‌‌router‌‌5 ‌

 ‌
 ‌
Finalmente,‌‌se‌‌configura‌‌la‌‌IP‌‌de‌‌las‌‌terminales.‌  ‌
 ‌

4.5.‌‌Enlaces‌‌WAN:‌‌dirección‌‌de‌‌red‌‌10.10.10.0/28‌  ‌

 ‌

 ‌

26‌  ‌
  ‌

4.5.1.‌‌Subnetting‌  ‌

 ‌
 ‌
Se‌‌identifican‌‌4‌‌redes‌‌para‌‌la‌‌conexión‌‌entre‌‌los‌‌4‌‌routers‌‌de‌‌frontera.‌  ‌
 ‌

4.5.2.‌‌Configuración‌‌de‌‌enlaces‌‌WAN‌  ‌
 ‌
Se‌‌realiza‌‌la‌‌configuración‌‌de‌‌las‌‌interfaces‌‌en‌‌cada‌‌uno‌‌de‌‌los‌‌routers,‌‌como‌‌se‌‌muestra‌‌en‌‌las‌‌siguientes‌‌

imágenes.‌  ‌
 ‌
Configuración‌‌router‌‌0 ‌

 ‌
 ‌

27‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌1 ‌

 ‌
 ‌

28‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌2 ‌

 ‌

29‌  ‌
  ‌
 ‌
Configuración‌‌router‌‌3 ‌

 ‌
 ‌

30‌  ‌
  ‌
 ‌
 ‌
   ‌

31‌  ‌
4.6.‌‌Configuración‌‌protocolo‌‌OSPF‌‌(Open‌‌Shortest‌‌Path‌‌First)‌  ‌

Se‌‌configura‌‌para‌‌las‌‌siguientes‌‌redes:‌  ‌

1. Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.40.0/24‌  ‌
2. Protocolo‌‌OSPF,‌‌dirección‌‌de‌‌red:‌‌192.168.20.0/24‌  ‌

Para‌‌esta‌‌configuración‌‌se‌‌requiere:‌‌
   ‌

1. Determinar‌‌el‌‌wildcard.‌  ‌
2. Para‌‌cada‌‌uno‌‌de‌‌los‌‌routers‌‌que‌‌integran‌‌la‌‌red‌‌-incluyendo‌‌el‌‌router‌‌frontera-‌‌se‌‌debe‌‌abrir‌‌el‌‌

router‌‌y‌‌en‌‌la‌‌pantalla‌‌de‌‌comandos‌‌CLI‌‌se‌‌deben‌‌escribir‌‌los‌‌siguientes‌‌comandos:‌  ‌

Por‌‌ejemplo,‌‌en‌‌el‌‌router‌‌10‌‌se‌‌emplean‌‌los‌‌siguientes‌‌comandos:‌  ‌
 ‌
enabled‌‌
config‌‌ t ‌‌
router‌‌ ospf‌‌ <<Número‌‌ de‌‌router>>‌‌
network‌‌ 192,168.20.196‌‌ 0.0.0.3‌‌ area‌‌ 1  ‌‌‌
network‌‌ 192,168.20.200‌‌ 0.0.0.3‌‌ area‌‌ 1  ‌‌‌
network‌‌ 192,168.20.0‌‌ 0.0.0.127‌‌ area‌‌ 1  ‌‌
passive‌‌ interface‌‌ fastEthernet‌‌ 0/0‌‌

exit‌
exit‌

 ‌

32‌  ‌
 ‌

 ‌

33‌  ‌
  ‌

 ‌

 ‌
 ‌
 ‌

34‌  ‌
  ‌

 ‌
 ‌
 ‌
 ‌
Finalmente,‌‌se‌‌realiza‌‌pruebas‌‌para‌‌verificar‌‌la‌‌conectividad‌‌en‌‌cada‌‌una‌‌de‌‌las‌‌áreas‌  ‌
 ‌

35‌  ‌
 ‌
 ‌
Prueba‌‌de‌‌conectividad‌‌en‌‌área‌‌3 ‌ ‌
 ‌

 ‌
 ‌
Prueba‌‌de‌‌conectividad‌‌en‌‌área‌‌1 ‌ ‌
 ‌

 ‌
 ‌
 ‌
 ‌
 ‌
 ‌

36‌  ‌
 ‌
 ‌
 ‌

4.7.‌‌Configuración‌‌protocolo‌‌IGRP‌  ‌

Corresponde‌‌al‌‌área‌‌2‌‌del‌‌diagrama.‌‌La‌‌configuración‌‌de‌‌este‌‌protocolo‌‌se‌‌hace‌‌a‌‌nivel‌‌de‌‌los‌‌routers‌‌de‌‌

esta‌‌área.‌  ‌
 ‌
 ‌

 ‌
 ‌
Los‌‌comandos‌‌que‌‌se‌‌emplean‌‌para‌‌configurar‌‌los‌‌routers‌‌con‌‌protocolo‌‌IGRP:‌  ‌
en‌‌‌

config‌‌ t
‌‌
router‌‌ eigrp‌‌ <<número‌‌ del‌‌ área>>‌‌
network‌‌ <<dirección‌‌ de‌‌ red>>‌‌ <<wildcard>>‌‌
network‌‌ <<dirección‌‌ de‌‌ red>>‌‌ <<wildcard>>‌‌
network‌‌ <<dirección‌‌ de‌‌ red>>‌‌ <<wildcard>>‌‌
no‌‌ auto-summary‌‌
end‌‌
 ‌

37‌  ‌
  ‌
 ‌
Se‌‌muestra‌‌a‌‌continuación‌‌los‌‌comandos‌‌que‌‌se‌‌emplean‌‌para‌‌la‌‌configuración‌‌del‌‌protocolo‌‌IGRP,‌‌la‌‌cual‌‌

se‌‌realiza‌‌en‌‌la‌‌pestaña‌‌CLI‌‌para‌‌cada‌‌router.‌  ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌3 ‌

 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌8 ‌

38‌  ‌
  ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌9 ‌

 ‌
 ‌

39‌  ‌
 ‌
 ‌
Finalmente,‌‌se‌‌realiza‌‌prueba‌‌de‌‌conectividad‌‌en‌‌los‌‌equipos‌‌para‌‌verificar‌‌que‌‌es‌‌exitosa.‌  ‌

 ‌
 ‌
 ‌
 ‌

4.8.‌‌Configuración‌‌protocolo‌‌RIP‌  ‌

Corresponde‌‌al‌‌área‌‌4‌‌del‌‌diagrama.‌‌Al‌‌igual‌‌que‌‌en‌‌los‌‌anteriores‌‌protocolos,‌‌se‌‌debe‌‌configurar‌‌cada‌‌

uno‌‌de‌‌los‌‌routers‌‌de‌‌esta‌‌área.‌  ‌

40‌  ‌
  ‌
 ‌
 ‌
Configuración‌‌router‌‌0 ‌
 ‌

 ‌

41‌  ‌
 ‌
 ‌
 ‌
Configuración‌‌router‌‌4 ‌

 ‌
 ‌
Configuración‌‌router‌‌5 ‌

42‌  ‌
  ‌
 ‌
Finalmente,‌‌se‌‌hace‌‌una‌‌prueba‌‌de‌‌conectividad‌‌de‌‌las‌‌redes‌  ‌

43‌  ‌
  ‌
 ‌

44‌  ‌
4.9.‌‌Redistribución‌‌de‌‌rutas‌‌de‌‌protocolos‌  ‌

 ‌
Se‌‌hace‌‌la‌‌redistribución‌‌de‌‌protocolos‌‌OSPF,‌‌IGRP‌‌y‌‌RIP.‌‌Se‌‌muestra‌‌a‌‌continuación‌‌las‌‌configuraciones‌‌

de‌‌redistribución‌‌de‌‌los‌‌routers.‌  ‌
 ‌
Configuración‌‌del‌‌router‌‌2‌‌(De‌‌OSPF‌‌a‌‌IGRP‌‌y‌‌luego‌‌de‌‌IGRP‌‌a‌‌OSPF)‌  ‌
 ‌
Router>en‌  ‌
Router#config‌‌t ‌ ‌
Enter‌‌configuration‌‌commands,‌‌one‌‌per‌‌line.‌‌End‌‌with‌‌CNTL/Z.‌  ‌
Router(config)#router‌‌ospf‌‌1 ‌
Router(config-router)#redistribute‌‌eigrp‌‌20‌‌subnets‌  ‌
Router(config-router)#exit‌  ‌
Router(config)#exit‌  ‌
Router#‌  ‌
%SYS-5-CONFIG_I:‌‌Configured‌‌from‌‌console‌‌by‌‌console‌  ‌
 ‌
Router#en‌  ‌
Router#config‌‌t ‌ ‌
Enter‌‌configuration‌‌commands,‌‌one‌‌per‌‌line.‌‌End‌‌with‌‌CNTL/Z.‌  ‌
Router(config)#router‌‌eigrp‌‌20‌  ‌
Router(config-router)#redistribute‌‌ospf‌‌1‌‌metric‌‌1500‌‌1000‌‌255‌‌1‌‌1500‌  ‌
Router(config-router)#exit‌  ‌
Router(config)#exit‌  ‌

45‌  ‌
Router#‌  ‌
%SYS-5-CONFIG_I:‌‌Configured‌‌from‌‌console‌‌by‌‌console‌  ‌
 ‌

 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
 ‌
Configuración‌‌del‌‌router‌‌3‌‌(De‌‌IGRP‌‌a‌‌OSPF‌‌y‌‌luego‌‌de‌‌OSPF‌‌a‌‌IGRP)‌  ‌
 ‌
 ‌
Router#en‌  ‌
Router#config‌‌t ‌ ‌
Enter‌‌configuration‌‌commands,‌‌one‌‌per‌‌line.‌‌End‌‌with‌‌CNTL/Z.‌  ‌
Router(config)#router‌‌eigrp‌‌20‌  ‌
Router(config-router)#redistribute‌‌ospf‌‌1‌‌1500‌‌1000‌‌255‌‌1‌‌1500‌  ‌
^‌  ‌
%‌‌Invalid‌‌input‌‌detected‌‌at‌‌'^'‌‌marker.‌  ‌
 ‌
Router(config-router)#redistribute‌‌ospf‌‌1‌‌metric‌‌1500‌‌1000‌‌255‌‌1‌‌1500‌  ‌
Router(config-router)#exit‌  ‌
Router(config)#exit‌  ‌
Router#‌  ‌
%SYS-5-CONFIG_I:‌‌Configured‌‌from‌‌console‌‌by‌‌console‌  ‌
en‌  ‌
Router#en‌  ‌
Router#config‌‌t ‌ ‌

46‌  ‌
Enter‌‌configuration‌‌commands,‌‌one‌‌per‌‌line.‌‌End‌‌with‌‌CNTL/Z.‌  ‌
Router(config)#router‌‌ospf‌‌1 ‌
Router(config-router)#redistribute‌‌eigrp‌‌20‌‌subnets‌  ‌
Router(config-router)#exit‌  ‌
Router(config)#exit‌  ‌
Router#‌  ‌
%SYS-5-CONFIG_I:‌‌Configured‌‌from‌‌console‌‌by‌‌console‌  ‌
 ‌
Configuración‌‌del‌‌router‌‌3 ‌ ‌

 ‌
Se‌‌presentan‌‌a‌‌continuación‌‌las‌‌otras‌‌configuraciones‌‌de‌‌redistribución‌‌en‌‌los‌‌routers‌  ‌
 ‌
 ‌
