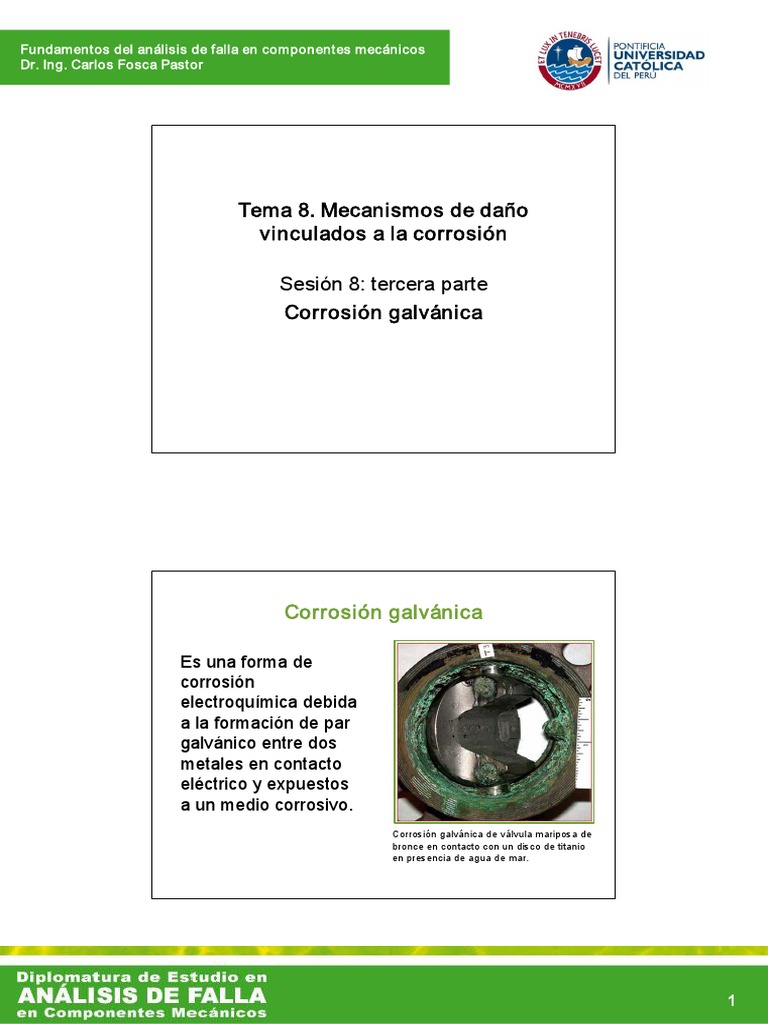

Fundamentos

del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Tema 8. Mecanismos de daño
vinculados a la corrosión

Sesión 8: tercera parte
Corrosión galvánica

Corrosión galvánica

Es una forma de
corrosión
electroquímica debida
a la formación de par
galvánico entre dos
metales en contacto
eléctrico y expuestos
a un medio corrosivo.
Corrosión galvánica de válvula mariposa de
bronce en contacto con un disco de titanio
en presencia de agua de mar.

1
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica
Permite  en  muchos  casos  separar  de  una
manera  macroscópica  y  a  la  vez  más
evidente  las  regiones  anódicas  y  catódicas
de un sistema de corrosión.
electrólito  Me +n  OH ­
+  +  +  +  ­  ­  ­  ­

ne ­
Zona  Zona
anódica  catódica

Corrosión galvánica

En la corrosión galvánica uno de los metales
se comporta como el ánodo (se corroe)  y el
otro como el cátodo (se protege).

electrólito  Me +n  OH ­

+  +  +  +  ­  ­  ­  ­

METAL A  METAL B
ne ­
Zona  Zona
anódica  catódica

2
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica: ejemplos

La  formación  de  pares  galvánicos  es  muy  común

en la industria:
•  Unión tubería de cobre con una de acero.

•  Circuitos electrónicos (donde diferentes metales
y  materiales  semiconductores  se  encuentran
reunidos en un componente).

•  Equipos  de  aire  acondicionado  (que  emplean

tubería de cobre con aletas de aluminio).

Corrosión galvánica: ejemplos

Par galvánico: acero­bronce

www.corrview.com/tech_p_10.htm

3
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica: ejemplos
Par galvánico:

http://www.cathodicprotectionpapers.com/3coatingfailures
acero inoxidable
– acero ordinario

Corrosión galvánica:
factores que influyen
• La diferencia de potenciales electroquímicos de los
metales que conforman el par galvánico en el medio
corrosivo en el que se encuentran en contacto.
• La conductividad iónica del medio corrosivo.
• La relación entre las áreas catódica y anódica del
par galvánico.
• La  formación  de  capas  protectoras  aislantes  en
alguno  de  los  metales  que  conforman  el  par
galvánico.

4
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Serie galvánica
activo  ánodo
Magnesio
Las  series  galvánicas  son  Aleaciones de Mg
construídas  Zinc
experimentalmente  y  Aleaciones de Al
permiten  identificar  cuál  de  Aceros galvanizado
los  dos  metales  en  el  par  Fundición gris
galvánico  se  comportará  Acero
anódicamente  (se  corroerá)  Plomo
y  cuál  catódicamente  (se  Estaño
protegerá)  por  la  simple  Cobre
observación  relativa  de  los  Latón
potenciales  electroquímicos  Bronce
de  cada  metal  en  el  medio  Cromo
corrosivo.  Plata
Oro
Platino  cátodo
noble

Corrosión galvánica
Si  formamos  el  par  galvánico  Fe/Zn,  el  Zn,  al  tener  un
potencial mas negativo, se comportará como ánodo y el Fe
como cátodo. Del  mismo  modo en el  par  galvánico Fe/Cu,
el  cobre  se  comportará  como  el  cátodo  y  el  Fe  será  esta
vez el ánodo.
Fe +2
Zn +2
OH ­  OH ­

e ­  e ­

Fe  Cu  Fe  Zn

Ánodo  Cátodo  Cátodo  Ánodo

Corrosión galvánica del par Fe/Cu y del par Fe/Zn

5
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica:
efecto del par galvánico
Corrosión galvánica del Fe con otros metales en
contacto con una solución de 1% NaCl.

Par  Corrosión del  Corrosión del metal

galvánico  Fe (mg)  acoplado (mg)
Fe­ Mg  0.0  3104.3
Fe­Zn  0.4  688.0
Fe­Cd  0.4  307.9
Fe­Al  9.8  105.9
Fe­Sb  153.1  13.8
Fe­W  176.1  5.2
Fe­Pb  183.1  3.6
Fe­Sn  171.1  2.5
Fe­Ni  181.1  0.2
Fe­Cu  183.1  0.0

Corrosión galvánica: efecto de la
relación de áreas catódicas y anódicas

OH ­  M e +n  OH ­  M e +n  OH ­  M e +n

e ­  e ­
e ­  e ­

Cátodo  Ánodo  Cátodo  Ánodo  Cátodo  Ánodo

Cátodo pequeño y ánodo grande
reducen la corrosión galvánica

Cátodo grande y ánodo pequeño
incrementan la corrosión galvánica.

6
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica:
efecto de la conductividad del medio
Electrolito con alta  Electrolito con baja
conductividad  conductividad

Fe  Cu  Fe  Cu

Ánodo  Cátodo  Ánodo  Cátodo

Una  solución  con  baja  conductividad  iónica  en
contacto con el par galvánico producirá una corrosión
en  el  ánodo  muy  localizada,  mientras  que  una
solución  conductora  extenderá la  corrosión  galvánica
a una superficie mayor en el ánodo.

Corrosión galvánica
A tener en cuenta :

•  El Fe (y el acero) son corroídos galvánicamente
cuando  están  en  contacto  con  Cu,  Ni,  Pb,
aceros inoxidables y Cr.

•  El Al, Zn, Fe y Pb son corroídos galvánicamente
cuando  se  encuentran  en  contacto  con  grafito
(bronces  grafitados,  sustancias  grafitadas,
depositos  de  hollín,  sellantes  conteniendo
grafito, etc.).

7
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica:
formas de evitarla o reducirla

•  Eliminando  la  formación  de  un  par  galvánico,

seleccionando  adecuadamente  los  metales  o
aleaciones que estarán en contacto entre sí con
un medio corrosivo.

•  Procurando  que  los  potenciales  electroquímicos

de  los  metales  en  contacto  se  encuentre  muy
cerca entre sí en la serie galvánica construida en
el  medio  y  a  las  condiciones  en  el  que  estarán
expuestos en servicio.

Corrosión galvánica:
formas de evitarla o reducirla

•  Evitando  desfavorables  relaciones  de  áreas.

Elegir  siempre  una  superficie  anódica  mayor
que la superficie catódica.

•  Aislando el contacto del par galvánico. Al aislar
el  contacto  entre  ambos  metales  del  medio
corrosivo se está eliminando el par galvánico.

8
Fundamentos del análisis de falla en componentes mecánicos
Dr. Ing. Carlos Fosca Pastor

Corrosión galvánica:
formas de evitarla o reducirla

• Se puede agregar inhibidores de la corrosión al
medio corrosivo.

• Recubrir la zona de contacto del par galvánico o
al menos uno de los dos materiales que integran
el  par.  En  este  último  caso  es  recomendable
cubrir el metal más noble.

Corrosión galvánica:
formas de evitarla o reducirla

•  Se  debe  evitar  la  acumulación  de  humedad,

polvo o suciedad en la zona de contacto del par
galvánico.  Los  resquicios  en  estas  regiones
pueden  ser  rellenadas  mediante  el  uso  de
pastas, pegamentos o sellantes.

•  Se  puede  colocar  un  tercer  metal  que  actúe

como ánodo.

9
