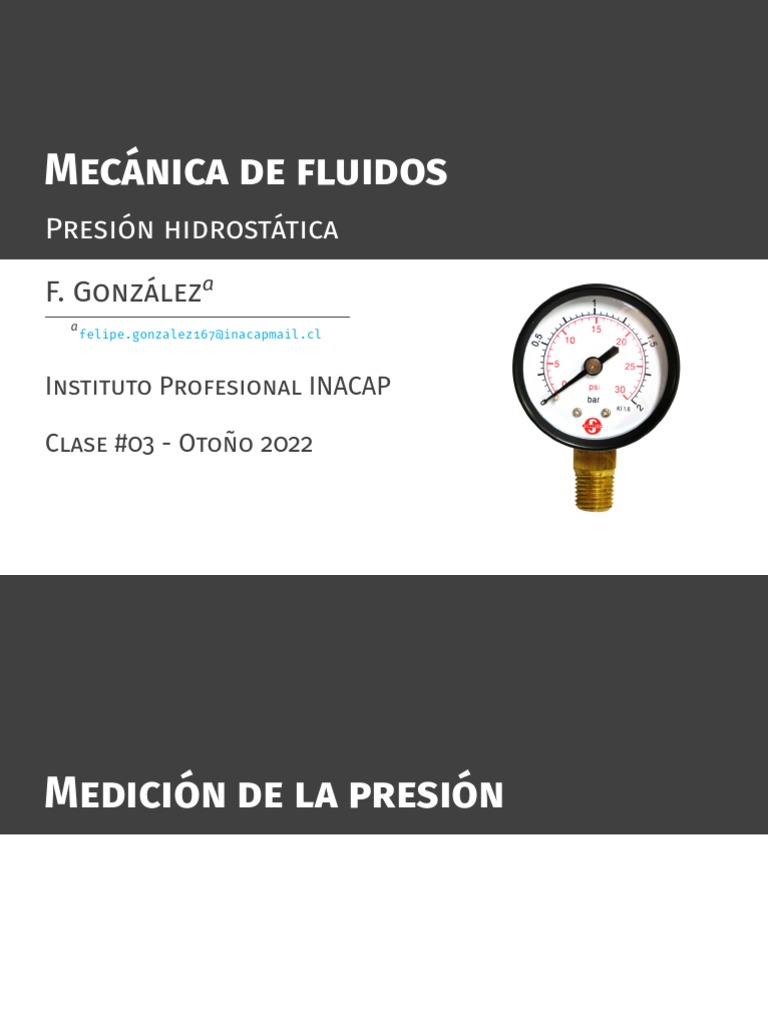

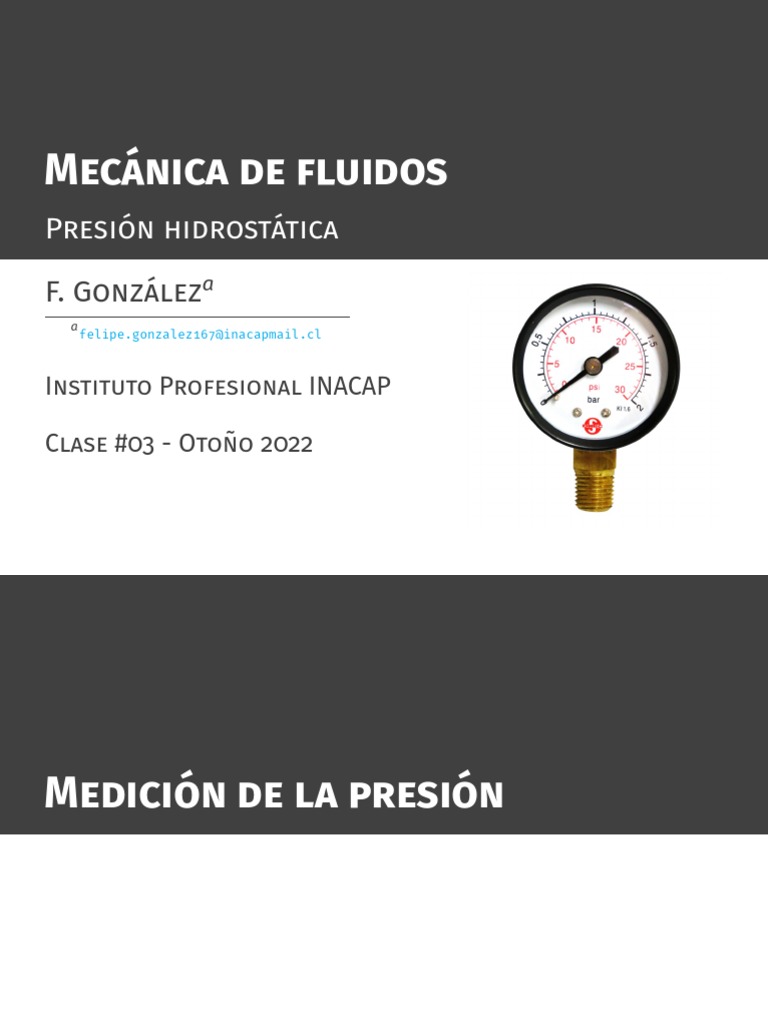

Mecánica de fluidos

Presión hidrostática

F. Gonzáleza
a
felipe.gonzalez167@inacapmail.cl

Instituto Profesional INACAP

Clase #03 - Otoño 2022

Medición de la presión
Objetivos

1. Definir la relación entre presión absoluta, presión

manométrica y presión atmosférica.
2. Definir la relación que existe entre un cambio en la
elevación de un fluido y el cambio en la presión.

1 28
¿Qué es la presión atmosférica?
El aire posee peso como resultado de la gravedad de la Tierra. La
sensación de peso que se ejerce sobre todo aquello con lo que
entra en contacto se denomina presión atmosférica.

2 28
¿Cómo se calcula la presión atmosférica?

Fig. 1: Experimento de Evangelista Torricelli (1608-1647).

3 28
¿Cómo se mide la presión atmosférica?

Fig. 2: Presión expresada en mm de Hg

4 28
¿En qué unidades puedo medir la presión
atmosférica?
En el Sistema Internacional la unidad de medida de la presión es
el Pascal (Pa) y es igual a la presión de una Fuerza de 1 N sobre 1
m2 .
2
1 Pa = 1 N/m
Un múltiplo de Pa muy utilizado es el bar (aunque no pertenece
al Sistema Internacional):
1 bar ≈ 100.000 Pa ≈ 0, 1 MPa

bar Pascal kg/cm2 cm H2 O mm H2 O mm Hg P.S.I.

1 101.757 1,03 1033 10,33 760 14,69

Tabla 1: Las unidades de medida más comunes para la presión.

5 28
Presión absoluta y manométrica
Presión absoluta y manométrica

Al hacer cálculos que involucren la presión de un fluido, se

deben efectuar en relación con alguna presión de referencia.
Es normal que la atmósfera sea la presión de referencia. Así,
la presión que arroja la medición del fluido se llama presión
manométrica.
La presión que se mide en relación con un vacío perfecto se
denomina presión absoluta.

6 28
Presión absoluta y manométrica

7 28
Presión absoluta y manométrica

Una ecuación sencilla que relaciona los dos sistemas de

medición de la presión es:

pabs = pman + patm (1)

donde
pabs = presión absoluta
pman = presión manométrica
patm = presión atmosférica

8 28
9 28
Presión absoluta y manométrica

Los siguientes conceptos ayudarán a entender mejor la ecuación:

1. Un vacío perfecto es la presión más baja posible. Por tanto,

una presión absoluta siempre será positiva.
2. Una presión manométrica superior a la presión atmosférica
siempre es positiva.
3. Una presión manométrica inferior a la presión atmosférica
es negativa y en ocaciones se le llama vacío.
4. Una presión manométrica se expresará en las unidades de
Pa(man) o psig1 .

1
La letra g significa gauge
10 28
Presión absoluta y manométrica

5. La presión absoluta ha de expresarse en las unidades de

Pa(abs) o psia.
6. El rango de variación normal de la presión atomsférica cerca
de la superficie de la Tierra es de 95 kPa(abs) a 105 kPa(abs)
aproximadamente, o bien de 13.8 psia a 15.3 psia. Al nivel del
mar, la presión atmosférica estándar es de 101.3 kPa(abs) o
14.69 psia.
7. A menos que se dé la presión atmosférica prevaleciente, en
este curso se supondrá que es de 101 kPa (abs) o 14.7 psia.

11 28
Presión absoluta y manométrica

Ejemplo #1
Exprese una presión de 155 kPa(man) como presión absoluta. La
presión atmosférica local es de 98 kPa(abs).

Solución:

pabs = pman + patm ,

pabs = 155 kPa(man) + 98 kPa(abs) = 253 kPa(abs)

Observe que en este cálculo las unidades son kilopascales (kPa)

para cada término, y son, además, consistentes. Las indicaciones
manométrica o absoluta es por conveniencia y claridad.

12 28
Presión absoluta y manométrica

Ejemplo #2
Exprese una presión de 225 kPa(abs) como presión manométrica.
La presión atmosférica local es de 101 kPa(abs).

Solución:

pabs = pman + patm

Al despejar en forma algebráica a pman queda

pman = pabs − patm ,

pman = 225 kPa(abs) − 101 kPa(abs) = 124 kPa(man)

13 28
Presión absoluta y manométrica

Ejemplo #3
Exprese una presión de 10.9 psia como presión manométrica. La
presión atmosférica local es de 15.0 psia.

Solución:

pabs = pman + patm ,

pman = pabs − patm ,
pman = 10.9 psia − 15.0 psia = −4.1 psig

Observe que el resultado es negativo. Esto también puede leerse

como "4.1 psi por debajo de la presión atmosférica" o "4.1 psi de
vacío".

14 28
Presión absoluta y manométrica

Ejemplo #4
Exprese una presión de −6.2 psig como presión absoluta.

Solución:

pabs = pman + patm

Debido a que no se da un valor para la presión atmosférica, se

manejará patm = 14.7 psia.

pabs = −6.2 psig + 14.7 psia = 8.5 psia

15 28
Relación entre la presión y la
elevación
Relación entre la presión y la elevación
Quizás esté familiarizado con el hecho de que conforme se
sumerge en un fluido, una piscina por ejemplo, la presión se
incrementa.

16 28
Relación entre la presión y la elevación

Existen circunstancias en las que es importante saber como

varía la presión con un cambio en la profundiad o elevación.
∗ En este curso, el término elevación significa la distancia
vertical entre un nivel de referencia y un punto de interés
que se detonará como z.
∗ Un cambio en la elevación entre dos puntos se llama h.
∗ La elevación siempre se mide en forma positiva en dirección
hacia arriba.

17 28
Es aconsejable que se elija al punto más bajo de interés en un
problema como el nivel de referencia, a fin de eliminar el uso de
valores negativos para z.
18 28
Relación entre la presión y la elevación

En un líquido homogéneo en reposo el cambio de presión,

debido a un cambio en la elevación, se calcula por medio de:

∆p = γ h (2)

donde
∆p = Cambio en la presión
γ = Peso específico del líquido
h = Cambio en la elevación

19 28
Relación entre la presión y la elevación

Algunas conclusiones generales que surgen de la ec. (2)

ayudarán a que se aplique correctamente:

1. La ecuación sólo es válida para un líquido homogéneo en

reposo.
2. Los puntos en el mismo nivel horizontal tienen la misma
presión.
3. El cambio en la presión es directamente proporcional al
peso específico del líquido.
4. La presión varía en forma lineal con el cambio en la
elevación o profundidad.

20 28
Relación entre la presión y la elevación

5. Una disminución de la elevación ocasiona un incremento de

la presión. (Esto es lo que ocurre cuando alguien se sumerge
en una piscina.)
6. Un incremento en la elevación provoca una disminución de
la presión.

Esta ecuación no se aplica a los gases porque el peso específico

de un gas cambia con el cambio de la presión.

21 28
Relación entre la presión y la elevación

Ejemplo #5
Calcule el cambio en la presión del agua, de la superficie a una
profundidad de 5 m.

3
Solución: Se emplea la ec. (2), ∆p = γh, con γ = 9.81 kN/m para
el agua y h = 5 m. Entonces:

3 2
∆p = (9.81 kN/m )(5.0 m) = 49.05 kN/m = 49.05 kPa

22 28
Ejemplo #5

Si la superficie del agua se encuentra abierta a la atmósfera, la

presión ahí es de 0 Pa(manométrica). AL descender en el agua (la
elevación disminuye) se produce un incremento de la presión.
Por tanto, la presión a 5 m es de 49.05 kPa(manométrica).

23 28
Relación entre la presión y la elevación

Ejemplo #6
Calcule el cambio en la presión del agua, de la superficie a una
profundidad de 15 pies

3
Solución: Se emplea la ec. (2), ∆p = γh, con γ = 62.4 lb/pie para
el agua y h = 15 pies. Entonces:

lb 1 pie2 lb
∆p = 62.4 3 × 15 pies × 2 = 6.5
pie 144 pulg pulg2

24 28
Relación entre la presión y la elevación

Ejemplo #7
Para el tanque de la figura, calcule la presión a una profundidad
h1 = 3 m, bajo el nivel de la superficie. La densidad del aceite es
3
de ρ0 = 860 kg/m .

25 28
Relación entre la presión y la elevación

Solución:

∆p = γ0 h1 = ρ0 × g × h1 ,
kg m
= 860 3 × 9.81 2 × 3 m,
m s
= 25 309.8 Pa,
≈ 25.31 kPa.

Luego, la presión en el tanque, a una profundidad de 3 m, es

igual a Ph1 = 25.31 kPa.

26 28
Relación entre la presión y la elevación

Ejemplo #8
Para el tanque de la figura, calcule la presión a una profundidad
hT = 5 m, bajo el nivel de la superficie. La densidad del aceite es
3
de ρ0 = 860 kg/m , h1 = 3 m y h2 = 2 m.

Solución:

27 28
Relación entre la presión y la elevación

Solución:

∆p = γ0 h1 + γw h2 ,
| {z } | {z }
aceite agua
kN
= 25.31 kPa + 9.81 × 2 m,
m3
= 25.31 kPa + 19.62, kPa,
≈ 45 kPa.

Es importante destacar que a la presión, a una profundidad de 5

m, considera la contribución del aceite y del agua.

28 / 28
 Ahora
¡a practicar!
