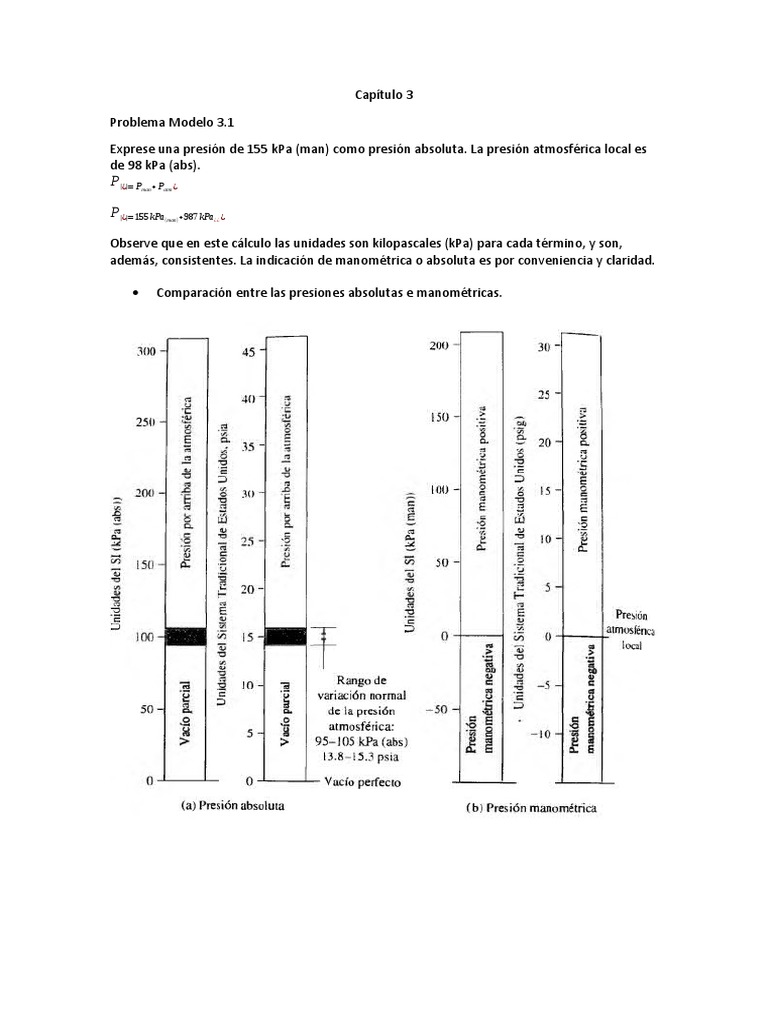

Capítulo 3

Problema Modelo 3.1

Exprese una presión de 155 kPa (man) como presión absoluta. La presión atmosférica local es
de 98 kPa (abs).
P|¿|= P man + Patm ¿

P|¿|=155 kPa (man) +987 kPa¿¿ ¿

Observe que en este cálculo las unidades son kilopascales (kPa) para cada término, y son,
además, consistentes. La indicación de manométrica o absoluta es por conveniencia y claridad.

 Comparación entre las presiones absolutas e manométricas.

Problema Modelo 3.2

Exprese una presión de 225 kPa (abs) como presión manométrica. La presión atmosférica local
es de 101 kPa (abs).
Solución:

P|¿|= P man + Patm ¿

Al despejar en forma algebraica a Pman queda:

Pman =P|¿|−P atm ¿

Pman=225 kPa ¿

Problema Modelo 3.3

Exprese una presión de 10.9 psi como presión manométrica. La presión atmosférica local es
15.0 psi.
Solución:

P|¿|= P man + Patm ¿

Pman=P|¿|−P atm ¿

Pman=10.9 psi−15.0 psi=−4.1 psi

Observe que el resultado es negativo. Esto también puede leerse como “4.1 psi por debajo de
la presión atmosférica" o “4.1 psi de vacío”.

Problema Modelo 3.5

Calcule el cambio en la presión del agua, de la superficie a una profundidad de 5 m.

Solución:
∆ p=γh
Con: γ =9.81kN /m3 para el agua y h=5 m
kN
( )
∆ p= 9.81 3 ( 5.0 m )=49.05 kN /m 2=49.05 kPa
m

Si la superficie del agua se encuentra abierta a la atmosfera, la presión ahí es de 0 Pa

(manométrica). Al descender en el agua (la elevación disminuye) se produce un incremento de
la presión. Por tanto, la presión a 5 m es de 49.05 kPa (manométrica).
Problema Modelo 3.7

La figura ilustra un tanque de aceite con un lado abierto a la atmosfera y otro sellado en el que
hay aire sobre el aceite. El aceite tiene una gravedad específica de 0.90. Calcule la presión
manométrica en los puntos A, B, C, D, E y F, y la presión del aire en el lado derecho del tanque.

Solución:
 Punto A Este punto el aceita se encuentra expuesto a la atmosfera, por lo que
pA=0(manomètrica)
 Punto B El cambio en la elevación entre el punto A y el B es de 3.0 m, con B por
debajo de A. Se necesita puntualizar el peso específico del aceite Así:

γaceite =( sg )aceite ( 9.81 kN /m 3 )= ( 0.90 ) ( 9.81 kN /m 3 )=8.83 kN /m 3

Tenemos entonces:
∆ p A −B =γh=( 8.83 kN /m3 ) ( 3.0 m )=26.5 kN /m2=26.5 kPa
Ahora, la presión en B es:

pB= pA+ ∆ p A −B=0+ 26.5 kPa=26.5 kPa(manomètrica)

 Punto C El cambio en la elevación del punto A al C es de 6.0 m, con C por
debajo de A. Por tanto, la presión en el punto C es:

∆ p A −C =γh=( 8.83 kN∗m3 ) ( 6 .0 m )=53.0 kN∗m2=53.0 kPa

pC=pA +∆ p A −C =0+53.0 kPa=53.0 kPa(manomètrica)

 Punto D Como el punto D se encuentra al mismo nivel que el punto B, la

presión es la misma. Es decir:
pD= pB=26.5 kPa(manomètrica)

 Punto E Debido a que el punto E esta al mismo nivel que el punto A, la presión
es la misma. Es decir:
pE= pA=0 (manomètrica)
  Punto F El cambio en la elevación entre el punto A y el F es de 1.5 m, y F está
por arriba de A. Por esto, la presión en F es:
∆ p A −F =−γh=( −8.83 kN∗m 3 ) ( 1.5 m )=−13.2 kN∗m 2=−13.2 kPa
pF= pA+ ∆ p A −F =0+ (−13.2kPa )=−13.2 kPa

Presión del aire Debido a que el aire en el lado derecho del tanque está expuesto a la
superficie del aceite, donde pF = —13.2 kPa, la presión del aire también es de — 13.2 kPa o
13.2 kPa por debajo de la presión atmosférica.

Resumen de observaciones sobre el problema:

La presión se incrementa conforme aumenta la profundidad en el fluido. Este

resultado puede verse a partir de que p c > p B > p A.
La presión varía en forma lineal con un cambio en la elevación; es decir, p c es dos
veces más grande que p%, y C esta al doble de la profundidad de B.
La presión en el mismo nivel horizontal es la misma. Observe que pE= pA y pD= pB.
La disminución en la presión de E a F ocurre porque el punto F está a una elevación
mayor que el punto E. Observe que pF es negativa; es decir, está por debajo de la
presión atmosférica que existe en A y E.

Problema Modelo 3.8

De acuerdo con la figura, calcule la presión en el punto A.

La expresión es:
pl+ γw (0.25 m)

El término γw (0.25 m) es el cambio en la presion entre los puntos 1 y 2, debido a un cambio

en la elevación, donde γw es el peso específico del mercurio (fluido manometrico). Este
cambio de presión se suma a pl porque al descender en un fluido hay un incremento de la
presión.
Hasta este momento se tiene la expresión para la presión en el punto 2 de la rama derecha del
manómetro. Ahora, escribimos la expresión para el punto 3, en la rama izquierda.
La expresión es:
pl+ γw (0.25 m)
Debido a que los puntos 2 y 3 están al mismo nivel en el mismo fluido en reposo, sus presiones
son iguales.
pl+ γw ( 0.25 m )−γw ( 0.40 m )

Donde γw es el peso específico del agua. Recuerde que entre los puntos 3 y 4 hay una
disminución de presión, por lo que este último término debe restarse de la expresión anterior.

¿Qué debe hacerse para obtener una expresión para la presión en el punto A?
Nada. Como los puntos A y 4 están al mismo nivel, sus presiones son iguales.
Debe obtener lo siguiente:
pl+ γ w ( 0.25 m )−γ w ( 0.40 m )= pA
pA=pl + γ w ( 0.25 m )−γ w ( 0.40 m )

Aquí necesitamos realizar varios cálculos:

pl= patm =0 Pa(man)
γ w =( sg )m ( 9.81kN /m 3 )=( 13,54 ) ( 9.81 kN /m3 ) =132.8 kN / m 3
γ w =9.81 kN /m3
Tenemos entonces:
pA=pl+ γ w ( 0.25 m )−γ w ( 0.40 m )
pA=0 Pa ( man ) + ( 132.8 kN /m3 ) ( 0.25 m )−( 9.81 kN /m3)(0.40 m)
pA=0 Pa ( man ) + ( 33.20 kN /m2 ) −(3.92 kN /m2 )
pA=29.28 kN /m2=29.28 kPa( man)

Problema Modelo 3.10

Un noticiario de la televisión reporta que la presión barométrica es de 772 mm de mercurio.

Calcule la presión atmosférica en kPa (abs).

Solución:

Patm =γ w h
3
γ w =133.3 kN /m
h=0.772 m
Por lo tanto, se tiene que

Patm =( 133.3 kN /m3 ) ( 0.772 m )=102.9 kN /m 2=¿ 102.9 kPa ¿ ¿

Problema Modelo 3.11

La presión atmosférica estándar es de 101.325 kPa. Calcule la altura de la columna de mercurio

equivalente a esta presión.

Solución:
 Comenzamos con la ecuación

Patm =γ w h

101.325 x 103 N
∗m3
P m 2
h= atm = =0.7600 m=760.0 mm
γw 133.3 x 103 N

Problema Modelo 3.12

Un noticiario televisivo informa que la presión barométrica es de 30.40 pulg de mercurio.

Calcule la presión en psi.

Solución:

Patm =γ w h

γ w =848.7lb / pie 3
h=30.40 pulg
Por tanto tenemos

848.7 lb pulg∗1 pulg 3 2

Patm = 3
∗30.40 3
=14.93lb / pie =14.93 psi
pie 1728 pulg
Problema Modelo 3.13

La presión atmosférica estándar es de 14.696 psi. Calcule la altura de la columna de mercurio

equivalente a esta presión.

Solución:

Patm =γ w h

14.696 lb
2
∗pie 3
pulg
∗1728 pie 3
P atm 848.7 lb
h= = =29.92 pulg
γw pie 3
