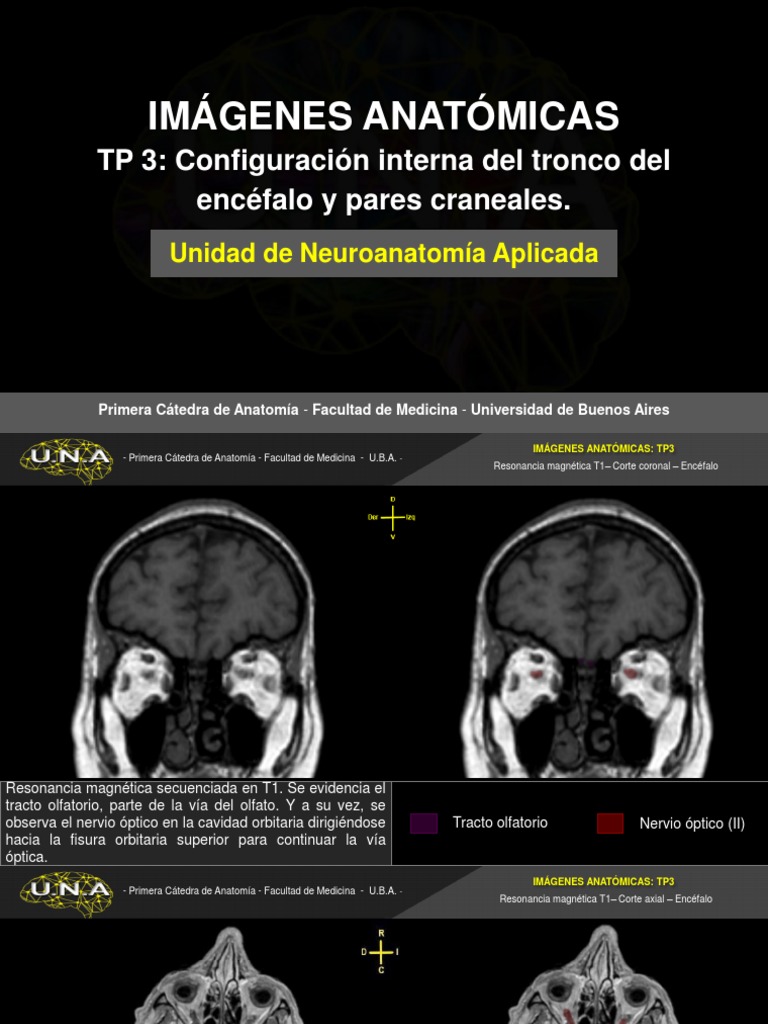

IMÁGENES ANATÓMICAS

TP 3: Configuración interna del tronco del

encéfalo y pares craneales.
Unidad de Neuroanatomía Aplicada

Primera Cátedra de Anatomía - Facultad de Medicina - Universidad de Buenos Aires

 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T1– Corte coronal – Encéfalo

Resonancia magnética secuenciada en T1. Se evidencia el

tracto olfatorio, parte de la vía del olfato. Y a su vez, se
observa el nervio óptico en la cavidad orbitaria dirigiéndose Tracto olfatorio Nervio óptico (II)
hacia la fisura orbitaria superior para continuar la vía
óptica.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T1– Corte axial – Encéfalo

Resonancia magnética secuenciada en T1. Se evidencia el

nervio óptico emergiendo de la cavidad orbitaria
dirigiéndose hacia caudal, donde algunas de sus fibras se Nervio óptico (II) Quiasma óptico
entrecruzarán conformando el quiasma óptico continuando,
a partir del mismo, el resto de la vía óptica.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T1– Corte sagital – Encéfalo

Resonancia magnética secuenciada en T1. Se evidencia el quiasma óptico

(entrecruzamiento de las hemirretinas nasales de ambos ojos) dirigiéndose Quiasma óptico
hacia caudal para continuarse con las cintillas ópticas (formadas por la
hemirretina temporal homolateral y por la hemirretina nasal contralateral) Cintillas ópticas
las cuales van a terminar en núcleo geniculado lateral del tálamo.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T1– Corte sagital – Encéfalo

Quiasma óptico Cuerpos mamilares Puente Arteria Basilar

Cintillas ópticas Mesencéfalo Bulbo raquídeo Arteria vertebral

 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

Resonancia magnética secuenciada en T2. Se evidencia un corte

axial del mesencéfalo, junto con el tercer par craneal,
correspondiente al nervio oculomotor, que presenta su origen Mesencéfalo Nervio oculomotor (III)
aparente a nivel de la fosa interpeduncular (entre ambos
pedúnculos cerebrales).
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

Resonancia magnética secuenciada en T2. Se evidencia un corte

axial en donde se puede observar al nervio troclear (IV), que Nervio óptico (II) Nervio troclear (IV)
presenta su origen aparente a nivel de los colículos inferiores
dirigiéndose hacia rostral rodeando las porciones laterales del Mesencéfalo Quiasma óptico
mesencéfalo para terminar atravesando la fisura orbitaria superior.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

2
1

Resonancia magnética secuenciada en T2. Se observa en

Puente Arteria Carótida Interna
este corte axial, el origen aparente del Nervio Trigémino, a
nivel de la cara anterolateral del Puente, y su porción Arteria Basilar Nervio1 y Ganglio2 Trigeminal
cisternal hasta alcanzar el ganglio Trigeminal [de Gasser].
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

Resonancia magnética secuenciada en T2. Se observa en este corte axial, el

origen aparente del Nervio Abducens, a nivel del surco bulboprotuberancial.
Recordar su función Eferente Somática General, específicamente, inervar al Nervio Abducens
músculo Recto Lateral (músculo extrínseco del ojo).
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

Resonancia magnética secuenciada en T2. Se Nervio Facial (NC VII) Arteria Basilar
evidencia en este corte axial, el origen aparente de los
pares craneales Facial (VII) y Vestibulococlear (VIII), a Puente
Nervio Vestibulococlear (NC VIII)
nivel del Surco Preolivar, y la unión bulboprotuberancial.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte sagital – Encéfalo

Resonancia magnética secuenciada en T2. Se evidencia en este corte sagital a nivel del Conducto Auditivo
Interno (CAI). Además, se puede observar la disposición de los pares craneales que se encuentran dentro del
CAI, los cuales se marcan en la siguiente imagen, delimitando a cada estructura en cuatro cuadrantes.
 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte sagital – Encéfalo

A B

C D

Resonancia magnética secuenciada en T2. Se evidencia en este corte sagital a nivel del Conducto Auditivo Interno
(CAI). Además, se puede observar la disposición de los pares craneales:
En A, el Nervio Facial (Anterosuperior), en B, el Nervio Coclear (AnteroInferior), en C, el Nervio Vestibular Superior
(Posterosuperior), y en D, el Nervio Vestibular Inferior (Posteroinferior).

Nervio Facial (NC VII) Nervio Vestibular Superior (NC VIII)

Nervio Coclear (NC VIII) Nervio Vestibular Inferior (NC VIII)

 IMÁGENES ANATÓMICAS: TP3
- Primera Cátedra de Anatomía - Facultad de Medicina - U.B.A. -
Resonancia magnética T2– Corte axial – Encéfalo

Resonancia magnética secuenciada en T2. Se

evidencia el origen aparente de los pares IX y X en Nervio Glosofaríngeo (IX) Nervio vago (X)
el surco retroolivar del bulbo raquídeo. Estos se
dirigen junto al nervio accesorio hacia el foramen Bulbo raquídeo Arteria vertebral Arteria Basilar
yugular.
