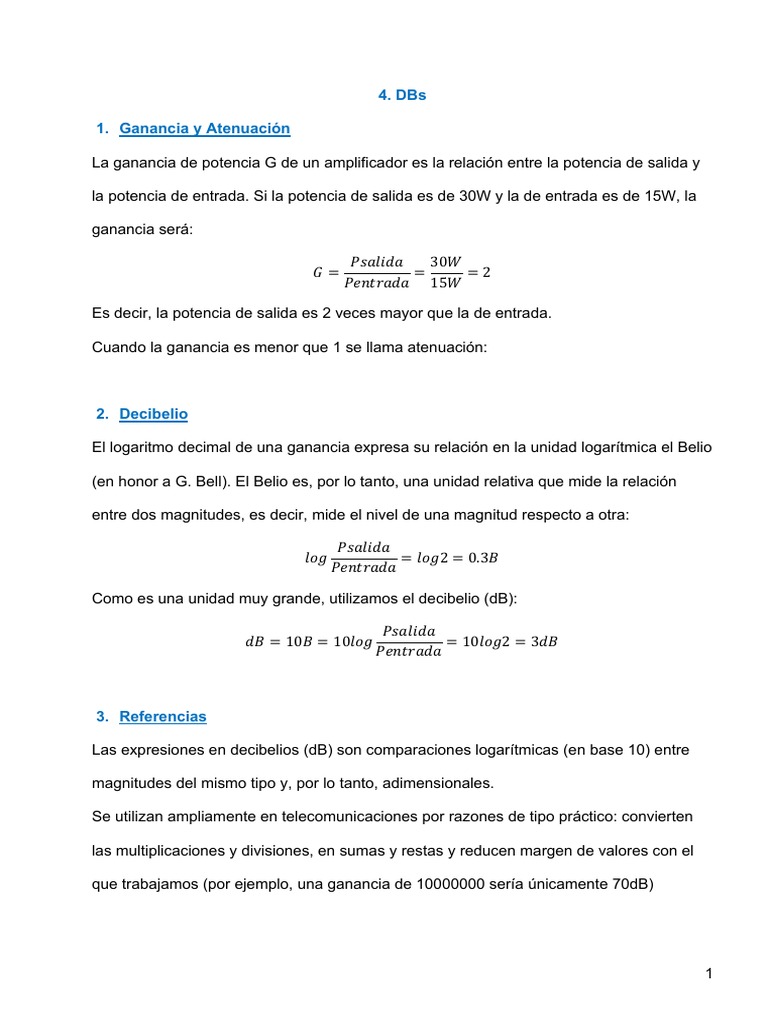

4.

DBs

1. Ganancia y Atenuación

La ganancia de potencia G de un amplificador es la relación entre la potencia de salida y

la potencia de entrada. Si la potencia de salida es de 30W y la de entrada es de 15W, la

ganancia será:

𝑃𝑠𝑎𝑙𝑖𝑑𝑎 30𝑊
𝐺= = =2
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎 15𝑊

Es decir, la potencia de salida es 2 veces mayor que la de entrada.

Cuando la ganancia es menor que 1 se llama atenuación:

2. Decibelio

El logaritmo decimal de una ganancia expresa su relación en la unidad logarítmica el Belio

(en honor a G. Bell). El Belio es, por lo tanto, una unidad relativa que mide la relación

entre dos magnitudes, es decir, mide el nivel de una magnitud respecto a otra:

𝑃𝑠𝑎𝑙𝑖𝑑𝑎
𝑙𝑜𝑔 = 𝑙𝑜𝑔2 = 0.3𝐵
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎

Como es una unidad muy grande, utilizamos el decibelio (dB):

𝑃𝑠𝑎𝑙𝑖𝑑𝑎
𝑑𝐵 = 10𝐵 = 10𝑙𝑜𝑔 = 10𝑙𝑜𝑔2 = 3𝑑𝐵
𝑃𝑒𝑛𝑡𝑟𝑎𝑑𝑎

3. Referencias

Las expresiones en decibelios (dB) son comparaciones logarítmicas (en base 10) entre

magnitudes del mismo tipo y, por lo tanto, adimensionales.

Se utilizan ampliamente en telecomunicaciones por razones de tipo práctico: convierten

las multiplicaciones y divisiones, en sumas y restas y reducen margen de valores con el

que trabajamos (por ejemplo, una ganancia de 10000000 sería únicamente 70dB)

1
Para una potencia doble de la entrada, cuádruple…

10𝑙𝑜𝑔2 = 3𝑑𝐵 10𝑙𝑜𝑔4 = 6𝑑𝐵 10𝑙𝑜𝑔8 = 9𝑑𝐵 ⟹ +3dB

Para una potencia 10 veces la entrada, cien veces…

10𝑙𝑜𝑔10 = 10𝑑𝐵 10𝑙𝑜𝑔100 = 20𝑑𝐵 10𝑙𝑜𝑔1000 = 30𝑑𝐵 ⟹ +10dB

Para atenuaciones:

10𝑙𝑜𝑔0.5 = −3𝑑𝐵 10𝑙𝑜𝑔0.25 = −6𝑑𝐵 10𝑙𝑜𝑔0.125 = −9𝑑𝐵 ⟹ -3dB

10𝑙𝑜𝑔0.1 = −10𝑑𝐵 10𝑙𝑜𝑔0.01 = −20𝑑𝐵 10𝑙𝑜𝑔0.001 = −30𝑑𝐵 ⟹ -10dB

dB
D
10

C
5
B

0
A

E A_ Psalida=Pentrada

B_Psalida=2Pentrada
-5
C_Psalida=4Pentrada

D_Psalida=10Pentrada
-10 F E_Psalida=0.5Pentrada

F_Psalida=0.1Pentrada

2
4. Medidas de potencia

Al igual que ell dBm y el dBW, el dBmV y el dBµV también son expresiones de potencia,

pero referidas a una impedancia común. Es decir, la ganancia en potencia en dB puede

expresarse como relaciones de potencias o de tensiones:

𝑉@AC
𝑃𝑜 𝑉EA 𝑉𝑜
𝐺(𝑑𝐵) = 10𝑙𝑜𝑔 = 10𝑙𝑜𝑔 A 𝑅 = 10𝑙𝑜𝑔 A = 20𝑙𝑜𝑔
𝑃𝑖 𝑉D C 𝑉D 𝑉𝑖
𝑅

dBm: Expresa el nivel de potencia existente en un punto con respecto a 1mW

𝑃(𝑚𝑊)
𝑃(𝑑𝐵𝑚) = 10𝑙𝑜𝑔
1𝑚𝑊

dBW: Expresa el nivel de potencia existente en un punto con respecto a 1W

𝑃(𝑊)
𝑃(𝑑𝐵𝑚) = 10𝑙𝑜𝑔
1𝑊

dBmV: Expresa el nivel de potencia existente en un punto con respecto a 1mV

𝑉(𝑚𝑉)
𝑉(𝑑𝐵𝑚𝑉) = 20𝑙𝑜𝑔
1𝑚𝑉

dBµV Expresa el nivel de potencia existente en un punto con respecto a 1µW

𝑉(µ𝑉)
𝑉(𝑑𝐵µ𝑉) = 20𝑙𝑜𝑔
1µ𝑉

Cambio de doble de potencia

𝑉A 𝟐(𝑉)A (𝟏. 𝟒𝟏𝑉)A

𝑃= ⟹ 𝑃 𝑦 𝑉 𝑠𝑜𝑛 𝑑𝑖𝑟𝑒𝑐𝑡𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑙𝑒𝑠 ⟹ 𝟐𝑃 = =
𝑅 𝑅 𝑅

- Un cambio de +3dB (tanto en dBV como en dBW) implica un que la potencia pasó

a ser el doble: 10dBW-13dBW y 10dBV-13dBV:

𝑃 ⟹ 2𝑃 ⟹ 10𝑙𝑜𝑔2𝑃 = 10 log 2 = 3𝑑𝐵

𝑉 ⟹ 1.41𝑉 ⟹ 20𝑙𝑜𝑔2𝑃 = 20 log 1.41 = 3𝑑𝐵

3
Cambio de mitad de potencia

1 A 𝑉 A
𝑉 A
𝑷 ( 𝑉 ) R S (𝟎. 𝟕𝟎𝟗𝑽)A
𝑃= ⟹ 𝑃 𝑦 𝑉 𝑠𝑜𝑛 𝑑𝑖𝑟𝑒𝑐𝑡𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑙𝑒𝑠 ⟹ = 2 = 1.41 =
𝑅 𝟐 𝑅 𝑅 𝑅

- Un cambio de +3dB (tanto en dBV como en dBW) implica un que la potencia pasó

a ser el doble: 10dBW-13dBW y 10dBV-13dBV :

𝑃
𝑃⟹ ⟹ 10𝑙𝑜𝑔0.5𝑃 = 10 log 0.5 = −3𝑑𝐵
2

𝑉 ⟹ 0.709𝑉 ⟹ 20𝑙𝑜𝑔0.709𝑉 = 20𝑙𝑜𝑔0.709 = −3𝑑𝐵

Cambio de doble de tensión

𝑉A (2𝑉)A 4(𝑉)A
𝑃= ⟹ 𝑃 𝑦 𝑉 𝑠𝑜𝑛 𝑑𝑖𝑟𝑒𝑐𝑡𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑙𝑒𝑠 ⟹ = = 4𝑃
𝑅 𝑅 𝑅

- Un cambio de +6dB (tanto en dBV como en dBW) implica un que la tensión pasó a

ser el doble: 10dBW-16dBW y 10dBV-16dBV:

𝑃 ⟹ 4𝑃 ⟹ 10𝑙𝑜𝑔4𝑃 = 10 log 4 = 6𝑑𝐵

𝑉 ⟹ 2𝑉 ⟹ 20𝑙𝑜𝑔2𝑉 = 20 log 2 = 6𝑑𝐵

Cambio de mitad de tensión

𝑉 A 1
𝑉 A R S (𝑉 )A
𝑃= ⟹ 𝑃 𝑦 𝑉 𝑠𝑜𝑛 𝑑𝑖𝑟𝑒𝑐𝑡𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑟𝑜𝑝𝑜𝑟𝑐𝑖𝑜𝑛𝑎𝑙𝑒𝑠 ⟹ 2 = 4 = 0.25𝑃
𝑅 𝑅 𝑅

- Un cambio de +6dB (tanto en dBV como en dBW) implica un que la tensión pasó a

ser el doble: 10dBW-16dBW y 10dBV-16dBV:

𝑃 ⟹ 0.25𝑃 ⟹ 10𝑙𝑜𝑔0.25𝑃 = 10 log 0.25 = −6𝑑𝐵

𝑉 ⟹ 0.5𝑉 ⟹ 20𝑙𝑜𝑔0.5𝑉 = 20𝑙𝑜𝑔0.5 = −6𝑑𝐵

4
5. Relaciones entre unidades

Algunas de las conversiones más utilizadas son:

- 𝑷(𝒅𝑩𝒎) = 𝑷(𝒅𝑩𝑾) + 𝟑𝟎 ⟹ 𝑚𝑊 = 1000 × 𝑊

- 𝑽(𝒅𝑩µ𝐕) = 𝑽(𝒅𝑩𝑽) + 𝟏𝟐𝟎 ⟹ µV = 10b × 𝑉

- 𝑽(𝒅𝑩µ𝐕) = 𝐏(𝐝𝐁𝐖) + 𝟏𝟎𝐥𝐨𝐠𝐑 + 𝟏𝟐𝟎

𝑉 A = 𝑃 × 𝑅 ⟹ 10𝑙𝑜𝑔𝑉 A = 10 log(𝑃 × 𝑅)

20𝑙𝑜𝑔𝑉 = 10𝑙𝑜𝑔𝑃 + 10𝑙𝑜𝑔𝑅

𝑑𝐵V = dBW + 10logR

µV = 𝑉 × 1000 ⟹ 𝑑𝐵µV = (dBW + 10logR) + 60 + 60

𝑑𝐵µV = (dBW + 10logR) + 120

• Para una Z=75W ⟹

𝒅𝑩µ𝐕 = dBW + 10logR + 120 = dBW + 18.8 + 120 = 𝐝𝐁𝐖 + 𝟏𝟑𝟖. 𝟖

• Para una Z=50W ⟹

𝒅𝑩µ𝐕 = dBW + 10logR + 120 = dBW + 17 + 120 = 𝐝𝐁𝐖 + 𝟏𝟑𝟕

- 𝑽(𝒅𝑩µ𝐕) = 𝐏(𝐝𝐁𝐦𝐖) + 𝟏𝟎𝐥𝐨𝐠𝐑 + 𝟗𝟎

𝑑𝐵𝑚W = 𝑑𝐵W + 30 ⟹ 𝑑𝐵W = 𝑑𝐵𝑚W − 30

𝑑𝐵µV = (dBW + 10logR) + 120 = dBmW − 30 + 10logR + 120

𝑑𝐵µV = dBmW + 10logR + 90

• Para una Z=75W ⟹

𝒅𝑩µ𝐕 = dBmW + 10logR + 90 = dBW + 18.8 + 90 = 𝐝𝐁𝐖 + 𝟏𝟎𝟖. 𝟖

• Para una Z=50W ⟹

𝒅𝑩µ𝐕 = dBmW + 10logR + 90 = dBW + 17 + 90 = 𝐝𝐁𝐖 + 𝟏𝟎𝟕

- 𝑽(𝒅𝑩µ𝐕) = 𝐏(𝐝𝐁µ𝐖) + 𝟏𝟎𝐥𝐨𝐠𝐑 + 𝟔𝟎

𝑑𝐵µW = 𝑑𝐵W + 60 ⟹ 𝑑𝐵W = 𝑑𝐵µW − 60

𝑑𝐵µV = (dBW + 10logR) + 120 = dBµW − 60 + 10logR + 120

5
 𝑑𝐵µV = dBµW + 10logR + 60

• Para una Z=75W ⟹

𝒅𝑩µ𝐕 = dBµW + 10logR + 60 = dBµW + 18.8 + 60 = 𝐝𝐁µ𝐖 + 𝟕𝟖. 𝟖

• Para una Z=50W ⟹

𝒅𝑩µ𝐕 = dBµW + 10logR + 60 = dBµW + 17 + 60 = 𝐝𝐁µ𝐖 + 𝟕𝟕

6. Aplicaciones

- dBm: para especificaciones de entradas-salidas y transmisores de baja potencia.

- dBW: para definir la densidad de potencia de la huella de los satélites, para

aplicaciones de amplificadores de potencia RF y para especificaciones de

amplificadores de potencia de audio.

- dBμV: para los niveles de entrada de los receptores de comunicaciones.

- dBV: Aunque esta unidad está definida se utiliza muy poco en sistemas de

comunicaciones, pero sí en aplicaciones de audio y micrófonos.

- dBi: Este es el dB isotrópico. Se utiliza como referencia para definir la ganancia de

una antena.

- dB/bit: Esta es la unidad normalmente utilizada para especificar el rango dinámico

o resolución de los sistemas de modulación por codificación de pulso (PCM). Se

define sobre una referencia de 20log2/bit = 6.02 dB/bit

- dB/Hz: La referencia es la potencia de ruido de un ancho de banda de 1 Hz. Se

utiliza a menudo en las comunicaciones digitales y en los sistemas con laser.

- dBW/K·Hz: Es un término utilizado cuando se analiza la relación portadora/ruido

(C/N) en enlaces de comunicaciones como los satélites. Esta unidad se refiere a la

constante de Boltzmann expresada en dB como 10lg(1.38·10-23) = -228.6

dBW/K·Hz.

6
 - dBNPS: Se utiliza para expresar niveles de presión sonora y generalmente se

llaman dB sin la referencia. La referencia es 20 μPa.

- dBNIA: Se utiliza para expresar niveles de intensidad acústica. La referencia es

10-12 W/m2.

Existen otros parámetros que, por establecer relaciones de potencia entre magnitudes

homogéneas, también requieren el uso de los decibelios como por ejemplo, algunos de

los parámetros de las instalaciones de antenas:

- C/N y S/N, es decir, las relaciones entre la potencia de la portadora de la señal y el

ruido y la relación entre la potencia de señal útil en el receptor y el ruido.

- La figura de ruido NF que indica la relación de potencias entre la señal y el ruido

en un punto de un dispositivo.

7
8
 Boletín4. DBs

1. Expresar en dBmW o dBm:

a) 18mW=

b) 0.5mW=

c) 10μW=

d) 0.5W=

e) 1.5mW=

f) 0.1mW=

g) 1μW=

h) 1W=

i) 8mW=

j) 0.02mW=

(Sol: a)12.5dBm, b)-3dBm, c)-20dBm, d=27dBm, e)1’7dBm, f)-10dBm, g)-30dBm,

h)30dBm, i)9dBm, j)-17dBm)

2. Expresar en mW:

a) 4dBmW=

b) 10dBmW=

c) -15dBm=

d) 25dBmW=

e) -3dBm=

f) -25dBm=

(Sol: a)2.5mW, b)10mW, c)0.0316mW, d)0.0316mW,316µW, e)0.5mW,

f)0.0032mW=3.2µW)

3. Expresar en μW:

9
 a) -35dBm=

b) -12dBmW=

(Sol: a)0.3µW, b)63µW)

4. Expresar en W:

a) 35dBm=

b) 12dBm=

(Sol: a)3.16W, b)0.015W=15mW)

5. Calcular la salida de RF en de un amplificador (en dBmV) para los siguientes

casos (teniendo en cuenta que la Zentrada y la Zsalida son iguales):

a) RFIN=1mV y G=15dB (Sol:15dBmV-5.6mV)

RFIN RFOUT
1mV ?dBmV
15dB

b) RFIN=0.5mV y G=20dB (Sol:14dBmV-5mV)

RFIN RFOUT
0.5 mV ?dBmV
20dB

10
c) RFIN=0.01mV y G=10dB (Sol:-30dBmV-32µV)

RFIN RFOUT
0.01 mV ?dBmV
10dB

11
6. Calcular la salida de RF en de un amplificador (en dBmW) para los siguientes

casos (teniendo en cuenta que la Zentrada y la Zsalida son iguales):

a) RFIN=0.5mW y G=20dB

RFIN RFOUT
0.5 mW ?dBmW
20dB

b) RFIN=0.01mW y G=10dB

RFIN RFOUT
0.01 mW ?dBmW
10dB

7. Calcula la potencia de salida de RF (en W) en de un amplificador de G=20dB (en

W) y entrada=100mW (teniendo en cuenta que la Zentrada y la Zsalida son

iguales):

RFIN RFOUT
100 mW ?W
20dB

12
8. Calcular la potencia de salida de RF (en mW) de las siguientes líneas de

transmisión:

a) Z=50W, G=-20dB y RFIN= 100mW

RFIN Z= 50Ω G=-20dB RFOUT

100 mW ?mW

b) Z=50W, G=-15dB y RFIN= 10mW

RFIN Z= 50Ω G=-15dB RFOUT

10 mW ?mW

9. Para el siguiente sistema formado por tres etapas calcula:

a) Entrada y salida en dBW.

b) Ganancia total (en dB y en unidades naturales) teniendo en cuenta únicamente la

potencia de entrada y la de salida.

c) Ganancia (en dBW y en unidades naturales) de cada una de las etapas.

RFIN RF1 RF2 RFOUT

2W 30W 15W 100W
G1 G2 G3

13
10. Calcula la potencia de salida (en mW) para las siguientes redes de transmisión:

a)

RFIN RFOUT
1mW ?mW
Z= 75Ω Z= 75Ω
20dB Z= 75Ω Att=30dB 10dB

b)
RFIN RFOUT
0.1mW ?mW
Z= 75Ω Z= 75Ω
30dB Z= 75Ω Att=15dB 10dB

14
11. De un catálogo de equipos reemisores obtenemos la Potencia de salida de 2

equipos (EquipoA: Po=33dBm---EquipoB: Po=30dBm), calcula la potencia en W y

la potencia de salida en dBµV para una impedancia de 50W:

12. Conocida la tensión de salida en dBµV de 2 equipos (EquipoC:

VMáximaSalida=120dBµV --- EquipoD: VMáximaSalida=117dBµV), obtener la tensión de

salida en V (V, mV y µV) y en dB y dBm y la potencia de salida en dBm sobre una

impedancia nomalizada de 75W

15
13. Calcula los niveles de señal en µW y en dBµV en los puntos A, B, C y D teniendo

en cuenta que:

- Atenuación del cable: 1dB/m y el cable mide 3m.

- Ganancia del amplificador: 40dB.

- Pérdidas en la red de reparto: 45dB.

- Nivel de potencia en el punto A: 2,5mW.

A D
RFIN
2,5mW B AMP C R. REPARTO
CABLE G=40dB
Att=1dB/m L=3m Att=45dB

14. Un generador de señal como el de la figura muestra una Atenuación de 20dB y otra

de 40dB. ¿Qué significa?

16
15. Para la imagen siguiente de un analizador de espectro responde a las siguientes

preguntas:

a) Valor en dBµV de los tres puntos:

b) Valor en µV de los tres puntos:

c) ¿Cuánto mayor es la señal 1 respecto a la 2?

d) ¿Cuánto mayor es la señal 1 respecto a la 2?

e) ¿Cuánto mayor es la señal 1 respecto a la 3?

17
16. Para la siguiente imagen del analizador de espectro

a) comprueba la equivalencia entre dB y V para los dos cursores:

b) Diferencia en V entre los dos marcadores:

c) Diferencia en dB entre los dos marcadores:

18
