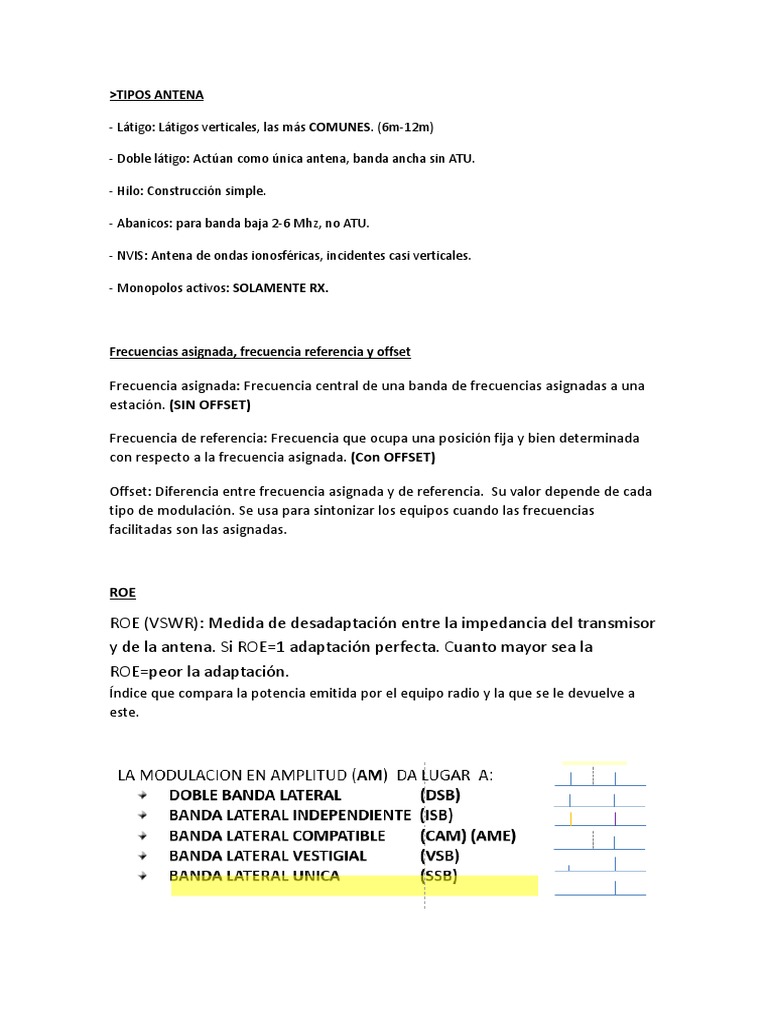

>TIPOS ANTENA

- Látigo: Látigos verticales, las más COMUNES. (6m-12m)

- Doble látigo: Actúan como única antena, banda ancha sin ATU.

- Hilo: Construcción simple.

- Abanicos: para banda baja 2-6 Mhz, no ATU.

- NVIS: Antena de ondas ionosféricas, incidentes casi verticales.

- Monopolos activos: SOLAMENTE RX.

Frecuencias asignada, frecuencia referencia y offset

Frecuencia asignada: Frecuencia central de una banda de frecuencias asignadas a una

estación. (SIN OFFSET)

Frecuencia de referencia: Frecuencia que ocupa una posición fija y bien determinada
con respecto a la frecuencia asignada. (Con OFFSET)

Offset: Diferencia entre frecuencia asignada y de referencia. Su valor depende de cada

tipo de modulación. Se usa para sintonizar los equipos cuando las frecuencias
facilitadas son las asignadas.

ROE

ROE (VSWR): Medida de desadaptación entre la impedancia del transmisor

y de la antena. Si ROE=1 adaptación perfecta. Cuanto mayor sea la
ROE=peor la adaptación.
Índice que compara la potencia emitida por el equipo radio y la que se le devuelve a
este.
RF-130.
Características RF-130:
- Equipo transmisor de hasta 1KW.
- Margen de frecuencia de 2 a 30 MHz

Equipos que lo componen:

- Acoplador: RF-601 A/C y unidad de control del acoplador (RF-601 A/CU)

- Excitador: RF131/RF1310

- Amplificador: RF-110A

- F.A.: RF-112

•Modos de trabajo: USB, LSB, BLI, AME, CW.

Excitador RF-131.
Margen 2Mhz a 30Mhz

Potencia 100mW

El excitador se divide en 5 bloques:

- Procesamiento de la señal

o Amplificador de micro (A17)

o Generador USB/LSB (A3 A2) (1ºFI)

o Combiner (A12)

o UP converter (A5) (3ºFI)

o RF out (A7) (HF)

- Sintetizador

- Cabeza de control

- F.A
- Ctos medida

TARJETAS DE CABEZA DE CONTROL

- ENCODER- Genera un código de 5 hilos para posicionar una de las 19 bandas del
amplificador de potencia.

- MODE- Activa los canales de banda lateral en el combiner y establece niveles de

portadora

- STANDBY- Genera señales de control para desconexión, standby y operate del

amplificador.

- TUNE- Es la encargada de la sintonía.

- LEVEL SHIFT- Envía datos de frecuencia seleccionada y convierte en señales lógicas

para otros circuitos.

Importante saber:
control portadora: Debe estar en -inf para que transmita 0 portadora en USB.
indicadores de canal: Para saber si estamos transmitiendo en USB o LSB.
control nivel de entrada: Ajustar la entrada de audio.
PROCESAMIENTO DE LA SEÑAL:
1. A2A17 amplifica la señal de micro

2. A2A3 Genera 1ªFI. Dispone de un circuito compresor de voz que garantiza % de modulación
independientemente de la entrada de AF (US/LSB generador)

3. A2A12 (combiner) activa las puertas de Banda Lateral según la tarjeta MODE (cabeza de
conntrol)

4. A5 Mezcla se señales. Obtiene 2ªFI y 3ªFI. Genera tensiones para circuito TGC de A7 (up
converter).

5. A7 Amplifica señal y obtiene señal de RF. Dispone de circuitos TGC y PPC.

Selector de frecuencia patrón (Power Supply): proporciona tensiones +24Vdc, +18Vdc, +6Vdc,
+5Vdc, -6Vdc

3ª.- Qué módulo de la Cabeza de control genera un código de 5 hilos para seleccionar unas de
las 19 bandas del Amplificador de Potencia?

- ENCODER

4ª.- ¿Qué módulo de la Cabeza de control envía niveles lógicos a los BAND PLL’s relativos a la
frecuencia seleccionada?

- LEVEL SHIFT

Excitador RF-1310

Margen 405 Khz a 30Mhz

Potencia 100mW

Canaliza frecuencias

Tiene la capacidad de hacer su propia comprobación (BITE).

Hasta 100 canales.

Lo que aparece en el display:

- Tipo modulación

- Portadora
- Potencia salida

- Entrada de audio

- Frecuencia

- Canal

Al lado del display hay un medidor que ajusta el nivel de entrada de audio.

A14 CONTROL- encargado de realizar prueba BITE

A18 INTERFACE- Interface con RF-110. Lleva un microprocesador para controladores de

potencia(Control de APC y PPC)

1ª.- Cuales son los módulos que intervienen en el camino de la señal?

A1 (OUTPUT AMPLIFIER), A2 (CONVERTER) , A4(COMBINER) y A5(AUDIO)

2ª.- Que módulo se encarga de la realización de la prueba BITE?

A14 CONTROL

3ª.- El módulo donde se produce la mezcla de señales y se obtiene la señal en el

rango de RF (2 a 30 MHz), se llama?

A2 CONVERTER

4ª.- El módulo que hace de interface con el RF110 además de realizar el control
de los circuitos APC/PPC, se llama?

A18 INTERFACE BOARD

Amplificador de Potencia RF-110A.

Dos etapas amplificadoras:

- Etapa preamplificadora (DRIVER): 2 válvulas (500 voltios dc). Conjunto 16

transformadores sintonizados

- Etapa final (PA): 2 válvulas (2250 voltios dc). Conjunto 12 transformadores

sintonizados.

Selector Multifunción(Aprender las tensiones de la tabla de abajo). Selector

FREQ(Siempre en automático).

Input power es la señal que te viene del excitador.

El selector frec siempre tiene que estar en automático.

Cuadro de Voltajes.

Amplificador driver 100 mw a 10w y la final 10W a 1000W (20db Driver y 20db Final).
Circuitos vswr y rele de transferencia de antena
- VSWR: Provee salidas para medidor de potencia proporcionales a la potencia directa y
reflejada, además de una salida relacionada con ambas potencias se envia a circuitos
APC/PPC
- Relé: conecta la antena a la entrada de un receptor o a la salida de un transmisor
dependiendo de la condición del sistema, un lado de la bobina conecta a 28vdc y el
otro al sistema de manipulación.

Causas de manipulación inhibida:

- Existe sobrecarga.

- Interruptor NORMAL/RESET está manteniendo en posición RESET.

- Exceso de Tª, falta de gas en acoplador.

- Cuando selector FREC. MHz no está en AUTO.

Si hay una sobrecarga, el equipo no puede transmitir. Ej: exceso de corriente, o filtros
sucios que no permiten que ventile bien, cuando el interruptor se queda en reset y
no salta a normal, cuando el motor de bandas se está moviendo, problema en el
acoplador (falta de gas, exceso de temperatura), cuando el excitador no manda la
señal (+20 V OPERATE) (IMPORTANTE ESTO).

Acoplador 3 modos de sintonía habitual es auto pero diferencia entre ellos

- MODE SELECTOR SW:

- AUTO: Control del acoplador realiza la sintonía partiendo del ciclo de sintonía
(HOME); El ciclo HOME comienza al encender el equipo, si se cambia la frecuencia en el
Excitador al menos 1 KHz, por un exceso de voltaje RF en la línea de Transmisión o al
pulsar el botón RETUNE. Una vez los elementos de sintonía en posición HOME la
sintonía se detiene a la espera de que el operador manipule momentáneamente el
equipo, en este momento comienza el ciclo de sintonía, moviéndose los elementos de
sintonía a la posición adecuada, una vez situados la manipulación del transmisor para y
luce lámpara READY.
- SILENT: Realiza la sintonía sin radiar RF, previamente se sitúa en posición la L y
C con los pulsadores Left y Right (lámpara READY inoperativa en este modo)
(previamente habrá que haber creado una tabla con las diferentes posiciones de L y C
para diferentes frecuencias). EN SILENT NO SE RADIA.
- MANUAL: Se realiza sintonía manual, usando sw L-C y mandos Left, Right a la
vez que se pulsa el equipo en AM (modulación con portadora) con potencia mínima,
se lleva aguja del Medidor a posición central (NULL) (lámpara READY inoperativa en
este modo). En MANUAL SE RADIA.

El acoplador está contenido en una caja de aluminio, estanca y presurizada a 6PSIG (0.42
Kg/cm2) de nitrógeno seco. (Máximo de 15 PSIG y Mínimo de 2PSIG).

La denominación de los Rhodes en plan EK4000 QUE ES

Modelos de transceptor y de qué están compuestos

XK2900 EXCITADOR+AMPLIFICADOR FUENTE DE ALIMENTACIÓN POR SEPARADO.

XK2500 EXCITADOR+AMPLIFICADOR+FUENTE DE ALIMENTACIÓN POR SEPARADO.

XK2100 AMPLIFICADOR EN UNA TARJETA + RX/EXCITADOR EN MISMO EQUIPO Y FUENTE DE

ALIMENTACIÓN POR SEPARADO.

Gb2000 control remoto de cualquiera de ellos

Diseño similar al Receptor/Excitador (GX2900L) del Transceptor serie 2000.

Permite control remoto del Transceptor, por medio conectores AF/REMOTE y RS232.

Características SERIE 2000

6 MÓDULOS ESTANDAR SERIE 2000

F.A Filter - La fuente de alimentación genera varias tensiones estabilizadas a partir de una
entrada de DC, además limita la corriente, suministra alimentación a la ATU y proporciona
filtrado EMC.

EMC Filter - Todas las líneas interfaz se obtienen mediante un filtro EMC integrado,
suprimiendo interferencias en línea y radiada mediante filtros y diodos protectores.

Modos de operación TRANSCEPTOR:

QUÉ EQUIPOS COMPONEN BANDA ANCHA F101

MODOS QUE PERMITE 2KW, MIXTO…
- MODO SIMPLE – un excitador, y un amplificador. Puede haber 8 equipos trabajando
con sus 8 amplificadores. Serían como 8 equipos independientes. Aunque
pongamos potencia alta, utilizamos un excitador con su amplificador y el combinador
desperdicia la carga que le sobra. Cada combinador le va restando potencia en cada
fase, de usar los 8 equipos a la vez, quedarían sobre 125W cada transmisión.
- MODO SIMPLE (SIN USAR TODOS LOS EQUIPOS) – sacaría dos transmisiones de
500W.
- MODO 2KW – se escogen la mitad de los equipos y solo uno por cada uno de los
primeros converter. Del primer converter saca una salida de aproximadamente
2000W. Al final saldrán 4 señales de sobre 500W.
- MODO 2KW (SIN USAR TODOS LOS EQUIPOS) – solo se usa una transmisión de
cada rama. Por lo tanto ni el primer converter ni el segundo atenúan nada. Serían
1000W cada una de las 2 salidas.
- MODO 4KW – solo una transmisión de cada uno de los cuartetos pero utilizando los
4 amplificadores. Por lo tanto saldrían dos transmisiones de aproximadamente 2KW
(en realidad son 1355). Los equipos que no están en uso, estarían inoperativos,
porque se están utilizando los 4 amplificadores. Unicamente se podrían utilizar
como receptores.
- MODO MIXTO – Híbrido entre el modo simple y el modo 2KW. Habrá 6
transmisiones en antena. Al final tendremos dos transmisiones de 500W y 4
transmisiones de 125W.

PMU

Pmu monitoriza todos los equipos hay una pmu por cada 4 e informa al iccs5
COMBINADORES
Los Combinadores, básicamente constan de unos transformadores de RF de entrada y salida,
de forma que entran dos entradas y sale una de ellas. Se pierde un % de potencia (-3,4 dB) si
las fases-frecuencias son diferentes y se suman las potencias si son iguales (-0,4 dB) .

TRIPLEXER
Permite la operación de tres grupos de antenas diferentes en Transmisión, a las cuales son
asignados márgenes de frecuencias limitados y suprime interferencias.

EN LA RECEPCIÓN RECIBEN DE UNAS ANTENAS DEDICADAS SOLO A LA RECEPCIÓN

(DISTRIBUIDOR DUPLICA)
El sistema de banda ancha tiene su propio sistema de recepción. Utilizando un distribuidor de
señal de antena, todos los transceptores disponen de señal de recepción. Las señales de audio
son enviadas por medio de sistemas de intercomunicaciones (ICCS).

PARA BANDA ANCHA LAS ANTENAS SIEMPRE EN ON.

PARA QUE PUEDAN RECIBIR TODOS LOS EQUIPOS SALEN HASTA 20 ANTENAS

¿CÓMO SE CARGA EL ALE?

A través de ICCS5

Con un Pc (Programa GS2100)

Pasos para realizar ALE, desde el menú ALE1.

-1º TO ADRESS: ADB

- 2º MODE: SCAN2

-3º INDIV CALL: ADB

CARGA DE ALE EN SERIE 4100
- DESDE ICCS5 ACTUALMENTE NO ES POSIBLE!!!!

- PC CON PROGRAMA RNMS3000 (MISSION PLANNER, RDL) + “Smartcard”

El RNMS3000, consta de dos aplicaciones :

▪Mission Planner (1º) Configurar los Preset /ALE en un Pc

▪ Remote Device Loader (RDL) (2º) Para cargar los Preset/ALE en radio.

- CON FILL GUN (Previamente hay que cargarla con RNMS3000 en Fill gun)

RADIO POR SOFTWARE SDR

- Radios definidas por software (SDR)

- Opciones SW sin modificar HW

- Preset Page (hasta 100)

- RNMS3000 (carga ALE, conf Preset)

OPCIONES SOFTWARE QUE HAY QUE PAGAR TAL NO NECESITA CAMBIAR HARDWARE

Son equipos radio basados en SW: NO hace falta quitar/poner tarjetas, única/
instalar/desinstalar SW.

4100 EQUIPOS INDEPENDIENTES CABEZA DE CONTROL Y RADIO CADA UNA CON SU IP

- Los equipos R&S serie 4100 llevan una cabeza de control incorporada, aunque
podrían conectarse a la radio vía LAN desde : una Unidad Control Remoto o
desde un Pc
- Radios y Cabezas de control pueden conectarse a una red IP, de forma que: Se
pueda acceder a través de direccionamiento IP a los diferentes equipos. Tienen
diferente IP pero habitualmente se encuentran juntos.

6. Rango de frecuencias igual que la serie 2000

Margen Rx 10KHz a 30MHz

Tx 1,5MHz a 30MHz
7. Canales

Canales 400 disponibles (1 al 400 configurables).

401 al 22135 predefinidos para canales UIT (1601 ch)

8. Mando ERASE

Borra configuración pero el Ch 101 para operador (ERASE no lo borra)

9. Módulos standard, comparativa con la serie 2000

Los equipos de HF de la serie 4100:

- Son equipos radio basados en SW: NO hace falta quitar/poner tarjetas, única/
instalar/desinstalar SW (EN 2000 va por tarjetas)

Posee un programa para carga de Ale -> RMS3000: (en 2000 va por programa de
windows xp gs2100.
 Definicion de RMS3000: Es un sw de gestión de red ,básicamente se usa para ALE,
aunque tiene la posibilidad de configurar las páginas que ve el operador (normalmente accede
a la preset page 0, pero se podrían programar hasta 100 preset).

10. De la operación sólo vimos las sesiones.

PRIORIDAD

MONITORING Sólo monitorización. No se pueden modificar parámetros de la RADIO +

ADVANCED Se pueden modificar parámetros. Tipo sesión que usa ICCS5 ++

Si otro control entra en ADV, FIX o LOC este modo (ADV) pasará a MON

FIXED Se pueden modificar parámetros. +++

Si otro control entra en LOC este modo (FIX) pasará a MON.
Si otro control intenta desde ADV o FIX se le denegará el control

LOCAL Se pueden modificar parámetros. ++++

Si otro control intenta tomar el control se le denegará el acceso.
Es el de mayor prioridad, usado normalmente para mantenimientos

__________________________ a mayores _______________________________

MODULOS INTERNOS DEL XK4100

RADIOCONTROLLER: CONTROL DE MODULOS INTERNOS Y EXTERNOS VIA RCB BUS,

PROPORCIONANDO:

Distribución de señales
DSP, procesado de señales if/af

funciones test (ibit,pbit y cm)

Dispone de un respaldo de alimentación (bateria de 3,6v) tension chequeado con bit

FRONTEND:

Intercambio datos con radiocontroller en tx convierte señal digital en analogica de 48khz y al

reves en rx

SYNTHESIZER: Genera dos señales de RF para frontend LO1(40,048 A 70,048 MHz) Y LO2(80
MHz)

CONCEPTOS:

GS2200 – Para realizar ALE

GV2120 – Para LINK

MS2110 – Para GMDSS

RNMS3000 - Programa para cargar el ALE serie 4100

GS2100 - Programa para cargar el ALE serie 2000

IN2900 - Fuente de alimentación serie 2000

GB2000 - Unidad de control remoto de transceptor serie 2000

XK2100 - Transceptor de VLF/HF de la serie 2000

GX2900 - Excitador serie 2000

VK2900 - Amplificador serie 2000
