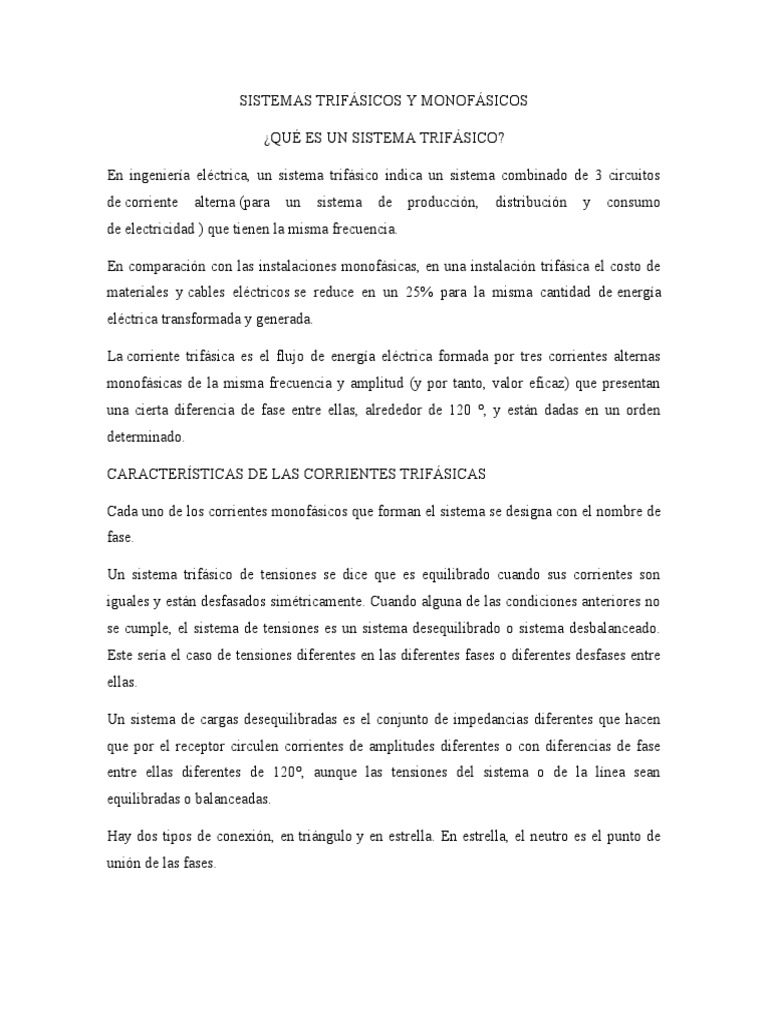

SISTEMAS TRIFÁSICOS Y MONOFÁSICOS

¿QUÉ ES UN SISTEMA TRIFÁSICO?

En ingeniería eléctrica, un sistema trifásico indica un sistema combinado de 3 circuitos

de corriente alterna (para un sistema de producción, distribución y consumo
de electricidad ) que tienen la misma frecuencia.

En comparación con las instalaciones monofásicas, en una instalación trifásica el costo de

materiales y cables eléctricos se reduce en un 25% para la misma cantidad de energía
eléctrica transformada y generada.

La corriente trifásica es el flujo de energía eléctrica formada por tres corrientes alternas
monofásicas de la misma frecuencia y amplitud (y por tanto, valor eficaz) que presentan
una cierta diferencia de fase entre ellas, alrededor de 120 °, y están dadas en un orden
determinado.

CARACTERÍSTICAS DE LAS CORRIENTES TRIFÁSICAS

Cada uno de los corrientes monofásicos que forman el sistema se designa con el nombre de
fase.

Un sistema trifásico de tensiones se dice que es equilibrado cuando sus corrientes son
iguales y están desfasados simétricamente. Cuando alguna de las condiciones anteriores no
se cumple, el sistema de tensiones es un sistema desequilibrado o sistema desbalanceado.
Este sería el caso de tensiones diferentes en las diferentes fases o diferentes desfases entre
ellas.

Un sistema de cargas desequilibradas es el conjunto de impedancias diferentes que hacen

que por el receptor circulen corrientes de amplitudes diferentes o con diferencias de fase
entre ellas diferentes de 120°, aunque las tensiones del sistema o de la línea sean
equilibradas o balanceadas.

Hay dos tipos de conexión, en triángulo y en estrella. En estrella, el neutro es el punto de

unión de las fases.
VENTAJAS DE LA CORRIENTE TRIFÁSICA

El sistema de corriente trifásica presenta una serie de ventajas como son la reducción del
consumo de energía eléctrica en las líneas de transporte de energía (hilos más finos que en
una línea monofásica equivalente) y de los transformadores utilizados.

El sistema trifásico también presenta un elevado rendimiento de los receptores,

especialmente motores eléctricos, a los que la línea trifásica alimenta con potencia
constante y no pulsada, como en el caso de la línea monofásica.

Resumidamente podríamos enumerar las siguientes ventajas de los sistemas de corriente

trifásica.

 La producción de las máquinas trifásicas es siempre mayor que las de las máquinas
monofásicas del mismo tamaño, aproximadamente 1,5 más. Así para un tamaño
y voltaje dado un alternador trifásico ocupa menos espacio y es menos costoso también
que los monofásicos del mismo tamaño.

 Para una transmisión y distribución, los sistemas trifásicos necesitan menos cobre o
menos material conductor que un sistema monofásico simple dado en
voltios amperios y voltaje por lo que la transmisión es mucho más económica.

 Es posible producir campos magnéticos rotatorios con bobinados estacionarios usando

el sistema trifásico. Por ello los motores trifásicos son de autoarranque.

 En un sistema monofásico, la potencia instantánea es una función del tiempo y fluctúa.

Esta fluctuación de potencia causa vibraciones considerables en los motores
monofásicos. Por ello el rendimiento de los sistemas monofásicos es pobre. Sin
embargo, la potencia instantánea en los sistemas trifásicos es constante.

 Los sistemas trifásicos dan una salida estable.

 Una alimentación monofásica puede obtenerse de los circuitos trifásicos pero trifásica
no puede obtenerse de un motor monofásico.
 El factor de potencia de los motores monofásicos es pobre en relación a los motores
trifásicos equivalentes.

 Para máquinas convertidores como los rectificadores, el voltaje de salida en corriente

continua es más uniforme si el número de fases se incrementa.

EN QUÉ APLICACIONES SE UTILIZAN LOS SISTEMAS TRIFÁSICOS

Los generadores utilizados en centrales eléctricas son trifásicos, ya que la conexión a la red
eléctrica debe ser trifásica (excepto para centrales de poca potencia). La trifásica se usa
mucho en industrias, donde las máquinas funcionan con motores para esta tensión.

En una instalación de energía solar fotovoltaica doméstica lo más habitual es que estén

conectadas con un sistema monofásico. Sin embargo, existen kits solares que proporcionan
una corriente trifásica.

Las grandes centrales solares son trifásicas debido a que la conexión a la red eléctrica debe
ser trifásica.

¿QUÉ ES EL PUNTO NEUTRO DE UN SISTEMA TRIFÁSICO?

En la configuración en estrella hay un punto central en el que converge un terminal de cada

impedancia. Este punto se llama neutral. El potencial eléctrico presente en el punto neutro
es la suma vectorial de los voltajes de fase, que en un sistema simétrico y balanceado tiene
valor cero.

Si el sistema se desequilibra o los voltajes se vuelven asimétricos, el punto neutro se aleja

del centro de la estrella. En este caso, los voltajes fase-neutro no serán iguales entre sí.

¿QUÉ ES EL CÓDIGO DE COLOR CEI?

La norma EN 60446 (Identificación de conductores mediante colores o códigos numéricos)

creada por la ECI establece un código de color preciso para cables eléctricos:

 Fase R o L1: marrón

 Fase S o L2: negro

 Fase T o L3: gris

 Neutro N: Azul

 Protección / suelo / pantalla: amarillo - verde

Las industrias manufactureras deben cumplir con este código. Si una línea es trifásica sin
neutro, se permite (pero no se recomienda) utilizar el color azul para las fases. Los cables
trifásicos con un conductor gris, uno marrón y uno negro (por ejemplo) se encuentran
comúnmente en el mercado, que se unen para usar en una línea trifásica sin neutro.

En sistemas monofásicos, al formar parte de un sistema trifásico, el neutro es azul, la fase

puede ser negra, marrón o gris y la protección / tierra amarillo-verde.

Esta distinción ha estado en vigor desde 1990; por lo tanto, en sistemas anteriores puede
que no se respeten los colores.

DIAGRAMAS DE TIPOS DE CONEXIÓN EN SISTEMAS TRIFASICOS

La conexión de cargas en la práctica diaria, por ejemplo, los devanados de un motor

eléctrico o un transformador, se puede realizar de dos formas. Generalmente, en las
máquinas existe una caja (bloque de terminales) en la que es posible configurar el circuito
mediante jumpers, con el fin de adaptar el funcionamiento a tensiones fase a fase de 400 ó
230 voltios.

Diagrama de conexión en estrella (símbolo: Y)

Diagrama de conexión en triángulo o delta (símbolo: Δ)

En algunos grandes motores asíncronos trifásicos diseñados para trabajar con los devanados
conectados en triángulo (por tanto sometidos a tensión entre fases) es posible realizar un
arranque en estrella.

La configuración delta presenta entre dos líneas (fases) una impedancia equivalente igual al
valor de las impedancias utilizadas (I), mientras que en la configuración estrella el valor es
mayor que un factor raíz de 3.

¿QUÉ ES UN SISTEMA MONOFÁSICO?

En ingeniería eléctrica, un sistema monofásico es un sistema de producción, distribución y
consumo de energía eléctrica formado por una única corriente alterna o fase y por lo tanto t
odo el voltaje varía de la misma forma. La distribución monofásica de la electricidad se sue
le usar cuando las cargas son principalmente de iluminación y de calefacción, y para peque
ños motores eléctricos. Un suministro monofásico conectado a un motor eléctrico de corrie
nte alterna no producirá un campo magnético giratorio, por lo que los motores monofásicos
necesitan circuitos adicionales para su arranque, y son poco usuales para potencias por enci
ma de los 10 kW. El voltaje y la frecuencia de esta corriente dependen del país o región, sie
ndo 230 y 115 Voltios los valores más extendidos para el voltaje y 50 o 60 Hercios para la f
recuencia.

CARACTERÍSTICAS DE LAS CORRIENTES MONOFÁSICAS

Una vez que ya nos hacemos una idea más que aproximada de lo que es la corriente
monofásica pasamos, ahora, a analizar algunas de sus características más destacadas. Estas
son:

 Voltaje con variaciones idénticas: Debido a que el circuito monofásico de corriente

alterna está formado por una única fase, la variación del voltaje varía siempre de la
misma forma. No ocurre lo mismo en el caso de la corriente trifásica, donde existen 3
fases diferentes por donde circula la corriente con un desfase de 120º.

 Valores del voltaje: Los valores del voltaje suelen oscilar entre los 110 y 230V.
 Variaciones en cada país: Mientras que el voltaje permitido en España es de 230V, este
puede variar en otros países. Ejemplo de ellos son Ecuador y El Salvador, con 120V;
Egipto, con 220V; Cuba, con 110 V, etc.

USOS DE LA CORRIENTE MONOFÁSICA

Los usos de la corriente monofásica, o de la corriente alterna monofásica, son

prácticamente 3. Estos son:

Iluminación: Sobre todo, para el sistema de iluminación de las viviendas.

Calefacción: La corriente eléctrica monofásica es utilizada, también, para la calefacción de

las viviendas y para los electrodomésticos o aparatos que podemos tener en el hogar.

Pequeños motores: Otro de los usos, menos frecuentes, de la corriente alterna monofásica
es para pequeños motores. Ahora bien, debido a que un suministro monofásico conectado a
un motor eléctrico no produce un campo magnético giratorio suele ser necesario que se
utilicen circuitos adicionales para lograr su arranque.
BIBLIOGRAFÍA

Planas, O. (2021, 30 septiembre). ¿Qué es un sistema trifásico? Corriente trifásica. Energía

solar. Recuperado 20 de septiembre de 2022, de
https://solar-energia.net/electricidad/corriente-electrica/sistema-trifasico
