Maintenance

-1-

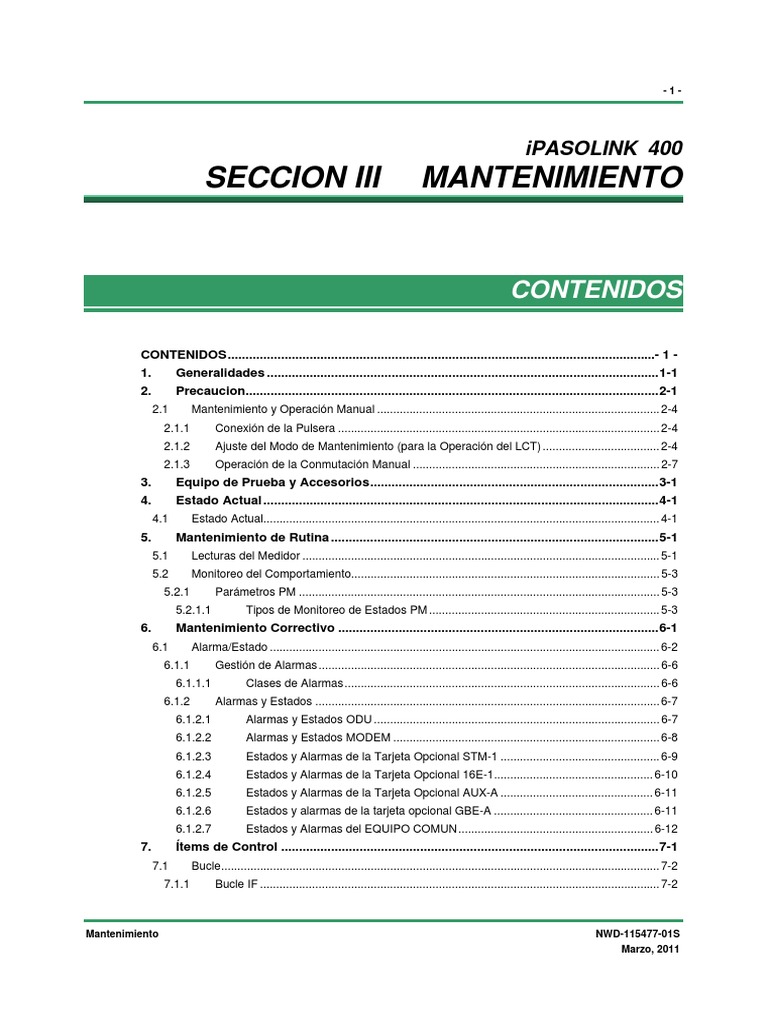

iPASOLINK 400
SECCION III MANTENIMIENTO
CONTENIDOS
CONTENIDOS........................................................................................................................- 1 -
1. Generalidades ..............................................................................................................1-1
2. Precaucion....................................................................................................................2-1
2.1 Mantenimiento y Operación Manual ....................................................................................... 2-4
2.1.1 Conexión de la Pulsera ................................................................................................... 2-4
2.1.2 Ajuste del Modo de Mantenimiento (para la Operación del LCT) .................................... 2-4
2.1.3 Operación de la Conmutación Manual ............................................................................ 2-7
3. Equipo de Prueba y Accesorios.................................................................................3-1
4. Estado Actual ...............................................................................................................4-1
4.1 Estado Actual.......................................................................................................................... 4-1
5. Mantenimiento de Rutina ............................................................................................5-1
5.1 Lecturas del Medidor .............................................................................................................. 5-1
5.2 Monitoreo del Comportamiento............................................................................................... 5-3
5.2.1 Parámetros PM ............................................................................................................... 5-3
5.2.1.1 Tipos de Monitoreo de Estados PM ....................................................................... 5-3
6. Mantenimiento Correctivo ..........................................................................................6-1
6.1 Alarma/Estado ........................................................................................................................ 6-2
6.1.1 Gestión de Alarmas ......................................................................................................... 6-6
6.1.1.1 Clases de Alarmas................................................................................................. 6-6
6.1.2 Alarmas y Estados .......................................................................................................... 6-7
6.1.2.1 Alarmas y Estados ODU ........................................................................................ 6-7
6.1.2.2 Alarmas y Estados MODEM .................................................................................. 6-8
6.1.2.3 Estados y Alarmas de la Tarjeta Opcional STM-1 ................................................. 6-9
6.1.2.4 Estados y Alarmas de la Tarjeta Opcional 16E-1................................................. 6-10
6.1.2.5 Estados y Alarmas de la Tarjeta Opcional AUX-A ............................................... 6-11
6.1.2.6 Estados y alarmas de la tarjeta opcional GBE-A ................................................. 6-11
6.1.2.7 Estados y Alarmas del EQUIPO COMUN............................................................ 6-12
7. Ítems de Control ..........................................................................................................7-1
7.1 Bucle....................................................................................................................................... 7-2
7.1.1 Bucle IF ........................................................................................................................... 7-2
Mantenimiento NWD-115477-01S
Marzo, 2011
-2-
7.1.1.1 Bucle IF (para 1+1 TP)........................................................................................... 7-3

7.1.1.2 Bucle IF (para 1+1 HS) .......................................................................................... 7-8
7.1.2 Control de Bucle TDM ................................................................................................... 7-15
7.1.2.1 Control de Bucle TDM (Bucle1 E1) ...................................................................... 7-15
7.1.2.2 Control de Bucle TDM (Bucle2 E1) ...................................................................... 7-19
7.1.2.3 Control de Bucle TDM (Bucle1 STM-1)................................................................ 7-22
7.1.2.4 Control de Bucle TDM (Bucle2 STM-1)................................................................ 7-25
7.2 Mantenimiento del Equipo .................................................................................................... 7-28
7.2.1 Utilidad del Equipo ........................................................................................................ 7-28
7.2.1.1 Cargar la Base de Datos (Export (NE-> Storage) Utility) ..................................... 7-29
7.2.1.2 Descargar la Base de Datos (Update (Storage -> NE) Utility) ............................. 7-31
7.2.1.3 Conmutación de Programa ROM......................................................................... 7-60
7.2.1.4 Utilidad Memoria USB.......................................................................................... 7-64
7.2.1.5 Función de Eliminación de Aprovisionamiento..................................................... 7-65
7.2.1.6 Ajuste Horario Actual ........................................................................................... 7-67
7.2.2 Reajuste del Equipo ...................................................................................................... 7-69
7.2.2.1 Control de Reajuste H/W ..................................................................................... 7-70
7.2.2.2 Control de Reajuste F/W...................................................................................... 7-73
7.2.3 Opciones de Control...................................................................................................... 7-78
7.2.3.1 ATPC Manual Control .......................................................................................... 7-79
7.2.3.2 TX Mute Control................................................................................................... 7-82
7.2.3.3 Control CW .......................................................................................................... 7-87
7.2.3.4 Control Manual de Modulación TX (únicamente para el Modo AMR) .................. 7-89
7.2.4 Gestión del Láser .......................................................................................................... 7-92
7.2.4.1 Control de Desconexión del Láser ....................................................................... 7-92
7.2.4.2 Control Manual de Conmutación ALS.................................................................. 7-95
7.2.5 Ajuste de la Alarma de Clusters .................................................................................... 7-97
7.2.6 Inventario..................................................................................................................... 7-103
7.2.6.1 Información de Inventario del Equipo................................................................. 7-103
7.2.7 Información sobre la Clave de Licencia del Software.................................................. 7-110
7.3 Monitoreo de Rendimiento.................................................................................................. 7-118
7.3.1 Monitoreo de Rendimiento del Enlace......................................................................... 7-118
7.3.2 Informe de Monitoreo .................................................................................................. 7-118
7.3.2.1 Informe MODEM PMON .................................................................................... 7-118
7.3.2.2 Informe E1 PMON.............................................................................................. 7-123
7.3.2.3 Informe STM-1 PMON ....................................................................................... 7-127
7.3.2.4 Informe ETH RMON........................................................................................... 7-135
7.3.2.5 Informe Contador VLAN..................................................................................... 7-140
7.3.2.6 Eliminación PMON/RMON/FDB......................................................................... 7-140
7.4 Mantenimiento Fuera de Línea ........................................................................................... 7-145
7.4.1 Ajuste DADE ............................................................................................................... 7-145
NWD-115477-01S Mantenimiento
-3-
7.4.2 Selección de Sub Banda RF ....................................................................................... 7-148

7.5 Prueba de Mantenimiento................................................................................................... 7-151
8. Abreviaciones ..............................................................................................................8-1
MANTENIMIENTO NWD-115477-01S
-4-
Esta página se ha dejado intencionalmente en blanco.
Generalidades 1-1
1. GENERALIDADES
Esta sección proporciona información sobre el mantenimiento rutinario y correctivo

de iPASOLINK empleado en el sistema de radio digital de 6 a 38 GHz PDH/SDH.
Esta información incluye los siguientes artículos con sus instrucciones y

procedimientos:
• Precauciones de mantenimiento
• Materiales de mantenimiento (juegos de prueba y accesorios)
• Tareas de realización de mantenimiento rutinario
• Tareas de realización de mantenimiento correctivo
1-2 Generalidades
Precaución 2-1
2. PRECAUCION
El personal de mantenimiento debe reportar la llegada y salida de una estación a la
estación pertinente. Lo siguiente, son peligros y advertencias al personal de
mantenimiento.
Advertencias
1. Sobre el conductor central del cable coaxial IF, ubicado entre la IDU y la
ODU, se encuentra superpuesta una alimentación de –48 V CC.
Conectando equipo de prueba directamente a este terminal pudiera dañarlo
y tocando el núcleo del cable coaxial pudiera causar descarga eléctrica.
2. El personal ejecutando mantenimiento debe tomar los necesarios pasos
para evitar Descarga Electroestática - Electro-static Discharge (ESD) la cual
pudiera dañar las tarjetas de la IDU o causar errores. Use una pulsera
conductiva conectada al receptáculo de tierra (G) en el frente del estante del
equipo. Esto minimizará la estática creada durante el mantenimiento.
3. No quite/conecte el cable IF con la alimentación de la IDU en ON. Coloque
la alimentación de la IDU a OFF antes de conectar/desconectar el cable IF,
o el equipo pudiera ser dañado.
4. Después de poner a ON el equipo, espere al menor 1 minuto antes de
colocarlo a OFF otra vez. Repetidamente colocando la alimentación a ON y
OFF dentro de un intervalo corto pudiera causar que la IDU fallar.
5. No permita un circuito abierto o un corto circuito de la salida TX de la ODU
con la potencia TX en estas condiciones. Ejecute el control de Acallamiento
del TX - TX Mute en el modo de Mantenimineto - Maintenance o coloque el
interruptor PWR a off en la IDU antes de desconectar el cable o el
alimentador desde la salida TX de la ODU.
6. Contacte NEC antes de descargar el programa en el LCT es ejecutado. El
equipo no pudiera funcionar correctamente con una operación inapropiada.
Precaución
1. En los sistemas que utilicen la STM-1 INTFC óptica, evite mirar fijamente al
haz del láser y no utilice instrumentos ópticos para observarlo directamente.
(Producto láser de clase 1).
2. La superficie superior de la IDU arriba del MODEM está caliente en
operación.
3. Al sustituir la IDU desactive el interruptor PWR y desconecte todos los
cables conectados a la tarjera que será sustituida.
4. Durante el mantenimiento, la IDU deberá ser ajustada a la condición de
mantenimiento On por el LCT.
5. Para evitar la interrupción de tráfico, en el mantenimiento, ejecute la
conmutación manual de TX/RX SW en el sistema 1+1.
2-2 Precaución
6. Mientras la CPU es inicializada por el interruptor CPU RESET, el estado(s)

de alarma(s) es restaurado a normal. Después de la inicialización, la
información de alarma es apropiadamente proporcionada a través de los
contactos del relevador.
7. Información sobre el mantenimiento y el control tal como Mute, CW, LB, etc.
es liberada si la alimentación es colocada a off.
8. Si cada ítem de ajuste de “NE SETUP” o “SYSTEM OPERATION” es
cambiado durante la operación, el tráfico será momentáneamente
interrumpida.
9. Cuando el TX SW es activada, momentánea interrupción del tráfico puede
ocurrir.
10. Después de completar el mantenimiento, restaure todas las conexiones, el
control manual colóquelo a normal y confirme que todos los LEDs de alarma
no están prendidos.
11. Después de encender el equipo, permita que éste se caliente por al menor
30 minutos.
Precaución 2-3
Tipo Recto
Apriéte el conector TNC-macho del cable IF a la IDU con el conector de engrane de

tuerca solamente, usando los dedos y sosteniendo el cable con la otra mano.
CABLE IF
Tipo Angulo L
Apriéte el conector de engrane de tuerca solamente para el conector de ángulo-L

también.
(La tensión de apretado es 0.3 a 0.5 N·m (de 3 a 5 kg-cm))
CABLE IF
Si gira otras partes del conector de ángulo L, tal y como se muestra a la izquierda,
podría producir daños en el conector.
CABLE IF
2-4 Precaución
2.1 Mantenimiento y Operación Manual
2.1.1 Conexión de la Pulsera
Procedimiento 2-1
1. Conecte la pulsera a la terminal de tierra ESD (G).
Figura 2-1 Ubicación de la Terminal de Tierra ESD
2.1.2 Ajuste del Modo de Mantenimiento (para la Operación del

LCT)
Procedimiento 2-2
1. Haga clic en el botón Maintenance en la parte superior de la ventana del LCT.
2. Confirme que MAINT, ubicado en la parte superior de la ventana LCT, sea de

color amarillo.
Bo tón de Mantenimiento
Figura 2-2 Ventana LCT Main
Precaución 2-5
3. Confirme que el LED MAINT, ubicado en la parte delantera del equipo, sea de
color amarillo.
Tablero principal de iPASOLINK 400
Figura 2-3 Ubicación del LED
(1) MC-A4
Figura 2-4 Ubicación del LED del paquete MC-A4
(2) Ranura universal
(a) Paquete MODEM-A
Ubicación del LED del paquete MODEM-A
2-6 Precaución
(b) Paquete 16E1-A
Figura 2-5 Ubicación del LED del paquete 16E1-A
(c) Paquete STM1-A
Figura 2-6 Ubicación del LED del paquete STM1-A
(d) Paquete GbE-A
Figura 2-7 Ubicación del LED del paquete GbE-A
Precaución 2-7
(e) Paquete AUX-A
Figura 2-8 Ubicación del LED del paquete AUX-A
(3) Paquete PS-A4
Figura 2-9 Ubicación del LED del paquete PS-A4
(4) Paquete FAN-C
Figura 2-10 Ubicación del LED del paquete FAN-C
2.1.3 Operación de la Conmutación Manual

iPASOLINK 400 es compatible con los siguientes 6 tipos de conmutaciones
manuales.
• Control Manual de la Conmutación TX (Únicamente para la Configuración HS
1+1)
• Control Manual de la Conmutación RX (Únicamente para la Configuración 1+1
(TP/HS))
• Control RSTP
2-8 Precaución
• Control de la Conmutación SNCP (Únicamente para la Configuración de Modo

SNCP (E1))
• Control de grupo de conmutación APS (únicamente STM-1)
• Control de la Conmutación de Fuente de Temporización
(1) Control Manual de la Conmutación TX
Nota: Este ítem es compatible únicamente si la configuración está ajustada al

modo 1+1 HS.
Ej.: MODEM No.1 y No. 2 construidos como modo 1+1 HS y MODEM
No.1 actúa como el lado de trabajo. MODEM No. 2 actúa como el lado
en modo de espera.
El proceso de conmutación es el siguiente.
Procedimiento 2-3
1. Haga clic en el botón Maintenance en la parte superior de la ventana del LCT

para activar el modo mantenimiento.
2. Despliegue Maintenance Control desde el menú del LCT.
3. Despliegue Protection Control desde el sub menú Maintenance Control.
4. Seleccione MODEM TX/RX Switch Control desde el sub menú Protection

Control.
5. Aparecerá la ventana MODEM TX/RX Switch Control. Haga clic en SW GRP

No. en el campo TX SW Manual Control.
Figura 2-11 Ventana MODEM TX/RX Switch Control
Precaución 2-9
6. Aparecerá el cuadro MODEM TX/RX Switch Control. Seleccione

MODEM1/2 Forced desde la lista desplegable TX SW Manual Control.
Figura 2-12 Cuadro MODEM TX/RX Switch Control
7. Haga clic en el botón OK.
8. Aparecerá el cuadro Warning. Haga clic en el botón OK.
Figura 2-13 Cuadro Warning
9. Aparecerá el cuadro Information. Haga clic en el botón OK.
Figura 2-14 Cuadro Information
2-10 Precaución
10. Aparecerá de nuevo la ventana MODEM TX/RX Switch Control. Confirme

los parámetros visualizados.
para salir del modo mantenimiento.
12. Confirme que el color de MAINT cambia de amarillo a blanco.
Con este paso concluye el procedimiento.
(2) Control Manual de la Conmutación RX
Nota: Este ítem es compatible únicamente si la configuración está ajustada al

modo 1+1 TP/HS.
Por ejemplo, MODEM No.1 y No.2 construidos como modo 1+1 TP en
donde MODEM No.1 actúa como la parte en funcionamiento. MODEM
No. 2 actúa como la parte en modo de espera.
El procedimiento de conmutación es como sigue.
Procedimiento 2-4

4. Seleccione MODEM TX/RX Switch Control desde el sub menú Protection

Control.
Precaución 2-11
5. Aparecerá la ventana MODEM TX/RX Switch Control. Haga clic en SW GRP

No. en el campo RX SW Manual Control.
6. Aparecerá el cuadro MODEM TX/RX Switch Control. Seleccione

MODEM1/2 Forced en la lista desplegable RX SW Manual Control.
Figura 2-17 Cuadro MODEM TX/RX Switch Control
2-12 Precaución
10. Aparecerá de nuevo la ventana MODEM TX/RX Switch Control. Confirme

los parámetros visualizados.
(3) Control RSTP
Procedimiento 2-5
4. Seleccione RSTP Control desde el sub menú Protection Control.
Precaución 2-13
5. Aparecerá la ventana RSTP Control. Haga clic en el botón RSTP Clear.
Figura 2-21 Ventana RSTP Control
2-14 Precaución
8. Aparecerá de nuevo la ventana RSTP Control. Confirme los parámetros

visualizados.
Figura 2-24 Ventana RSTP Control
9. Tras finalizar Control RSTP, haga clic en el botón Maintenance en la parte

superior de la ventana del LCT para salir del modo mantenimiento.
(4) Control de la Conmutación SNCP

(Únicamente para la Configuración de Modo SNCP (E1))
Procedimiento 2-6
4. Seleccione SNCP Switch Control desde el sub menú Protection Control.
Precaución 2-15
5. Aparecerá la ventana SNCP Switch Control. Haga clic en el número que

desea configurar.
Figura 2-25 Ventana SNCP Switch Control
6. Aparecerá el cuadro SNCP Switch Control. Seleccione Manual SW to

Protection or Forced SW to Protection desde la lista desplegable SNCP
Manual SW Control.
Figura 2-26 Cuadro SNCP Switch Control
2-16 Precaución
10. Aparecerá de nuevo la ventana SNCP Switch Control. Confirme los

parámetros visualizados.
(5) Control de grupo de conmutación APS (únicamente STM-1)
Procedimiento 2-7
1. Haga clic en el botón Maintenance ubicado en la parte superior de la ventana

LCT para activar
2. Despliegue Maintenance Control en el menú LCT.
3. Despliegue Protection Control en el sub menú Maintenance Control.
4. Seleccione APS Switch Group Control en el sub menú Protection

Control.
Precaución 2-17
5. Aparecerá la ventana APS Switch Group Control. Para realizar la

configuración, haga clic en el número deseado.
Figura 2-30 Ventana APS Switch Group Control
6. Aparecerá el cuadro APS Switch Group Control. Desde la lista desplegable

APS Manual SW Control, seleccione Manual SW to Protection o Forced
SW to Protection.
Figura 2-31 Cuadro SNCP Switch Control
2-18 Precaución
10. Aparecerá de nuevo la ventana SNCP Switch Control. Confirme los

11. Haga clic en el botón Maintenance, ubicado en la parte superior de la ventana

LCT, para salir del modo mantenimiento.
Precaución 2-19
(6) Control de Conmutación de Fuente de Temporización (Este modo

está disponible únicamente si el Bloqueo está Off)
Si el estado de bloqueo está ajustado en On, siga el Procedimiento 2-7 para

cambiar el ajuste a Off y a continuación siga el Procedimiento 2-8 para
configurar la Conmutación de Fuente de Temporización.
In case that Lock Out Status is set to On, follow the Procedure 2-7 to change
the setting to Off and then follow the Procedure 2-8 to configure Timing Source
Switching.
(a) Ajuste de Bloqueo
Procedimiento 2-8

4. Seleccione Timing Source Switch Control desde el sub menú Protection

Control.
5. Aparecerá la ventana Timing Source Switch Control. Haga clic en el Lock

Out que desea configurar.
Figura 2-35 Ventana Timing Source Switch Control
2-20 Precaución
6. Aparecerá el cuadro Timing Source Switch Control. Seleccione Off desde

Lock Out.
Figura 2-36 Cuadro Timing Source Switch Control
Precaución 2-21
10. Aparecerá de nuevo la ventana Timing Source Switch Control. Confirme los
11. Al finalizar el ajuste de Bloqueo, haga clic en el botón Maintenance en la parte

superior de la ventana del LCT para salir del modo mantenimiento.
12. Confirme que MAINT cambia de amarillo a blanco.
(b) Conmutación de Fuente de Temporización
Procedimiento 2-9

4. Seleccione Timing Source Switch Control desde el sub menú Protection

Control.
2-22 Precaución
5. Aparecerá la ventana Timing Source Switch Control. Haga clic en el

Timing Source Switch Control que desea configurar.
6. Aparecerá el cuadro Timing Source Switch Control. Seleccione el modo de

conmutación específico (SW manual o SW forzado).
Figura 2-41 Cuadro Timing Source Switch Control
8. Aparecerá el cuadro Warning. Haga clic en el botón OK .
Precaución 2-23
10. Aparecerá de nuevo la ventana Timing Source Switch Control. Confirme los
12. Confirme que MAINT cambia de amarillo a blanco.
2-24 Precaución
Equipo de Prueba y Accesorios 3-1
3. EQUIPO DE PRUEBA Y ACCESORIOS
Los equipos de prueba y los accesorios especiales listados en la Tabla 3-1 so

requeridos para el mantenimiento. Si los equipos de prueba recomendados y
accesorios no están disponibles, equivalentes pueden ser usados.
Table 3-1 Equipos de Prueba y Accesorios

No. Tipo de Modelo Número de Modelo Fabricante
1 PASOLINK Monitor X0818 NEC
3-2 Equipo de Prueba y Accesorios
Estado Actual 4-1
4. ESTADO ACTUAL
4.1 Estado Actual

La ventana Current Status de la ventana LCT está destinada a la visualización del
estado del equipo, el estado de la tarjeta de línea, el registro de eventos y todas las
alarmas detectadas en el equipo.
Sin embargo, es únicamente de consulta, no podrá realizar ningún cambio en
ninguno de los ítems visualizados en esta ventana. (Como por ejemplo modificar,
añadir, enmascarar alarmas o ítems.)
(1) Pestaña de Alarma Activa
La pestaña de la Alarma Activa visualiza todas las alarmas actuales detectadas

en el equipo.
Podrá descargar la lista de las alarmas actuales del PC LCT haciendo clic en el
botón Save en la parte superior izquierda de la pestaña Active Alarm.
Figura 4-1 Pestaña Active Alarm
(2) Pestaña de Registro de Eventos
La pestaña Event Log visualiza todas las alarmas y estados detectados si existe
algún cambio en la tarjeta de la línea y en la configuración del equipo.
4-2 Estado Actual
Podrá descargar la lista de los Estados de Eventos del PC LCT haciendo clic en
el botón Save en la parte superior izquierda de la pestaña Event Log.
Figura 4-2 Pestaña Event Log
Nota: Para guardar la lista de registros, siga el siguiente procedimiento.

1. Haga clic en el botón Save de la pestaña Active Alarm o de la pestaña
Event Log.
Figura 4-3 Pestaña Alarma Activa (o Registro de Eventos)
Estado Actual 4-3
2. Aparecerá la ventana File Download. Haga clic en el botón Save.
Figura 4-4 Ventana File Download
3. Aparecerá la ventana Save As. Seleccione la carpeta adecuada del PC

local, y a continuación haga clic en el botón Save.
Nombre de archivo predeterminado:

Estado de Evento: EventLog_YYYYMMDDhhmmss.csv
Estado de Alarma Activa: ActiveAlarm_YYYYMMDDhhmmss.csv
Figura 4-5 Ventana Save As
4-4 Estado Actual
4. Tras finalizar la exportación del archivo de registro, aparecerá la ventana

Download Complete. Haga clic en el botón Close.
Figura 4-6 Ventana Download Complete
5. Confirme que el archivo de registro haya sido guardado en la carpeta

seleccionada.
Figura 4-7 Carpeta Log File
Estado Actual 4-5
(3) Pestaña MODEM/ODU
La pestaña MODEM/ODU visualiza todas las alarmas y estados detectados en la

ODU y en el paquete MODEM.
Figura 4-8 Pestaña MODEM/ODU
4-6 Estado Actual
(4) Pestaña IDU
La pestaña IDU visualiza todas las alarmas y estados detectados en la IDU.
Figura 4-9 Pestaña IDU
Estado Actual 4-7
(5) Pestaña E1
(c) Main Card
La pestaña E1 visualiza todas las alarmas y estados de 16E1-A.
Figura 4-10 Pestaña E1 (Main Bcard)
4-8 Estado Actual
(d) U-Slot**
La pestaña E1 visualiza todas las alarmas y estados de 16E1-A.
Figura 4-11 Pestaña E1 (U-Slot**)
Estado Actual 4-9
(6) Pestaña STM-1
La pestaña STM-1 visualiza todas las alarmas y estados detectados en STM1-A.
Figura 4-12 Pestaña STM-1
4-10 Estado Actual
(7) Pestaña GbE
La pestaña GbE visualiza todas las alarmas y estados detectados en GbE-A.
Figura 4-13 Pestaña GbE
Estado Actual 4-11
(8) Pestaña AUX
La pestaña AUX visualiza todas las alarmas y estados de AUX.
Figura 4-14 Pestaña AUX
4-12 Estado Actual
Mantenimiento de Rutina 5-1
5. MANTENIMIENTO DE RUTINA
Este capítulo proporciona los procedimientos de mantenimiento de rutina

(anualmente) para asegurar la operación satisfactoria del equipo. Durante el
mantenimiento de rutina, cuidadosamente observe las precauciones dadas en el
Capítulo 2.
5.1 Lecturas del Medidor

Tabla 5-1 Item de Medición
Item Descripción
TX power Indica la potencia de trasmisión de la ODU
RX Level Indica el nivel de recepción RF de la ODU
ODU Power Supply Indica el voltaje del Suministro de Alimentación de la ODU
BER Indica el valor de la medición de la BER
Procedimiento 5-1
1. Despliegue Metering desde el menú del LCT.
2. Seleccione Current Metering desde el sub menú Metering.
3. Aparecerá la ventana Current Metering. Confirme los parámetros

visualizados.
Figura 5-1 Ventana Current Metering
5-2 Mantenimiento de Rutina
Notas
1. Si una indicación anormal aparece, verifique Alarmas/Estados, monitoreo
del comportamiento y ejecute las pruebas de bucle para distinguir las
secciones normales y alarmadas.
2. RX LEVEL varia dependiendo del nivel de la señal de RF recibida.
3. El voltaje de la fuente de alimentación de la ODU varía dependiendo de la
longitud del cable IF entre la IDU y la ODU.
4. Haga clic en el MODEM que desea configurar.
5. Aparecerá el cuadro Current Metering. Modifique el parámetro

correspondiente.
Figura 5-2 Cuadro Current Metering
Tabla 5-2 Ciclo de Actualización

Parámetro Descripción
Normal Speed Actualizado automáticamente cada 10 segundos.
High Speed Actualizado automáticamente cada 3 segundos.
6. Haga clic en el botón Close en la parte superior del cuadro Current Metering.
5.2 Monitoreo del Comportamiento

El Monitoreo del Comportamiento (PM) es utilizado para identificar y aislar el
problema si tuviese lugar en una línea o trayectoria en particular. También controla
la calidad de las líneas y trayectorias. Todos los parámetros de Monitoreo del
Comportamiento son obtenidos cada minuto y acumulados en estadísticas de 15
minutos y 24 horas (1 día).
5.2.1 Parámetros PM
iPASOLINK puede medir los Parámetros del Monitoreo del Comportamiento.
5.2.1.1 Tipos de Monitoreo de Estados PM
Tabla 5-3 Items de Monitoreo del Comportamiento MODEM

Item Descripción Espec.
RF BBE Background Block Error La suma del error del bloque de fondo ITU-T G.826
RF ES Errored Second El tiempo acumulado en el cual más de un ITU-T G.826
error de bloque por segundo fue detectado.
RF SES Severely Errored Second El tiempo acumulado en el cual la BER de un ITU-T G.826
segundo período excede el porcentaje
establecido (30%).
RF SEP Severely Errored Period El tiempo acumulado en el cual la BER de un ITU-T G.826
segundo período excede 10E-3.
RF UAS Unavailable Second El tiempo acumulado en el cual la unidad ITU-T G.826
permanece inoperante
RF OFS Out of Frame Second El número total de segundos en el que la ITU-T G.826
condición “fuera de trama” es generada en 15
bloques-minuto. (OFS es aplicado únicamente
al Total)
RX LEV RX Level El nivel de recepción mínimo y máximo
(cuando hay dos trayectorias se comporta así
para No.1 y 2 respectivamente)
Tabla 5-4 Items de Monitoreo del Comportamiento SDH/PDH

Tipos de Monitoreo Definición Espec.
RS BBE Near end background block error (Error de bloque de fondo en ITU-T G.826 G.784
extremo cercano)
ES Near end errored seconds (Segundos erróneos en extremo ITU-T G.826 G.784
cercano)
SES Near end severely errored seconds (Segundos gravemente ITU-T G.826 G.784
erróneos en extremo cercano)
SEP Near end severely error period (Periodo gravemente erróneo en -
extremo cercano)
UAS Unavailable seconds (Segundos indisponible) ITU-T G.826 G.784
OFS Out of frame seconds (Segundos fuera de cuadro) ITU-T G.784
DMR-RS BBE Near end background block error (Error de bloque de fondo en ITU-T G.826 G.784
extremo cercano)
cercano)
extremo cercano)
OFS Out of frame seconds (Segundos fuera de cuadro) ITU-T G.784
MS BBE Near end background block error (Error de bloque de fondo en ITU-T G.826 G.784
extremo cercano)
cercano)
extremo cercano)
E1 E1 CV Near end Code violation (Violación de código en extremo cercano)
Tabla 5-5 Items de Monitoreo del Comportamiento LAN

Tipos de Monitoreo Descripción Espec.
Octetos RX El número total de octetos recibidos en la interfaz, RFC2819
incluyendo los caracteres de trama.
Octetos TX El número total de octetos transmitidos fuera de la interfaz, RFC2819
incluyendo los caracteres de trama. carácteres.
Paquetes RX Número de paquetes recibido (incluyendo los paquetes RFC2819
defectuosos, todos los paquetes de distribución única,
difusión y, paquetes multidistribución)
Paquetes TX El número total de paquetes transmitidos. RFC2819
Eventos de Derivación de RX Conteo de paquetes derivados RFC2819
Paquetes de Tamaño Menor RX Número de paquetes recibidos inferiores a 64 octetos de RFC2819
longitud que estaban por lo demás bien formados
Fragmentos RX Número de tramas de error inferior a 64 octetos de longitud RFC2819
de transmisión de datos
RX 64 Octetos Número de paquetes recibidos que se encontrasen entre RFC2819
los 64 octetos de longitud (incluyendo los paquetes de
error)
TX 64 Octetos Número de paquetes recibidos que se encontrasen entre RFC2819
65 a 127 octetos de longitud (incluyendo los paquetes de
error)
RX 65 a 127 Octetos Número de paquetes transmitidos y recibidos que se RFC2819
encontrasen entre 65 a 127 octetos de longitud (incluyendo
los paquetes de error)
TX 65 a 127 Octetos Número de paquetes recibidos que se encontrasen entre RFC2819
error)
encontrasen entre 128 a 255 octetos de longitud
(incluyendo los paquetes de error)
error)
512 a 1023 octetos de longitud (incluyendo los paquetes
de error)
1023 a 1518 octetos de longitud (incluyendo los paquetes
de error)
Tipos de Monitoreo Descripción Espec.

TX 1024 a 1518 Octetos Número de paquetes transmitidos y recibidos que RFC2819
estuviesen entre 1024 a 1518 octetos de longitud
Error de Alineación RX CRC Número de recepción de alineaciones de tramas de error RFC2819
FCS
Paquetes de Tamaño Superior Suma de las tramas recibidas en una interfaz concreta que RFC2819
RX excede el tamaño máximo de bytes.
Jabber RX Número de tramas de error superior a 1519 octetos de RFC2819
longitud de datos recibidos
Paquetes de Multidistribución RX Número de paquetes multidistribución buenos recibidos RFC2819
(excluyendo los paquetes de difusión)
Paquetes de Multidistribución TX El número total de paquetes que sean de un nivel superior RFC2819
a los protocolos solicitados a transmitir por la dirección
multidistribución.
Paquetes de Difusión RX Número de paquetes de distribución buenos recibidos RFC2819
Paquetes de Difusión TX El número total de paquetes que sean de un nivel superior RFC2819
a los protocolos solicitados a transmitir por la dirección de
difusión.
Colisiones TX Número de colisiones en este segmento de Ethernet RFC2819
RX TPID Desconocido Número de tramas abandonadas incluidas en las tramas
no ajustadas TPID recibidas
RX VID Desconocido Número de tramas abandonadas incluidas en las tramas
no ajustadas VID recibidas
Límite RX MAC Número de tramas descartadas debido al exceso del límite
de aprendizaje MAC
Descartes por RX Filtro Número de tramas abandonadas por la función de filtrado
de entrada
Descartes por RX QoS Número de tramas abandonadas por la función de control
del puerto de entrada
Descartes por Cola0 TX Número de tramas QoS descartadas por la transmisión
Cola0
Cola1
Cola2
Cola3
Por Tramas VLAN Rx Número de tramas recibidas como VLAN particular
Por Tramas VLAN Tx Número de tramas transmitidas como VLAN particular
Por Descarte VLAN Rx QoS Número de tramas descartadas en base a VLAN
Tabla 5-6 Rango de Contador MODEM PM

Tipos PM Rango de Contador 15M PM Rango de Contador 24h PM
RF OFS 0 a 900 0 a 86400
RF BBE Depende de los ajustes de radio (CS y Depende de los ajustes de radio (CS y
Modulación) Modulación)
RF ES 0 a 900 0 a 86400
RF SES 0 a 900 0 a 86400
RF SEP 0 a 900 0 a 86400
RF UAS 0 a 900 0 a 86400
Tabla 5-7 Rango de Contador SDH/PDH PM

OFS 0 a 900 0 a 86400
BBE 0 a 16777215 0 a 1610612640
ES 0 a 900 0 a 86400
SES 0 a 900 0 a 86400
SEP 0 a 900 0 a 86400
UAS 0 a 900 0 a 86400
E1 CV 0 a 4294967295 0 a 4294967295
Tabla 5-8 Rango de Contador LAN PM

Octetos RX 0 a 18446744073709551615 0 a 18446744073709551615
Octetos TX 0 a 18446744073709551615 0 a 18446744073709551615
Paquetes RX 0 a 4294967295 0 a 4294967295
Paquetes TX 0 a 4294967295 0 a 4294967295
Eventos de Derivación de RX 0 a 4294967295 0 a 4294967295
Paquetes de Tamaño Menor RX 0 a 4294967295 0 a 4294967295
Fragmentos RX 0 a 4294967295 0 a 4294967295
RX 64 Octetos 0 a 4294967295 0 a 4294967295
TX 64 Octetos 0 a 4294967295 0 a 4294967295
RX 65 a 127 Octetos 0 a 4294967295 0 a 4294967295
TX 65 a 127 Octetos 0 a 4294967295 0 a 4294967295
RX 128 a 255 Octetos 0 a 4294967295 0 a 4294967295
TX 128 a 255 Octetos 0 a 4294967295 0 a 4294967295
RX 256 a 511 Octetos 0 a 4294967295 0 a 4294967295
TX 256 a 511 Octetos 0 a 4294967295 0 a 4294967295
RX 512 a 1023 Octetos 0 a 4294967295 0 a 4294967295
TX 512 a 1023 Octetos 0 a 4294967295 0 a 4294967295
RX 1024 a 1518 Octetos 0 a 4294967295 0 a 4294967295
TX 1024 a 1518 Octetos 0 a 4294967295 0 a 4294967295
Error de Alineación RX CRC 0 a 4294967295 0 a 4294967295
Paquetes de Tamaño Superior RX 0 a 4294967295 0 a 4294967295
Jabber RX 0 a 4294967295 0 a 4294967295
Paquetes de Multidistribución RX 0 a 4294967295 0 a 4294967295
Paquetes de Multidistribución TX 0 a 4294967295 0 a 4294967295
Paquetes de Difusión RX 0 a 4294967295 0 a 4294967295
Paquetes de Difusión TX 0 a 4294967295 0 a 4294967295
Colisiones TX 0 a 4294967295 0 a 4294967295
RX TPID Desconocido 0 a 18446744073709551615 0 a 18446744073709551615
RX VID Desconocido 0 a 18446744073709551615 0 a 18446744073709551615
Límite RX MAC 0 a 18446744073709551615 0 a 18446744073709551615
Descartes por RX Filtro 0 a 18446744073709551615 0 a 18446744073709551615
Descartes por RX QoS 0 a 18446744073709551615 0 a 18446744073709551615
Descartes por Cola0 TX 0 a 18446744073709551615 0 a 18446744073709551615

Por Tramas VLAN Rx 0 a 18446744073709551615 0 a 18446744073709551615
Por Tramas VLAN Tx 0 a 18446744073709551615 0 a 18446744073709551615
Por Descarte VLAN Rx QoS 0 a 18446744073709551615 0 a 18446744073709551615
Tabla 5-9 Umbral MODEM TCA

Tipos Umbral TCA 15 min. Umbral TCA 24 horas
PM Rango Umbral Predeterminado Rango Umbral Predeterminado
Ocurrencia Recuperación Ocurrencia Recuperación
RF OFS 1 a 900 900 90 1 a 86400 65534 650
RF BBE Depende de los ajustes de radio (CS y Depende de los ajustes de radio (CS y
Modulación) Modulación)
RF ES 1 a 900 900 90 1 a 86400 65534 650
RF SES 1 a 900 900 90 1 a 86400 65534 650
RF SEP 1 a 900 900 90 1 a 86400 65534 650
RF UAS 1 a 900 900 90 1 a 86400 65534 650
RX LEV -99 a -30 Depende de los ajustes de radio -99 a -30 Depende de los ajustes de radio
(CS y Modulación) (CS y Modulación)
Tabla 5-10 Umbral Predeterminado MODEM RX LEV TCA

Tipo de CS=7MHz CS=14MHz CS=28MHz CS=56MHz
Modulación
QPSK -98dBm -95dBm -92dBm -89dBm
16QAM -92dBm -89dBm -86dBm -83dBm
Tabla 5-11 Umbral MODEM RF BBE TCA

Tipos de Umbral TCA 15 min. Umbral TCA 24 horas
Modulación
CS Modulación Rango Umbral Predeterminado Rango Umbral Predeterminado
7M QPSK 1-805000 8,050 805 1-77280000 772,800 77,280

16QAM 1-1611000 16,110 1,611 1-154656000 1,546,560 154,656
32QAM 1-2014000 20,140 2,014 1-193344000 1,933,440 193,344
64QAM 1-2417000 24,170 2,417 1-232032000 2,320,320 232,032
128QAM 1-2820000 28,200 2,820 1-270720000 2,707,200 270,720
256QAM 1-3223000 32,230 3,223 1-309408000 3,094,080 309,408
14M QPSK 1-805000 8,050 805 1-77280000 772,800 77,280
16QAM 1-1611000 16,110 1,611 1-154656000 1,546,560 154,656
32QAM 1-2014000 20,140 2,014 1-193344000 1,933,440 193,344
64QAM 1-2417000 24,170 2,417 1-232032000 2,320,320 232,032
128QAM 1-2820000 28,200 2,820 1-270720000 2,707,200 270,720
256QAM 1-3223000 32,230 3,223 1-309408000 3,094,080 309,408
28M QPSK 1-805000 8,050 805 1-77280000 772,800 77,280
16QAM 1-1611000 16,110 1,611 1-154656000 1,546,560 154,656
32QAM 1-2014000 20,140 2,014 1-193344000 1,933,440 193,344
64QAM 1-2417000 24,170 2,417 1-232032000 2,320,320 232,032
128QAM 1-2820000 28,200 2,820 1-270720000 2,707,200 270,720
256QAM 1-3223000 32,230 3,223 1-309408000 3,094,080 309,408
56M QPSK 1-1611000 16,110 1,611 1-154656000 1,546,560 154,656
16QAM 1-3223000 32,230 3,223 1-309408000 3,094,080 309,408
32QAM 1-4028000 40,280 4,028 1-386688000 3,866,880 386,688
64QAM 1-4834000 48,340 4,834 1-464064000 4,640,640 464,064
128QAM 1-5640000 56,400 5,640 1-541440000 5,414,400 541,440
256QAM 1-6446000 64,460 6,446 1-618816000 6,188,160 618,816
Tabla 5-12 Umbral SDH/PDH TCA

Tipos PM Umbral TCA 15 min. Umbral TCA 24 horas
Rango Umbral Predeterminado Rango Umbral Predeterminado

RS OFS 1 a 900 900 90 1 a 86400 65534 650
RS BBE 1 a 16777215 65534 6560 1 a 1610612640 6291260 629130
RS ES 1 a 900 900 90 1 a 86400 65534 650
RS SES 1 a 900 900 90 1 a 86400 65534 650
RS SEP 1 a 900 900 90 1 a 86400 65534 650
RS UAS 1 a 900 900 90 1 a 86400 65534 650
DMR RS 1 a 900 900 90 1 a 86400 65534 650
OFS
DMR RS 1 a 16777215 65534 6560 1 a 1610612640 6291260 629130
BBE
DMR RS 1 a 900 900 90 1 a 86400 65534 650
ES
DMR RS 1 a 900 900 90 1 a 86400 65534 650
SES
DMR RS 1 a 900 900 90 1 a 86400 65534 650
SEP
DMR RS 1 a 900 900 90 1 a 86400 65534 650
UAS
MS BBE 1 a 16777215 65534 6560 1 a 1610612640 6291260 629130
MS ES 1 a 900 900 90 1 a 86400 65534 650
MS SES 1 a 900 900 90 1 a 86400 65534 650
MS SEP 1 a 900 900 90 1 a 86400 65534 650
MS UAS 1 a 900 900 90 1 a 86400 65534 650
E1 CV 1 a 4294967295 65534 650 1 a 4294967295 6291260 629130
Tabla 5-13 Umbral LAN TCA

Tipos PM Umbral TCA 15 min. Umbral TCA 24 horas
Rango Umbral Predeterminado Rango Umbral Predeterminado
Evento Abandonado 1 a 133929000 133929000 1 a 4294967295 4294967295
Paquetes de Tamaño 1 a 133929000 133929000 1 a 4294967295 4294967295
Menor
Paquetes Fragmentados 1 a 133929000 133929000 1 a 4294967295 4294967295
Error de Alineación CRC 1 a 133929000 133929000 1 a 4294967295 4294967295
Paquetes de Tamaño 1 a 133929000 133929000 1 a 4294967295 4294967295
Superior
Colisiones 1 a 133929000 133929000 1 a 4294967295 4294967295
Mantenimiento Correctivo 6-1
6. MANTENIMIENTO CORRECTIVO
En este capítulo se describe el mantenimiento correctivo realizado en el campo. El

mantenimiento correctivo en el campo cubre la aislación de fallas, reemplazo de
módulo/unidad y alineamiento. El procedimiento de localización de fallas describe
como aislar fallas nivel de módulo/Nivel de unidad.
Las Fallas pueden ser clasificadas en aquellas que causan deteriorización de la

calidad de transmisión y aquellas que interrumpen el tráfico debido a mal
funcionamiento del equipo. Este capítulo explica el procedimiento para la
localización de averias para las fallas del equipo y los métodos correspondientes para
el remedio. El propósito de la localización de averías del equipo mal funcionando es
reiniciar el servicio, localizando la parte fallada y reemplaáandola con un repuesto.
Las fallas que causan la deteriorización en la calidad de la transmisión son

primariamente originadas por cambios ocurridos en el estado de la propagación. Por
lo tanto, si una decadencia en la calidad de transmisión o similar falla tiene lugar
frecuentemente, el diseño del enlace tendrá que ser revisado.
Durante el mantenimiento correctivo, cuidadosamente observe las precauciones

dadas en el Capítulo 2, hasta que el alineamiento es completado.
6-2 Mantenimiento Correctivo
6.1 Alarma/Estado
Al producirse un evento de alarma, compruebe primero la indicación de la alarma en
la parte delantera de la IDU. Continuamente, conecte el PC a la clavija LOCAL en el
puerto LCT montado en la IDU y compruebe el indicador de alarma/estado.
(a) Verifique las Indicaciones de LED de Alarma - ALARM LED y la

Indicación del LCT
Se podrá detectar la parte defectuosa comprobando las indicaciones LED de

alarma y las indicaciones de alarma de LCT.
Informe de Alarma
Al detectarse una alarma, se crea una notificación de alarma para el usuario
iluminando los LED en el estante, e informando de dicha alarma al interfaz
del usuario. La notificación al usuario de la alarma también se realiza
mediante una alarma Office, como por ejemplo el timbre de alarma de la
estación y lámparas.
Indicación LED ALARMA

El LED en la parte delantera del estante se ilumina o apaga al
generarse/desaparecer una alarma para informar al usuario de dicha alarma.
Tablero principal de iPASOLINK 400
Figura 6-1 Ubicación del LED
(1) MC-A4
Figura 6-2 Ubicación del LED del paquete MC-A4
(2) Ranura universal
(a) Paquete MODEM-A
Ubicación del LED del paquete MODEM-A
(b) Paquete 16E1-A
Figura 6-3 Ubicación del LED del paquete 16E1-A
(c) Paquete STM1-A
Figura 6-4 Ubicación del LED del paquete STM1-A
(d) Paquete GbE-A
Figura 6-5 Ubicación del LED del paquete GbE-A
(e) Paquete AUX-A
Figura 6-6 Ubicación del LED del paquete AUX-A
(3) Paquete PS-A4
Figura 6-7 Ubicación del LED del paquete PS-A4
(4) Paquete FAN-C
Figura 6-8 Ubicación del LED del paquete FAN-C
Indicación Web-LCT
Los indicadores LED de alarma y la parte defectuosa de la indicación PNMT

pueden localizarse comprobando los indicadores ALM LED y las
indicaciones Web-LCT Alarm.
Figura 6-9 Ventana del Estado Activo (Current Status)
(f) Lecturas del Medidor
Basado en las lecturas del medidor durante inspección periódica con el LCT
descrita en el Capítulo 5, la parte que falla puede ser localizada verificado si
los valores de lectura exceden los rangos permisibles.
(g) Bucle
En el caso de una medición de la BER anormal resulta entre los ítemes de las
lecturas de medición, trate de distinguir la parte que falla por procedimiento
de Bucle.
6.1.1 Gestión de Alarmas

La gravedad de la alarma de cada falla viene indicada por el siguiente nivel de
alarma y clase de alarma. Las clases de alarma pueden modificarse. La modificación
se realiza desde el Ajuste de Gravedad de Alarma.
6.1.1.1 Clases de Alarmas
Cleared (CL) (Eliminado):

El nivel de gravedad Eliminado indica la eliminación de una o más alarmas
anteriormente notificadas. Esta alarma elimina todas las alarmas para este objeto
gestionado que tengan el mismo Tipo de alarma, Causa probable y Problemas
específicos (si los hay). Pueden eliminarse múltiples notificaciones asociadas
utilizando el Parámetro de notificaciones Correlativas (definido a continuación).
Indeterminate (ID) (Indeterminado):

El nivel de gravedad Indeterminado indica que el nivel de gravedad no puede
determinarse.
Critical (CR) (Crítico):

El nivel de gravedad Crítico indica que la condición que afecta al servicio ha tenido
lugar y se necesita inmediatamente una acción correctiva. Tal gravedad puede
notificarse, por ejemplo, si el objeto gestionado pasa a estar completamente fuera de
servicio y su capacidad debe restaurarse.
Major (MJ) (Mayor):

El nivel de gravedad Mayor indica que la condición que afecta al servicio se ha
desarrollado y se necesita una acción correctiva urgente. Tal gravedad puede
notificarse, por ejemplo, si existe una degradación grave en la capacidad del objeto
gestionado y su capacidad completa debe restaurarse.
Minor (MN) (Menor):

El nivel de gravedad Menor indica la existencia de una condición de falla que no
afecta al servicio y que la acción correctiva deberá tomarse con la finalidad de
prevenir una falla más seria (por ejemplo, una que afecte el servicio). Tal gravedad
puede ser notificada, por ejemplo, si la condición de alarma detectada no está
degradando actualmente la capacidad del objeto gestionado.
Warning (WR) (Aviso):

El nivel de gravedad Aviso indica la detección de una falla que afectará
potencialmente o impedirá el servicio, antes de que se note la presencia de efectos
significativos. Deberá tomarse una acción para realizar un mayor diagnóstico (si
fuese necesario) y corregir el problema con la finalidad de evitar que se transforme
en una falla más seria que pueda afectar el servicio.
6.1.2 Alarmas y Estados
6.1.2.1 Alarmas y Estados ODU
Indicación Categoría Descripcións Gravedad

TXPWR ALM Alarm El TX PWR es inferior a 3 dB. MJ
TX INPUT ALM Alarm La señal TX IF está fuera de rango desde -29 dBm MJ
± 5 dB.
RXLEV ALM Alarm El nivel de recepción pasa a ser inferior al nivel -72 MJ
dBm ~ -94 dBm. (Depende del sistema de
modulación y de la velocidad bit).
ODU CPU/Cable Open Alarm La CPU de la ODU es defectuosa o el CABLE IF MJ
entre la IDU y la ODU está roto o no está conectado.
MUTE STATUS Status Indica el estado de control de la salida de potencia de -
la ODU TX. Si la potencia TX está ajustada a Acallar,
aparece el Estado.
LO REF Alarm Pérdida de la señal Ref LO de la ODU. MN
TX SW Status Status Estado de uso de interfaz de radio TX SW en -
configuración Redundante 1+1 HS
ODU ALM Alarm Indica una ocurrencia de TXPWR ALM, ODU PS MJ
ALM, APC ALM, TPC ALM, ODU SELF CHECK ALM.
ODU TOTAL ALM Alarm Indica una ocurrencia de TXPWR ALM, TX INPUT Aparecerá la
ALM, RX Level ALM, ODU CPU/CABLE OPEN ALM, gravedad
LOREF, y ODU ALM. más alta
ATPC Power Mode Status Falla de la señal de control ATCP (90 segundos) así -
como continuación Potencia MAX 90 segundos
ODU TYPE MISMATCH Alarm El tipo de ODU conectado indicado no es compatible MJ
con el sistema iPASOLINK, o el tipo de ODU no
puede utilizarse en el ajuste de modulación
provisionado.
ODU PS ALM Alarm ALM en el caso de una interrupción de suministro de MJ
alimentación a la ODU.
6.1.2.2 Alarmas y Estados MODEM

Unequipped (MODEM-A) Alarm El paquete opcional reservado e instalado ha sido MJ
extraído de la ranura opcional.
Type Mismatch (MODEM-A) Alarm El tipo de interfaz equipado es distinto del configurado. MJ
Communication FAIL Alarm Falla de comunicación de la comunicación de control MJ
(MODEM-A) interno del equipo.
Module (MODEM-A) Alarm Falla del equipo MJ
BUS ERROR TX Alarm Condición de falla BUS de comunicación de datos en la MJ
dirección TX desde la tarjeta STM-1.
BUS ERROR RX Alarm Condición de falla BUS de comunicación de datos en la MJ
dirección RX desde la tarjeta STM-1.
RXSW STATUS Status Estado de uso del interfaz de radio RX SW en -
configuración Redundante
LOSS OF FRAME Alarm Pérdida de la trama en el lado de la radio. MJ
FRAME ID Alarm ID de trama (ID de diferenciación de trayectoria) MJ
HIBER ALM Alarm Degradación de la señal de radio (Detección de umbral MJ
BER Alto). (Umbral: 1E-3/1E-4/1E-5)
LOBER ALM Alarm Degradación de la señal de radio (Detección de umbral MN
BER Bajo). (Umbral: 1E-6/1E-7/1E-8/1E-9)
EARLY WARNING Alarm Degradación de la señal de radio (Detección de umbral MN
de Aviso Temprano). (Umbral:1E-9)
MOD Alarm Indica el estado de funcionamiento del MOD. Al MJ
producirse cualquier falla en la sección del modulador,
se emite “Alarm” (Alarma).
IF CABLE SHORT Alarm El cable IF entre IDU - ODU está en la condición MJ
cortocircuito.
INPHASE. Status In - Phase indica que el estado DADE de la señal -
recibida entre los interfaces MODEM No.1 y No.2 están
en la condición En Fase. En esta condición, está
disponible la conmutación sin errores.
L2SYNC LOSS Alarm Pérdida de sincronización de trama de las tramas GFP MJ
en el puerto MODEM.
RDI Alarm Alarma de recepción de indicación RDI en el puerto MJ
MODEM.
UAE. Alarm Alarma UAE. Indica la aparición de un estado No MN
disponible.
TDM/AMR Range Mismatch Alarm Condición de desajuste cuando el número de mapeo de MJ
los canales E1 es distinto entre los puertos del modem
TX y RX o condición de desajuste del rango de
modulación RX AMR y TX AMR seleccionados.
TX SW Reverse Request Status Condición de recepción de solicitud de señal TXSW -
desde la estación opuesta:
TX SW Lock in Status Status Estado de Bloqueo TXSW -
Unlocked Alarm Estado de sincronización inalámbrica local. MJ
MODEM PS OFF Status Indica una condición de desconexión del conmutador -
de alimentación ubicado en la parte delantera de la
tarjeta MODEM-A
6.1.2.3 Estados y Alarmas de la Tarjeta Opcional STM-1

Unequipped (STM1-A) Alarm El paquete opcional reservado e instalado es extraído MJ
de la ranura opcional.
Type Mismatch(STM1-A) Alarm El tipo de interfaz equipado es distinto del MJ
configurado.
Communication Alarm Falla de comunicación de la capa-control interno del MJ
FAIL(STM1-A) Equipo.
Module(STM1-A) Alarm Falla del equipo MJ
BUS ERROR TX Alarm Condición de falla BUS de comunicación de datos en MJ
la dirección TX desde la tarjeta STM-1.
la dirección RX desde la tarjeta STM-1.
SNCP PPS-FAIL Alarm Falla de Protección de Trayectoria SNCP MJ
SNCP Protection Status Status Indicación de estado de protección de ruta SNCP la -
cual indica la condición [FS, SF, SD, MS, NR].
APS Protection Status Status Indicación de estado de protección de la línea APS la -
cual indica la condición [FS,SF,SD,MS,NR].
APS Lock-in Status Status Condición de bloqueo de protección APS. -
SFP_Type Mismatch Alarm Desajuste entre SFP en LCT y el SFP instalado. MJ
(STM1)
SFP Unequpped (STM1) Alarm Se ha extraído un SFP. MJ
STM-1LOS Alarm Detección LOS en el puerto Optico STM-1. MJ
STM-1 TF Alarm Detección de Falla de Transmisión en el puerto MJ
Optico STM-1.
RS LOF Alarm Pérdida de la sincronización de la Trama SDH en RS MJ
(Sección del Regenerador) en el puerto STM-1.
RS TIM Alarm Desajuste del Identificador de Rastreo detectado en MJ
RS (Sección del Regenerador) en el puerto STM-1.
RS EXC Alarm Ocurrencia de error Byte B1 en RS (Sección del MJ
Regenerador) en el puerto STM-1.
RS DEG Alarm Ocurrencia de error byte B1 en RS (Sección del MN
Regenerador) (RS- Degradado) en el puerto STM-1.
MS AIS Alarm Detección AIS en MS (Sección Multiplex) en el puerto MJ
STM-1.
MS RDI Alarm Recepción de Indicación de Defecto Remoto en MS MJ
(Sección Multiplex) en el puerto STM-1.
AU AIS Alarm Detección AIS en AU (Unidad Administrativa) en el MJ
puerto STM-1.
AU LOP Alarm Pérdida del puntero AU en puerto STM-1. MJ
HP UNEQ Alarm Ocurrencia HOP (Trayectoria de Orden Superior) no MJ
equipado en el puerto STM-1.
HP TIM Alarm Ocurrencia HOP (Trayectoria de Orden Superior) con MJ
desajuste del Identificador de Rastreo en el puerto
STM-1.

HP-PLM Alarm Ocurrencia Desajuste de Etiqueta de Carga Util en MJ
HOP (Trayectoria de Orden Superior) en el puerto
STM-1.
HP-RDI Alarm Recepción RDI (Indicador de Defecto Remoto) en MJ
HOP (Trayectoria de Orden Superior) en el puerto
STM-1.
HP-LOM Alarm Pérdida de Múltiples Tramas en puerto STM-1. MJ
TU -AIS Alarm En TU (Unidad Tributaria), detección AIS en el puerto MJ
STM-1.
TU -LOP Alarm Pérdida del puntero TU en puerto STM-1. MJ
LP -UNEQ. Alarm Ocurrencia LP (Ruta de orden inferior) no equipado MJ
en el puerto STM-1.
LP – RDI Alarm Recepción del Indicador de Defecto Remoto por LP MJ
(Trayectoria de Orden Inferior) en el puerto STM-1.
LP – PLM Alarm Ocurrencia de falla de desajuste de etiqueta de carga MJ
útil por una LP (Ruta de orden inferior) en el puerto
STM-1.
ALS Status Indicación de la condición de desactivación -
automática del láser en el puerto óptico STM-1.
RS UAS Status Status Indicación del estado UAS en el puerto STM (Sección -
Repetidor)
STM-1 AIS Generated Status Condición de generación AIS en el puerto STM. -
PJE Status Indicación de Evento de justificación de puntero en el -
puerto STM.
6.1.2.4 Estados y Alarmas de la Tarjeta Opcional 16E1

Unequipped (16E1) Alarm El paquete opcional reservado e instalado es extraído MJ
de la ranura opcional.
Type Mismatch(16E1) Alarm El tipo de interfaz equipado es distinto del MJ
configurado.
Communication Alarm Falla de comunicación de la capa-control interno del MJ
FAIL(16E1) Equipo.
Module(16E1) Alarm Falla del equipo MJ
BUS ERROR RX Alarm Condición de falla BUS de comunicación de datos en MJ
E1 LOS Alarm Perdida de señal en puerto E1 MJ
E1 AIS Alarm/ PDH – AIS MJ/-
Status La categoría ALARMA/Estado puede cambiar según
el Ajuste de Condición AIS Recibido
Usage Error Alarm Detección de señal de entrada E1 CH sin usar. MN
E1 AIS Generated Status Condición de generación AIS en todos los Canales -
E1.
6.1.2.5 Estados y Alarmas de la Tarjeta Opcional AUX-A

Unequipped (AUX-A) Alarm El paquete opcional reservado e instalado ha sido MJ
Type Mismatc (AUX－A) Alarm El tipo de interfaz equipado es distinto del MJ

configurado.
Communication FAIL Alarm Falla de comunicación de la comunicación de MJ

control interno del equipo.
(AUX-A)
Module (AUX-A) Alarm Falla del equipo MJ
BUS ERROR TX Alarm Condición de falla BUS de comunicación de datos MJ
en la dirección TX desde la tarjeta STM-1.
BUS ERROR RX Alarm Condición de falla BUS de comunicación de datos MJ

en la dirección RX desde la tarjeta STM-1.
Item Name (Input-x) Status/ Indicación de estado HKA {Alarma, Normal} para -o
cada entrada HKA. gravedad
Item Name (Cluster-x) Alarm elegible
Item Name (Output-x) Status Estado HKC {Alarma, Normal} para cada salida -
HKC.
6.1.2.6 Estados y alarmas de la tarjeta opcional GBE-A

Unequipped (GBE-A) Alarm El paquete opcional reservado e instalado ha sido MJ
Type Mismatch(GBE-A) Alarm El tipo de interfaz equipado es distinto del MJ

configurado.
Communication Alarm Falla de comunicación de la comunicación de control MJ
FAIL(GBE-A) interno del equipo.
Module(GBE-A) Alarm Falla del equipo MJ

BUS ERROR RX Alarm Condición de falla BUS de comunicación de datos en MJ

SFP_Type Mismatch Alarm Desajuste entre el SFP en LCT y el SFP instalado. MJ
(ETH)
SFP Unequipped (ETH) Alarm Se ha extraído un SFP. MJ

LAN LINK Alarm El ENLACE del puerto LAN está desconectado. MJ
Speed & Duplex Status Ajuste del puerto LAN (Speed&Duplex) -
6.1.2.7 Estados y Alarmas del EQUIPO COMUN

MODULE (Main Board) Alarm Falla del equipo MJ
BUS ERROR Alarm Condición de falla BUS de comunicación de datos. MJ
Unequipped (PS) Alarm El Módulo de Suministro de Alimentación instalado ha MJ
sido extraído de la ranura PS.
Power Supply Alarm Alarma en caso de fallo de alimentación. MJ
FAN Fail Alarm Falla FAN MJ
Unequipped (FAN) Alarm El módulo FAN instalado ha sido extraído de la MJ
ranura FAN.
Unequipped (CLK2M) Alarm El módulo CLK2M instalado ha sido extraído de la MJ
tarjeta principal.
Type Mismatch (CLK2M) Alarm El tipo de interfaz equipado es distinto del MJ
configurado.
IDU CPU Alarm Alarm Alarma IDU CPU MN
Memory Failure Alarm Detección de falla de memoria MJ
USB Failure Alarm Indicación de falla de memoria USB MJ
Temperature Alarm La temperatura ha superado el umbral MN
Maintenance Status Declaración de mantenimiento. -
CLK FAIL Alarm Falla del Reloj de Referencia. MN
CLK Drift Alarm Condición de desvío de la Frecuencia de la fuente del MN
Reloj de Referencia
LTI Alarm Pérdida de todas las fuentes de retardo entrantes MJ
CLK Status Changed Status Estado de cambio del reloj de referencia -
(1) (Locked Ref 1)
(2) (Locked Ref 2)
(3) (Locked Ref 3)
(4) Holdover
(5) Funcionamiento independiente
SSM FAIL Alarm El valor recibido del mensaje del estado de MN
sincronización es inestable.
Quality Level Status La condición del nivel de calidad recibido de cada -
fuente de sincronización.
Squelch Status La condición de la salida del RELOJ está en el modo -
silencioso.
EXT CLK Condition Status El nivel de la condición de la salida del RELOJ -
externo.
EXT CLK LOS Alarm Pérdida de la condición de la Señal de la entrada del MN
Reloj Externo.
EXT CLK AIS Alarm Condición AIS (Señal de Indicación de Alarma) de la MN
entrada del Reloj Externo.
EXT CLK LOF Alarm Pérdida de la condición de la trama de la entrada del MN
Reloj Externo.
EXT CLK Loop Alarm La indicación de la entrada del reloj EXTERNO es MJ
utilizada como salida del reloj EXTERNO.
Item Name (Input-x) Status/ Indicación de Estado HKA {Alarma, Normal} para -o
Item Name (Cluster-x) Alarm cada entrada HKA. Gravedad
elegible

Item Name (Output-x) Status Estado HKC {Alarma, Normal} para cada salida HKC. -
E1 LOS Alarm Perdida de señal en puerto E1 MJ
E1 AIS Alarm/ PDH – AIS MJ/-
Status La categoría ALARMA/Estado puede cambiar según
el ajuste de Condición AIS Recibido.
Usage Error Alarm Detección de señal de entrada E1 CH sin usar. MN
E1 AIS Generated Status Condición de generación AIS en todos los Canales -
E1.
ETH LOS Alarm Detección LOS en el puerto Optico Ethernet. MJ
ETH TF Alarm Detección de Falla de la Transmisión en el puerto MJ
Optico Ethernet.
SFP_Type Mismatch Alarm Desajuste entre SFP en LCT y el SFP instalado. MJ
(ETH)
SFP No equipado (ETH) Alarm Se ha extraído un SFP. MJ
LAN LINK Alarm El LINK del Puerto LAN está desconectado. MJ
Speed & Duplex Status Ajuste del Puerto LAN (Speed&Duplex) -
ETH-OAM LOC Alarm MJ
ETH-OAM Mismerge Alarm Aviso de Detección de Desajuste Ether OAM. MN
ETH-OAM Unexpected Alarm Aviso de detección Ether OAM Inesperado MEP y MN
Period Ether OAM Período Inesperado
ETH-OAM RDI Alarm Aviso de detección de recepción Ether OAM RDI MJ
RSTP New Root Bridge Status El aviso en el cual se ha detectado el nuevo -
Detect RootBridge en el momento del procesamiento de
SpanningTree
RSTP Topology Status El aviso en el cual se ha detectado un cambio -
Changed Topológico en el momento del procesamiento de
SpanningTree
RSTP Protocol Migration Status El aviso en el cual se han recibido las Unidades de -
Datos de Protocolo Puente es distinto en clasificación
de RSTP/STP en el momento del procesamiento de
SpanningTree
RSTP Invalid BPDU Status Mensaje BPDU no válido en el momento del -
Received procesamiento de SpanningTree
LLF Message Timeout Status Pérdida de la señal condicional en la cual la señal de
control LLF debería ser recibida de forma continua
desde el equipo de radio opuesto.
LLF Status LLF obliga un estado LINKDOWN. El puerto Ethernet -
bajo el modo “edge” pasa a LINKDOWN.
IDU TOTAL ALM Alarm IDU TOTAL ALM La
Gravedad
más alta
será
notificada
Total FDB Full Status El número de DynamicEntryDynamic Entry en el
conmutador L2 ha alcanzado el número máximo.
FDB Full Status Indicación completa FDB especificada mediante
VLAN.
Ítems de Control 7-1
7. ÍTEMS DE CONTROL
A continuación encontrará disponible en el LCT la lista de ítems de control.
La lista de ítems de control relacionados con el tráfico es indicada a continuación.
Los siguientes ítems de control están disponibles únicamente si el modo

mantenimiento está activado. Tenga cuidado durante el manejo de estos ítems de
control ya que existe la posibilidad de que durante el funcionamiento se vean
afectados por el tráfico.
z Control de Bucle
- Control de Bucle IF
- Control de Bucle TDM (Bucle1/ Bucle2 E1)
- Control de Bucle TDM (Bucle1/ Bucle2 STM-1)
z Cargar/Descargar la Base de Datos
- Cargar Archivo de Datos (Datos de Configuración)

- Descargar Archivo de Datos (Programa / FPGA / Configuración / Parámetro
del MODEM)
- Conmutación de Programa ROM
- Envío
z Reajuste H/W F/W
- Control de Reajuste H/W

- Control de Reajuste F/W
z Opciones de Control
- Control Manual ATPC

- Control de Mudo TX
- Control CW
- Control Manual de Modulación TX
z Gestión del Láser (Únicamente STM-1)
- Control de Desconexión del Láser

- Control Manual de Conmutación ALS
z Gestión de la Licencia
- Importación de Clave de Licencia

- Ajuste de la Capacidad de Radio
Maintenance NWD-115477-01S
7-2 Ítems de Control
A continuación encontrará la lista de ítems de control que no están relacionados con

el tráfico.
z Información de Inventario
- Información del Inventario del Equipo

- Información del Inventario del Software
z Monitoreo de Rendimiento
- Informe MODEM PMON

- Informe PMON E1
- Informe PMON STM-1
- Eliminación PMON/RMON/FDB
- Función de Eliminación de Registro
- Utilidad memoria USB
z Mantenimiento Fuera de Línea
- Ajuste DADE
- Selección de Sub Banda RF
7.1 Bucle
Si se produce una interrupción de las señales, utilice los analizadores
SDH/SONET/PDH y aísle la sección defectuosa utilizando el bucle para verificar la
señal de tráfico. Prepare el equipo de prueba de acuerdo a los siguientes diagramas
para la configuración PDH o SDH.
En la red de transporte del bucle la señal es devuelta hacia la interfaz de la banda

base mientras que en el terminal del bucle la señal es devuelta hacia la tarjeta CS.
Ambos se realizan en las interfaces STM-1/4 (SDH) o E1 (PDH). (Notas 1, 2)
Al ejecutar el control de bucle, ajuste el Modo Mantenimiento a ACTIVADO y no

abandone el Modo Mantenimiento durante el control del bucle.
7.1.1 Bucle IF
Ejecute el control de Bucle del MODEM para comprobar la entrada de señales de
tráfico dentro de la interfaz del MODEM (la señal de tráfico que sale desde las
interfaces E1 hacia la dirección inalámbrica).
NWD-115477-01S Maintenance
Notas
*1 Active el Control de Acallamiento TX antes de ejecutar el Bucle IF. La
ejecución de Bucle IF causará la ENTRADA ALM TX de la ODU debido a la
determinación de la salida MOD. Por lo tanto, MOD ALM y ENTRADA ALM
TX se enmascaran mientras se ejecuta el Bucle IF.
*2 MOD ALM y ENTRADA ALM TX se desenmascararán en cuanto se

abandone Bucle IF.
*3 Si el control remoto está conectado en el lado opuesto se desconectará
durante la ejecución de Bucle IF y no se restaurará de forma
predeterminada. Por lo tanto, es necesario ajustar el Tiempo de Liberación
del Bucle IF para abandonar automáticamente Bucle IF antes de ejecutarlo.
Figura 7-1 IF Loopback
7.1.1.1 Bucle IF (para 1+1 TP)
Importante:
1. Active el Control de Acallamiento TX antes de ejecutar el Bucle IF.
*4 Al ejecutar el control de Bucle, ajuste el Modo Mantenimiento a ACTIVADO
y no abandone el Modo Mantenimiento durante el control del bucle.
(1) Funcionamiento local del bucle
Procedimiento 7-1

LCT para activar el modo mantenimiento.
2. Despliegue Maintenance Control desde el menú LCT.
3. Despliegue Loopback Control desde el sub menú Maintenance Control.
4. Seleccione MODEM Loopback Control desde el sub menú Loopback

Control.
5. Aparecerá la ventana MODEM Loopback Control. Haga clic en Off para el

No. de MODEM especificado (o SW GRP) en el campo IF Loopback.
Figura 7-2 Ventana MODEM Loopback Control
6. Aparecerá el cuadro MODEM Loopback Control. Haga clic en el botón de

opción On de IF Loopback.
Figura 7-3 Cuadro MODEM Loopback Control
Tabla 7-1 IF Loopback

Bucle IF
Off Desactive la función Bucle IF
On Active la función Bucle IF (Predeterminado)
10. Aparecerá de nuevo la ventana MODEM Loopback Control. Confirme que el

estado de IF Loopback del MODEM especificado indica On.
11. Tras finalizar la prueba de bucle, haga clic en el botón Maintenance ubicado en
la parte superior de la ventana LCT para salir del modo mantenimiento.
Procedimiento 7-2


Control.



Bucle IF
Release Time
not release No ajusta la restauración automática
90sec (Default) Ajusta el tiempo de restauración automática
180sec * Disponible al ejecutar el Bucle IF desde el NE remoto.
300sec
3600sec (60min)
43200sec (12h)

Con este paso se finaliza el procedimiento.
7.1.1.2 Bucle IF (para 1+1 HS)
Importante:
1. Active el Control de Acallamiento TX antes de ejecutar el Bucle IF.
*5 Al ejecutar el control de Bucle, ajuste el Modo Mantenimiento a ACTIVADO
Procedimiento 7-3


Control.

MODEM especificado (No.1/No.2) en el campo IF Loopback.


Bucle IF

Procedimiento 7-4


Control.



Bucle IF
Release Time
not release No ajusta la restauración automática
90sec (Default) Ajusta el tiempo de restauración automática
180sec * Disponible al ejecutar el Bucle IF desde el NE remoto.
300sec
3600sec(60min)
43200sec(12h)

7.1.2 Control de Bucle TDM
7.1.2.1 Control de Bucle TDM (Bucle1 E1)
Ejecute el Control de Bucle TDM (Bucle1 E1) para comprobar la entrada de la señal
de tráfico E1 dentro de las interfaces E1 (la señal de tráfico que sale desde las
interfaces E1 hacia la dirección inalámbrica).
Nota: Durante la ejecución del Bucle, AIS será detectado a bajo flujo en
el canal especificado (canal de Bucle).
Figura 7-24 TDM Loopback Control (E1 Loopback1)
Importante:
1. Al ejecutar el control de bucle, ajuste el Modo Mantenimiento a ACTIVADO y
no abandone el Modo Mantenimiento durante el control del bucle.
Procedimiento 7-5

4. Seleccione TDM Loopback Control (E1 Loopback1) desde el sub menú

Loopback Control.
5. Aparecerá la ventana TDM Loopback Control (E1 Loopback1). Haga clic

en Off para el canal de Bucle1 E1 especificado en el campo MC-A4.
Figura 7-25 Ventana TDM Loopback Control (E1 Loopback1)
6. Aparecerá el cuadro TDM Loopback Control (E1 Loopback). Haga clic en

el botón de opción On del E1 Loopback CH** especificado.
Figura 7-26 Cuadro TDM Loopback Control (E1 Loopback1)
Tabla 7-5 TDM Loopback Control (E1 Loopback1)

Off Desactive la función Bucle1 E1
On Active la función Bucle1 E1
10. Aparecerá de nuevo la ventana TDM Loopback Control. Confirme que el

estado del canal especificado indica On.
Figura 7-29 Ventana TDM Loopback Control (E1 loopbak1)
7.1.2.2 Control de Bucle TDM (Bucle2 E1)
Ejecute el Control de Bucle TDM (Bucle2 E1) para comprobar la entrada de la señal
de tráfico E1 a través del MODEM IF (la señal de tráfico que sale desde el
inalámbrico a las interfaces E1).
Inicie sesión remota en el lado NE opuesto y ejecute Bucle2 en el lado NE opuesto.
Figura 7-30 TDM Loopback Control (E1 loopback2)
Importante:
1. Al ejecutar el control de Bucle, ajuste el Modo Mantenimiento a ACTIVADO
Procedimiento 7-6

4. Seleccione TDM Loopback Control (E1 Loopback2) desde el sub menú

Loopback Control.
5. Aparecerá la ventana TDM Loopback Control (E1 Loopback2). Haga clic

en Off en el canal de Bucle2 E1 especificado en el campo MC-A4.
Figura 7-31 Ventana TDM Loopback Control (E1 loopback2)
6. Aparecerá el cuadro TDM Loopback Control (E1 Loopback2). Haga clic en

el botón de opción On del E1 Loopback2 CH** especificado.
Figura 7-32 Cuadro TDM Loopback Control (E1 Loopback2)
Tabla 7-6 TDM Loopback Control (E1 Loopback2)

Off Desactive la función Bucle2 E1
On Active la función Bucle2 E1

estado del canal especificado indica On.
Figura 7-35 Ventana TDM Loopback Control (E1 Loopback2)
7.1.2.3 Control de Bucle TDM (Bucle1 STM-1)
Ejecute el Control de Bucle TDM (Bucle1 STM-1) para comprobar la entrada de

señales de tráfico TDM dentro de las interfaces STM-1 (la señal de tráfico que sale
desde el exterior hacia las interfaces STM-1).
Figura 7-36 TDM Loopback Control (STM-1 Loopback1)
Importante:
1. Al ejecutar el control de bucle, ajuste el Modo Mantenimiento a ACTIVADO y
no abandone el Modo Mantenimiento durante el control del bucle.
Procedimiento 7-7

4. Seleccione TDM Loopback Control (STM-1 Loopback1) desde el sub

menú Loopback Control.
5. Aparecerá la ventana TDM Loopback Control (STM-1 Loopback1). Haga

clic en Off en el campo APS GRP.
Figura 7-37 Ventana TDM Loopback Control (stm-1 Loopback1)
6. Aparecerá el cuadro TDM Loopback Control (STM-1 Loopback1). Haga

clic en el botón de opción On para el STM1 Loopback1 Port** especificado.
Figura 7-38 Cuadro TDM Loopback Control (STM-1 Loopback1)
Tabla 7-7 TDM Loopback Control (STM-1 Loopback1)

Off Desactive la función Bucle1 STM-1
On Active la función Bucle1 STM-1

estado de STM-1 Loopback1 Port** indica On.
Figura 7-41 Ventana TDM Loopback Control (STM-1 Loopback1)
7.1.2.4 Control de Bucle TDM (Bucle2 STM-1)
Ejecute el Control de Bucle TDM (Bucle2 STM-1) para comprobar la entrada de

señales de tráfico TDM a través del MODEM IF (la señal de tráfico que sale desde el
inalámbrico hacia las interfaces STM-1).
Inicie sesión remota en el lado del NE opuesto y ejecute Bucle2 STM-1 en el lado
NE opuesto.
Figura 7-42 TDM Loopback Control (STM-1 Loopback2)
Importante:
1. Al ejecutar el control de Bucle, ajuste el Modo Mantenimiento a ACTIVADO
Procedimiento 7-8

4. Seleccione TDM Loopback Control (STM-1 Loopback2) desde el sub

menú Loopback Control.
5. Aparecerá la ventana TDM Loopback Control (STM-1 Loopback2). Haga

clic en Off en el campo APS GRP.
6. Aparecerá el cuadro TDM Loopback Control (STM-1 Loopback2). Haga

clic en el botón de opción On del STM1 Loopback2 Port** especificado.
Figura 7-44 Cuadro TDM Loopback Control (STM-1 Loopback2)
Tabla 7-8 TDM Loopback Control (STM-1 Loopback2)

Off Desactive la función Bucle2 STM-1
On Active la función Bucle2 STM-1

estado de STM-1 Loopback2 Port** indica On.
7.2 Mantenimiento del Equipo

Esta sección proporciona información sobre el mantenimiento y los procedimientos
relacionados con el equipo y su configuración.
7.2.1 Utilidad del Equipo

A continuación se muestra la lista de la función de Carga/Descarga de Datos.
• Cargar la Base de Datos (Utilidad Exportar (NE-> Almacenamiento))

Utilice esta función para exportar desde el NE los Datos de Conf. del
Equipo, Datos de Config. de Red, Datos de Config. del Usuario y el
Inventario al dispositivo de almacenamiento (PC local o memoria USB).
• Descargar la Base de Datos (Utilidad Actualizar (Almacenamiento ->

NE))
Utilice esta función para actualizar el NE descargando el Archivo del
Programa, Datos FPGA y Datos de Config. desde el dispositivo de
almacenamiento (PC local o memoria USB) al NE.
• Conmutación Programa ROM

Utilice esta función para alternar la ejecución de las versiones del F/W de
la IDU y la ODU.
• Utilidad Memoria USB

Utilice esta función para confirmar la memoria USB.
• Eliminación de Aprovisionamiento
Utilice esta función para eliminar ajustes de Aprovisionamiento desde los
Datos de Configuración.
• Ajuste Fecha/Hora
Utilice esta función para ajustar la fecha y hora del NE.
7.2.1.1 Cargar la Base de Datos (Export (NE-> Storage) Utility)
Procedimiento 7-9
1. Despliegue Equipment Utility desde el menú LCT.
2. Seleccione Export (NE-> Storage) Utility desde el sub menú Equipment

Utility.
3. Aparecerá la ventana Export (NE-> Storage) Utility. Seleccione los Datos de

Config. especificados y el almacenamiento (PC local o memoria USB), a
continuación haga clic en el botón Execute.
Figura 7-48 Ventana Export (NE-> Storage) Utility
5. Aparecerá la ventana Save As. Seleccione el directorio especificado en el

dispositivo especificado (PC local /memoria USB), a continuación haga clic en el
botón Save.
Tabla 7-9 Upload Configuration Data

Tipo de Datos Nombre de Archivo Predeterminado Tipo de Archivo Exportado
Equipment Configuration Data iPASOLINK- equip. cfg Documento HTML
Network Configuration Data iPASOLINK- network.cfg Tipo de Archivo Desconocido
User Configuration Data iPASOLINK- user. cfg Tipo de Archivo Desconocido
Datos de Inventario Invent_400_xxxxxxxx_xxxxxxxx.csv Documento HTML
6. Aparecerá la ventana Download Complete. Haga clic en el botón Close.
7. Tras finalizar el proceso de carga, abra el destino de exportación (carpeta) del

dispositivo especificado (PC local o memoria USB) para confirmar si los datos
han sido cargados correctamente.
Figura 7-52 Data Folder
Este paso finaliza el procedimiento.
7.2.1.2 Descargar la Base de Datos (Update (Storage -> NE) Utility)
Esta función es utilizada para la descarga del software de iPASOLINK, el firmware

(Archivo de Programa (*.php)/FPGA) y el archivo de configuración del equipo
(*.cnf) desde el dispositivo de almacenamiento (PC local o memoria USB *1) al NE.
*6 Conecte la memoria USB al puerto USB de la parte delantera de

iPASOLINK y active el modo de funcionamiento LCT.
A continuación encontrará la lista de ítems disponible en Utilidad de Actualización

(Almacenamiento -> NE).
z Descarga de Archivo de Programa
Esta función se utiliza para la descarga los F/Ws desde el PC Local o Memoria
USB a los objetivos. (Tablero Principal, ODU)
z Descarga de Archivo de Datos FPGA
Esta función se utiliza para la descarga de FPGA desde el PC Local o Memoria

USB a las tarjetas objetivo.
z Descarga del Archivo de Configuración de Datos
Esta función se utiliza para la descarga del archivo de configuración (Equipo,

Red, Usuario) desde el PC local o memoria USB a iPASOLINK.
z Descarga de Archivo del Parámetro MODEM
Esta función se utiliza para actualizar el archivo del parámetro del MODEM en
el módulo MODEM.
(1) Descarga de Archivo de Programa
Importante:
1. Confirme que tiene el Archivo de Programa del Tablero Principal de la IDU
suministrado por NEC.
2. Confirme la versión actual del Archivo de Programa del Tablero Principal de
la IDU desde la pestaña IDU en la ventana Equipment Inventory
Information.
*7 Active el Modo Mantenimiento antes de descargar el Archivo de Programa
del Tablero Principal de la IDU. No abandone el Modo Mantenimiento
durante la descarga.
(a) Tablero Principal
Procedimiento 7-10

3. Seleccione Update (Storage -> NE) Utility desde el sub menú Equipment
Utility.
4. Aparecerá la ventana Update (Storage -> NE) Utility. Seleccione el botón de

opción Program File y a continuación haga clic en el botón Execute.
Figura 7-53 Ventana Update (Storage -> NE) Utility
5. Aparecerá el cuadro Update (Storage -> NE) Utility. Seleccione Main

Board desde la lista desplegable, y a continuación haga clic en el botón Next.
Figura 7-54 Cuadro Update (Storage -> NE) Utility
6. Aparecerá la ventana de selección de fuente. Seleccione el dispositivo de

almacenamiento de destino (Local PC/USB Memory) desde el campo Import
File y a continuación haga clic en el botón File.
Figura 7-55 Ventana Source Selection
7. Aparecerá la ventana de selección de archivo. Seleccione el archivo firmware del

Tablero Principal, y a continuación haga clic en el botón Open (u OK).
Nombre del firmware del Tablero Principal: iPASOLINK200-

idufw-vx.xx.xx.xx.bin
• PC Local
Figura 7-56 Ventana File Selection (1/2)
• Memoria USB
8. Aparecerá de nuevo la ventana de selección de fuente. Haga clic en el botón OK.
10. Aparecerá el cuadro de progreso de descarga.
Figura 7-60 Cuadro Download Progress
11. Una vez completada la descarga, la ventana Update Complete! será

visualizada. Marque la casilla de verificación Program ROM Switching y a
continuación haga clic en el botón OK.
Figura 7-61 Ventana Update Complete! será visualizada.
12. Aparecerá el cuadro Warning. Haga clic en el botón OK. iPASOLINK se

reiniciará automáticamente.
13. Aparecerá el cuadro Information. Haga clic en el botón OK. WebLCT se

apagará automáticamente.
14. Tras reiniciar iPASOLINK, vuelva a iniciar sesión.
15. Seleccione Inventory (Equipment Inventory Information) desde el

menú LCT.
16. Aparecerá la ventana Equipment Inventory Information (IDU). Confirme

Current version (versión del nuevo programa en ejecución) del Tablero
Principal.
Figura 7-64 Ventana Equipment Inventory Information
17. Tras finalizar la descarga del Archivo de Programa, haga clic en el botón
Maintenance ubicado en la parte superior de la ventana LCT para salir del
modo mantenimiento.
(b) ODU
Importante:
1. Confirme que tenga el Archivo de Programa de la ODU suministrado por
NEC.
*8 Confirme la versión actual del Archivo de Programa de la ODU desde la
pestaña ODU de la ventana Equipment Inventory Information.
*9 Active el Modo Mantenimiento antes de descargar el Archivo de Programa
de la ODU. No abandone el Modo Mantenimiento durante la descarga.
Procedimiento 7-11

Utility.

opción Program File y a continuación haga clic en el botón Execute.
5. Aparecerá el cuadro Update (Storage -> NE) Utility (1/2). Seleccione ODU
desde la lista desplegable, y a continuación haga clic en el botón Next.
Figura 7-66 Cuadro Update (Storage -> NE) Utility (1/2)
6. Aparecerá el cuadro Update (Storage -> NE) Utility (2/2). Seleccione

MODEM desde la lista desplegable, y a continuación haga clic en el botón Next.
Figura 7-67 Cuadro Update (Storage -> NE) Utility (2/2)

8. Aparecerá la ventana de selección de archivo. Seleccione el archivo del firmware

de la ODU, y a continuación haga clic en el botón Open (u OK).
Nombre del firmware del ODU:
• PC Local
• Memoria USB

visualizada.
Marque la casilla de verificación Program ROM Switching y a continuación
haga clic en el botón OK.
13. Aparecerá el cuadro Warning. Haga clic en el botón OK. iPASOLINK se


16. Seleccione Inventory (Equipment Inventory Information) desde el menú

LCT.
17. Aparecerá la ventana Equipment Inventory Information (ODU). Confirme

Current version (versión del nuevo programa en ejecución) del ODU.
18. Tras finalizar la descarga del Archivo de Programa, haga clic en el botón
modo mantenimiento.
(2) Datos FPGA
Importante:
1. Confirme que posea el archivo de datos FPGA suministrado por NEC.
*10 Confirme las versiones del F/W en la pestaña IDU de la ventana Equipment
Inventory Information.
*11 Active el Modo Mantenimiento antes de descargar Datos FPGA, y no
abandone el Modo Mantenimiento durante el control de la descarga.
Procedimiento 7-12

Utility.

opción FPGA Data y a continuación haga clic en el botón Execute.
5. Aparecerá la ventana FPGA Data. Seleccione la Card

(MODEM-A/16E1-A/STM-1-A/GbE-A/AUX-A) / FPGA especificada desde
las listas desplegables para realizar la descarga y a continuación haga clic en el
botón Next.
z Al seleccionar MODEM-A desde la lista desplegable tipo de Card
Figura 7-79 Ventana FPGA Data (1/5)
z Al seleccionar 16E1-A desde la lista desplegable tipo de Card
z Al seleccionar STM1-A desde la lista desplegable tipo de Card
z Al seleccionar GbE-A desde la lista desplegable tipo de Card
z Al seleccionar AUX-A desde la lista desplegable tipo de Card

7. Aparecerá la ventana de selección de archivo. Seleccione el archivo de Datos

FPGA, y a continuación haga clic en el botón Open (u OK).
Nombre del archivo de Datos FPGA: NWZ-048730_vxxxxxxx.bin
• PC Local
• Memoria USB

visualizada. Al hacer clic en el botón OK se ejecutará la auto-reversión.

14. Seleccione Inventory (Equipment Inventory Information) desde el menú

LCT.
15. Aparecerá la ventana Equipment Inventory Information (IDU). Confirme la

ejecución del nuevo programa en la ventana Equipment Inventory
Information (IDU).
16. Tras finalizar la descarga de Datos FPGA, haga clic en el botón Maintenance
en la parte superior de la ventana LCT para salir del modo mantenimiento.
(3) Configuración de Datos
Importante:
Cargue el Archivo de Configuración de Datos existente.
Nota:
1. No utilice la misma carpeta entre el Archivo de Configuración de Datos
Existente y Datos para Descargar que permite la comparación de cada
Dato.
2. Al ejecutar la descarga de Configuración de Datos, ajuste el Modo
Mantenimiento a ACTIVADO y no abandone el Modo Mantenimiento durante
el control de la descarga.
Procedimiento 7-13

Utility.

opción Config Data y a continuación haga clic en el botón Execute.
5. Aparecerá la ventana de selección de fuente. Seleccione la Config. de Tipo de

Datos especificada (Network Config, Equipment Config, User Config).
6. Seleccione el dispositivo de almacenamiento de destino (Local PC/USB

Memory) desde el campo Import File y a continuación haga clic en el botón
File.
7. Aparecerá la ventana de selección de archivo. Seleccione el archivo de Config.

de Datos, y a continuación haga clic en el botón Open (u OK).
• PC Local
• Memoria USB
Tabla 7-10 Config Data Type

Tipo de Datos Nombre de Archivo Predeterminado
Network Configuration Data iPASOLINK- network.cfg.txt
Equipment Configuration Data iPASOLINK- equip. cfg
User Configuration Data iPASOLINK- user. cfg

visualizada. Al hacer clic en el botón OK se ejecutará la auto-reversión haciendo.

Nota: Tras completar la Descarga de Datos de Config. de Red, haga

clic en el botón OK (Aceptar) en la siguiente ventana, y WebLCT
se apagará automáticamente. Tras reiniciar iPASOLINK, vuelva a
iniciar sesión.
14. Cargue de nuevo el Archivo de Configuración de Datos y a continuación obtenga

los Datos de Configuración.
15. Confirme la última ejecución de Datos de Configuración comparando los nuevos

Datos de Configuración recientemente adquiridos con aquellos obtenidos antes
de la descarga.
16. Tras finalizar la descarga de Configuración de Datos, haga clic en el botón

modo mantenimiento.
(4) Datos de Parámetro del MODEM
Importante:
1. Confirme que posea el Archivo de Parámetro especificado para MODEM
suministrado por NEC.
*12 Confirme el Archivo de Parámetros especificado para MODEM.
*13 Active el Modo Mantenimiento al descargar el Parámetro del MODEM y no
abandone el Modo Mantenimiento durante el control de la descarga.
Procedimiento 7-14

Utility.

opción MODEM Parameter y a continuación haga clic en el botón Execute.
5. Aparecerá el cuadro Update (Storage -> NE) Utility. Seleccione el MODEM

deseado y a continuación haga clic en el botón OK.
Figura 7-104 Cuadro MODEM Parameter

7. Aparecerá la ventana de selección de archivo. Seleccione el archivo del

Parámetro MODEM, y a continuación haga clic en el botón Open (u OK).
Archivo del Parámetro del MODEM:
• PC Local
• Memoria USB

visualizada. Al hacer clic en el botón OK se ejecutará la auto-reversión.
12. Tras reiniciar, abra la ventana del MODEM especificado y a continuación

confirme la ejecución del último Dato de Parámetro del MODEM comparando el
parámetro confirmado del MODEM especificado.
13. Tras finalizar la descarga del Parámetro del MODEM, haga clic en el botón
modo mantenimiento.
7.2.1.3 Conmutación de Programa ROM
(1) Conmutación ROM de la Tarjeta Principal
Importante:
1. Al ejecutar la Conmutación del Programa ROM, active el Modo
Mantenimiento y no abandone el Modo Mantenimiento durante el control de
Conmutación.
Procedimiento 7-15

3. Seleccione Program ROM Switching Utility desde el sub menú Equipment

Utility.
4. Aparecerá la ventana Program ROM Switching. Haga clic en Main Card en

el campo Item.
Figura 7-112 Ventana Program ROM Switching
5. Aparecerá el cuadro Program ROM Switching (Main Card). Confirme la

información a continuación haga clic en el botón OK.
Figura 7-113 Ventana Program ROM Switching (Main Card)
6. Aparecerá el cuadro Warning. Haga clic en el botón OK. Al hacer clic en el

botón OK se ejecutará la auto-reversión.
7. Aparecerá el cuadro Information. Haga clic en el botón OK. La ventana

WebLCT se apagará automáticamente.
9. Seleccione Equipment Utility (Program ROM Switching) desde el menú

LCT.
10. Confirme la Current version del Main Board en la ventana Program ROM
Switching.
11. Tras finalizar la Conmutación de Programa ROM, haga clic en el botón

Maintenance en la parte superior de la ventana LCT para salir del modo
mantenimiento.
(2) Conmutación ROM de la ODU
Importante:
Al ejecutar la Conmutación del Programa ROM, active el Modo Mantenimiento y
no abandone el Modo Mantenimiento durante el control de Conmutación.
Procedimiento 7-16

3. Seleccione Program ROM Switching Utility desde el sub menú Equipment

Utility.
4. Aparecerá la ventana Program ROM Switching. Haga clic en el No. de ODU

en el campo Item.
5. Aparecerá el cuadro Program ROM Switching (ODU). Confirme la

información a continuación haga clic en el botón OK.
Figura 7-118 Cuadro Program ROM Switching (ODU)
7. Aparecerá el cuadro Information. Al hacer clic en el botón OK se ejecutará la

auto-reversión.
8. Una vez reiniciado, seleccione Equipment Utility (Program ROM

Switching) desde el menú LCT.
9. Confirme Current version de la ODU en la ventana Program ROM

Switching.
10. Tras finalizar la Conmutación de Programa ROM, haga clic en el botón

Maintenance en la parte superior de la ventana LCT para salir del modo
mantenimiento.
7.2.1.4 Utilidad Memoria USB
Procedimiento 7-17
2. Seleccione USB Memory Utility desde el sub menú Equipment Utility.
3. Aparecerá la ventana USB Memory Utility. Haga clic en el botón Actualizar.
Figura 7-122 Ventana USB Memory Utility
4. Tras la actualización, aparecerá de nuevo la ventana USB Memory Utility.

Confirme que la ventana USB Memory Utility ha sido actualizada.
Figura 7-123 Ventana USB Memory Utility
7.2.1.5 Función de Eliminación de Aprovisionamiento
Procedimiento 7-18
2. Seleccione Shipment desde el sub menú Equipment Utility.
3. Aparecerá la ventana Shipment. Haga clic en el botón Shipment.
Figura 7-124 Ventana Shipment
4. Aparecerá el cuadro Shipment. Seleccione Provisioning Clear desde la lista

desplegable y a continuación haga clic en el botón OK.
Figura 7-125 Cuadro Shipment
6. Aparecerá el cuadro Information. Haga clic en el botón OK. iPASOLINK se


9. Confirme los parámetros de la ventana Equipment Setup o de la ventana

Easy Setup.
Figura 7-129 Ventana Equipment Setup
7.2.1.6 Ajuste Horario Actual
Procedimiento 7-19
2. Seleccione Date/Time setting desde el sub menú Equipment Utility.
3. Aparecerá la ventana Date/Time Setting. Haga clic en el botón Modify.
Figura 7-130 Ventana Date/Time Setting
4. Aparecerá el cuadro Date/Time Setting. Consulte la siguiente tabla para

asignar el valor apropiado para cada parámetro.
Figura 7-131 Cuadro Date/Time Setting
Tabla 7-11 Date/Time Setting

Ítem Descripción
Date Introduzca la fecha (mes/día/año), o seleccione la fecha en el
calendario.
Time Introduzca la hora actual.
Time Zone Ajuste la diferencia horaria con la lista desplegable de GMT.
Rango: Hora (+15 a -15 [H])+ minutos (00 a 59)
Display PC Time Marque la casilla para sincronizar la hora de WebLCT con el PC
Local.
5. Haga clic en el botón OK después de configurar los parámetros.
7. Aparecerá de nuevo la ventana Date/Time Setting. Confirme la fecha y hora

modificadas en la información visualizada.
Figura 7-133 Ventana Date/Time Setting
7.2.2 Reajuste del Equipo

Esta sección describe el Control de Reajuste del H/W y del F/W de iPASOLINK400.
El control de Reajuste está disponible únicamente si el Modo Mantenimiento está

activado. Si el Modo Mantenimiento está desactivado, ejecutar el control de Reajuste
provocará un error.
Los siguientes ítems están disponibles para control de reajuste.
Tabla 7-12 Lista de Módulos Disponibles para Reajuste

Parámetro Reajuste Dispositivo Reajuste Programa
CPU L2SW H/W ROM
Reajuste Conmutación
Tarjeta Principal √ √ - √
ODU √ - √ √
MODEM-A
STM1-A - - √ -
16E1-A - - √ -
GbE-A √
AUX-A √
z Control de Reajuste H/W
• Reajuste de Tarjeta
Disponible para controlar individualmente cada tarjeta opcional. La señal
principal ETH será eliminada durante el reajuste. Una vez concluido el Reajuste
de Tarjeta, la tarjeta opcional necesitará reajustar la información de
configuración mantenida por la IDU. El Reajuste de Tarjeta contesta con
respuesta NG y no es ejecutado si la tarjeta opcional no fue registrada, instalada
o instalada en una ubicación distinta.
z Control de Reajuste F/W
• Reajuste CPU (ODU)

Disponible para reajustar la CPU (ODU) y el control de cada ODU
individualmente. La señal principal será eliminada durante el reajuste. Una vez
concluido el Reajuste de la CPU (ODU), la ODU necesitará reajustar la
información de configuración mantenida por la IDU (MB/CTRL). El Reajuste de
la CPU (ODU) contesta con respuesta NG y no es ejecutada si el MODEM no
fue instalado (incluyendo el no registro o la instalación en una ubicación
diferente).
• Reajuste CPU (IDU)

Disponible para reajustar la CPU de la IDU (Main/CTRL). La señal principal
ETH y las Comunicaciones NMS serán eliminadas tras la ejecución del Reajuste
de la CPU (IDU).
7.2.2.1 Control de Reajuste H/W
Procedimiento 7-20
2. Seleccione H/W_F/W Reset Control desde el sub menú Maintenance

Control.
3. Seleccione H/W Reset Control desde el sub menú H/W_F/W Reset

Control.
4. Aparecerá la ventana H/W Reset Control. Haga clic en Option en el campo

Item.
Figura 7-134 Ventana H/W Reset Control
5. Aparecerá el cuadro H/W Reset Control. Confirme la información a

(a) Tarjeta Principal
Figura 7-135 Cuadro H/W Reset Control (1/6)
(b) MODEM (U-Ranura**)
(c) 16E1 (U-Ranura**)
(d) STM-1 (U-Ranura**)
(e) GbE (U-Ranura**)
(f) AUX (U-Ranura**)
8. La tarjeta se reinicia automáticamente.
9. Confirme la información visualizada en la ventana H/W Reset Control.
Figura 7-143 Ventana H/W Reset Control
10. Tras finalizar el Control de Reajuste, haga clic en el botón Maintenance

ubicado en la parte superior de la ventana del LCT para salir del modo
mantenimiento.
7.2.2.2 Control de Reajuste F/W
(1) Reajuste CPU (IDU)
Procedimiento 7-21
2. Despliegue H/W_F/W Reset Control desde el sub menú Maintenance

Control.
3. Seleccione F/W Reset Control desde el sub menú H/W_F/W Reset Control.
4. Aparecerá la ventana F/W Reset Control. Haga clic en Main Card en el

campo Item.
Figura 7-144 Ventana F/W Reset Control
5. Aparecerá el cuadro F/W Reset Control. Confirme la información a

Figura 7-145 Cuadro F/W Reset Control
7. Aparecerá el cuadro Information. Haga clic en el botón OK. La ventana

WebLCT se apagará automáticamente.
9. Confirme la información visualizada en la ventana F/W Reset Control.

mantenimiento.
(2) Reajuste CPU (ODU)
Procedimiento 7-22
2. Seleccione H/W_F/W Reset Control desde el sub menú Maintenance

Control.
3. Seleccione F/W Reset Control desde el sub menú H/W_F/W Reset Control.
4. Aparecerá la ventana F/W Reset Control. Haga clic sobre ODU No.
especificado en el campo Item.
5. Aparecerá el cuadro F/W Reset Control. Confirme la información a

Figura 7-150 Cuadro F/W Reset Control
8. El Reajuste de la CPU (ODU) comenzará automáticamente. Tras reiniciar,

confirme la información visualizada en la ventana F/W Reset Control.

mantenimiento.
7.2.3 Opciones de Control

Existen varios ítems de control de mantenimiento que pueden ajustarse durante el
Modo Mantenimiento.
La función de cada control es la siguiente (estas ventanas no están disponibles si

MANT está ajustado en DESACTIVADO. Se visualizará primero el cambio al modo
Mantenimiento):
z ATPC Manual Control
Si selecciona el Modo ATPC para el Modo de Control de Alimentación TX,

ejecute temporalmente el control de ajuste para transmitir ALIMENTACIÓN.
Seleccione el valor del Rango ATPC descrito en ( ) ubicado en el Menú de
Aprovisionamiento (ajuste de Función MODEM -> Ajuste de Alimentación TX)
para Transmisión de ALIMENTACIÓN. Puede seleccionar Automático o
Manual para Control Manual ATPC. Si la transmisión de ALIMENTACIÓN
necesita ajustar temporalmente el control, seleccione Manual y a continuación
seleccione el valor fijado (quedará fijado como tal hasta que Automático sea
seleccionado).
Nota: El Control Manual ATPC no será efectivo si selecciona el Modo

MTPC.
z TX Mute Control
Forzar el “Control de Acallamiento TX” a ACTIVADO detendrá la transmisión

de alimentación de la ODU sin importar los ajustes de configuración que tenga el
equipo.
Si el Control de Acallamiento está ajustado en DESACTIVADO se cancelará el

Control de Acallamiento.
Notas
*2 Si Control de Acallamiento está ajustado en DESACTIVADO y por factores
incontrolables la desactivación del Acallamiento no funciona, el estado
Silencioso permanecerá activado.
*3 Para la configuración 1+1 HS, la desactivación del control de Acallamiento
no silenciará ambas líneas. Igualmente, si Acallamiento forzado es
controlado en No.1/No.2, el Modo Mantenimiento no podrá desactivarse.
*4 Si Acallamiento TX es controlado por un control remoto, será posible ajustar
el tiempo de restauración automática. Por lo tanto, deberá ajustar el Tiempo
de Liberación de Acallamiento TX.
*5 El Tiempo de Liberación de Acallamiento TX es ajustado junto con el Control

de Acallamiento TX mediante el ítem efectivo únicamente si el Control de
Acallamiento TX es realizado desde un dispositivo con un nivel superior.
z Control CW
Controla CW (sin modulación de transmisión).

Es utilizado al medir la frecuencia con un frecuencímetro y al comprobar el
espurio uno.
Si lleva a cabo el control CW en un Acallamiento ACTIVADO pre-realizado,
realice la activación/desactivación de CW tras desactivar el Acallamiento. En
este punto, si existe un factor que el control CW no ha activado se convierte en
un error de control CW.
Además, en caso de conexión remota y de manejar el Control CW, podría no ser
capaz de volver a recuperarse. Control CW se restaurará automáticamente
según el parámetro de Tiempo de Liberación de Acallamiento TX.
z Control Manual de Modulación TX
El valor general del método de modulación de transmisión de la estación de

control en el modo AMR es gestionado temporalmente.
El método de modulación puede ajustarse de acuerdo al dispositivo objetivo sin
importar los ajustes del Rango AMR.
En la configuración 1+0, cada Ranura#/Ranura# es controlada individualmente.
Este control se realiza mediante el intercambio de solicitud/respuesta del control
entre las estaciones local/remota así como LB2.
Si el ajuste del Control Manual de Modulación TX pasa de Manual a Automático,
el método de modulación ajustado vuelve a QPSK.
7.2.3.1 ATPC Manual Control
Realizar esta función (Control Manual) activa el Modo de Mantenimiento.

Sin embargo, se cancelará el “ajuste automático” si el Modo de Mantenimiento es
desactivado.
Procedimiento 7-23

3. Seleccione MODEM Maintenance Control desde el sub menú Maintenance

Control.
4. Aparecerá la ventana MODEM Maintenance Control. Seleccione Off en el

campo ATPC Manual Control.
Figura 7-154 Ventana MODEM Maintenance Control
5. Aparecerá el cuadro MODEM Maintenance Control. Asigne un valor

correcto para cada parámetro.
Figura 7-155 Cuadro MODEM Maintenance Control
Tabla 7-13 ATPC Manual Control

ATPC Manual Control Habilita / Deshabilita Control Manual ATPC.
Value Ajusta el valor de la ALIMENTACIÓN de transmisión.
9. Aparecerá de nuevo la ventana MODEM Maintenance Control. Confirme los

10. Tras finalizar el Control Manual de ATPC, haga clic en el botón Maintenance
ubicado en la parte superior de la ventana LCT para salir del modo
mantenimiento.
7.2.3.2 TX Mute Control
(1) Funcionamiento local del Control de Acallamiento TX
Procedimiento 7-24


Control.

campo TX Mute Control.

Tabla 7-14 TX Mute Control

TX Mute Control
On Se ejecutará el Acallamiento forzado.
Off Se abandonará el Acallamiento forzado.

10. Tras finalizar el Control de Acallamiento TX, haga clic en el botón

modo mantenimiento.
(2) Funcionamiento local del Control de Acallamiento TX
Procedimiento 7-25


Control.

campo TX Mute Control.

Tabla 7-15 TX Mute Control

TX Mute Control
On Se ejecutará el Acallamiento forzado.
Off Se abandonará el Acallamiento forzado.
TX Mute Release Time
not release sin recuperación automática
No Limit (Default) Debe configurarse el tiempo de recuperación automática.
90sec
Nota: no disponible para configurar en conexión Local.
180sec
300sec
3600sec(60min)
43200sec(12h)

10. Tras finalizar el Control de Acallamiento TX, haga clic en el botón

modo mantenimiento.
7.2.3.3 Control CW
Procedimiento 7-26
Nota: Esta función no puede ser ejecutada por Remoto.


Control.

campo CW Control.

Tabla 7-16 Control CW

Control CW
On Se ejecutará Control CW.
Off Se abandonará Control CW.
Tiempo de Liberación del Control CW
not release sin recuperación automática
No Limit (Default) Debe configurarse el tiempo de recuperación automática.
90sec Nota: no disponible para configurar en conexión Local.
180sec
300sec
3600sec(60min)
43200sec(12h)

10. Tras finalizar el Control CW, haga clic en el botón Maintenance ubicado en la
parte superior de la ventana LCT para salir del modo mantenimiento.
7.2.3.4 Control Manual de Modulación TX (únicamente para el Modo AMR)
Procedimiento 7-27


Control.
4. Aparecerá la ventana MODEM Maintenance Control. Seleccione QPSK en

el campo TX Modulation Manual Control.

Tabla 7-17 Control Manual de Modulación TX

Auto El control manual no debe ser ejecutado.
Manual QPSK Si el control Manual es ejecutado, seleccione el método
16QAM de modulación.
32QAM
64QAM
128QAM
256QAM

10. Tras finalizar el Control Manual de Modulación TX, haga clic en el botón
modo mantenimiento.
7.2.4 Gestión del Láser

Esta sección describe el procedimiento de la configuración de la Gestión del Láser.
Los siguientes ítems de gestión del Láser están disponibles si se trabaja desde el
LCT.
z Control de Desconexión del Láser
Fuerza la desconexión de la salida óptica, como por ejemplo 1000BASE-SX/LX,

STM-1 (OPT).
z Reinicio ALS (únicamente para Operación Remota)
Para la interfaz óptica SDH, el control ALS (Desconexión Automática Láser)

realiza la reanudación de la alimentación óptica durante un período de tiempo
determinado.
La funcionalidad de ALS es efectiva únicamente para SDH STM-1 INTFC

Óptica.
Además, esta función opera bajo la ejecución del control ALS (desconexión de la
alimentación óptica). Si ALS no está activada, no se realizará el control.
7.2.4.1 Control de Desconexión del Láser
Procedimiento 7-28

3. Seleccione Laser Shutdown Control desde el sub menú Maintenance

Control.
4. Aparecerá la ventana Laser Shutdown Control. Seleccione Off en el campo

Forced Laser Shutdown Control.
Figura 7-179 Control de Desconexión del Láser
5. Aparecerá el cuadro Laser Shutdown Control. Seleccione un valor adecuado

para el parámetro Forced Laser Shutdown Control.
Figura 7-180 Cuadro Laser Shutdown Control
Tabla 7-18 Control de Desconexión del Láser

Control de Desconexión Forzada del Láser
Off Operación normal.
On Fuerza la desconexión de la salida óptica de STM-1.
9. Aparecerá de nuevo la ventana Laser Shutdown Control. Confirme los

10. Tras finalizar el Control de Desconexión del Láser, haga clic en el botón
modo mantenimiento.
7.2.4.2 Control Manual de Conmutación ALS
Procedimiento 7-29

3. Seleccione Laser Shutdown Control desde el sub menú Maintenance

Control.
4. Aparecerá la ventana Laser Shutdown Control. Seleccione Control en el

campo ALS Restart.
5. Aparecerá el cuadro Laser Shutdown Control. Seleccione un valor adecuado

para el parámetro ALS Restart.
Figura 7-185 Cuadro Laser Shutdown Control
Tabla 7-19 Control Manual de Conmutación ALS

Reinicio ALS
2s Mientras ALS (Desconexión Automática Láser) se está ejecutando,
fuerza la salida óptica durante 2 segundos.
90s Mientras ALS (Desconexión Automática Láser) se está ejecutando,
fuerza la salida óptica durante 90 segundos.
9. Aparecerá de nuevo la ventana Laser Shutdown Control. Confirme los

10. Tras finalizar el Control Manual de Conmutación ALS, haga clic en el botón
modo mantenimiento.
7.2.5 Ajuste de la Alarma de Clusters

Al instalar la tarjeta opcional AUX, iPASOLINK puede usar la función del puerto
entrada/salida de Alarma para la señal secundaria de la Alarma de Clusters y
Preparación.
Si se detecta una entrada de Preparación en la propia estación, la Alarma de Clusters

transmitirá a la estación opuesta mediante el ajuste del bit de la entrada Clúster ALM
(salida hacia inalámbrica)
Al detectarse cualquier cambio en la salida Clúster ALM (entrada hacia inalámbrica)

una vez recibida la señal de Alarma de Clusters por el equipo de la estación opuesta,
el equipo de la estación contraria configurará el bit para el control de la salida de
Preparación y después ejecutará la salida de Relé (RL).
Una vez recibida una señal de Alarma de Clusters desde la estación opuesta y tras
haber introducido otra Alarma de Clusters (salida a la dirección de la radio) se
realizará una configuración; la señal de Alarma de Clusters es enviada a una oficina
opuesta. Es posible transmitir la señal de Alarma de Clusters.
z HK IN 1 a 6 (Funciones de entrada externa, alarma de clusters,

puerto de entrada de preparación)
(a) Puerto de Entrada de Preparación
El puerto de entrada externa de Preparación proporciona seis puertos, cuatro

de ellos son utilizados para la Alarma de Clusters y Preparación, y cada
puerto es necesario para seleccionar la función de Alarma.
Al seleccionar un puerto de entrada externa para HKIN, se detectará el

cambio de HKIN y a continuación se notificará el cambio al nivel superior.
(b) Puerto de Entrada de Alarma de Clusters
Al seleccionar los puertos de entrada externa 1 a 4 como entrada de la

Alarma de Clusters, F/W se ejecutará para cambiar la señal de HKIN1-4 a
señal de Alarma de Clusters dentro de la trama inalámbrica y a continuación
envía la señal hacia el lado opuesto del inalámbrico. Además, todos los
Módems están disponibles para el envío de la señal de entrada de Alarma de
Clusters.
z Salidas RL 1 a 6 (Funciones de salida externa, alarma de clusters,

puerto de salida de preparación)
(a) Puerto de Salida de Preparación
El puerto de salida de Preparación proporciona seis puertos, cuatro de ellos

se utilizan tanto para la Alarma de Clusters como para la Preparación y cada
puerto (HK1-4) necesita de configuración individual desde F/W a FPGA.
Seleccione para cada ítem OK o not OK (se necesita una alarma paralela
para configurar cada ítem de alarma), ejecute la salida del puerto si detecta
más de una alarma en el ítem especificado.
Puerto de salida de control H/W para los otros 2 puertos. (El puerto RL1,
RL2 se fijará para la salida de alarma en paralelo mediante H/W.)
(b) Puerto de Salida de Alarma de Clusters
Si los puertos de salida de Preparación 1 a 4 son seleccionados como salida

de Alarma de Clusters, cualquier Alarma de Clusters detectada desde el lado
de la radio es enviada a cualquier puerto de salida.
Las señales de salida de la Alarma de Clusters 1 a 4 son seleccionadas tras la

entrada de señales de un MODEM en un sistema redundante, y la Alarma de
Clusters arbitraria es enviada al puerto de radio de la unidad CH.
La Alarma de Clusters es recibida y enviada a dos o más MODEM(s) o

posee un control directo, la señal desde MODEM (unidad SW GRP) es
elegida por el puerto del Clúster, es posible para MODEM (unidad SW GRP)
realizar una configuración de salida.
La entrada y salida de la Alarma de Clusters y la función Directa pueden ser

controladas por separado entre distintos puertos.
Tabla 7-20 Port Assignment for Cluster Alarm Setting

No. Ítem Condiciones de Preparación
Detección - - OUT4 OUT3 OUT2 OUT1
RL 1 RL 2 RL 3 RL 4 RL 5 RL 6
Alarma (Paralela)
1 MAINT MANTENIMIENTO • - Mask Mask Mask Mask
2 IDU ALM Alarma IDU Total - - O O • O
3 IDU CPU ALM Alarma ODU CPU - • - - - -
4 PS ALM Falla del suministro - • - - - -
de alimentación
5 ODU LAM Alarma IDU - - • O O O
6 ODU CPU ALM Alarma IDU CPU - - O • O O
7 HIGH BER ALM Error BER Alto - - O O O •
8 Other - - O O O O
Alarma de Preparación
1 OUT 1 Salida de - - - - - O
Preparación 1
2 OUT 2 Salida de - - - - O -
Preparación 2
3 OUT 3 Salida de - - - O - -
Preparación 3
4 OUT 4 Salida de - - O - - -
Preparación 4
Alarma de Clusters
1 OUT 1 Salida de Alarma de - - - - - O
Clusters 1
2 OUT 2 Salida de Alarma de - - - - O -
Clusters 2
3 OUT 3 Salida de Alarma de - - - O - -
Clusters 3
4 OUT 4 Salida de Alarma de - - O - - -
Clusters 4
•: Configuración inicial
O: Modificable
Procedimiento 7-30
1. Despliegue Provisioning desde el menú LCT.
2. Despliegue Relay-Alarm Mapping Setting desde el sub menú

Provisioning.
3. Seleccione Cluster Alarm Setting desde el sub menú Relay-Alarm

Mapping Setting.
4. Aparecerá la ventana Cluster Alarm Setting. Haga clic en el botón Edit.
Figura 7-189 Ajuste de la Alarma de Clusters
5. Aparecerá el cuadro Cluster Alarm Setting. Asigne los parámetros

necesarios.
Figura 7-190 Cuadro Cluster Alarm Setting
6. Tras asignar los parámetros, haga clic en el botón OK.
8. Aparecerá de nuevo la ventana Cluster Alarm Setting. Confirme los

Figura 7-192 Ajuste de la Alarma de Clusters
7.2.6 Inventario
El inventario visualizará información sobre el H/W, el MODEM instalado,
información de red e información sobre la Clave de Licencia del Software de
iPASOLINK.
7.2.6.1 Información de Inventario del Equipo
(1) Pestaña IDU
Procedimiento 7-31
1. Despliegue Inventory desde el menú LCT.
2. Seleccione Equipment Inventory Information desde el sub menú

Inventory.
3. Aparecerá la ventana Equipment Inventory Information. Seleccione la

pestaña IDU.
4. Aparecerá la ventana Equipment Inventory Information. Confirme la

información de inventario de la IDU en la pestaña IDU.
Figura 7-193 Ventana IDU Tab in Equipment Inventory Information
Tabla 7-21 Equipment Inventory Information (IDU Tab)

Code No Número de código Isis
Name Nombre de Tarjeta
Serial No Número de Serie de la Tarjeta
Manufactured Date Fecha de fabricación de la Tarjeta
Hardware Version Versión del Hardware de la Tarjeta
5. Si así fuese necesario, guarde la Información de Inventario haciendo clic en el

botón Export IDU Inventory Information.
Figura 7-194 Ventana IDU Tab in Equipment Inventory Information
7. Aparecerá la ventana Save As. Seleccione la carpeta adecuada del PC local, y a

continuación haga clic en el botón Save.
Nombre del archivo predeterminado:

IDU_Inventory_information_YYYYMMDDhhmmss.csv
8. Tras finalizar la exportación del archivo de inventario, aparecerá la ventana

9. Confirme que el archivo de Información de Inventario haya sido guardado en la

carpeta seleccionada.
(2) Pestaña ODU
Procedimiento 7-32
2. Seleccione Equipment Inventory Information desde el sub menú

Inventory.
3. Aparecerá la ventana Equipment Inventory Information. Seleccione la

pestaña ODU.
4. Aparecerá la ventana Equipment Inventory Information. Confirme la

información del inventario de la ODU en la pestaña ODU.
Figura 7-198 Ventana ODU Tab in Equipment Inventory Information
Tabla 7-22 Equipment Inventory Information (ODU Tab)

Información de la unidad
Code No Número de código Isis
Name Nombre de ODU
Serial No Número de Serie de la ODU
Manufactured Date Fecha de fabricación de la ODU
Hardware Version Versión del Hardware de la ODU
Información del Firmware
Current Version Versión actual del firmware
Uncurrent Version Versión del firmware secundario
Información de frecuencia
TX Start Frequency [MHz] Indica el estado de la Frecuencia.
TX Stop Frequency [MHz] (Consulte el Ajuste de configuración
RX Start Frequency [MHz] de la Radio.)
RX Stop Frequency [MHz]
Frequency Step [MHz]
Shift Frequency [MHz]
Upper / Lower
TX Phase
RX Phase
SUB Band
5. Si fuese necesario, guarde la Información del Inventario haciendo clic en el

botón Export ODU Inventory Information.
Figura 7-199 Ventana ODU Tab in Equipment Inventory Information


ODU_Inventory_information_YYYYMMDDhhmmss.csv
8. Tras finalizar la exportación del archivo de inventario, aparecerá la ventana

9. Confirme que el archivo de Información de Inventario haya sido guardado en la

7.2.7 Información sobre la Clave de Licencia del Software

Esta sección describe cómo confirmar la Clave de licencia del software del equipo.
Además, el usuario podría tener que especificar la Capacidad RF en la configuración
inicializada.
(1) Información sobre la Clave de Licencia del Software
Procedimiento 7-33
2. Seleccione S/W License Information desde el sub menú Inventory.
3. Aparecerá la ventana S/W License Information.
Figura 7-203 Ventana S/W License Information
4. Si fuese necesario, guarde la Información del Inventario haciendo clic en el

botón Export S/W License Information.
Figura 7-204 Ventana S/W License Information

Nombre del archivo predeterminado: License

Information_*********_YYYYMMDDhhmmss.csv
7. Tras finalizar la exportación del archivo de de información de licencia, aparecerá

la ventana Download Complete. Haga clic en el botón Close.
8. Confirme que el archivo de Información de Licencia haya sido guardado en la

(2) Configuración de la Capacidad de la Radio
Procedimiento 7-34
1. Despliegue S/W License Setup desde el menú LCT.
2. Seleccione Radio Capacity Setting desde el sub menú S/W License Setup.
3. Aparecerá la ventana Radio Capacity Setting. Haga clic en el botón Setup.
Figura 7-208 Ventana Radio Capacity Setting
4. Aparecerá el cuadro Radio Capacity Setting. Especifique la Licencia de la

Capacidad de Radio y a continuación seleccione el MODEM deseado
(Ranura**) desde la lista desplegable New State.
Figura 7-209 Cuadro Radio Capacity Setting
7. Aparecerá de nuevo la ventana Radio Capacity Setting. Confirme los

Figura 7-211 Ventana Radio Capacity Setting
(3) Configuración de la Licencia del Puerto SFP
Procedimiento 7-35
1. Despliegue S/W License Setup desde el menú LCT.
2. Seleccione SFP Port License Setting desde el sub menú S/W License
Setup.
3. Aparecerá la ventana SFP Port License Setting. Haga clic en el botón

Setup.
Figura 7-212 Ventana SFP Port License Setting
4. Aparecerá el cuadro SFP Port License Setting. Especifique la Licencia de

Uso del Puerto SFP y a continuación seleccione el GbE deseado (Ranura**)
desde la lista desplegable New State.
Figura 7-213 Cuadro SFP Port License Setting
7. Aparecerá de nuevo la ventana SFP Port License Setting. Confirme los

Figura 7-215 Ventana SFP Port License Setting
7.3 Monitoreo de Rendimiento

El Monitoreo de Rendimiento (PM) es utilizado para identificar y aislar el problema
si tuviese lugar en una línea o trayectoria en particular. El PM también monitorea la
calidad de las líneas y trayectorias. Todos los parámetros de Monitoreo de
Rendimiento obtienen valores de monitoreo de rendimiento cada minuto y son
acumulados en estadísticas de 15 minutos y 24 horas (1 día).
El Registro PM retiene todos los datos de monitoreo de 7 días y los datos de

monitoreo actuales serán transferidos al Registro PM al ritmo de 0:00 minuto.
7.3.1 Monitoreo de Rendimiento del Enlace

Estos ítems hacen referencia al capítulo 5.2 Monitoreo de Rendimiento.
7.3.2 Informe de Monitoreo

Los siguientes ítems de Informe de Monitoreo están disponibles para su ejecución
desde LCT.
- Informe MODEM PMON
- Informe E1 PMON
- Informe STM-1 PMON
- Informe ETH RMON
- Informe Contador VLAN
- Eliminación PMON/RMON/FDB
7.3.2.1 Informe MODEM PMON
Procedimiento 7-36
1. Despliegue Current/History PMON/RMON Report desde el menú LCT.
2. Seleccione MODEM PMON Report desde el sub menú Current/History

PMON/ RMON Report.
3. Aparecerá la ventana MODEM PMON Report. Confirme que los valores de

Monitoreo del Rendimiento monitorizados durante 15 minutos y 1 día sean
visualizados.
Figura 7-216 Ventana MODEM PMON Report
4. Haga clic en SW GRP1 (o MODEM (Slot**)).
5. Aparecerá la ventana MODEM PMON Report (1 día). Confirme los detalles

del Informe MODEM PMON.
Figura 7-217 Ventana MODEM PMON Report (1-day)
6. Haga clic en la fecha específica (aaaa/mm/dd).
7. Aparecerá la ventana MODEM PMON Report (15 minutos). Confirme los

Datos de 15 minutos (todos los datos de los 7 días) que se han guardado en NE.
Figura 7-218 Ventana MODEM PMON Report (15-min)
8. Si se le solicita archivar en el PC local el MODEM PMON Report (15 min. o 1

día) guardado en el equipo, haga clic en el botón Export CSV File para
visualizar la ventana específica para el proceso.
Figura 7-219 Ventana MODEM PMON Report (15-min o 1-day)
MODEM 1 día: 1day-RF-s2p1-20100922.pmon
MODEM 15 min.: 15min-RF-s2p1-20100922.pmon
11. Tras finalizar la exportación del archivo CSV, aparecerá la ventana Download
Complete. Haga clic en el botón Close.
12. Confirme que el archivo del Informe MODEM PMON haya sido guardado en la
7.3.2.2 Informe E1 PMON
Procedimiento 7-37
2. Seleccione E1 PMON Report desde el sub menú Current/History

PMON/RMON Report.
3. Aparecerá la ventana E1 PMON Report. Confirme que los valores de

Monitoreo de Rendimiento monitorizados durante 15 minutos y 1 día sean
visualizados.
Figura 7-223 Ventana E1 PMON Report
4. Haga clic en MC-A4 (o 16E1-A (Slot**)).
5. Aparecerá la ventana E1 PMON Report (1 día). Confirme los detalles del

Informe E1 PMON.
Figura 7-224 Ventana E1 PMON Report (1-day)
7. Aparecerá la ventana E1 PMON Report (15 min.).
Figura 7-225 Ventana E1 PMON Report (15-min)
8. Si se le solicita archivar en el PC local el E1 PMON Report (15 min. ó 1 día)

guardado en el equipo, entonces haga clic en el botón Export CSV File para
Figura 7-226 Ventana E1 PMON Report (15-min or 1-day)
E1 1 día: 1day-E1-s1p1-20100924.pmon
E1 15 min: 15min-E1-s1p1-20100922.pmon
12. Confirme que el archivo del Informe E1 PMON haya sido guardado en la carpeta
seleccionada.
7.3.2.3 Informe STM-1 PMON
(1) Pestaña DMR RS
Procedimiento 7-38
2. Seleccione STM-1 PMON Report desde el sub menú Current/History

PMON/RMON Report.
3. Aparecerá la ventana STM-1 PMON Report. Haga clic en la pestaña DMR RS

y confirme que los valores de Monitoreo de Rendimiento monitorizados durante
15 minutos y 1 día sean visualizados.
Figura 7-230 Ventana DMR RS Tab in STM-1 PMON Report
4. Haga clic en STM-1.
5. Aparecerá la ventana STM-1 PMON Report (1 día). Confirme los detalles del
Informe STM-1 PMON.
Figura 7-231 Ventana stm-1 PMON Report (1-day)
7. Aparecerá la ventana STM-1 PMON Report (15 min.).
Figura 7-232 Ventana stm-1 PMON Report (15-min)
8. Si se le solicita archivar en el PC local el STM-1 PMON Report (15 min. ó 1

Figura 7-233 Ventana stm-1 PMON Report (15-min or 1-day)
STM-1 1 día: 1day-DMRRS-s4p1-20100924.pmon
STM-1 15 min.: 15min-DMRRS-s4p1-20100924.pmon
12. Confirme que el archivo del Informe STM-1 PMON haya sido guardado en la
(2) Pestaña RS
Procedimiento 7-39
2. Seleccione STM-1 PMON Report desde el sub menú Current/History

PMON/RMON Report.
3. Aparecerá la ventana STM-1 PMON Report. Haga clic en la pestaña RS y

confirme que los valores de Monitoreo del Rendimiento monitorizados durante
15 minutos y 1 día sean visualizados.
Figura 7-237 Ventana RS Tab in STM-1 PMON Report
4. Haga clic en STM-1.
5. Aparecerá la ventana STM-1 PMON Report (1 día). Confirme los detalles del
Informe STM-1 PMON.
Figura 7-238 Ventana STM-1 PMON Report (1day)
7. Aparecerá la ventana STM-1 PMON Report (15 min.).
Figura 7-239 Ventana stm-1 PMON Report (15-min)
8. Si se le solicita archivar en el PC local el STM-1 PMON Report (15 min. ó 1

Figura 7-240 Ventana stm-1 PMON Report (15-min or 1-day)
STM-1 1 día: 1-day-RS-s4p1-20100924.pmon

STM-1 15 min: 15-min-RS-s4p1-20100924.pmon
12. Confirme que el archivo del Informe STM-1 PMON haya sido guardado en la
7.3.2.4 Informe ETH RMON
Procedimiento 7-40
2. Seleccione ETH RMON Report desde el sub menú Current/History

PMON/RMON Report.
3. Aparecerá la ventana ETH RMON Report. Confirme que los valores del
Monitoreo de Red Remota monitorizados durante 15 minutos y 1 día sean
visualizados.
Figura 7-244 Ventana ETH RMON Report
4. Haga clic en el MODEM o Puerto deseado.
5. Aparecerá la ventana ETH RMON Report (1 día). Confirme los detalles del
Informe RMON.
Figura 7-245 Ventana ETH RMON Report (1-day)
7. Aparecerá la ventana ETH RMON Report (15 min.).
Figura 7-246 Ventana ETH RMON Report (15-min)
8. Si se le solicita archivar en el PC local el ETH RMON Report (15 min. ó 1 día)

guardado en el equipo, haga clic en el botón Export CSV File para visualizar la
ventana específica para el proceso.
Figura 7-247 Ventana ETH RMON Report (15-min or 1-day)
ETH RMON 1 día: 1day-ETH-s1p1-20100924.rmon
ETH RMON 15 min.: 15min-ETH-s1p1-20100922.rmon
12. Confirme que el archivo de Informe ETH RMON haya sido guardado en la
7.3.2.5 Informe Contador VLAN
Procedimiento 7-41
2. Seleccione VLAN Counter Report desde el sub menú Current/History

PMON/RMON Report.
3. Aparecerá la ventana VLAN Counter Report. Confirme que los valores del
Informe Contador VLAN monitorizados durante 15 minutos y 1 día sean
visualizados.
Figura 7-251 Ventana VLAN Counter Report
7.3.2.6 Eliminación PMON/RMON/FDB
Pueden eliminarse todos los registros de PMON/RMON/FDB. Antes de comenzar

con el procedimiento, podrá eliminarse toda la información sobre los errores
ocurridos durante la instalación del equipo.
(1) Eliminación PMON/RMON
Procedimiento 7-42
2. Seleccione PMON/RMON/FDB Clear desde el sub menú Maintenance

Control.
3. Aparecerá la ventana PMON/RMON/FDB Clear. Haga clic en el botón de

opción PMON/RMON Clear y a continuación haga clic en el botón Execute.
Figura 7-252 Ventana PMON/RMON/FDB Clear
5. Aparecerá el cuadro del progreso de la eliminación.
Figura 7-254 Cuadro Clear Progress
6. Tras finalizar la Eliminación PMON/RMON, aparecerá el cuadro Information.

Haga clic en el botón OK.
7. Seleccione el sub menú PMON o RMON Report desde Current/ History

PMON/RMON Report del menú LCT.
8. Confirme la eliminación de los valores del Informe PM.
(2) Eliminar Índice FDB (Todo)
Procedimiento 7-43

Control.

opción FDB Table Clear All y a continuación haga clic en el botón Execute.
5. Tras finalizar Eliminar Índice FDB, aparecerá el cuadro Information. Haga clic
en el botón OK.
(3) Eliminar Índice FDB (ID-VLAN)
Procedimiento 7-44

Control.

opción FDB Table Clear (ID VLAN) y a continuación haga clic en el botón
Execute.
4. Aparecerá el cuadro FDB Table Clear (ID VLAN). Seleccione el botón de

opción VLAN ID e introduzca el No. de ID de VLAN, a continuación haga clic
en el botón OK.
Figura 7-260 Cuadro FDB Table Clear (VLAN ID)
6. Tras finalizar Eliminar Índice FDB, aparecerá el cuadro Information. Haga clic
en el botón OK.
7.4 Mantenimiento Fuera de Línea
7.4.1 Ajuste DADE

El ajuste DADE es necesario si el cable IF va a ser reemplazado o si MODEM
necesita ser añadido/reemplazado. (Durante la puesta en marcha inicial, la memoria
de desplazamiento puede utilizarse para minimizar el retardo, aunque ello podría
interrumpir el tráfico si el retardo es substancial.)
Nota: En los siguientes casos no se puede manejar el Ajuste DADE.

1. Únicamente la configuración del sistema 1+1 está disponible para operar.
*17 Algunos MODEMs no están montados en el sistema de configuración 1+1.
*18 Mientras tiene lugar la Alarma de Fallo de Alimentación ODU.
Con la finalidad de reducir el retardo, únicamente estará disponible para su
control DADE desactivado.
Procedimiento 7-45

3. Seleccione Offline Maintenance desde el sub menú Maintenance Control.
4. Aparecerá la ventana Offline Maintenance Control. Seleccione Control en

el campo DADE Adjust.
Figura 7-263 Ventana Offline Maintenance Control
5. Aparecerá el cuadro Offline Maintenance Control. Seleccione el estado

especificado desde la lista desplegable DADE Adjust y haga clic en el botón
OK.
Figura 7-264 Cuadro Offline Maintenance Control
Tabla 7-23 DADE Adjustment Control

DADE Sistema operacional (selección RXSW) fijado para ejecutar DADE.
El sistema operacional no cambia para evitar la interrupción del
circuito.
Offset DADE Tras el ajuste DADE, se desplaza a una memoria DADE de manera
que la cantidad de retardo sea la mínima.
Debido al desplazamiento de memoria, podría producirse una
interrupción del circuito.
DADE Off DADE no se ajusta, aunque con la finalidad de minimizar el retardo,
es establecido en el extremo de la memoria.
9. Aparecerá de nuevo la ventana Offline Maintenance Control. Confirme los

10. Tras finalizar el Ajuste DADE, haga clic en el botón Maintenance ubicado en
7.4.2 Selección de Sub Banda RF

La selección de Sub Banda es necesaria para cambiar la correspondiente Sub banda
de la ODU.
Esta selección puede configurar individualmente cada ODU, los sufijos

configurables de Sub Banda disponibles son las letras de alfabeto "A a H, J a N, P,
R y X".
Notas
1. Antes de cambiar el ajuste de Sub Banda, se requiere ajustar Acallamiento
TX a ACTIVADO, y también prevenir cualquier reescritura de datos en ODU
Flash ROM.
*19 Cuando una ODU no compatible con el cambio de Sub Banda cambia desde
una Sub Banda de orden superior, si el cambio tiene lugar, se evaluará una
clasificación ODU y no se realiza la configuración del cambio Sub Banda
Procedimiento 7-46

3. Seleccione Offline Maintenance desde el sub menú Maintenance Control.
4. Aparecerá la ventana Offline Maintenance Control. Seleccione Control en

el campo RF Sub Band Select.
5. Aparecerá el cuadro Offline Maintenance Control. Seleccione el valor

especificado desde la lista desplegable RF Sub Band Select y a continuación
haga clic en el botón OK.
Figura 7-269 Cuadro Offline Maintenance Control
Tabla 7-24 Selección de Sub Banda RF

A-H Identificación de la configuración de Sub Banda
J-N (Únicamente se podrá seleccionar un carácter alfabético.)
P
R
X
8. Aparecerá de nuevo la ventana Offline Maintenance Control. Confirme que

el estado sea modificado de igual forma que la selección del campo DADE
Adjust.
9. Tras finalizar la Selección de Sub Banda RF, haga clic en el botón

modo mantenimiento.
7.5 Prueba de Mantenimiento

Realice este procedimiento para medir la calidad del enlace del tráfico Ethernet.
Procedimiento 7-47

2. Despliegue Maintenance Test desde el menú LCT.
3. Seleccione ETH OAM LB/LT Control desde el sub menú Maintenance

Test.
4. Aparecerá la ventana ETH OAM LB/LT/DM/LM Control. Haga clic en el

botón Modify Test Type o seleccione el No. de prueba deseado.
Figura 7-273 Ventana ETH OAM LB/LT/DM/LM Control
5. Aparecerá el cuadro ETH OAM LB/LT/DM/LM Control. Asigne un valor

Figura 7-274 Cuadro ETH OAM LB/LT/DM/LM Control
Tabla 7-25 Prueba de Mantenimiento

Ítem Descripción
Tipo LB Ejecuta el modo LB (Bucle) como tipo de prueba de tráfico
Ethernet
LT Ejecuta el modo LT (Traza de Enlace) como tipo de prueba
de tráfico Ethernet
DM Ejecuta el modo DM (Medición de Retardo) como tipo de
prueba de tráfico Ethernet
LM Ejecuta el modo LM (Medición de Pérdida) como tipo de
prueba de tráfico Ethernet
MEP Index Introduzca el No. Índice MEP
Destination MAC Address Introduzca la dirección MAC
7. Aparecerá el cuadro de progreso de la prueba.
Figura 7-275 Cuadro Test Progress
8. Tras finalizar la Prueba de Mantenimiento, aparecerá el cuadro Information.

Haga clic en el botón OK.
9. Aparecerá la ventana Result. Confirme los parámetros visualizados.
(a) Resultado LB
Figura 7-277 Ventana LB Result
(b) Resultado LT
Figura 7-278 Ventana LT Result
(c) Resultado DM
Figura 7-279 Ventana DM Result
(d) Resultado LM
Figura 7-280 Ventana LM Result
10. Si tiene que guardar History Information o Test Result en el PC local, haga
clic en el botón Export CSV File.
(a) Información sobre el Historial
Haga clic en el botón Export CSV File ubicado en la parte superior de la

ventana ETH OAM LB/LT/DM/LM Control.
Figura 7-281 Ventana ETH OAM LB/LT/DM/LM Control
(b) Resultados de la Prueba
Haga clic en el botón Export CSV File en la ventana LB (LT, DM, o LM)
Result.
Figura 7-282 Ventana LB (LT, DM, or LM) Result
Información sobre el historial:

HistoryInformationExport _YYYYMMDDhhmmss.csv
Resultado de la prueba: TestResultExport-LB(or LT)_YYYYMMDDhhmmss.csv
14. Confirme que el archivo CSV haya sido guardado en la carpeta seleccionada.
Figura 7-286 Selected Folder
Abreviaciones 8-1
8. ABREVIACIONES
ACAP Polarización Alternativa de Canal CONV Convertidor

Adyacente CORBA Arquitectura de Agente de bolsa de
ACCP Co-Polarización de Canal Adyacente Petición de Objeto Común
ACK Reconocimiento CoS Clase de Servicio
AGC Control de Ganancia Automático CPU Unidad Central de Proceso
AIS Señal de Indicación de Alarma CR Crítico
ALM Alarma CRC Comprobación de Redundancia
ALS Apagado Automático del Laser Cíclica
AMR Radio de Modulación Adaptable CS Separación de Canal
ANT, Ant. Antena CTRL Control
APS Conmutación Automática de CV Violación de Código del Extremo
Protección cercano
ATT Atenuador CW Onda Portadora
ATPC Control Automático de Potencia del DA Dirección de Destino
Transmisor DADE Igualación de Retardo Total
AU Unidad Administrativa Diferencial
AUX Auxiliar DB Base de datos
Ave Promedio DC Corriente Directa
BBE Errores de Bloque de Fondo DCN Red de Comunicación de Datos
BER Tasa de Errores de Bit DEG Degradado
BPF Filtrro Pasa Banda DEI Indicador de Caida Elegible
BS Estación Básica DEM Demodulador
BSC Controlador de Estación Básica Des(Dest) Destinación
BTS Estación Básica de Transreceptor DI Entrada de Datos
CAPEX Gasto de capital D/I Soltar e insertar
CBS Tamaño de Ruptura Cometido DL Descargado
CCDP Polarización Dual de Co-Canal DM Medición de Retardo
CCM Mensaje de Comprobación de DMM Mensaje de Medición de Retardo
Continuidad DMR Respuesta de Medición de Retardo
CEPT Conferencia Europea de DO Dato-salida
Administraciones de Correos y DSCP Punto de Código de Servicios
Telecomunicacies Diferenciados
CIR Tasa de Información omprometida DUP Duplexor
CKT Circuito DXC Conexión Digital Cruzada
CLK Reloj E1 Nivel de portador E-1
CMF Falla de Desajuste de Canal EBS Tamaño de Ruptura Expreso
CMI Inversión de la Marca Codificada EIR Tasa de Información en exceso
8-2 Abreviaciones
EMC Compatibilidad Electromagnética FEES Segundos Errados de Extremo

EML Capa de Dirección de Elemento Lejano
EMS Sistema de Dirección de Elemento FESES Segundos Errados Severamente de
EOW Canal de Servicio C Extremo Lejano
EQL Igualador FEUAS Segundos No disponibles de
ERP Conmutación de Protección de Extremo Lejano
Anillo-ETH FPGA Arreglo de Puerta de Campo
ES Segundos Errados Programable
ETH-CC Función de Chequeo de F/W Programas de Sólo Lectura -
Continuidad-ETH Firmware
ETH-LB Función de Bucle Remoto-ETH GbE, GBE Ethernet en Gigabitios
ETH-LBM Mensaje de Bucle Remoto-ETH 3GPP Proyecto de Sociedad de Tercera
ETH-LBR Respuesta de Bucle Remoto-ETH Generación
ETH-LB Función de Bucle Remoto-ETH GUI Interfaz Gráfica de Usuario
ETH-LT Función de Rastro de Enlace-ETH H Horizontal
ETH-LTM Mensaje de Rastro de Enlace-ETH HDB Bipolar de Alta Densidad
ETH-LTR Respuesta de Rastro de Enlace- HK Alarma de Estación
ETH HP Trayectoria de orden superior
ETH-OAM Operaciones, Administración y HYB Híbrido
Mantenimiento de Ethernet H/W Hardware
ETH-OAM Bucle Remoto de OAM-ETH ID Identificación
LB IDU Unidad Interior
ETH-OAM Rastro de Enlace de OAM-ETH IE Internet Explorer
LT IEC Comisión Internacional
ETH-RDI Función de Indicación de Defecto Electrotécnica
Remota-ETH IEEE Instituto de Ingenieros Eléctricos y
ETSI Instituto Estándar de Electrónicos
Telecomunicaciones Europeo I/F Interfaz
EXC Conexión Cruzada Eléctrica IF Frecuencia Intermedia
E-to-E. De punta a punta IHG iPASOLINK con Alto Grado
Fail Falla IN Entrada
F/B Proporción Delantera-a-Espalda INTFC Interfaz
FCS Secuencia de Comprobación de I/O Entrada/Salida
Trama IP protocolo del interfaz
FDB Envio de Base de datos ITU Unión Internacional de
FE Ethernet rápida Telecomunicaciones
FEC Corrección de Error Hacia Delante ITU-R Sector de Comunicación de Radio
FEBBE Error en Bloques de Fondo de de ITU
Extremo Lejano ITU-T Sector de Telecomunicación de ITU
L2SW Conmutación -Layer2
Abreviaciones 8-3
LAN Red de Area Local MD5 Algoritmo de Resumen de Mensaje

LB Bucle 5
LBM Mensaje de Bucle Remoto MEG Grupo de Entidad de Mantenimiento
LCD Pérdida de Delineación Célula MEM Memoria
LCT Terminal del Operador Local MEP Punto Final de MEG
LDPC Chequeo de Paridad de Densidad MIN Mínimo
Baja MIP Punto de Intermedio de
LED Diodo Emisor de Luz Mantenimiento
Lev. Nivel MIX Mezclador
LLF Envio de Pérdida de Enlace MJ Mayor
LM Medición de Pérdida MMC Tarjeta de Multi Medio
LMM Mensaje de Medición de Pérdida MME Mobility Management Entity
LNA Amplificador de Ruido Bajo MMG Mis-combinarse
LO Oscilador Local MN Menor
LOC Pérdida de Continuidad MOD Modulador
LOF Pérdida de Trama MODEM Modulador-Demodulador
LOM Pérdida de Multitrama MON Monitor
LOP Pérdida de Puntero MPX Múltiplex
LO REF Pérdida de Señal de Referencia MS Sección Múltiplex
Local MSC Centro de Conmutación Móvil
LOS Pérdida de Señal MSDU Unidad de Datos de Servicio MAC
LP Trayectoria de Orden Inferior MSP Protección de Sección Múltiplexaje
Lower order Path MTBF Tiempo Promedio Entre Fallas
LPM Monitoreo de Funcionamiento de MTPC Control en Manual de Potencia de
Enlace Transmisor
LT Traza de Enlace MUX Equipo Multiplexor
LTI Pérdida de Entrada de N/A No Aplicable
Temporización NBI Interfaz de Tráfico desplazándose al
LTM Mensaje de Traza de Enlace norte
MAC Control de Acceso al Medio NE Extremo Cercano
MAIN Principal NML Capa de Administración de Red
MAINT Mantenimiento NMS Sistema de Gestión de Red
MAX Máximo OAM Administración, Operación y
Mdev Principal Mantenimiento
MDCPU MODEM CPU OCR Ocurrir
MDI Interfáz Dependiente del Medio Octs Octetos
MDIX Interfáz Dependiente del Medio con ODU Unidad Exterior
Cruzad OFS Segundos Fuera de Trama
MD4 Algoritmo de Resumen de Mensaje OMT Transductor de Modo Ortogonal
4 OPEX Gasto operacional
8-4 Abreviaciones
OPP Opuesto PSC Conteo de Conmutación de

OPR Operación Protección
OPT Optica PSD Duración de Conmutación de
OSPF Primero el Camino Abierto Más Protección
Corto PWR Alimentación
OSS Sistema de Apoyo de Operación QAM Modulación de Amplitud de
OUT Salida Cuadratura
OW Canal de Servicio QoS Calidad de Servicio
PA Amplificador de Potencia QPSK Modulación por Manipulación de
PBR Pressurizable tipo B, perfil de Desplazamiento Tetrafásico
reborde de Rectangular cuadrado RCVR Recuperar
PCP Punto de Código de Prioridad REF Referencia
PDH Jerarquía Digital Plesiócrona REM Remoto
PDU Unidad de Datos de Protocolo RDI Indicación de Defecto Remota
PGM Programa RF Radio Frecuencia
PHY Físico RFS Sistema de Radio Frecuencia
PIR Tasa de Información máxima RL Relé
PJE Acontecimiento de Justificación de RMON Monitoreo Remoto de la Red
Puntero RNC Regulador de Red de Radio
PJE-N Acontecimiento de Justificación de RPL Enlace de Protección en Anillo
Puntero-Negativo RS Sección de Regenerador
PJE-P Acontecimiento de Justificación de RS-232 Estándar Recomendado 232
Puntero- Positivo RSL Nivel de Señal Recibida
PKG Paquete RST Terminación de Sección de
Pkts Paquetes Regenerador
PLM Desajuste de Etiqueta de Carga útil RSTP Protocolo de Árbol de Atravesar
PMC Tarjeta de Administración de Rápido
PASOLINK RX Recibir/Receptor
PMON Gestión del Pasolink SC Canal de Servicio
PNMSj Sistema de Gestión de Red de SD Señal Degradada
Pasolink Versión de Java SDH Herarquía Digital Sincróna
PPI Interfaz de PDH PHY SEG Segmento
ppm partes por millón SEP Período Errado Severamente
PPP Protocolo de Punto-a-Punto SES Segundos Errados Severamente
PPS Conmutación de Protección de SFP Pequeño factor de Forma Pluggable
Trayecto SGMI Interfaz de Dirección Entrante de
PQ Prioridad en cola de espera Seguridad
PRM Parámetro SMS Sistema de Multiplexación
PROT Protección Sincrónico
PS Fuente de Alimentación SMU Unidad de Medida de fuente
Abreviaciones 8-5
SNCP Protección de Conexión de Subred UNEQ Inequipado

SNMP Protocolo de Dirección de Red UNEXP Inesperado
Simple Unicast DMR de Distribución única
SP Prioridad Estricta DMR
SPD Velocidad UNM MEP Inesperado
SRC Dirección de la fuente MAC UNP Período Inesperado
STAT Estado USB Conductor Común en Serie
STD Estándar Universal
STM Modulo de Transporte Síncrono V Vertical
STP Protocolo Spanning Tree ( Árbol V Voltio
Atravesar) VC Cana l Virtual
SUB Substituto VLAN LAN Virtual
SW Interruptor VP Trayectoria Virtual
S/W Software VPN Red Virtual Privada
SWG Grupo de Conmutación VSWR Relación de Ondas Estacionarias
SYNC Sincrónico de Voltaje
TCI Información de Control de etiqueta WDM Multiplexación de División de
TCN Notificación de Cruza Umbral Longitud de onda
TDM Time Division Multiplex Web World Wide Web
Múltiple de División de Tiempo WG Guiaondas
TDMoP TDM sobre Paquete WR Notificada
TEMP Temperatura WRR Robin Ponderado Redondo
TERM Terminal WS Señal Lateral
TF Falla deTransmita XCTRL Control de XPIC
TIM Desajuste del Identificador de X-DEM Demodulador de XPIC
Rastreo XFP 10(X) Gigabit Pequeño Factor de
TLV Valor de Longitud-Tipo Forma Enchufable
TM Modo de Transito XIF XPIC IF
TNC Conector Roscado de Concejal Neil XPD Discriminacción de Polarización
(Threaded Neil Councilman) Cruzada
ToS Tipo de Servicio XPIC Cancelador de Interferencia de
TPID Identificador de Protocolo de Polarización Cruzada
Etiqueta XREF Referencia de XPIC
TQC Control de calidad Total
TTL Tiempo Para Vivir
TU Unidad Tributaria
TX Transmitir/Transmisor
UAE Acontecimiento de UAS
UAS Segundos de No Disponibles
UL Upload
8-6 Abreviaciones

Maintenance

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Maintenance

Cargado por

Copyright:

Formatos disponibles

-1-

7.1.1.1 Bucle IF (para 1+1 TP)........................................................................................... 7-3

7.4.2 Selección de Sub Banda RF ....................................................................................... 7-148

Esta página se ha dejado intencionalmente en blanco.

Esta sección proporciona información sobre el mantenimiento rutinario y correctivo

Esta información incluye los siguientes artículos con sus instrucciones y

• Materiales de mantenimiento (juegos de prueba y accesorios)

• Tareas de realización de mantenimiento rutinario

• Tareas de realización de mantenimiento correctivo

Esta página se ha dejado intencionalmente en blanco.

6. Mientras la CPU es inicializada por el interruptor CPU RESET, el estado(s)

Apriéte el conector TNC-macho del cable IF a la IDU con el conector de engrane de

Apriéte el conector de engrane de tuerca solamente para el conector de ángulo-L

2.1 Mantenimiento y Operación Manual

2.1.1 Conexión de la Pulsera

1. Conecte la pulsera a la terminal de tierra ESD (G).

Figura 2-1 Ubicación de la Terminal de Tierra ESD

2.1.2 Ajuste del Modo de Mantenimiento (para la Operación del

1. Haga clic en el botón Maintenance en la parte superior de la ventana del LCT.

2. Confirme que MAINT, ubicado en la parte superior de la ventana LCT, sea de

Figura 2-2 Ventana LCT Main

Tablero principal de iPASOLINK 400

Figura 2-3 Ubicación del LED

Figura 2-4 Ubicación del LED del paquete MC-A4

(2) Ranura universal

(a) Paquete MODEM-A

Ubicación del LED del paquete MODEM-A

(b) Paquete 16E1-A

Figura 2-5 Ubicación del LED del paquete 16E1-A

(c) Paquete STM1-A

Figura 2-6 Ubicación del LED del paquete STM1-A

(d) Paquete GbE-A

Figura 2-7 Ubicación del LED del paquete GbE-A

(e) Paquete AUX-A

Figura 2-8 Ubicación del LED del paquete AUX-A

(3) Paquete PS-A4

Figura 2-9 Ubicación del LED del paquete PS-A4

(4) Paquete FAN-C

Figura 2-10 Ubicación del LED del paquete FAN-C

2.1.3 Operación de la Conmutación Manual

• Control de la Conmutación SNCP (Únicamente para la Configuración de Modo

(1) Control Manual de la Conmutación TX

Nota: Este ítem es compatible únicamente si la configuración está ajustada al

El proceso de conmutación es el siguiente.

1. Haga clic en el botón Maintenance en la parte superior de la ventana del LCT

2. Despliegue Maintenance Control desde el menú del LCT.

3. Despliegue Protection Control desde el sub menú Maintenance Control.

4. Seleccione MODEM TX/RX Switch Control desde el sub menú Protection

5. Aparecerá la ventana MODEM TX/RX Switch Control. Haga clic en SW GRP

Figura 2-11 Ventana MODEM TX/RX Switch Control

6. Aparecerá el cuadro MODEM TX/RX Switch Control. Seleccione

Figura 2-12 Cuadro MODEM TX/RX Switch Control

7. Haga clic en el botón OK.

8. Aparecerá el cuadro Warning. Haga clic en el botón OK.

Figura 2-13 Cuadro Warning

9. Aparecerá el cuadro Information. Haga clic en el botón OK.

Figura 2-14 Cuadro Information

10. Aparecerá de nuevo la ventana MODEM TX/RX Switch Control. Confirme

Figura 2-15 Ventana MODEM TX/RX Switch Control

12. Confirme que el color de MAINT cambia de amarillo a blanco.

Con este paso concluye el procedimiento.

(2) Control Manual de la Conmutación RX

Nota: Este ítem es compatible únicamente si la configuración está ajustada al
