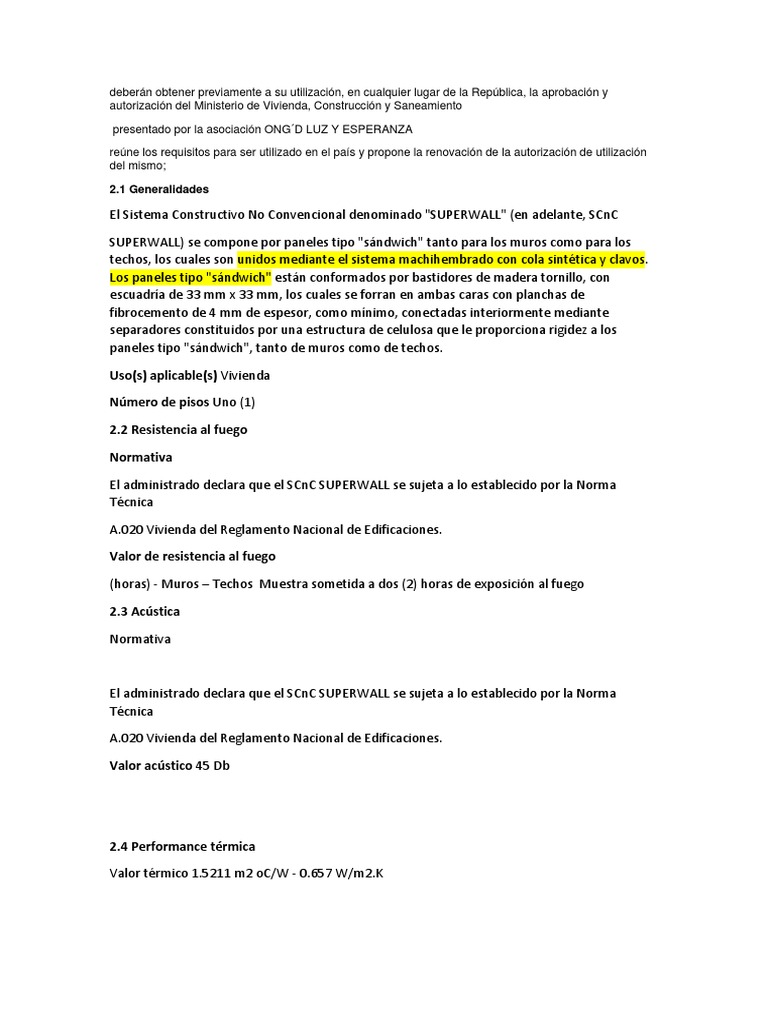

deberán obtener previamente a su utilización, en cualquier lugar de la República, la aprobación y

autorización del Ministerio de Vivienda, Construcción y Saneamiento

presentado por la asociación ONG´D LUZ Y ESPERANZA

reúne los requisitos para ser utilizado en el país y propone la renovación de la autorización de utilización
del mismo;

2.1 Generalidades

El Sistema Constructivo No Convencional denominado "SUPERWALL" (en adelante, SCnC

SUPERWALL) se compone por paneles tipo "sándwich" tanto para los muros como para los
techos, los cuales son unidos mediante el sistema machihembrado con cola sintética y clavos.
Los paneles tipo "sándwich" están conformados por bastidores de madera tornillo, con
escuadría de 33 mm x 33 mm, los cuales se forran en ambas caras con planchas de
fibrocemento de 4 mm de espesor, como mínimo, conectadas interiormente mediante
separadores constituidos por una estructura de celulosa que le proporciona rigidez a los
paneles tipo "sándwich", tanto de muros como de techos.

Uso(s) aplicable(s) Vivienda

Número de pisos Uno (1)

2.2 Resistencia al fuego

Normativa

El administrado declara que el SCnC SUPERWALL se sujeta a lo establecido por la Norma

Técnica

A.020 Vivienda del Reglamento Nacional de Edificaciones.

Valor de resistencia al fuego

(horas) - Muros – Techos Muestra sometida a dos (2) horas de exposición al fuego

2.3 Acústica

Normativa

El administrado declara que el SCnC SUPERWALL se sujeta a lo establecido por la Norma

Técnica

A.020 Vivienda del Reglamento Nacional de Edificaciones.

Valor acústico 45 Db

2.4 Performance térmica

Valor térmico 1.5211 m2 oC/W - 0.657 W/m2.K

2.5 Estructuras

Cimentación

Sobre el terreno natural previamente compactado, se construye una losa de concreto simple
con un espesor de 2 cm sobre una lámina de plástico de 1.5 mm de grosor. Sobre esta losa se
efectúa el trazado de muros y tabiques, se colocan los paneles tipo "sándwich" para muros y
luego los paneles tipo "sándwich" de techo, cuando todo el módulo se encuentra “presentado”
se hace el vaciado de un piso de concreto simple de 5cm de espesor, de f`c = 175 kg/cm2,
como mínimo.

Elementos verticales

Los paneles tipo "sándwich" de pared se unen entre sí según el diseño establecido, mediante
çclavos y cola bajo la técnica de machihembrado.

Elementos horizontales

Una vez instaladas las paredes se colocan los techos de tal manera que se unen a las paredes

mediante clavos que se fijan de manera vertical. El vaciado del piso se ejecuta al final, de tal
manera que los paneles tipo "sándwich" de pared quedan embebidos.

Uniones

A la cimentación.

Los paneles tipo "sándwich" de muro quedan embebidos en la losa de concreto.

Entre elementos constructivos.

En las uniones entre elementos constructivos se clavan las piezas de madera de los bastidores,
utilizando cola y clavos

Panel y Techo

En las uniones entre paneles tipo "sándwich" de muro y paneles tipo "sándwich" de techo se
clavanen forma vertical las piezas de madera de los bastidores, utilizando cola y clavos.

Normativa

El administrado declara que el SCnC SUPERWALL se sujeta a lo establecido por las Normas
Técnicas

E.010 Madera y E.060 Concreto Armado del Reglamento Nacional de Edificaciones.

2.6 Instalaciones eléctricas

Descripción general

Las instalaciones eléctricas son empotradas en los pisos de concreto y en los paneles tipo
"sándwich"

de muros de acuerdo a la Norma Técnica EM.010 Instalaciones Electricas del Reglamento

Nacional de

Edificaciones. El tablero eléctrico contendrá interruptotes termomagnéticos e interruptores

diferenciales. Los conductos serán de PVC pesado para los cables alimentadores y de PVC
liviano para

los circuitos de distribución, siendo el diámetro mínimo de 20 mm. La sección mínima a

emplear en

los conductores de todos los circuitos, alumbrados y tomacorrientes, será de 2,5 mm2. Se
realizan las

instalaciones de acuerdo con planos especificados, llevando el cableado por el interior y a

través de

las uniones de los paneles.

2.7 Instalaciones sanitarias

Las redes de agua se ejecutan de acuerdo con la Norma Técnica IS.010 Instalaciones Sanitarias
para

Edificaciones del Reglamento Nacional de Edificaciones. Las tuberías de agua deben ser de PVC
clase

10 empotradas en pisos y paneles tipo "sándwich" de muro, también pueden ser adosadas en
caso

así se convenga con el usuario. Las tuberías de desagüe seran de PVC-SAL y empotradas en
pisos y

pueden ser sobrepuestas en muros cuando el diámetro de las tuberías sea superior al espesor
de los

muros. Se realizan las instalaciones de acuerdo con el plano especificado hasta la conexión con
la red

pública de agua y desagüe.

Utilizados para conservadoras, gracias a su sistema modular y alto aislamiento térmico lo hace
optimo para la construcción frigorífica, de conservación y congelación
