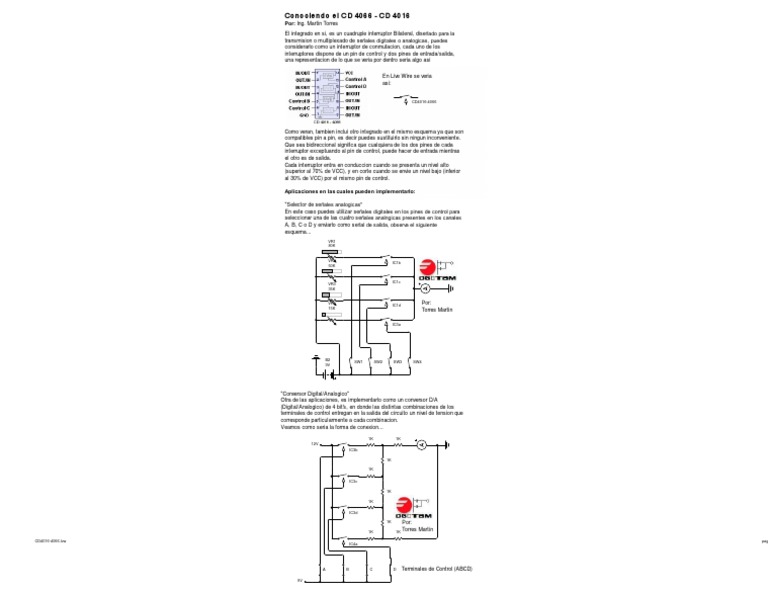

Conociendo el CD 4066 - CD 4016

Por: Ing. Martin Torres

El integrado en si, es un cuadruple interruptor Bilateral, diseñado para la
transmision o multiplexado de señales digitales o analogicas, puedes
considerarlo como un interruptor de conmutacion, cada uno de los
interruptores dispone de un pin de control y dos pines de entrada/salida,
una representacion de lo que se veria por dentro seria algo asi

En Live Wire se veria

asi:

CD4016-4066

Como veran, tambien inclui otro integrado en el mismo esquema ya que son
compatibles pin a pin, es decir puedes sustituirlo sin ningun inconveniente.
Que sea bidireccional significa que cualquiera de los dos pines de cada
interruptor exceptuando al pin de control, puede hacer de entrada mientras
el otro es de salida.
Cada interruptor entra en conduccion cuando se presenta un nivel alto
(superior al 70% de VCC), y en corte cuando se envie un nivel bajo (inferior
al 30% de VCC) por el mismo pin de control.

Aplicaciones en las cuales pueden implementarlo:

"Selector de señales analogicas"

En este caso puedes utilizar señales digitales en los pines de control para
seleccionar una de las cuatro señales analngicas presentes en los canales
A, B, C o D y enviarlo como señal de salida, observa el siguiente
esquema...
VR1
80K

VR2 IC1b
50K

IC1c
VR3
35K

VR4 IC1d Por:

15K Torres Martin

IC3a

B2
SW1 SW2 SW3 SW4
9V

"Conversor Digital/Analogico"
Otra de las aplicaciones, es implementarlo como un conversor D/A
(Digital/Analogico) de 4 bit's, en donde las distintas combinaciones de los
terminales de control entregan en la salida del circuito un nivel de tension que
corresponde particularmente a cada combinacion.
Veamos como seria la forma de conexion...

1K 1K
12V
IC3b

1K

1K

IC3c

1K

1K

IC3d

1K Por:
Torres Martin
1K 1K

CD4016-4066.lvw pag
IC4a

A B C D Terminales de Control (ABCD)

9V
