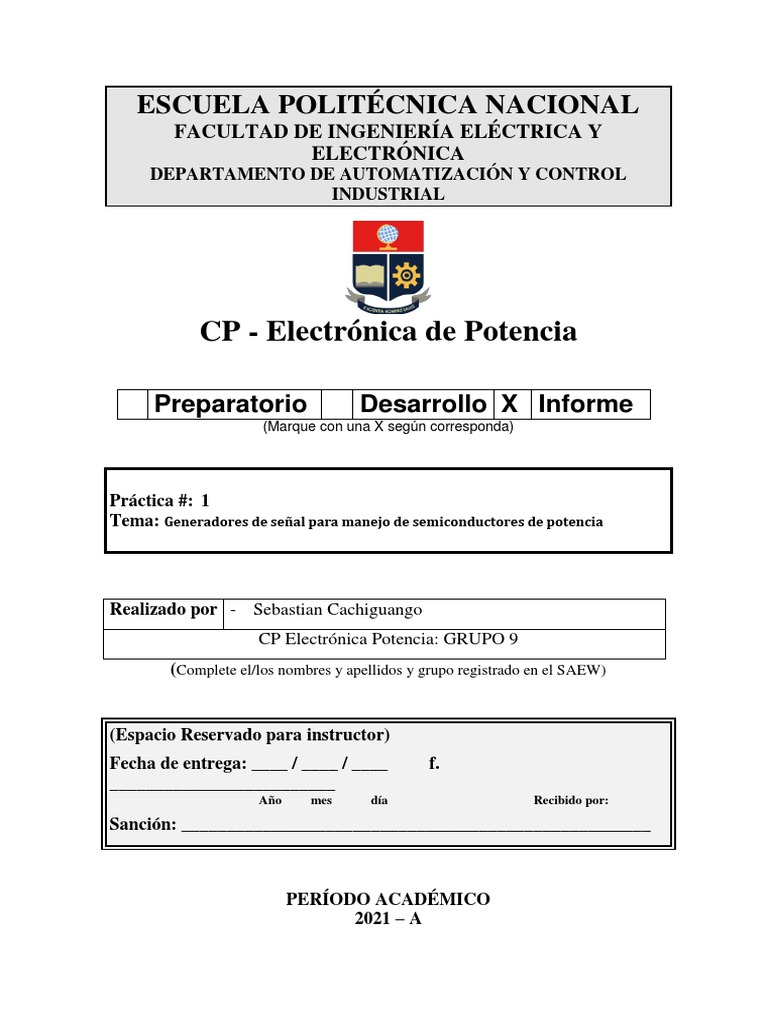

ESCUELA POLITÉCNICA NACIONAL

FACULTAD DE INGENIERÍA ELÉCTRICA Y

ELECTRÓNICA
DEPARTAMENTO DE AUTOMATIZACIÓN Y CONTROL
INDUSTRIAL

CP - Electrónica de Potencia

Preparatorio Desarrollo X Informe

(Marque con una X según corresponda)

Práctica #: 1
Tema: Generadores de señal para manejo de semiconductores de potencia

Realizado por - Sebastian Cachiguango

CP Electrónica Potencia: GRUPO 9
(Complete el/los nombres y apellidos y grupo registrado en el SAEW)

(Espacio Reservado para instructor)

Fecha de entrega: ____ / ____ / ____ f.
_________________________
Año mes día Recibido por:

Sanción: ____________________________________________________

PERÍODO ACADÉMICO
2021 – A
Cuestionario

1. Presentar el circuito diseñado con los valores utilizados de los componentes y las
formas de onda obtenidas para el circuito de detección de cruces por cero y comentar
la razón por la cual describe esa forma y frecuencia.

Fig1. Circuito detector de cruces por cero

Fig2. Señal de voltajes de salida del rectificador y colector (4n25)

- Para la gráfica presentada se observa que en la primera señal el voltaje rectificado

es producido por el circuito con puente de diodos 1n4007, donde ya está
compuesto de voltaje AC y DC
- La segunda señal nos especifica un pico en sus curvas , las cuales tienen un voltaje
máximo justo cuando el voltaje rectificado presente un cero es decir detecta un
cero en cada ciclo
 Fig3. Señales de corriente entrada y salida 4n25

- Para el caso de la primera señal se observa que la corriente mantiene la forma de

la onda rectificada además con una corriente máxima de 60 mA aproximadamente,
donde casi se asemeja a la corriente de 50 mA escogida del data Sheet del
componente 4n25 entonces se puede decir que está conduciendo.
- Para el caso de la segunda señal se observa la corriente en el colector donde su
corriente máxima de 225,48uA que es equivalente a 0,225 mA y se acerca al dato
escogido de diseño de 2,00 mA para que entre en saturación

2. Presentar el circuito diseñado con valores de los componentes y las formas de onda
de los circuitos simulados para generar una señal PWM para dos valores de los
potenciómetros y justificar su valor. Comentar los resultados.

C1 R3

10n
1.2k

U1A
R1 LF347 V3
0 R2 U2B 9Vdc
5k
1k
V

V2 LF347 0
V1 9Vdc
9Vdc R6
10k
0 0
0
R4 R5

R7
V4 1k 1k
10k
9Vdc
0 0

Fig4. Circuito generador de PWM a partir de amplificadores operacionales

 Fig5. Señales de Voltaje de salida de cada etapa

- Como se conoce que un potenciómetro es una resistencia variable, para este caso
se trabaja con una R1=5k que sería el límite del potenciómetro. Se observa que en
la salida de la primera etapa obtenemos una señal triangular es justo lo que se
espera ya que es la salida de un integrador
- Para el caso de la segunda señal se tiene ya una señal PWM donde resulta de un
comparador entre la señal triangular y una referencia que se hace mediante un
divisor de voltaje que se encuentra en la segunda etapa
- Para la señal PWM con una resistencia de 5K de diseño se obtiene un Duty Cycle
de 86,91us

C1 R3

10n
1.2k

U1A
R1 LF347 V3
0 R2 U2B 9Vdc
3.3k
1k
V
V
V2 LF347 0
V1 9Vdc
9Vdc R6
10k
0 0
0 R4 R5

R7
V4 1k 1k
10k
9Vdc
0 0

Fig6. Circuito PWM con R1=3.3k (Circuito Fig4)

 Fig7. Señales de salida de voltajes con R=3.3k (Circuito Fig6)

- Colocando un valor en el potenciómetro de R1=3.3k se observa que varía la

relación de trabajo en 57,63uS es decir que se reduce y el periodo también se
reduce, por lo demás las condiciones se mantienen iguales 8

R12 X1
1k
VCC

V6 2
10Vdc 4 TRIGGER 3
5 RESET OUTPUT
6 CONTROL
V
7 THRESHOLD
GND

R13 DISCHARGE
12k
555D R14
1

1k

C4
10n

Fig8. Circuito Generador de PWM con circuito integrado 555

 Fig9. Señal de voltaje en la carga de 1K

- El tipo de diseño de este tipo de circuito tomando como base el circuito integrado
555 en la forma astable para generar una señal PWM es menos compleja y más
eficaz ya que depende de menos elementos electrónicos
- La señal trabajando con los elementos diseñados y sobretodo poniéndole énfasis
en la resistencia R134=12k, se obtiene una señal de salida cuadrada con una
relación de trabajo de 89,45uS
8

R12 X1
1k
VCC

V6 2
10Vdc 4 TRIGGER 3
5 RESET OUTPUT
6 CONTROL
V
7 THRESHOLD
GND

R13 DISCHARGE
9.8k
555D R14
1

1k

C4
10n

Fig10. Circuito Generador de PWM con R13=9.8k (Fig8)

 Fig11. Señal de voltaje de salida con R=9.8k

- Se observa que al reducir el valor de resistencia variamos la relación de trabajo en

74.37uS y también variamos el periodo mientras que por lo demás elementos se
mantienen sin variar es decir iguales

3. Consultar la razón por la cual se recomienda usar optonands para aislar señales de
control que cambian de estado a frecuencias elevadas. Consultar además un circuito
de aislamiento de una señal de control usando un opto acoplador optonand para el
disparo de un Mosfet o IGBT.

Se recomienda utilizar el optonand porque es más rápido en sentido de su conmutación

además puede manejar una conmutación superiores a los 10 Khz comparados a los opto
acopladores como los 4n25 que es un general utilizado

Fig12. Circuito de aislamiento con optonand

 Fig13. Circuito de disparo para IGBT [1]

Conclusiones

- Se determinó el valor de las resistencias para el circuito de detector de cruces por

cero mediante las características de funcionamiento de los elementos electrónicos
como el diodo 1N007 y el opto acoplador 4n25, además poder observar sus
voltajes corrientes de entrada y salida mediante el software PSPICE
- Se realizó el diseño de 2 tipos de circuitos que generan una Señal PWM, uno donde
se utiliza amplificadores operacionales(integrador y comparador) mientras para el
otro se utilizó un circuito integrado 555 en astable
- La variación de las resistencias calculadas en los circuitos generadores de PWM
tiende a variar la relación de trabajo y su periodo.

Recomendaciones

- Realizar un diseño teniendo en cuenta todos los datos de características de los

elementos electrónicos a utilizar
- Mediante los medidores de voltajes y corrientes comprobar si cumple con el
diseño y las características de los elementos utilizados en los circuitos electrónicos
- Utilizar los elementos que puedan estar habilitados en el software PSPICE caso
contrario buscar elementos con características parecidas

Bibliografía
[1] hojas guía Escuela politécnica Nacional
