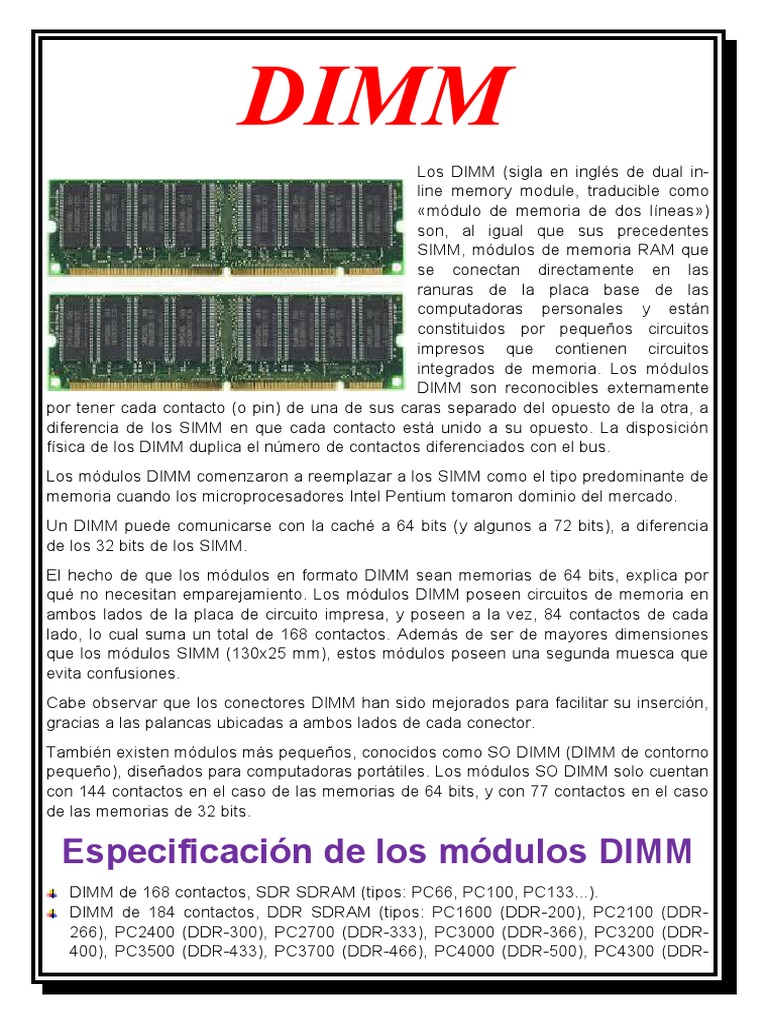

DIMM

Los DIMM (sigla en inglés de dual in-

line memory module, traducible como
«módulo de memoria de dos líneas»)
son, al igual que sus precedentes
SIMM, módulos de memoria RAM que
se conectan directamente en las
ranuras de la placa base de las
computadoras personales y están
constituidos por pequeños circuitos
impresos que contienen circuitos
integrados de memoria. Los módulos
DIMM son reconocibles externamente
por tener cada contacto (o pin) de una de sus caras separado del opuesto de la otra, a
diferencia de los SIMM en que cada contacto está unido a su opuesto. La disposición
física de los DIMM duplica el número de contactos diferenciados con el bus.
Los módulos DIMM comenzaron a reemplazar a los SIMM como el tipo predominante de
memoria cuando los microprocesadores Intel Pentium tomaron dominio del mercado.
Un DIMM puede comunicarse con la caché a 64 bits (y algunos a 72 bits), a diferencia
de los 32 bits de los SIMM.
El hecho de que los módulos en formato DIMM sean memorias de 64 bits, explica por
qué no necesitan emparejamiento. Los módulos DIMM poseen circuitos de memoria en
ambos lados de la placa de circuito impresa, y poseen a la vez, 84 contactos de cada
lado, lo cual suma un total de 168 contactos. Además de ser de mayores dimensiones
que los módulos SIMM (130x25 mm), estos módulos poseen una segunda muesca que
evita confusiones.
Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción,
gracias a las palancas ubicadas a ambos lados de cada conector.
También existen módulos más pequeños, conocidos como SO DIMM (DIMM de contorno
pequeño), diseñados para computadoras portátiles. Los módulos SO DIMM solo cuentan
con 144 contactos en el caso de las memorias de 64 bits, y con 77 contactos en el caso
de las memorias de 32 bits.

Especificación de los módulos DIMM

DIMM de 168 contactos, SDR SDRAM (tipos: PC66, PC100, PC133...).
DIMM de 184 contactos, DDR SDRAM (tipos: PC1600 (DDR-200), PC2100 (DDR-
266), PC2400 (DDR-300), PC2700 (DDR-333), PC3000 (DDR-366), PC3200 (DDR-
400), PC3500 (DDR-433), PC3700 (DDR-466), PC4000 (DDR-500), PC4300 (DDR-
 533), PC4800 (DDR-600); hasta 1 GiB
por módulo).
DIMM de 240 contactos, DDR2 SDRAM
(tipos: PC2-3200 (DDR2-400), PC2-
3700 (DDR2-466), PC2-4200 (DDR2-
533), PC2-4800 (DDR2-600), PC2-5300
(DDR2-667), PC2-6400 (DDR2-800),
PC2-8000 (DDR2-1000), PC2-8500
(DDR2-1066), PC2-9200 (DDR2-1150) y
PC2-9600 (DDR2-1200); hasta 4 GiB por módulo).
DIMM de 240 contactos, DDR3 SDRAM (tipos: PC3-6400 (DDR3-800), PC3-8500
(DDR3-1066), PC3-10.600 (DDR3-1333), PC3 12800 (DDR3-1600) PC3-13.300
(DDR3-1666), PC3-14.400 (DDR3-1800), PC3-16.000 (DDR3-2000); hasta 8 GiB por
módulo).
DIMM de 288 contactos, DDR4

Organización
La mayoría de módulos DIMM se construyen usando
"x4" (de 4) los chips de memoria o "x8" (de 8) con 9
chips de memoria de chips por lado. "X4" o "x8" se
refieren a la anchura de datos de los chips DRAM en
bits.
En el caso de los «DIMM x4», la anchura de datos por
lado es de 36 bits, por lo tanto, el controlador de
memoria (que requiere 72 bits) para hacer frente a las
necesidades de ambas partes al mismo tiempo para leer y escribir los datos que
necesita. En este caso, el módulo de doble cara es único en la clasificación.
Para los «DIMM x8», cada lado es de 72 bits de ancho, por lo que el controlador de
memoria solo se refiere a un lado a la vez (el módulo de dos caras es de doble
clasificación).

Filas de los módulos

Las filas no pueden ser accedidas simultáneamente
como si compartieran el mismo camino de datos. El
diseño físico de los chips [DRAM] en un módulo DIMM
no hace referencia necesariamente al número de filas.
Las DIMM frecuentemente son referenciadas como de
"un lado" o de "doble lado", refiriéndose a la ubicación
de los chips de memoria que están en uno o en ambos
lados del chip DIMM. Estos términos pueden causar confusión ya que no se refieren
necesariamente a cómo están organizados lógicamente los chips DIMM o a qué formas
hay de acceder a ellos.
Por ejemplo, en un chip DIMM de una fila que tiene 64 bits de datos de entrada/salida,
solo hay conjunto de chips [DRAM] que se activan para leer o recibir una escritura en los
64 bits. En la mayoría de sistemas electrónicos, los controladores de memoria son
diseñados para acceder a todo el bus de datos del módulo de memoria.
En un chip DIMM de 64 bits hecho con dos filas, debe haber dos conjuntos de chips
DRAM que puedan ser accedidos en tiempos diferentes. Solo una de las filas puede ser
accedida en un instante de tiempo desde que los bits de datos de los DRAM son
enlazados para dos cargas en el DIMM.
Las filas son accedidas mediante señales «chip select» (CS). Por lo tanto, para un
módulo de dos filas, las dos DRAM con los bits de datos entrelazados pueden ser
accedidas mediante una señal CS por DRAM.
