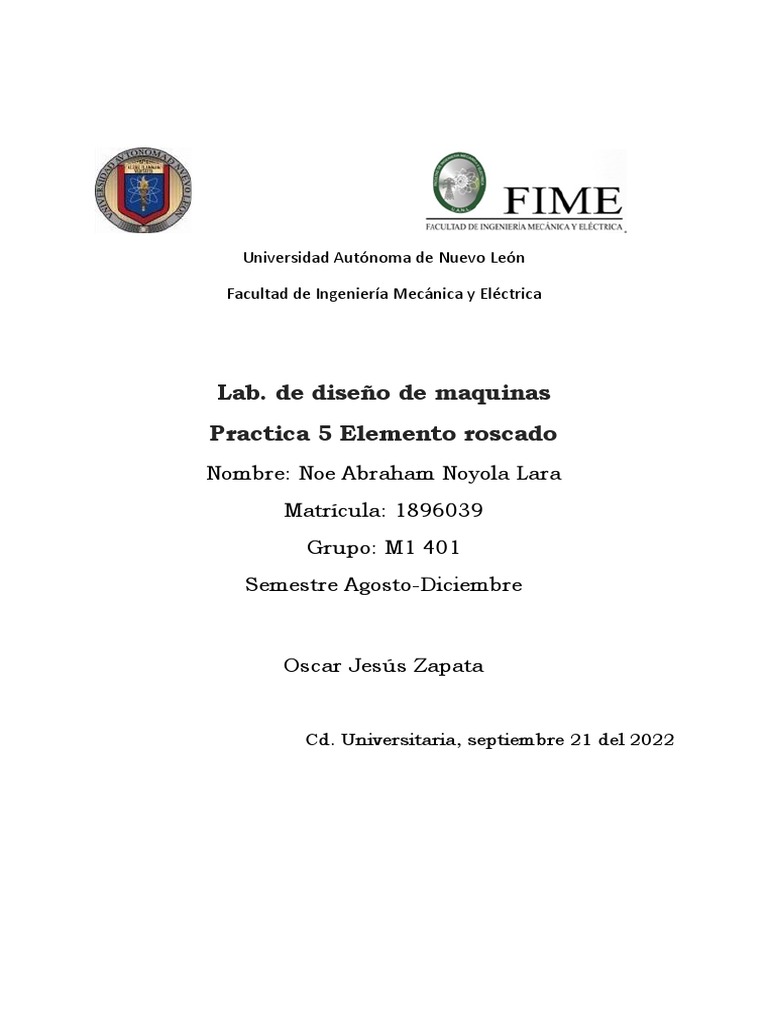

Universidad Autónoma de Nuevo León

Facultad de Ingeniería Mecánica y Eléctrica

Lab. de diseño de maquinas

Practica 5 Elemento roscado
Nombre: Noe Abraham Noyola Lara
Matrícula: 1896039
Grupo: M1 401
Semestre Agosto-Diciembre

Oscar Jesús Zapata

Cd. Universitaria, septiembre 21 del 2022

¿Qué es un roscado en diseño?
El roscado es la elaboración de una ranura helicoidal de forma especial (triangular,
cuadrada, trapecial, etc.), alrededor de un cilindro para obtener el tornillo, o en el
interior de un agujero para obtener una tuerca.

Hay diferentes tipos de roscado, entre los siguientes son los más conocidos:
1. Triangular

Se encuentra en muchos tornillos y tuercas, uniones, tubos, etc.

2. Trapecial

Se emplea en órganos de comando de las máquinas-herramientas (para transmisión

y movimiento suave y uniforme), husillos, prensas de estampar.
3. Cuadrada

Ha caído en desuso, pero se aplica en tornillos de piezas sujetas a choques y grandes

esfuerzos (prensa).
4. Diente de cierra

Se emplea cuando el tornillo ejerce gran esfuerzo en un solo sentido, como en

prensas y gatos.
5. Redonda

Es común en tornillos de diámetro amplio que deben soportar grandes esfuerzos.

Estándares
En la figura se observan algunos de los elementos principales de las roscas. Filete
roscado: Ranura de forma helicoidal realizada generalmente sobre un cilindro. Las
roscas pueden ser exteriores (tornillo) o interiores (tuerca) enroscándose y
atornillándose entre sí.
Diámetro Nominal: diámetro mayor de una rosca. En un tornillo será el diámetro del
vértice del filete (superficie superior del filete) y en una tuerca será el diámetro del
fondo del filete (superficie inferior del filete). Para que un tornillo y una tuerca se
enrosquen entre sí tienen que tener el mismo diámetro nominal.
Paso: Distancia entre dos vértices consecutivos del mismo filete. Es la distancia que
avanza un tornillo por cada vuelta que gira. Para cada diámetro nominal le
corresponden una serie de pasos normalizados.
Número de hilos (o entradas): Numero de ranuras helicoidales. Sentido de giro: Puede
ser “a izquierda” o “a derecha”. Si un tornillo esta roscado a derechas penetra en la
tuerca girando de izquierda a derecha, en el sentido de las agujas del reloj. Si el
avance se produce girando de derecha a izquierda el roscado es a izquierdas. En el
caso más habitual el roscado es a derechas
Perfil de la rosca: Forma que tiene el filete (triangular, trapecial, cuadrada.)
1. Dibujamos un polígono para después extruirlo con 0.25

2. Dibujamos un triángulo con las siguientes medidas y extruimos un corte

3. Luego aplicamos asistente de taladro con las medidas correspondientes

4. Luego aplicamos simetría a nuestra pieza para completas la otra mitad

5. Usaremos el comando de hélice y espiras para que nos quede de la siguiente

forma

6. Dibujamos un triángulo para empezar nuestro corte de barrido

 7. Así queda nuestro corte de barrido

2da pieza tornillo

Repetiremos los primeros pasos para hacer la parte superior, pero con diferentes
medidas
1. Extruiremos un círculo que dibujamos en la cara inferior para empezar a darle
la forma de tornillo
 2. Luego de extruir nuestro circulo usamos el comando de rosca para que quede
de la siguiente forma

Tuerca
1. Ahora en vez de dibujar todo podemos usar la misma pieza anterior para hacer
nuestra tuerca y ahorrar tiempo y aplicaremos lo siguiente, en vez de extruir
haremos extruir corte para que quede así:

2. Ahora solo nos queda aplicar un roscado

Ensamblaje
Una vez terminadas nuestras piezas (tornillo y tuerca) seguiremos a ensamblar que
ya nos da la opción SolidWorks.
1. Ahora solo seleccionaremos nuestras piezas para juntarlas

2. Lo siguiente que haremos es usar relación de posición donde seleccionaremos

una parte de cada una de nuestras piezas
 .

3. Después de aplicar todas las relaciones de posición correspondientes

podemos animar nuestra tuerca y tornillo como lo muestro a continuación:
Pieza extra
1. Dibujamos el boceto del croquis para añadir las medidas correctas

2. Agregamos una revolución a nuestro croquis

3. Aplicamos chaflan y luego usaremos el comando de hélice y espiral para que

quede de la siguiente forma
 4. Ahora trabajaremos en un nuevo plano para hacer un triángulo de 1.25 que
nos servirá para hacer el corte de barrido

5. Ahora solo aplicamos el corte de barrido de nuestro triangulo a la espiral para

que quede de la siguiente manera

Conclusión
Esta práctica me ayudo a comprender los comandos que se utilizarían para el diseño
de tornillo y tuercas con diferentes métodos ya que SolidWorks cuenta con diferentes
métodos, pero siempre hay una manera más fácil de realizar cada práctica, entonces
comprender el funcionamiento de cada comando me ayuda a saber los métodos más
sencillos de realizar una pieza.
Bibliografía
Oscar Jesus Zapata Hernandez [Ingeniería Universitaria]. (2022, 13 septiembre). Aprende

Solidworks 13 Roscado y ensamble tornillo-tuerca [Vídeo]. YouTube. Recuperado 18

de septiembre de 2022, de https://www.youtube.com/watch?v=DXMqc4K5qsQ

SENA. (2015, 8 febrero). Elemento roscad. SENA.edu. Recuperado 18 de septiembre de

2022, de

https://repositorio.sena.edu.co/bitstream/handle/11404/5564/roscado.pdf?sequence=1
