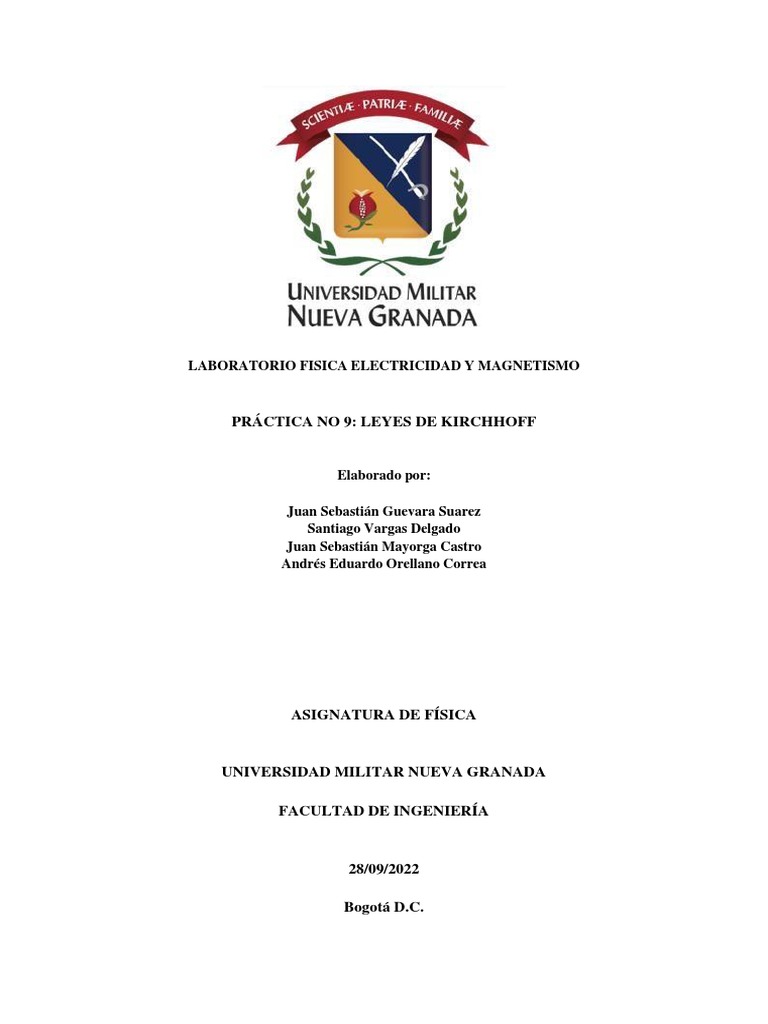

LABORATORIO FISICA ELECTRICIDAD Y MAGNETISMO

PRÁCTICA NO 9: LEYES DE KIRCHHOFF

Elaborado por:

Juan Sebastián Guevara Suarez

Santiago Vargas Delgado
Juan Sebastián Mayorga Castro
Andrés Eduardo Orellano Correa

ASIGNATURA DE FÍSICA

UNIVERSIDAD MILITAR NUEVA GRANADA

FACULTAD DE INGENIERÍA

28/09/2022

Bogotá D.C.
OBJETIVO GENERAL
Comprobar experimentalmente la condición de equilibrio de un Puente de Wheatstone.

OBJETIVOS ESPECÍFICOS:
Determinar el valor de una resistencia por medio de un puente de Wheatstone.
ABSTRACT

Assemble the circuit of figure 1 or 2.

- Resistors R3 and R4 have known fixed values. About the thread
called a Wheatstone bridge, you can get TWO resistors R1 and
R2, such that their sum is constant, R1 + R2 = Cte. So R1 is
proportional to
the length "L1" and R2 to the length "L2".
- To polarize the circuit, the Wheatstone bridge, close the switch "s"
that allows feeding with the voltage source “ε”. To measure the
current
that passes through the galvanometer “G”, the button of the
galvanometer of the
larger measurement scale, closing the circuit between points “A” and
“B”. Yes
the pointer moves out of balance, there is current between “A” and
“B”, due to a potential difference between “A” and “B”. To bring this
difference
potential to "ZERO", move the cursor to vary L1 and L2, so that the
galvanometer needle G approaches zero. To get a FINE reading,
then press the button of the second scale of “G” and again
cause the pointer of G to approach zero. Finally repeat with the
button
maximum sensitivity, until the final balance is obtained, that is, the
current in G is very close to zero.
- Measure L1 and L2 and the values of R3 and R4. Check that the
condition
equilibrium is given by:(L1/L2)=(R3/R4).

MARCO TEÓRICO
El circuito de la figura 1 es conocido como puente deWheatstone. Está compuesto de una
fuente de tensión“ε”, 4 resistencias R1, R2, R3 y R4, un galvanómetro“G” y un interruptor
“s”. Se dice que el puente está“en equilibrio” cuando la corriente en “G” es cero, osea la
diferencia de potencial entre “A” y “B” es cero.
BIBLIOGRAFÍA
[1] "Ley de los voltajes de Kirchhoff: Método de Mallas - Panama Hitek". Panama
Hitek. http://panamahitek.com/ley-de-los-voltajes-de-kirchhoff-metodo-de-mallas/ (accedido el 15 de
septiembre de 2022).

[2] "Definición de nodo - Definicion.de". Definición.de. https://definicion.de/nodo/ (accedido el 15 de

septiembre de 2022).
