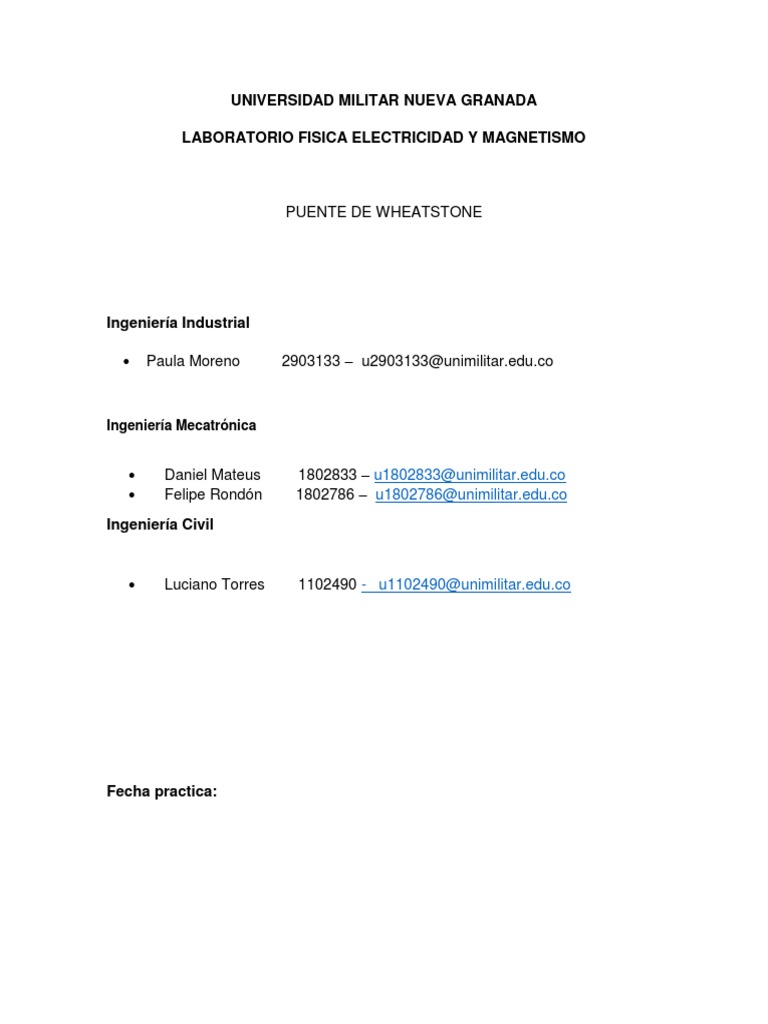

UNIVERSIDAD MILITAR NUEVA GRANADA

LABORATORIO FISICA ELECTRICIDAD Y MAGNETISMO

PUENTE DE WHEATSTONE

Ingeniería Industrial

 Paula Moreno 2903133 – u2903133@unimilitar.edu.co

Ingeniería Mecatrónica

 Daniel Mateus 1802833 – u1802833@unimilitar.edu.co

 Felipe Rondón 1802786 – u1802786@unimilitar.edu.co
Ingeniería Civil

 Luciano Torres 1102490 - u1102490@unimilitar.edu.co

Fecha practica:
 Abstract

In this lab we can say that it was more guidedor guardian to teach more about the
history of physics,its implements and this case its measurement objects.The
Wheatstone bridge is that we speak of this experience, it was the way that people
mediate their resistance and circuits when there was no Ohmometro to measure
currents

Objetivo Principal

Comprobar experimentalmente la condición de equilibrio de un Puente de

wheatstone . .

Enunciado del problema

¿Es posible hallar el valor de una resistencia utilizando la relación en equilibrio,

ósea cuando el diferencial de potencia en un circuito es cero?
MARCO TEORICO
Procedimiento

1. Montar el circuito de la figura 1 o 2.

2. Las resistencias R3 y R4 son de valores fijos conocidos. Sobre el hilo del

llamado puente de Wheatstone, se pueden obtener DOS resistencias R1 y
R2, tal que su suma es constante, R1 + R2 = Cte. Así R1 es proporcional a
la longitud “L1” y R2 a la longitud “L2”.

3. Para polarizar el circuito, el puente de Wheatstone, cerrar el interruptor “s”

que permite alimentar con la fuente de tensión “ε”.

4. Medir la corriente que pasa por el galvanómetro “G”, se pulsa el botón del
galvanómetro de la mayor escala de medición, cerrando el circuito entre los
puntos “A” y “B”. Si la aguja se desplaza del equilibrio, hay corriente entre
“A” y “B”, debido a una diferencia de potencial entre “A” y “B”. Para llevar
esta diferencia de potencial a “CERO”, mover el cursor para variar L1 y L2,
de manera que la aguja del galvanómetro G se acerque a cero. Para tener
una lectura FINA, a continuación pulsar el botón de de la segunda escala
de “G” y nuevamente hacer que la aguja de G se acerque a cero.
Finalmente repetir con el botón de máxima sensibilidad, hasta obtener el
equilibrio final, o sea que la corriente en G es muy próxima a cero.

5. Medir L1 y L2 y los valores de R3 y R4. Comprobar que la condición de

Equilibrio está dada por:(L1/L2)=(R3/R4).
