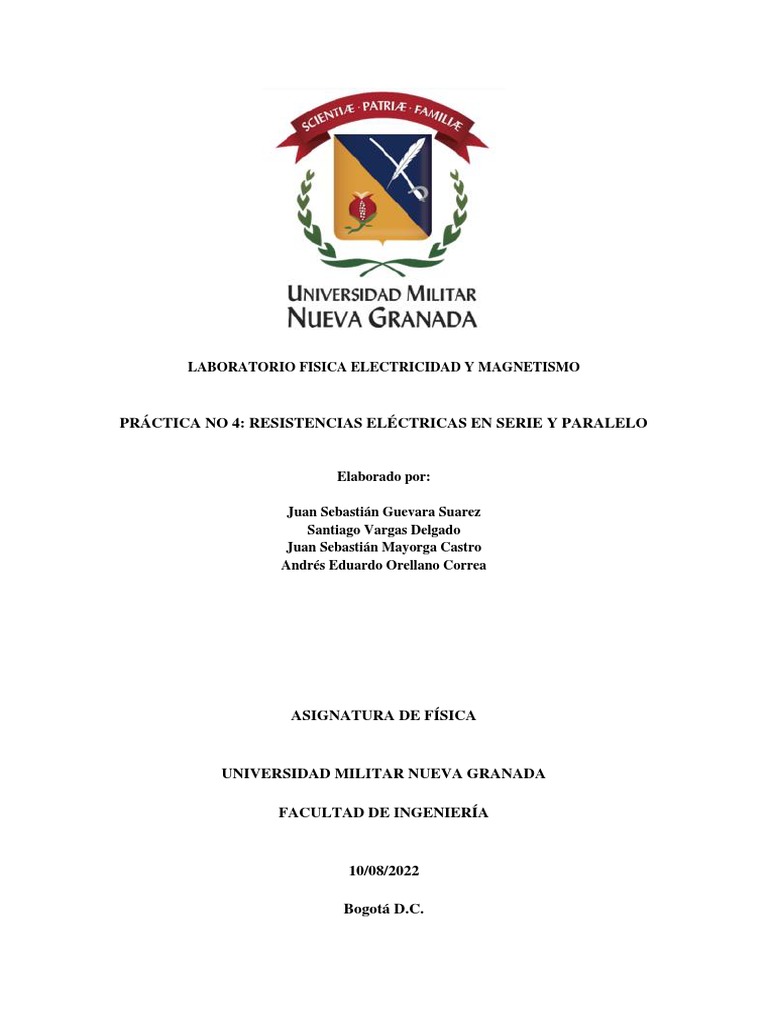

LABORATORIO FISICA ELECTRICIDAD Y MAGNETISMO

PRÁCTICA NO 4: RESISTENCIAS ELÉCTRICAS EN SERIE Y PARALELO

Elaborado por:

Juan Sebastián Guevara Suarez

Santiago Vargas Delgado
Juan Sebastián Mayorga Castro
Andrés Eduardo Orellano Correa

ASIGNATURA DE FÍSICA

UNIVERSIDAD MILITAR NUEVA GRANADA

FACULTAD DE INGENIERÍA

10/08/2022

Bogotá D.C.
OBJETIVO GENERAL
Calcular y medir resistencias equivalentes para arreglos de
resistencias en serie, paralelas y mixtas.

OBJETIVOS ESPECÍFICOS:
Plantear, analizar y resolver problemas con arreglos de resistencias en serie
y paralelo, mediante la utilización de métodos numéricos, analíticos y
experimentales
- Identificar los elementos esenciales en combinaciones mixtas de
resistencias.
- Verificar el ajuste de modelos a la realidad e identificar su dominio de
validez.
- Aplicar el conocimiento de la Física a la realización e interpretación de
experimentos.
- Demostrar una comprensión del concepto de resistencia eléctrica y sus
arreglos.
- Describir y explicar fenómenos eléctricos y su aplicación técnica en términos
y conceptos de los principios de la electricidad.
- Sintetizar la solución de estos montajes particulares, extrapolándolos hacia
los principios de la Física eléctrica de las resistencias.
- Demostrar habilidad y destreza para el montaje de combinación de
resistencias.
- Demostrar hábitos de trabajo necesarios para el desarrollo de la profesión
tales como el trabajo en equipo, el rigor científico, el autoaprendizaje y la
persistencia.
- Socializar y argumentar los resultados de su trabajo experimental
ABSTRACT

The linear or ohmic electrical resistance together with the capacitor and the inductance one of the three
fundamental bipolar passive devices of the architecture of the hardware created both in Electronic
Engineering and in Electric.
Thus, in Electronic Engineering, it is used in fundamental fields. such as communications, information
storage and switching electronics. This translates specifically into the manufacture of units for the
emission, propagation and detection of radiation in communications, in the manufacture of memory
units and processors for logic computers in modern computing. Also in more complex structures based
on the previous ones, such as supervision and control systems, robotics and artificial intelligence. In
our daily environment, examples range from the phones to satellite dishes, microwave ovens, radio and
television, USB sticks, personal calculators and PCs. At an industrial level from lines with low-level
automation to processing lines with robotic technology.
 MARCO TEÓRICO

QUE ES UNA RESISTENCIA LINEAL O TAMBIEN LLAMDA OHMICA

Son las resistencias más utilizadas. Su valor nominal no presenta ningún cambio y suele estar predeterminado
por el propio fabricante. Podemos encontrar resistencias lineales fijas de diferentes materiales como: carbón,
metálicas, aglomeradas, bobinadas, de capa, etc.

Figura 1 imagen y diagramas de una resistencia

QUE ES UN ARREGLO DE RESISTENCIA EN SERIE

Dos o más resistencias se dice que están en serie, cuando cada una de ellas se sitúa a continuación de
la anterior a lo largo del hilo conductor.
Cuando dos o más resistencias se encuentran en serie la intensidad de corriente que atraviesa a cada
una de ellas es la misma.

Figura 2 imagen de arreglo en serie con breve explicación

QUE ES UN ARREGLO DE RESIETNCIAS EN PARALELO

Cuando dos o más resistencias se encuentran en paralelo, comparten sus extremos tal y como se muestra en la
siguiente figura:

Figura 3 imagen de arreglo en paralelo con formula y explicación

Si disponemos de n resistencias en paralelo, todas las resistencias poseen la misma diferencia de potencial en
sus extremos y la intensidad de entrada I se divide entre cada una de las ramas

QUE ES UNA RESIETNCIA EQUIVALENTE

Una resistencia equivalente a un circuito con varias resistencias es aquella por la que pasará la misma corriente
que por el circuito al alimentarlos con la misma fuente de tensión.

Resistencia equivalente de un circuito en serie

Un circuito con resistencias en serie está configurado como el de la siguiente figura.

Figura 4 resistencia equivalente en serie

Este circuito se puede simplificar en un circuito con una sola resistencia que tenga un valor equivalente a las dos
resistencias en serie. Este circuito se denomina circuito equivalente y por él circulará la misma corriente que por
el circuito con dos resistencias.

Para calcular el valor de la resistencia equivalente a un circuito en serie, se deben sumar los valores de todas las
resistencias en serie según la siguiente fórmula.

R12 = R1 + R2
En la siguiente figura se puede ver un circuito con resistencias en paralelo y su circuito equivalente con una sola
resistencia.

Figura 5 resistencia equivalente en circuito paralelo

En el caso de un circuito con resistencias en paralelo, la resistencia equivalente se calculará con el inverso de la
suma de las inversas de las resistencias según la siguiente fórmula.
1 1
𝑅12 = +
𝑅1 𝑅2

La resistencia equivalente de un paralelo siempre será menor que cualquiera de las resistencias que forman el
paralelo.
BIBLIOGRAFÍA
[1]"Hello Auto". Hello Auto. https://helloauto.com/glosario/resistencia (accedido el 21
de agosto de 2022).

[2]"Resistencias en serie, paralelo y mixtas". Fisicalab | Web de Física y

Matemáticas. https://www.fisicalab.com/apartado/asociacion-de-
resistencias#:~:text=Asociación%20de%20Resistencias%20en%20Serie,de%20ellas%
20es%20la%20misma. (accedido el 21 de agosto de 2022).

[3]"Resistencias equivalentes - Electricidad y electrónica - Picuino". Picuino -

Home. https://www.picuino.com/es/electric-serie-paralelo-
resistencias.html (accedido el 21 de agosto de 2022).
