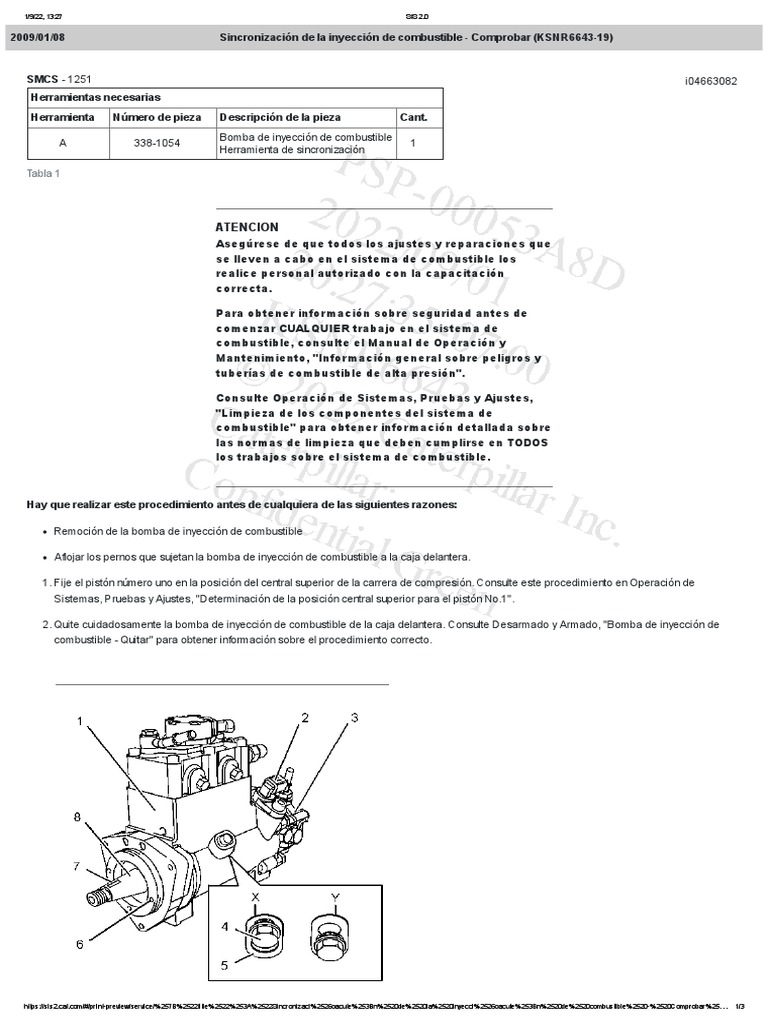

2009/01/08 Sincronización de la inyección de combustible - Comprobar (KSNR6643-19)

SMCS - 1251 i04663082

Herramientas necesarias
Herramienta     Número de pieza     Descripción de la pieza     Cant.
Bomba de inyección de combustible
A   338-1054     1
Herramienta de sincronización

Tabla 1

ATENCION
Asegúrese de que todos los ajustes y reparaciones
que
se lleven a cabo en el sistema de combustible los
realice personal
autorizado con la capacitación
correcta.

Para obtener información sobre seguridad antes

de
comenzar CUALQUIER trabajo en el sistema de
combustible, consulte
el Manual de Operación y
Mantenimiento, "Información general sobre peligros y
tuberías
de combustible de alta presión".

Consulte Operación de Sistemas,

Pruebas y Ajustes,
"Limpieza de los componentes
del sistema de
combustible" para obtener
información detallada sobre
las normas de limpieza que deben
cumplirse en TODOS
los trabajos sobre el sistema de combustible.

Hay que realizar este procedimiento antes de cualquiera

de las siguientes razones:

Remoción de la bomba de inyección de combustible

Aflojar los pernos que sujetan la bomba de inyección

de combustible a la caja delantera.

1. Fije el pistón número uno en la posición

del central superior de la carrera de compresión. Consulte
este procedimiento en Operación de
Sistemas,
Pruebas y Ajustes, "Determinación
de la posición central superior para el pistón No.1".

2. Quite cuidadosamente la bomba de inyección de combustible

de la caja delantera. Consulte Desarmado y Armado, "Bomba de inyección de
combustible - Quitar" para obtener información sobre el procedimiento
correcto.

https://sis2.cat.com/#/print-preview/service/%257B%2522title%2522%253A%2522Sincronizaci%2526oacute%253Bn%2520de%2520la%2520inyecci%2526oacute%253Bn%2520de%2520combustible%2520-%2520Comprobar%25… 1/3
1/9/22, 13:27 SIS 2.0

Ilustración 1 g01336239
Ejemplo típico

Ilustración 2 g01399862
Ejemplo típico

3. Para revisar la sincronización de la bomba de inyección

de combustible, siga los Pasos 3.a y 3.b.

a. Coloque la herramienta (A) sobre el eje (8) de la bomba de inyección de combustible. Alinee
la palanca de la herramienta (A) con el
chavetero (7). Enganche la palanca en el chavetero.

b. Inserte el pasador de traba de la herramienta (A) en

el agujero (6) de la bomba de inyección de
combustible.
Si el pasador de traba se puede insertar en el agujero, la sincronización
de la bomba de inyección de combustible es correcta.

Si el pasador de traba no se puede insertar en el agujero, la

sincronización de la bomba de inyección de combustible
no es correcta.

Nota: No debe haber ninguna resistencia cuando se inserte el

pasador de traba.

4. Si se ha perdido la sincronización de la bomba de

inyección de combustible siga los Pasos 5 a 9 para reajustar la sincronización de la bomba
de inyección
de combustible.

5. Si es necesario, afloje el tornillo de traba (4) en

la bomba de inyección de combustible. Deslice el espaciador (5) a la posición (X). Apriete el
tornillo de traba (4) a un par de 9
N·m (80 lb pulg). Esto
impedirá que el tornillo de traba se apriete contra el eje (8) .
La bomba de inyección de combustible está ahora
destrabada.

6. Coloque la herramienta (A) sobre el eje (8) de la bomba de inyección de combustible. Alinee
la palanca de la herramienta (A) con el chavetero
(7) en la bomba de inyección de combustible. Enganche
la palanca en el chavetero.

7. Utilice la palanca de la herramienta (A) para

girar el eje (8) hasta que el pasador de la herramienta (A) se pueda conectar en el agujero (6).
Enganche el pasador de la herramienta (A) en el agujero.

8. Afloje el tornillo de traba (4) en la bomba

de inyección de combustible. Deslice el espaciador (5) a
la posición (Y). Apriete el tornillo de traba (4)
contra el eje de la bomba de inyección de combustible
a un par de 9 N·m (80 lb
pulg).
La bomba de inyección de combustible está ahora
trabada.

9. Quite la herramienta (A) .

10. Vuelva a instalar la bomba de inyección de combustible

en la caja delantera. Consulte Desarmado y Armado, "Bomba de inyección de
combustible - Instalar" para conocer el procedimiento correcto.

Hay pruebas de funcionamiento para asegurarse de que los inyectores

unitarios electrónicos funcionen correctamente. Consulte información
adicional
en Localización y Solución
de Problemas.
