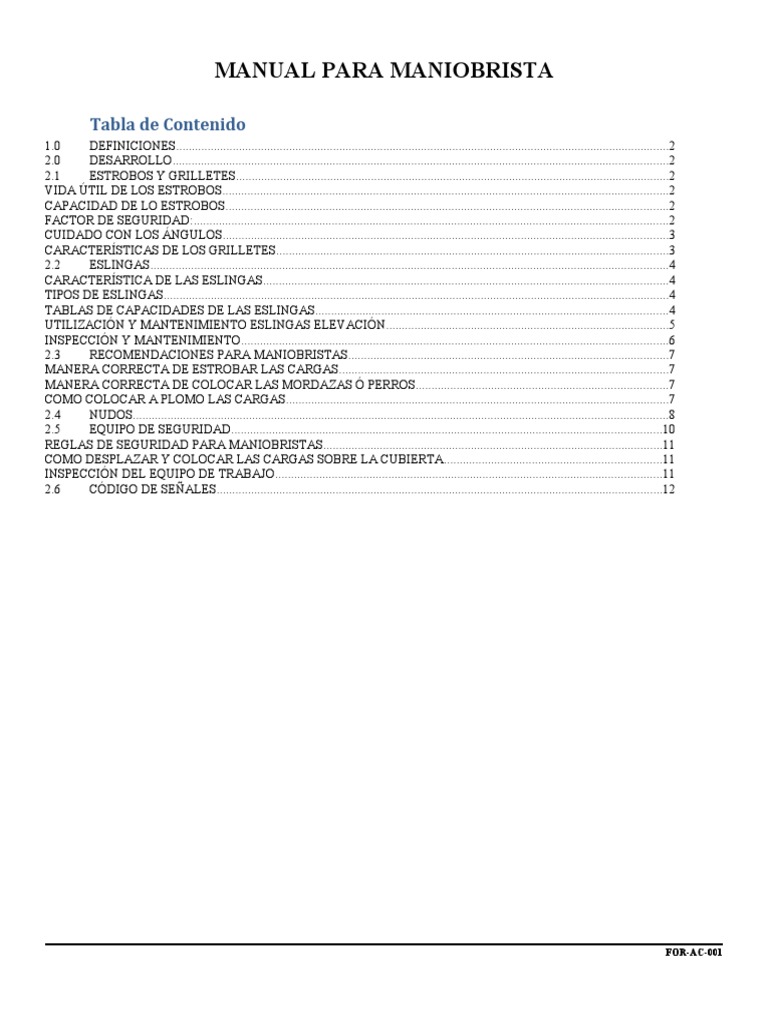

Tabla de Contenido
1.0 DEFINICIONES.............................................................................................................................................................2
2.0 DESARROLLO..............................................................................................................................................................2
2.1 ESTROBOS Y GRILLETES..........................................................................................................................................2
VIDA ÚTIL DE LOS ESTROBOS..............................................................................................................................................2
CAPACIDAD DE LO ESTROBOS.............................................................................................................................................2
FACTOR DE SEGURIDAD:.......................................................................................................................................................2
CUIDADO CON LOS ÁNGULOS..............................................................................................................................................3
CARACTERÍSTICAS DE LOS GRILLETES.............................................................................................................................3
2.2 ESLINGAS.....................................................................................................................................................................4
CARACTERÍSTICA DE LAS ESLINGAS.................................................................................................................................4
TIPOS DE ESLINGAS.................................................................................................................................................................4
TABLAS DE CAPACIDADES DE LAS ESLINGAS................................................................................................................4
UTILIZACIÓN Y MANTENIMIENTO ESLINGAS ELEVACIÓN..........................................................................................5
INSPECCIÓN Y MANTENIMIENTO........................................................................................................................................6
2.3 RECOMENDACIONES PARA MANIOBRISTAS......................................................................................................7
MANERA CORRECTA DE ESTROBAR LAS CARGAS.........................................................................................................7
MANERA CORRECTA DE COLOCAR LAS MORDAZAS Ó PERROS................................................................................7
COMO COLOCAR A PLOMO LAS CARGAS..........................................................................................................................7
2.4 NUDOS..........................................................................................................................................................................8
2.5 EQUIPO DE SEGURIDAD.........................................................................................................................................10
REGLAS DE SEGURIDAD PARA MANIOBRISTAS............................................................................................................11
COMO DESPLAZAR Y COLOCAR LAS CARGAS SOBRE LA CUBIERTA.....................................................................11
INSPECCIÓN DEL EQUIPO DE TRABAJO...........................................................................................................................11
2.6 CÓDIGO DE SEÑALES..............................................................................................................................................12
FOR-AC-001
MANUAL PARA MANIOBRISTA
1.0 DEFINICIONES
Acordonar: Colocación de cintas plásticas preventivas y restrictivas para evitar que se invadan zonas de riesgo.
Coca: Vuelta que forma un cabo o cadena por vicio de torsión.
Cornamusa: Pieza de madera, plástico, hierro o metal, en forma de T que sirve para amarrar por medio de vueltas los
cabos de labor.
Eslingas: Bandas de fibra reforzada diseñadas para izaje de piezas.
Estrobo: Trozo de cable con gazas en ambos extremos que se utiliza para sujetar una carga a la grúa.
Grillete: Pieza de metal, comúnmente en forma de U y atravesada en sus extremos perforados por un perno llamado
gusano. Se usa para unir o afirmar algo.
Guardacabo: Anillo de metal, acanalado en su parte exterior, al que se ajusta un cabo o cable y sirve para evitar el roce.
Mordaza o Perro: Herraje que permite hacer firme un cabo en forma similar a una cornamusa, permitiendo fijarlo con
gran rapidez.
Torón: Es un cable compuesto de seis alambres dispuestos en forma helicoidal sobre uno central, con un paso uniforme
no menor de doce ni mayor de dieciséis veces el diámetro nominal del torón.
Vientos: Cuerdas de cabo de polipropileno utilizadas para control de piezas en suspensión.
2.0 DESARROLLO
2.1 ESTROBOS Y GRILLETES
VIDA ÚTIL DE LOS ESTROBOS
La vida útil de los estrobos depende del uso o manejo adecuado, el mantenimiento, la aplicación del factor de seguridad
CAPACIDAD DE LO ESTROBOS
La capacidad de los estrobos es la cantidad máxima de carga a levantar según el diámetro de los estrobos, pero utilizan -
do el factor de seguridad.
El diámetro de los estrobos se define como el diámetro del círculo que circunscribe a todos los torones.
Las medidas más comunes ó de mayor uso de los estrobos en diámetro son: ¼, 3/8, ½, 5/8, ¾, 7/8, 1”, 1 1/8, 1¼, 1 ½.
Los estrobos se miden longitudinalmente en pies, siendo los más comunes: de 5, 10, 20, 30, 40, 50. etc. pies.
No importando su longitud el peso que soportan es igual de acuerdo al diámetro.
Carga a ruptura o peso límite: Es el mayor peso posible que puede sostener un estrobo y que lo expone a reventarse.
FACTOR DE SEGURIDAD:
El factor de seguridad es la relación que existe entre la resistencia real de un cable y la carga con que este trabaja.
Se considera que para usos generales deberá trabajarse con un factor de seguridad de 5 a 1.
Para casos de transporte de personal el factor de seguridad deberá ser entre 8 y 12 a 1.
Para transporte de metales fundidos de 10 a 1 y para cables estáticos ó estructurales entre 3 y 4 a 1.
Entre mayor sea el factor de seguridad, el cable trabajara mas descansado y por lo tanto su vida se prolongará y las con -
diciones de trabajo serán mas seguras.
Ejemplo:
Un cable de 6 * 19, con alma de acero arado mejorado tipo boa, con diámetro 1” su punto de ruptura es de 41.71 tonela -
das, aplicándole el factor de seguridad de 5 a 1 la carga recomendable es 8.342 toneladas.
FOR-AC-001
MANUAL PARA MANIOBRISTA
2.2 ESLINGAS
CARACTERÍSTICA DE LAS ESLINGAS
Suficientemente flexibles para adaptarse a la forma de cualquier carga.
Su operación es muy segura, gracias a su gran área de contacto.
Son ligeras y fáciles de usar, ahorrando tiempo y dinero.
San fáciles de inspeccionar.
Trabajan con un factor de seguridad de 5.
TIPOS DE ESLINGAS
1.- Eslingas redondas
2.- Eslingas planas ó fajas.
3.- Eslingas planas ó fajas.
4.- Eslingas de malla metálica
FOR-AC-001
MANUAL PARA MANIOBRISTA
Tabla de capacidad de las eslingas planas o fajas.
Las eslingas o cintas de elevación deben ser utilizadas por personas capacitadas para realizar tareas de elevación y está
prohibido su uso para otro tipo de utilización sin determinar.
Antes de su utilización, hay que comprobar que la eslinga posee toda la información sobre el fabricante
Para su utilización, han de tenerse en cuenta determinadas recomendaciones generales:
Se evitará su utilización bajo la influencia de ciertos productos químicos, como ácidos y lejías, pudiendo reali -
zarse sólo en casos muy concretos y siempre que después de su utilización se limpien con agua y jabón y se de-
jen secar en un lugar ventilado. Manteniendo limpias las eslingas, se evita su degradación por efecto de ciertos
productos químicos.
Las eslingas se almacenarán estiradas para evitar la deformación de las capas, lo que ocasionaría que trabajasen
unas más que otras. Además, deben conservarse en los medios idóneos, evitando que elementos como arena,
polvo, gravilla, grasas, etc., se adhieran o incrusten en las mismas y a ser posible, en lugares secos y cubiertos.
Se evitará su exposición al sol, tanto en almacenamiento como cuando trabajen, pues la radiación solar deterio-
ra las fibras textiles, especialmente si son de poliamida.
Está prohibido su uso cuando se hayan mojado y posteriormente congelado el agua, ya que el hielo actúa como
cuchillas cortando las fibras. En ese caso, se dejarán descongelar y secar en lugar ventilado antes de volver a
usarse.
Está prohibido hacer nudos o lazos con ellas. Sólo se utilizarán los métodos de enganche recomendados por el
fabricante.
Las eslingas de poliéster tienen mayor durabilidad que las de poliamida, de modo que resisten mejor las radia-
ciones solares.
Nunca se apoyará la eslinga sobre cantos vivos, existen elementos de protección o en todo caso se usarán can -
toneras de madera de buena calidad. Asimismo, no se arrastrará nada sobre las eslingas ni se dejarán aprisiona -
das sobre las cargas, todo ello para evitar su desgaste.
Está prohibido el uso de eslingas de sujeción para realizar operaciones de elevación.
FOR-AC-001
MANUAL PARA MANIOBRISTA
Las temperaturas máximas y mínimas de utilización de las eslingas de poliéster son 100ºC y -40ºC respectiva -
mente. Una vez rebasados estos límites, la eslinga queda inutilizada, aunque existen fundas que permiten ma -
yores rangos de permisividad.
La unión entre eslingas sólo está permitida a través de elementos de unión intermedios.
En el caso de que las cargas deban permanecer elevadas durante un tiempo prolongado por procesos de fabrica-
ción o almacenaje, se considerará que el peso que puede soportar es 1.6 veces la carga de trabajo, es decir, una
eslinga de 1000 kg sólo podrá soportar 1600 kg en esas condiciones.
No se deben secar cerca del fuego ni utilizar fuentes artificiales de calor, como secadores, estufas… El secado se hará en
un lugar ventilado y alejado de los rayos solares durante el tiempo que sea preciso.
Para iniciar el proceso de elevación, hay que tener en cuenta, en primer lugar, que la maniobra ha de realizarse con el
máximo cuidado, con el fin de que tanto la carga como las personas que intervengan, no sufran riesgo alguno.
Para ello, habrá que avisar de la operación y evitar que bajo la carga se encuentren personas, así como alejarse cuando
los medios de elevación se tensan, para evitar lesiones.
Para seleccionar el medio de elevación adecuado, hay que tener en cuenta los siguientes factores:
peso de la carga: es importante porque los medios de elevación no deben cargarse por encima de su carga de
trabajo.
Puntos de enganche: los puntos de anclaje deben ser capaces de absorber las fuerzas transmitidas por el ángulo
de inclinación.
Centro de gravedad de la carga: determina la posición del gancho de la grúa sobre la carga y con ello la longi -
tud y el ángulo de inclinación del medio de elevación.
Ángulo de inclinación del medio de elevación: el ángulo de inclinación no debe ser superior a 60º, los ángulos
de inclinación superiores no están permitidos.
Si se utiliza más de un medio de elevación para una elevación, éstos deben ser idénticos, dado que si el alarga-
miento de los medios de elevación no es el mismo, existe el riesgo de que se incline la carga.
Si las eslingas planas se utilizan por pareja, se aconseja la utilización de un balancín, con el fin de que la carga
se distribuya de forma regular en los ramales.
INSPECCIÓN Y MANTENIMIENTO
Los medios de elevación se deben inspeccionar antes y durante su utilización por si tuviesen defectos evidentes. Si cons-
tata defectos que puedan mermar la seguridad, debe retirar el medio de elevación de su uso.
Debe realizarse como mínimo una inspección anual por una persona cualificada, si bien dependiendo de las condiciones
de trabajo, podrían necesitarse más inspecciones.
Además, es conveniente inspeccionar las eslingas periódicamente en toda su extensión y preferiblemente antes de cada
maniobra, siendo muy conveniente desechar aquellas que presenten anomalías que puedan resultar peligrosas.
Las operaciones de inspección deben registrarse por medio de tarjetas o libretas de inspección.
Los medios de elevación se pueden reparar cuando:
Falta la etiqueta pero se conoce quien es el fabricante.
Tiene un corte transversal inferior al 10% de la anchura de la banda.
Sólo está dañado el refuerzo de la gaza.
Hay que tener en cuenta que la reparación sólo puede llevarse a cabo por el fabricante o persona autorizada por
el mismo.
FOR-AC-001
MANUAL PARA MANIOBRISTA
Sin embargo, deben dejar de utilizarse cuando:
Falta la etiqueta y se desconoce quien es el fabricante
El corte transversal es superior al 10% de la anchura de la banda.
La gaza está dañada.
La gaza está dañada por ácidos o lejías.
La funda de la eslinga redonda está dañada.
Se han producido daños a causa de los efectos del calor.
Los elementos de unión están deformados o deteriorados.
Las eslingas se retirarán del uso especialmente cuando se detecten fisuras, grietas, muescas, roturas o corrosión
en los terminales.
FOR-AC-001
MANUAL PARA MANIOBRISTA
2.4 NUDOS
Nudo de Abuelita Este es el llano o rizo pero pasando uno por arriba y el
otro por abajo(la cuerda oscura)
Nudo de Proa Un derivado del nudo llano, usado entre otras cosas
para atar los zapatos :-)
Nudo fácil doble Es el nudo fácil pero con doble cuerda. Tiene el mismo
nombre del anterior pero lo que varia es como se
hace!!!
Básicamente se cogen las dos puntas y se hace el
nudo!
FOR-AC-001
MANUAL PARA MANIOBRISTA
Nombre Gráfico Utilización
Margarita Este nudo sirve para acortar una cuerda o para reforzar
un pedazo que este picado. Si el nudo No esta tenso se
desata fácilmente
Ballestrinque Muy usado para unir una cuerda a un palo o para co-
menzar un amarre
Nudo de ocho do- Este sirve para lo mismo que el ocho sencillo, una apli-
ble cación conocida es para descensos con cuerda de segu-
ridad.
Nudo de ocho Para ajustar una cuerda a un agujero, para fabricar es-
caleras, se usa como corredizo(descensos) o tope
FOR-AC-001
MANUAL PARA MANIOBRISTA
Nombre Gráfico Utilización
FOR-AC-001
MANUAL PARA MANIOBRISTA
No utilizar nunca un estrobo que se haya esturado, ni un gancho que haya empezado a abrirse (cuando la abertura del
gancho excede 15% de lo normal, debe ser reemplazado), retirar el elemento defectuoso y notificar al supervisor para
que lo tenga marcado.
Si un estrobo del conjunto necesita reparación retirarlos todos.
Usar un estrobo con la capacidad adecuada para la carga a levantar, usar el factor de seguridad de 5. Nunca sobrecargar
el estrobo.
Distribuirla carga uniformemente entre varios ramales del estrobo, procurar que el ángulo entre los ramales y la vertical
sea lo mas pequeño posible, recuerde que el esfuerzo del cable aumenta cuando el ángulo es mayor.
Vigilar que los cables del estrobo no estén ensortijados ó retorcidos ni formen “cocas”.
Asegurar que la carga no sobrepase la capacidad de la grúa.
Cargar las botellas de gas comprimido solo en una canastilla, nunca amarrados directamente a un estrobo.
Centrar directamente sobre la carga pera impedir que se balancee al levantarla.
Asegurarse que la carga esté equilibrada.
Colgar la carga en la concavidad del gancho, nunca en la punta ó cerca de ella.
Cuando se carga ó descarga conservar las manos lejos de los puntos de enganche y de los cables.
Al mover la carga y guiarla usar siempre cables guías o vientos, no guiar la carga directamente con las manos.
Asegurarse antes de dar la señal de elevación, de que la carga este bien firme y advertir a todos que se alejen por si a
caso se balancea o se cae.
FOR-AC-001
MANUAL PARA MANIOBRISTA
2.6 CÓDIGO DE SEÑALES
FOR-AC-001
