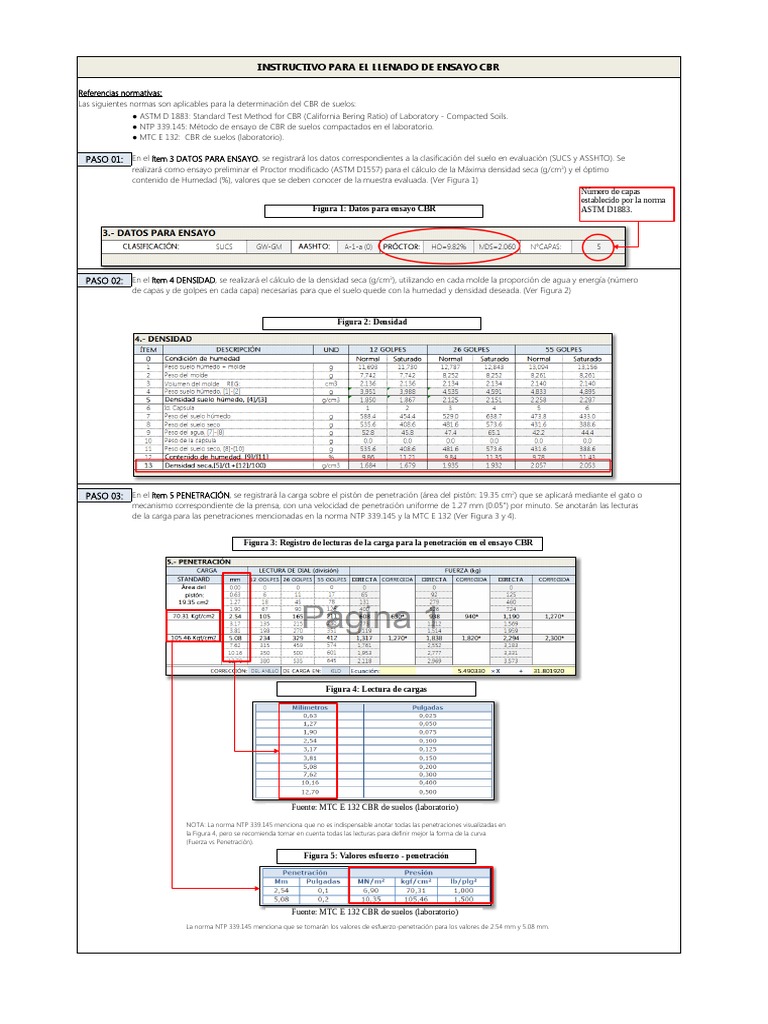

INSTRUCTIVO PARA EL LLENADO DE ENSAYO CBR

Referencias normativas:
Las siguientes normas son aplicables para la determinación del CBR de suelos:
● ASTM D 1883: Standard Test Method for CBR (California Bering Ratio) of Laboratory - Compacted Soils.
● NTP 339.145: Método de ensayo de CBR de suelos compactados en el laboratorio.
● MTC E 132: CBR de suelos (laboratorio).

PASO 01: En el ítem 3 DATOS PARA ENSAYO, se registrará los datos correspondientes a la clasificación del suelo en evaluación (SUCS y ASSHTO). Se
realizará como ensayo preliminar el Proctor modificado (ASTM D1557) para el cálculo de la Máxima densidad seca (g/cm3) y el óptimo
contenido de Humedad (%), valores que se deben conocer de la muestra evaluada. (Ver Figura 1)
Número de capas
establecido por la norma
Figura 1: Datos para ensayo CBR ASTM D1883.

PASO 02: En el ítem 4 DENSIDAD, se realizará el cálculo de la densidad seca (g/cm3), utilizando en cada molde la proporción de agua y energía (número
de capas y de golpes en cada capa) necesarias para que el suelo quede con la humedad y densidad deseada. (Ver Figura 2)

Figura 2: Densidad

PASO 03: En el ítem 5 PENETRACIÓN, se registrará la carga sobre el pistón de penetración (área del pistón: 19.35 cm2) que se aplicará mediante el gato o
mecanismo correspondiente de la prensa, con una velocidad de penetración uniforme de 1.27 mm (0.05") por minuto. Se anotarán las lecturas
de la carga para las penetraciones mencionadas en la norma NTP 339.145 y la MTC E 132 (Ver Figura 3 y 4).

Figura 3: Registro de lecturas de la carga para la penetración en el ensayo CBR

Figura 4: Lectura de cargas

Fuente: MTC E 132 CBR de suelos (laboratorio)

NOTA: La norma NTP 339.145 menciona que no es indispensable anotar todas las penetraciones visualizadas en
la Figura 4, pero se recomienda tomar en cuenta todas las lecturas para definir mejor la forma de la curva
(Fuerza vs Penetración).

Figura 5: Valores esfuerzo - penetración

Fuente: MTC E 132 CBR de suelos (laboratorio)

La norma NTP 339.145 menciona que se tomarán los valores de esfuerzo-penetración para los valores de 2.54 mm y 5.08 mm.
 INSTRUCTIVO PARA EL LLENADO DE ENSAYO CBR

Referencias normativas:
Las siguientes normas son aplicables para la determinación del CBR de suelos:
● ASTM D 1883: Standard Test Method for CBR (California Bering Ratio) of Laboratory - Compacted Soils.
● NTP 339.145: Método de ensayo de CBR de suelos compactados en el laboratorio.
● MTC E 132: CBR de suelos (laboratorio).

PASO 01: En el ítem 3 DATOS PARA ENSAYO, se registrará los datos correspondientes a la clasificación del suelo en evaluación (SUCS y ASSHTO). Se
realizará como ensayo preliminar el Proctor modificado (ASTM D1557) para el cálculo de la Máxima densidad seca (g/cm3) y el óptimo
contenido de Humedad (%), valores que se deben conocer de la muestra evaluada. (Ver Figura 1)
Número de capas
establecido por la norma
Figura 1: Datos para ensayo CBR ASTM D1883.

PASO 02: En el ítem 4 DENSIDAD, se realizará el cálculo de la densidad seca (g/cm3), utilizando en cada molde la proporción de agua y energía (número
de capas y de golpes en cada capa) necesarias para que el suelo quede con la humedad y densidad deseada. (Ver Figura 2)

Figura 2: Densidad

PASO 03: En el ítem 5 PENETRACIÓN, se registrará la carga sobre el pistón de penetración (área del pistón: 19.35 cm2) que se aplicará mediante el gato o
mecanismo correspondiente de la prensa, con una velocidad de penetración uniforme de 1.27 mm (0.05") por minuto. Se anotarán las lecturas
de la carga para las penetraciones mencionadas en la norma NTP 339.145 y la MTC E 132 (Ver Figura 3 y 4).

Figura 3: Registro de lecturas de la carga para la penetración en el ensayo CBR

Figura 4: Lectura de cargas

Fuente: MTC E 132 CBR de suelos (laboratorio)

NOTA: La norma NTP 339.145 menciona que no es indispensable anotar todas las penetraciones visualizadas en
la Figura 4, pero se recomienda tomar en cuenta todas las lecturas para definir mejor la forma de la curva
(Fuerza vs Penetración).

Figura 5: Valores esfuerzo - penetración

Fuente: MTC E 132 CBR de suelos (laboratorio)

La norma NTP 339.145 menciona que se tomarán los valores de esfuerzo-penetración para los valores de 2.54 mm y 5.08 mm.
PASO 04: Para el cálculo de la fuerza, en caso se utilizara una prensa digital, el valor de la fuerza se calculará y registrará de manera directa, ya que este
equipo trabaja con una celda que indica la FUERZA DIRECTA aplicada, es decir no se necesita realizar una corrección (en el formato de ensayo
CBR se especificará que la corrección se realizará mediante una CELDA-Ver Figura 6.a). Si se utilizara una prensa mecánica, el cálculo de la
fuerza se realizará a través de la ecuación de la fuerza indicada en el certificado de calibración vigente del anillo de carga, debido a que la
prensa mencionada trabaja con un anillo de carga que registra las lecturas de las fuerzas vs las deformaciones (en el formato del ensayo CBR
para la corrección se especificará ANILLO DE CARGA-Ver Figura 6.a)

La ecuación de fuerza presentada por el certificado de calibración del anillo de carga puede ser lineal o cuadrática. Esta ecuación es producto
de la gráfica Fuerza vs Deformación. En base a la gráfica, se determinan los coeficientes de regresión obtenidos que serán ingresados al formato
del ensayo CBR y serán actualizados de acuerdo a la renovación del certificado de calibración del anillo de carga, especificado en la "Matriz de
Vigencia de Calibración Frecuencia de Verificación" (ICC.MAT.GOP.0001.001).

𝐹𝑢𝑒𝑟𝑧𝑎=𝐴𝑋^2 + B𝑋 + C Ecuación de la fuerza en función de la deformación

Leyenda:
● A, B, y C: Coeficientes de regresión de la ecuación de fuerza del anillo de carga.
● X: Lecturas del dial a 12, 26 o 55 golpes registrados mediante el anillo de carga.
(Ver Figura 6.b)

Figura 6: Cálculo de la fuerza

6.c) Ejemplo: Aplicando la ecuación
de la fuerza tenemos:
Fuerza=5.490330x105 + 31.801920
Fuerza=608 kg

6.a) En la corrección se colocará ANILLO DE 6.b) Colocar los coeficientes de regresión

CARGA o CELDA, según corresponda. De visualizados en el certificado de calibración del
igual forma se registrará las unidades de la carga anillo de carga vigente.
KILO, LIBRA o NEWTON.

PASO 05: En base a los valores de la FUERZA DIRECTA (PASO 04), se genera la curva Fuerza vs Penetración. En la figura 7, se puede visualizar que los
puntos generan una curva parabólica y según la norma NTP 339.145, solo se realizará un nuevo origen corregido cuando la curva sea convexa y
presente puntos de inflexión.

Figura7: Curva Fuerza vs Penetración para 12 golpes (Ejemplo de aplicación)

Valores de la fuerza directa.

Línea de tangencia.

Línea de tendencia. Línea de tendencia.

7.a) Nuevo origen corregido

Como se puede observar en la Figura 7.a, la línea de tangencia no intersecta con el eje de las abscisas (penetración), es por ello que en este
caso el valor de corrección no aplica. En un segundo caso, si la curva presenta un punto de inflexión, la tangente en ese punto cortará el eje de
abscisas en otro punto (o corregido), que se toma como nuevo origen para la determinación de las presiones correspondientes a 2,54 y 5,08
mm.

PASO 06: De lanocurva,

intersecta inicia desde
de acuerdo el valor
a la norma 0. Por
ASTM ello, de
D 1883, acuerdo
tómese losavalores
la norma
de NTP 339.145,
esfuerzo se debe tomar
vs penetración para un
losnuevo
valoresorigen corregido.
de 2.54 mm y 5.08En mm.
la gráfica,
En la
el símbolo
gráfica X representa
(como el aplicación),
ejemplo de nuevo origen noque varía de
presenta acuerdo
valor al valor que
de corrección, por se
lo le asigne
tanto en la corrección
la penetración mediante
para una tanteo
presión (Ver kgf/cm
de 70.31 Figura 8)
2
es
2.54mm y para una presión de 105.46 kgf/cm2 es 5.08 mm. (Ver Figura 8)

Figura8: Penetración corregida

 En caso que la línea tangencial intersecte con el eje de abscisas, se insertará valores por tanteo en la celda de corrección, hasta que la "x"
intersecte con la línea tangencial, el valor obtenido será el nuevo origen corregido. (Ver Figura 8.1)

Figura 8.1: Nuevo origen corregido (ejemplo de aplicación)

PASO 07: La penetración se visualizará automáticamente en la gráfica Fuerza vs Penetración (Ver Figura 9.a y 9.b).
Para el cálculo de la fuerza corregida, se ingresarán los valores hasta que la recta horizontal de la fuerza intersecte a la curva de tendencia
("GRAFICA CBR") (Ver Figura 9.c).
Figura9: Gráfica Fuerza vs Penetración (Fuerza corregida)

9.c) Valores obtenidos por tanteo.

9.b) 5.08 mm= Penetración corregida a una

presión ejercida de 105.46 kgf/cm2.

9.a) 2.54 mm= Penetración corregida a una

presión ejercida de 70.31 kgf/cm2.

Una vez obtenido los valores de la Figura 9.c , estos se registrarán automáticamente en la columna de FUERZA CORREGIDA ("CBR" del formato
excel) (Ver Figura 10).

PASO 08: Repítase el PASO 04, 05, 06 y 07 para los cálculos realizados a 26 golpes y 55 golpes.

Figura10: Fuerza corregida

Fuerza corregida a 12 golpes.

Fuerza corregida a 26 golpes.

Fuerza corregida a 55 golpes.

PASO 09: La expansión, se calcula por la diferencia de lecturas del deformímetro antes y después de la inmersión. Este valor se refiere en tanto por ciento
con respecto a la altura de la muestra en el molde:
Figura 11: Cálculo del % de Expansión

Este valor debe ser verificado en el laboratorio y no se

modificará para la aplicación en el formato actual.

Fuente: MTC E 132: CBR de suelos (Laboratorio)

Leyenda
L1= Lectura inicial en mm.
L2= Lectura final en mm.
Nota: Cabe recalcar que la norma ASTM D 1883, menciona que para el cálculo de la expansión, se debe registrar la lectura, el día y la hora antes
del periodo de inmersión y después de 96 horas (4 días) de que la probeta se encuentre en agua.

En el ítem 6 EXPANSIÓN, se debe ingresar los valores de la lectura del dial a 12 golpes, 26 golpes, 55 golpes y la altura del molde. De esa forma
automáticamente de obtendrá los valores del % de expansión registrados en la columna de ALTURAS (%) (Ver Figura 12).
De acuerdo a la Figura 11, la altura no
Figura12: % de Expansión en ensayo CBR debe ser modificada.

PASO 10: En el ítem 7 RESULTADOS, la densidad seca promedio, en el formato actual se obtiene automáticamente del promedio de los valores de
densidad en condiciones normales y saturados obtenidos en ítem 4 DENSIDAD. (Ver Figura 13)
De los valores obtenidos en la curva corregida, se tomará los valores de la fuerza para las lecturas de 2.54 mm y 5.08 mm, en el formato actual
se calculará automáticamente los valores de la penetración , dividiendo las fuerzas corregidas por los esfuerzos de referencia 70.31 kgf/cm2 y
105.46 kgf/cm2 respectivamente, y multiplíquese por 100. ( Ver Figura 13)

Figura13: GRÁFICA DENSIDAD SECA vs CBR

Valores de penetración para 0.1" y 0.2"

representados en la gráfica.

PASO 11: Finalmente, se determinará el CBR para el 100% de la MDS y al 95% de la MDS. Mediante tanteo, se ingresarán los valores CBR hasta que la
recta horizontal de la densidad seca intersecte a las curvas de penetración (0.1" y 0.2") (Ver Figura 14). De igual forma, estos valores se
registrarán automáticamente en la presentación de la pestaña CBR. La NTP 339.145, nos indica que el valor del CBR FINAL reportada para el
suelo es la de 0.1" de penetración al 100% MDS. (Ver Figura 15).
Valores que deben ser
modificados hasta que se
Figura14: GRÁFICA DENSIDAD SECA vs CBR intersecte en la curva de la
densidad seca

Valores de intersección a la
curva de penetración.

Figura15: Resultado de ensayo CBR

 En el caso de que el valor del CBR FINAL, no cumpla con los requerimientos mínimos especificados en el Manual de Carreteras (EG-2016), el
formato excel presentará una alerta indicando el incumplimiento, por lo que se deberá revisar nuevamente la información y realizar la
corrección según sea el caso. (Ver Figura 16)

Figura16: Mensaje de alerta

Recomendaciones:
● La información presentada en los certificados de calibración de los anillos de carga, debe ser verificada, es decir, se recomienda generar la
ecuación de la fuerza con los patrones y deformaciones presentados en el certificados para verificar los coeficientes de regresión obtenidos.

● En el ítem 8 EQUIPOS DE MEDICIÓN, se debe registrar todos los equipos con sus códigos (ID) y n° de certificado: BALANZAS, HORNO,
ANILLO DE CARGA, DIAL DE PENETRACIÓN, PRENSA CBR y demás equipos utilizados durante el ensayo.
