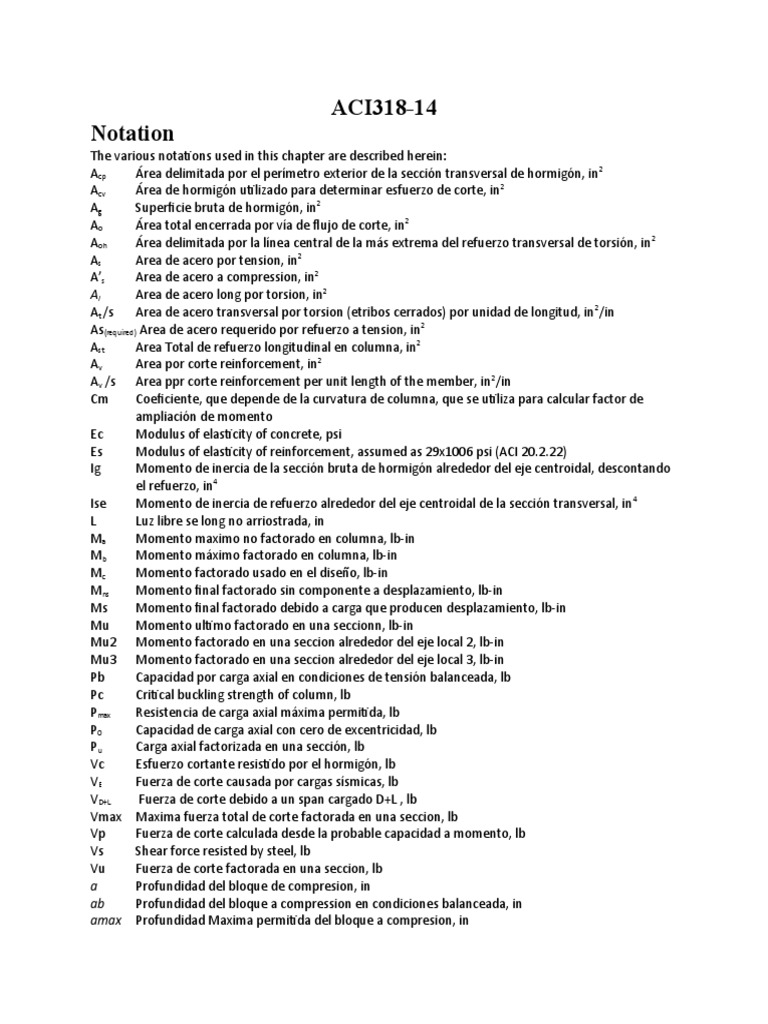

ACI318-14

Notation
The various notations used in this chapter are described herein:
Acp Área delimitada por el perímetro exterior de la sección transversal de hormigón, in 2
Acv Área de hormigón utilizado para determinar esfuerzo de corte, in 2
Ag Superficie bruta de hormigón, in2
Ao Área total encerrada por vía de flujo de corte, in 2
Aoh Área delimitada por la línea central de la más extrema del refuerzo transversal de torsión, in 2
As Area de acero por tension, in2
A’s Area de acero a compression, in2
Al Area de acero long por torsion, in2
At /s Area de acero transversal por torsion (etribos cerrados) por unidad de longitud, in 2/in
As(required) Area de acero requerido por refuerzo a tension, in 2
Ast Area Total de refuerzo longitudinal en columna, in 2
Av Area por corte reinforcement, in2
Av /s Area ppr corte reinforcement per unit length of the member, in 2/in
Cm Coeficiente, que depende de la curvatura de columna, que se utiliza para calcular factor de
ampliación de momento
Ec Modulus of elasticity of concrete, psi
Es Modulus of elasticity of reinforcement, assumed as 29x1006 psi (ACI 20.2.22)
Ig Momento de inercia de la sección bruta de hormigón alrededor del eje centroidal, descontando
el refuerzo, in4
Ise Momento de inercia de refuerzo alrededor del eje centroidal de la sección transversal, in 4
L Luz libre se long no arriostrada, in
Ma Momento maximo no factorado en columna, lb-in
Mb Momento máximo factorado en columna, lb-in
Mc Momento factorado usado en el diseño, lb-in
Mns Momento final factorado sin componente a desplazamiento, lb-in
Ms Momento final factorado debido a carga que producen desplazamiento, lb-in
Mu Momento ultimo factorado en una seccionn, lb-in
Mu2 Momento factorado en una seccion alrededor del eje local 2, lb-in
Mu3 Momento factorado en una seccion alrededor del eje local 3, lb-in
Pb Capacidad por carga axial en condiciones de tensión balanceada, lb
Pc Critical buckling strength of column, lb
Pmax Resistencia de carga axial máxima permitida, lb
P0 Capacidad de carga axial con cero de excentricidad, lb
Pu Carga axial factorizada en una sección, lb
Vc Esfuerzo cortante resistido por el hormigón, lb
VE Fuerza de corte causada por cargas sísmicas, lb
VD+L Fuerza de corte debido a un span cargado D+L , lb
Vmax Maxima fuerza total de corte factorada en una seccion, lb
Vp Fuerza de corte calculada desde la probable capacidad a momento, lb
Vs Shear force resisted by steel, lb
Vu Fuerza de corte factorada en una seccion, lb
a Profundidad del bloque de compresion, in
ab Profundidad del bloque a compression en condiciones balanceada, in
amax Profundidad Maxima permitida del bloque a compresion, in
b Ancho del elemento, in
bf Ancho efectivo del ala (T-Beam section), in
bw Ancho del alma (T-Beam section), in
c Profundidad del eje neutro, in
cb Profundidad del eje neutron en condiciones balanceadas, in
d Distancia desde la cara a compression hasta el acero de refuerzo en tension, in
d′ Recubrimiento al centro del refuerzo longitudinal proximo, in
ds Espesor de la losa (T-Beam section), in
f ‘c Calidad del concreto a la compresion, psi
fy Cedencia del acero de refuerzo a tension, psi.
fyt Cedencia del acero del refuerzo a corte, psi.
h Profundidad total de una sección de la columna, in
k Factor de longitud efectiva
Pcp Perímetro exterior de la sección transversal de hormigón, in
Ph Perímetro de la línea central al exterior del refuerzo transversal de torsión, in
r Radio de giro de la sección de la columna, in
α Factor de sobre resistencia de acero de refuerzo
λ Factor de modificación que refleja las propiedades mecánicas reducidas de hormigón ligero,
todo en relación con el concreto de peso normal de la misma resistencia a la compresión.
β1 Factor para la obtención de profundidad del bloque de compresión en el hormigón
βdns Valor absoluto de la relación de máxima de la carga muerta axial factorada con la máxima carga
axial total factorada
δs Factor de ampliación de Momento en pórticos no arriostrados contra desplazamiento lateral
causado por cargas de gravedad y lateral
δns Factor de ampliación Momento para pórticos arriostrados contra desplazamiento lateral, refleja
los efectos de la curvatura entre los extremos del elemento en compresion
εc Esfuerzo en concreto
εc, max Máxima tensión de compresión utilizable permitido en hormigón en fibras extrema (0.003in/in)
εs Esfuerzo en acero de refuerzo
εs, min La tensión mínima a la tracción permitida en las barras de refuerzo de acero en resistencia
nominal para el comportamiento tensión controlada (0.005 in/in)
φ Strength Factor de reducción

Design Load Combinations

Las combinaciones de carga de diseño son las diferentes combinaciones de los casos de respuesta
prescritos para los que la estructura se va a comprobar. El programa crea una serie de combinaciones de
carga de diseño por defecto para un diseño de estructura de hormigón. Los usuarios pueden añadir sus
propias combinaciones de carga de diseño, así como modificar o eliminar las combinaciones de carga de
diseño por defecto del programa. Un número ilimitado de combinaciones de carga de diseño se puede
especificar.

Para definir una combinación de carga de diseño, sólo tiene que especificar uno o más casos de
respuesta, cada uno con su propio factor de escala. Los factores de escala se aplican a las fuerzas y
momentos de los casos de carga para formar las fuerzas de diseño factorizadas y momentos para cada
combinación de carga de diseño. Hay una excepción a la anterior. Para las combinaciones de análisis
modal espectral, cualquier correspondencia entre los signos de los momentos y cargas axiales se pierde.
El programa utiliza ocho combinaciones de carga de diseño para cada uno de tal combinación de carga
especificada, invirtiendo el signo de las cargas axiales y momentos en direcciones mayores y menores.

Como ejemplo, si una estructura se somete a carga muerta, D, y la carga en viva, L, solamente, la
comprobación de diseño ACI 318-14 puede necesitar combinación de carga un diseño solamente, a
saber, 1,2D + 1,6L. Sin embargo, si el estructura está sometida al viento, sismo, u otras cargas, se
pueden requerir numerosas combinaciones de carga de diseño adicionales.

El programa permite a los factores de reducción de carga en vivo que se aplicarán a las fuerzas en los
miembros del caso de carga viva reducibles en una base miembro por miembro para reducir la
contribución de la carga viva a las respuestas factorizadas.

Las combinaciones de carga de diseño son las diversas combinaciones de los casos de carga para la que
la estructura necesita ser comprobada. Para que este código, si una estructura es sometida a carga
muerta (D), en carga viva (L), patrón viva (PL), el viento (W), sismo (E), y de nieve (S), y teniendo en
cuenta que las fuerzas del viento y sismo son reversibles, pueden necesitar las siguientes combinaciones
de carga que definirse (ACI 5.3.1, Tabla 5.3.1, R5.3.1; ASCE 07.10 2.3.2):

1.4D (ACI 5.3.1a)

1.2D + 1.6L + 0.5Lr (ACI 5.3.1b)
1.2D + 1.0L + 1.6Lr (ACI 5.3.1c)
1.2D + 1.6(0.75 PL) + 0.5Lr (ACI 5.3.1b, 6.4)
1.2D + 1.6L + 0.5S (ACI 5.3.1b)
1.2D + 1.0L + 1.6S (ACI 5.3.1c)
0.9D ± 1.0W (ACI 5.3.1f)
1.2D + 1.0L + 0.5Lr ± 1.0W (ACI 5.3.1d)
1.2D + 1.6Lr ± 0.5W (ACI 5.3.1c)
1.2D + 1.6S ± 0.5W (ACI 5.3.1c)
1.2D + 1.0L + 0.5S ± 1.0W (ACI 5.3.1d)

0.9D ± 1.0E (ACI 5.3.1g)

1.2D + 1.0L + 0.2S ± 1.0E (ACI 5.3.1e)

Estas son también las combinaciones de carga de diseño por defecto en el programa cada vez que se
utiliza el código ACI 318-14. También, consulte la Sección 2.2 Efectos de Carga Sísmica cuando se
incluyen los efectos especiales de carga sísmica que modifican los factores de escala por carga muerta y
sismo. El usuario debe utilizar otras combinaciones de carga de diseño apropiado si otros tipos de cargas
están presentes. PL es la carga viva multiplicado por el factor de patrón de carga viva. El patrón de factor
de carga en viva se puede especificar en las Preferencias.
Factores de reducción de carga viva se pueden aplicar a las fuerzas en los miembros de los análisis de
carga viva sobre una base miembro por miembro para reducir la contribución de la carga viva a la carga
factorizada.
Al utilizar este código, el programa asume que un análisis P-Delta se ha realizado.
Limits on Material Strength
La resistencia a la compresión de hormigón, f'c, no debe ser inferior a 2.500 psi o 175kg/cm 2
(ACI19.2.1.1, TABLA 19.2.1.1). El límite superior de la resistencia a la fluencia de refuerzo, fy, se toma
como 80 ksi o 5624.456kg/cm2 (ACI 9.4) y el límite superior de la resistencia al corte de refuerzo, fyt, se
toma como 80 ksi o 5624.456kg/cm2 (ACI 21.2.2.4a, Tabla 20.2.2.4a).

ETABS no hace cumplir los límites de resistencia del material superior de flexión y cortante de cálculo de
vigas, columnas y losas o para el diseño de torsión de las vigas. Sin embargo, para sistemas sísmicos
especiales, el límite superior para fy debe ser tomado como 60 ksi o 4218.342Kg/cm2 (ACI Tabla
20.2.2.4a). También, para sistemas sísmicos especiales o para vigas de todos los tipos de pórticos, donde
la torsión es significativo, fyt debe limitarse a 60 ksi o 4218.342Kg/cm2 (ACI Tabla 20.2.2.4a). Las
resistencias de los materiales de entrada se toman como los límites superiores si son definidas en las
propiedades del material como siendo mayor que los límites. El usuario es responsable de asegurar que
la resistencia mínima y mínima se cumple.

Column Design
ETABS se puede utilizar para comprobar la capacidad de la columna o el diseño de columnas. Si la
geometría de la configuración de la barra de refuerzo de cada sección de la columna de hormigón se ha
definido, el programa comprobará la capacidad de la columna. Por otra parte, el programa puede
calcular la cantidad de refuerzo requerido para diseñar la columna en función de la configuración
proporcionada barra de refuerzo. Los requisitos de refuerzo se calculan o controlados en un número
definido por el usuario de verificación estaciones / diseño a lo largo de la longitud de la columna. El
procedimiento de diseño para las columnas de hormigón armado de la estructura implica los siguientes
pasos:

 Generar superficies de interacción axial ferza y mto biaxial para todos los diferentes tipos de
sección de concreto del modelo. Un diagrama típico de interaccion biaxial se muestra en la
Figura 3-1. Para el refuerzo a ser diseñado, el programa genera las superficies de interacción
para la gama de refuerzo permisible: 1 a 8 % para Pórticos Ordinarios e Intermedio a Momento
(ACI 10.6.1.2) y del 1 al 6 % para Pórticos Especiales a Momento (ACI 18.7. 4.1).
 Calcular la relación de la capacidad o el área de refuerzo requerida para la fuerza axial
factorizada y momentos biaxiales (o uniaxial) de flexión obtenidos a partir de cada combinación
en cada estación de carga de la columna. El ratio de capacidad objetivo se toma como el límite
de factor de utilización al calcular el área de refuerzo requerida.
 Diseñar el refuerzo de cortante columna.

Las tres secciones siguientes se describen en detalle los algoritmos asociados a este proceso.

Generation of Biaxial Interaction Surfaces

El volumen interacción capacidad de la columna se describe numéricamente por una serie de puntos
discretos que se generan en la superficie de falla interacción tridimensional. Además de la compresión
axial y flexión biaxial, la formulación permite para la tensión axial y consideraciones flexión biaxial. Una
superficie de interacción típica se muestra en la Figura 3-1.

Figure 3-1 A typical column interaction surface

Las coordenadas de estos puntos se determinan mediante la rotación de un plano de tension lineal en
tres dimensiones en la sección de la columna, como se muestra en la Figura 3-2. El diagrama de tensión
lineal limita la deformación máxima de concreto, εc, en el extremo de la sección, a 0.003 (ACI 22.2.2.1).
La formulación se basa consistentemente en los principios generales de diseño de resistencia a la rotura
(ACI 22.2).

La tensión en el acero está dada por el producto de la tensión de acero y el módulo de elasticidad, εsEs,
y se limita a la tensión de fluencia del acero, fy (ACI 22.2.3.1, 20.2.2.1, R20.2.2.1). El área asociada con
cada barra de refuerzo es asumido para ser colocado en la ubicación real del centro de la barra, y el
algoritmo no asume ninguna simplificación adicional con respecto a la distribución del área de acero
sobre la sección transversal de la columna, como se muestra en la Figura 3-2.
 Figure 3-2 Idealized strain distribution for generation of interaction surface
El bloque de esfuerzo de compresión de hormigón se supone que es rectangular, con un valor de
esfuerzo de 0.85f'c (ACI 22.2.2.4.1), como se muestra en la Figura 3-3.

Figure 3-3 Idealization of stress and strain distribution in a column section

El algoritmo de la interacción proporciona una corrección para tener en cuenta el área de concreto que
es desplazado por el refuerzo en la zona de compresión. La profundidad del bloque rectangular
equivalente, a, se toma como:
a = β1 c (ACI22.2.2.4.1)
donde “c” es la profundidad del bloque de esfuerzos por deformación a la compresión y,

FACTOR φ
El efecto del factor de reducción de fuerza, φ, se incluye en la generación de la superficie de interacción.
El valor de φ utilizado en el diagrama de interacción varía de compresión controlada φ a tensión
controlada φ sobre la base de la tensión máxima de tracción en el refuerzo en el borde extremo, εt (ACI
21.2.1, 21.2.2, 21.2.1 Tabla, Tabla 21.2 0.2).
Compresión controlada: Secciones se consideran compresión controlada cuando la deformación por
tracción en el acero de tensión extrema es igual o menor que el límite de deformación a compresión
controlada en el momento que el hormigón en compresión alcanza su límite de deformación supuesta
de εc.max, es 0,003. El límite de deformación por compresión controlada es la deformación por tracción
en el refuerzo en la condición por deformación equilibrada, que se toma como la deformación elástica
del acero de refuerzo, fy/E (ACI 21.2.2.1 Tabla 21.2.2)
Tensión controlada: Las secciones son tensión controlada cuando la deformación por tracción en el
acero de tensión extrema es igual o superior a 0.005, tal como el hormigón en compresión alcanza su
límite de deformación supuesta de 0.003 (Tabla 21.2.2, Fig R21.2.26).
Secciones Intermedias: Secciones con εt entre los dos límites se consideran en una región de transición
entre la compresión controlada y las secciones de tensión controlada (Tabla 21.2.2,Fig R21.2.26).

Cuando la sección es controlada por tensión, se utiliza un factor φ para el control de dicha tensión.
Cuando la sección es controlada por compresión, se utiliza un factor φ para el control de dicha
compresión. Cuando la sección se encuentra dentro de la región de transición, se interpola linealmente
φ entre los dos valores (ACI 21.2.2, 21.2.2 Tabla), como se muestra en el siguiente:

φ=0.90 para las secciones de tensión controlada

φ=0.75 para las secciones de columna con refuerzo en espiral
φ=0.65 para las secciones de columna con refuerzo en estribo
Los valores por defecto para φc y φt son proporcionados por el programa, pero se pueden sobrescribir
mediante las Preferencias.
La carga máxima a la compresión axial se limita a φ P n, max, donde:
φPn,max = 0.85φPo, spiral
φPn(max) = 0.80φPo, tied
Donde:
φPo = 0.85f’c (Ag − Ast) + fy Ast
En el calculo de φPn,max, the φ se usa para compresión controlada. Como limite de fy= 80,000 psi (ACI
Table 21.2.2). Si fy ≤ 80,000 psi
Si fy de entrada es mayor que el límite anterior, fy se establece igual al valor límite durante los cálculos.

Calculate Column Capacity Ratio

La relación de capacidad de la columna se calcula para cada combinación de carga de diseño en cada
estación de salida de cada columna. Los siguientes pasos están involucrados en el cálculo de la relación
de capacidad de una columna particular para una combinación de carga de diseño en particular en una
localización particular:
 Determinar los momentos por coeficientes y las fuerzas de los casos de carga y los factores de
combinación de carga especificados para encontrar: Pu, MU 2 y Mu3.
 Determinar los factores de amplificación momento para los momentos de columna.
 Aplicar los factores de amplificación momento para los momentos por coeficientes. Determinar
si el punto, definido por la carga axial y momento biaxial, se encuentra dentro del volumen de
interacción.
Los momentos factorizadas y factores de ampliación correspondientes dependen de la identificación de
la columna individual, ya sea con desplazamiento o sin desplazamiento.
Las tres secciones siguientes se describen en detalle los algoritmos asociados a ese proceso.

Determinar Momentos factoring y Fuerzas

Las cargas para una combinación de carga de diseño particular, se obtienen mediante la aplicación de
los factores correspondientes a todos los casos de carga, dando Pu, MU 2 y Mu3. Los momentos
factorizadas se incrementan aún más, si es necesario, para obtener excentricidades mínimo de (0,6 +
0.03h) pulgadas, donde h es la dimensión de la columna en la dirección correspondiente (ACI 6.6.4.5.4).
La excentricidad mínima se aplica en una sola dirección a la vez. Los momentos mínimos excentricidad
se amplifican los efectos de segundo orden (6.6.4.5.4 ACI, R6.6.4.5.4).
Determine Moment Magnification Factors
Los factores de amplificación momento se calculan por separado para acciones que causan
desplazamiento (efecto global de estabilidad), δs, y sin desplazamiento (efecto estabilidad columna
individual), δns. Además, los factores de ampliación momento en las direcciones principales y
secundarias son, en general, diferente (ACI 6.6.4.1, R6.6.4.1).
El momento obtenido a partir del análisis se divide en dos componentes: Desplazamiento Ms y los sin
desplazamiento Mns. Los componentes que causan desplazamiento se identifican por la "s" subíndice.
Los momentos que tienen componente causados por desplazamiento es principalmente por las cargas
laterales y están relacionados con la causa de desplazamiento lateral. Los componentes que no causan
desplazamiento, se identifican por los subíndices "ns", son causados principalmente por carga de
gravedad.
Para las columnas individuales o columna miembros, los momentos magnificados alrededor de dos ejes
en cualquier estación de una columna pueden ser obtenidos como:
 M = Mns +δs Ms

El factor δs, es el factor de ampliación momento para momentos por causa de desplazamiento lateral. El
programa toma este factor como: 1, porque los momentos de componentes Ms y Mns se supone que
son obtenidos a partir de un análisis de segundo orden elástica (P-Δ) (ACI 6.6.4.4.3, R6.6.4.4.3). Para
obtener más información sobre el análisis de P-Δ, consulte el Apéndice A.
Para el análisis de P-Δ, la combinación de análisis debe corresponder a una carga de 1.2(carga muerta) +
1,6(carga viva) (ACI 5.3.1). Ver también White y Hajjar (1991). El usuario deberá utilizar los factores de
reducción para los momentos de inercia en el programa como se especifica en el ACI 6.6.3.1.1 y 6.6.3.1.2
ACI. En el momento de la reducción de la inercia de carga lateral sostenida implica un factor β ds (ACI
10.10.4.2). Este βds para pórticos con desplazamiento en el análisis de segundo orden es diferente de la
que se define más adelante para la ampliación de momento por no desplazamiento (ACI 6.6.4.6.2,
R6.6.4.6.2, 6.6.4.4.4, 6.6.3.1.1). El momento predeterminado del factor de inercia en este programa es:
1.
Los momentos calculados se amplifican aún más para el efecto estabilidad columna individual (ACI
6.6.4.5.1) por el factor de ampliación momento non-sway, δns, como sigue:
Mc = δnsM
Mc es el momento factorizada para ser utilizado en el diseño.
El factor de ampliación momento nonsway, δns, asociados con la dirección mayor o menor de la
columna está dada por:

Ma y Mb son los momentos en los extremos de la columna, y Mb es numéricamente mayor que Ma.
Ma /Mb es negativa para una sola flexión curvatura y positivo para doble curvatura de flexión.
La expresión anterior de Cm es válida si no hay carga transversal aplicada entre los soportes. Si carga
transversal está presente en la luz, o la longitud se sobrescribe, Cm = 1. El usuario puede sobrescribir Cm
de manera objeto por objeto.

k se toma de forma conservadora como 1; Sin embargo, el programa permite al usuario sobrescribir este
valor (ACI 6.6.4.4.2). lu es la longitud sin soporte de la columna de la dirección de flexión considerado.
Las dos longitudes no arriostrados son l 22 y l33, que corresponde a la inestabilidad en las direcciones
menores y mayores del objeto, respectivamente, como se muestra en la Figura B-1 en el Apéndice B.
Estas son las longitudes entre los puntos de apoyo del objeto en las direcciones correspondientes.
Consulte el Apéndice B para obtener más información acerca de cómo el programa determina
automáticamente las longitudes no arriostrado. El programa permite a los usuarios sobrescribir las
relaciones de longitud sin soporte, que son las razones de las longitudes no arriostrados para los ejes de
flexión mayores y menores de la longitud total miembro.
EIeff está asociado con una dirección de la columna particular:

El factor de ampliación, δns, debe ser un número positivo y mayor que uno. Por lo tanto, Pu debe ser
menor que 0.75Pc. Si Pu se encuentra para ser mayor o igual a 0.75Pc, se declara una condición de falla.
Los cálculos anteriores se llevan a cabo para las direcciones principales y secundarias por separado.
Eso significa que δn, δns, Cm, k, lu, EI, y Pc asumen diferentes valores para las direcciones mayores y
menores de flexión.
Si los supuestos del programa no son satisfactorios para un miembro concreto, el usuario puede
especificar explícitamente los valores de δn y δns.
Momentos de inercia, I
Vigas …………………………………………….......................................................................... 0.35 Ig
Columnas ……………………………………………................................................................... 0.70 Ig
Muros – no agrietados ………..………………………………..………………................................ 0.70 Ig
– agrietados................................................................................................. 0.35 Ig
Placas planas y losas planas ……………………………………………………………….…................... 0.25 Ig
Área.......................................................................................................................... 1.0 Ag

DETERMINACION DE RATIO
Como una medida de la condición de estrés de la columna, se calcula una relación de capacidad. La
relación de capacidad es, básicamente, un factor que da una indicación de la condición de estrés de la
columna con respecto a la capacidad de la columna.
Antes de entrar en el diagrama de interacción para comprobar la capacidad de la columna, los factores
de aumento momento se aplican a las cargas factorizadas obtener Pu, Mu2 y Mu3. El punto (Pu, Mu2,
Mu3) se coloca entonces en el espacio de interacción se muestra como el punto L en la Figura 3-4. Si el
punto se encuentra dentro del volumen de interacción, la capacidad de la columna es adecuada. Sin
embargo, si el punto se encuentra fuera del volumen de interacción, la columna esta sobreesforzado.
Esta relación de capacidad se logra trazando el punto L y determinar la ubicación del punto C. El punto C
se define como el punto donde la línea de OL (si se extendía hacia el exterior) se cruzará la superficie de
falla. Este punto se determina por interpolación lineal tridimensional entre los puntos que definen la
superficie de falla, como se muestra en la Figura 3-4. La relación de capacidad, CR, está dada por la
relación OC/ OL.
 Si OL = OC (o CR = 1), el punto se encuentra en la superficie de interacción y la columna se hizo
hincapié a la capacidad.
 Si OL <OC (o CR <1), el punto se encuentra dentro del volumen de interacción y la capacidad de
la columna es adecuada.
 Si OL> OC (o CR> 1), el punto se encuentra fuera del volumen interacción y la columna es
estresado.
El máximo de todos los valores de CR calculados a partir de cada combinación de carga de diseño se
informa para cada estación de verificación de la columna junto con el control de la PU, MU2 y conjunto
Mu3 y asociado nombre de combinación de carga de diseño.

Design Column Shear Reinforcement

El refuerzo de corte está diseñado para cada combinación de diseño en eje mayor y menor de las
direcciones de la columna. Los siguientes pasos están involucrados en el diseño por corte de refuerzo
para una columna en particular para una combinación de carga de diseño en particular como resultado
de las fuerzas de corte en una dirección particular:
Determinar las fuerzas por coeficientes que actúan sobre la sección, Pu y Vu. Tenga en cuenta que es
necesaria la PU para el cálculo de Vc.
 Determinar la fuerza de corte, Vc, que puede ser resistido solo por el hormigón.
 Calcular el acero de refuerzo necesario para llevar el equilibrio.
-Para pórticos intermedios (diseño sísmico), el diseño POR CORTE de las columnas se basa en la más
pequeña de las dos condiciones siguientes:
a) El Corte asociado con el desarrollo de los momento nominales resistente de las columnas en c
ada extremo restringida de la longitud no arriostrada (ACI18.4.3.1a),
 b) El cortante máximo obtenido a partir de combinaciones de carga de diseño que incluyen
carga sísmica (E), con E aumentado en un factor de Ωo (ACI 18.4.3.1b).
-Para Pórticos especial a momento (diseño sísmico), el diseño por corte de las columnas se basa en la
fuerza máxima probable al final de cada miembro o el cortante máximo obtenido a partir de
combinaciones de carga de diseño que incluyen carga sísmica (E) (ACI 18.7.6.1. 1).
- Para Pórticos Ordinario a Momento que tienen una relación de dimensión de altura libre de 5 o menos
y que se les asigna una Categoría Sísmica de Diseño B o superior, están diseñados para la fuerza de corte
cuya capacidad es de conformidad con ACI 18.3.3 además de factorizar la fuerza de corte (IBC 1901,2,
ACI 18.3.3). En este caso, la fuerza de corte de diseño Vu se toma como el menor de los dos casos
siguientes:
a) El corte asociado con el desarrollo del momento nominal resistente de la columna en cada
extremo restringido de la longitud no arriostrada.
La resistencia a la flexión columna se calcula para la fuerza axial factorizada, en consonancia con
la dirección de las fuerzas laterales considerados, que resulta en la resistencia a la flexión más
alta (ACI 18.3.3a).
b) El esfuerzo cortante máximo obtenido a partir de combinaciones de carga de diseño que
incluyen carga sísmica (E), con ΩoE sustituido por E (ACI 18.3.3b)
Nota Importante:
Efectos de las fuerzas axiales sobre las capacidades de momento la columna se incluyen en la
formulación para los tres casos mencionados anteriormente.
Las tres secciones siguientes se describen en detalle los algoritmos asociados a este proceso.
DETERMINAR FUERZAS SECCIÓN
 En el diseño de la armadura de cortante en columna de un Pórtico Ordinaria a Momento en
estructura de hormigón, las fuerzas de una combinación de carga de diseño en particular, es
decir, la fuerza de la columna axial, Pu, y la fuerza de corte en columna, Vu, en una dirección
particular se obtienen factorando los casos de carga con los correspondientes factores de
combinación de carga de diseño.
 En el diseño por corte de Pórticos especial a momento (es decir, el diseño sísmico), la capacidad
de corte de la columna se comprueba la capacidad de esfuerzo cortante, además del requisito
en un Pórtico Ordinaria a Momento. La fuerza de corte de la capacidad en la columna, Vu, se
determina de la consideración de las fuerzas máximas que se pueden generar en la columna.
Dos capacidades diferentes de corte se calculan para cada dirección (eje mayor y eje menor). El
primero se basa en la fuerza máxima momento probable de la columna, mientras que el
segundo se calcula a partir de los máximos momento probables resistente de las vigas que se
forma el pórtico con la columna. La resistencia de diseño se toma como el mínimo de estos dos
valores, pero nunca menos que el esfuerzo cortante factorizada obtenido a partir de la
combinación de carga de diseño.
En el cálculo de la capacidad a corte de la columna, Vec, la resistencia a la flexión máxima probable en los
dos extremos de la columna se calcula para la carga axial factorizada existente. Rotación horaria de la
articulación en un extremo y el giro hacia la izquierda asociada de la otra articulación produce una sola
fuerza de corte.

La situación inversa produce otra capacidad por fuerza de corte, y ambas situaciones se comprueban,
con el máximo de estos dos valores se toma como la Vec.

Para cada combinación de carga de diseño, la carga axial factorizada, P u, es calculada. Entonces, las
máximas fuerzas probables de momento positivo y negativo, M pr+ y Mpr- de la columna en una dirección
particular bajo la influencia de la fuerza axial Pu se calculan utilizando el diagrama de interacción
uniaxial en la dirección correspondiente. Entonces la capacidad por fuerza de corte se obtiene mediante
la aplicación de calcular el máximo probable de momento resistente último en los dos extremos de la
columna que actúan en dos direcciones opuestas. Por lo tanto, Vec es el máximo de Ve1c y Ve2c.

MI+,MI- = Positivas y negativas máximas momento resistente probables (M pr+,Mpr-) en el extremo I de la

columna usando un valor de tensión de fluencia del acero de αfy y sin factor de reducción (φ =
1,0).
MJ+,MJ-= Positivas y negativas máximas momento resistente probables (M pr+,Mpr-) en el extremo J de la
columna usando un valor de tensión de fluencia del acero de αfy y sin factor de reducción (φ =
1,0).
L= distancia libre de la columna.

Los máximos momento resistente probables se determinan utilizando un factor de reducción de

resistencia de 1,0 y la tensión de acero de refuerzo igual a αfy, donde α se fija igual a 1,25 (ACI
18.7.6.1.1, R18.7.6.1.1, Fig. R18.6.5 ). Si la sección de la columna se identifica como una sección para ser
revisado, se utiliza el refuerzo especificado por el usuario para la curva de interacción. Si se identifica
como una sección de columna para ser diseñado, la envolvente de refuerzo área se calcula después de
completar el diseño de flexión (P-M-M) de la columna. Esta envolvente de la zona de refuerzo se utiliza
para la curva de interacción.
Si la sección de la columna es una sección variable (no prismática), se utilizan las secciones transversales
en los dos extremos, junto con el acero de refuerzo o la envolvente de refuerzo para los casos donde se
seleccione por check o por diseño respectivamente, especificado por el usuario. Si el usuario puede
sobrescribe el factor de longitud, porque se utiliza la longitud del tramo completo. Sin embargo, si el
factor de longitud no se sobrescribe por el usuario, se utilizará la longitud de la luz libre. En este último
caso, se utilizará el máximo de las capacidades a momento tanto negativos y positivos para calcular las
capacidades de momento positivo y negativos en la determinación de la capacidad por corte.
En el cálculo de corte la capacidad de la columna en base a la resistencia a la flexión de las vigas que se
forma el portico Veb, el programa calcula las máximas probables de momento resistente positivo y
negativo de cada viga de portico en el joint superior de la columna. A continuación, la suma de los
momentos de la viga se calcula como una resistencia a la rotación en el joint. Ambas rotaciones en
sentido horario y en sentido antihorario se consideran por separado, así como la rotación del joint, tanto
en dirección del eje mayor y eje menor de la columna. La fuerza de corte en la columna se determina
suponiendo que el punto de inflexión se produce a mitad del tramo de las columnas encima y por
debajo del joint. Los efectos de las inversiones de carga se analizan y el diseño se basa en la máximo
corte obtenidos en el joint de los dos casos.

Para el diseño especial del capítulo momento, si la fuerza de compresión axial factorizada, Pu,
incluyendo el efecto del terremoto, es pequeño (Pu <fc 'Ag 20), si la fuerza de la contribución de
cizalladura del terremoto, VE, es más de la mitad del máximo total factorizada fuerza de corte Vu (VE ≥
0.5Vu) sobre la longitud del miembro, y si la estación está dentro de un Mín distancia desde la cara de la
junta, entonces la capacidad de hormigón Vc se toma como cero (ACI 18.7.6.2.1). Tenga en cuenta que
para el diseño de cizalla capacidad, VE se considera ser aportado exclusivamente por los terremotos, por
lo que la segunda condición se cumple automáticamente. La he longitud se toma como la anchura de la
sección, un sexto de la luz libre de la columna, o 18 en, el que sea mayor (ACI 18.5.7.1).
