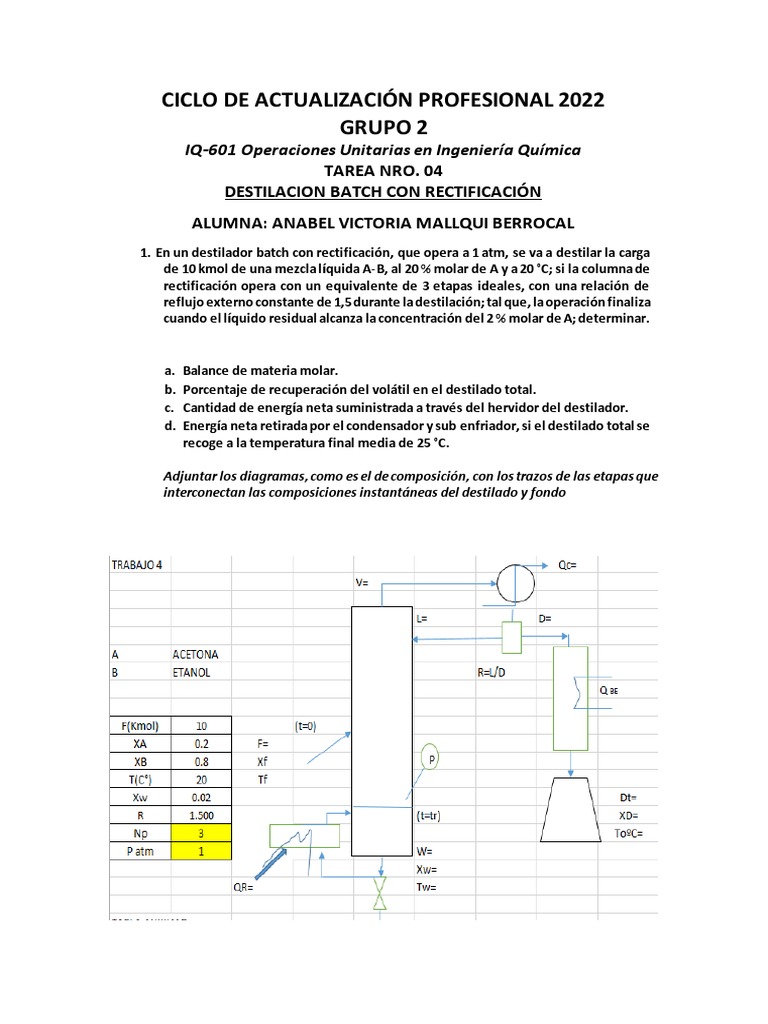

CICLO DE ACTUALIZACIÓN PROFESIONAL 2022

GRUPO 2
IQ-601 Operaciones Unitarias en Ingeniería Química
TAREA NRO. 04
DESTILACION BATCH CON RECTIFICACIÓN
ALUMNA: ANABEL VICTORIA MALLQUI BERROCAL
1. En un destilador batch con rectificación, que opera a 1 atm, se va a destilar la carga
de 10 kmol de una mezcla líquida A-B, al 20 % molar de A y a 20 °C; si la columna de
rectificación opera con un equivalente de 3 etapas ideales, con una relación de
reflujo externo constante de 1,5 durante la destilación; tal que, la operación finaliza
cuando el líquido residual alcanza la concentración del 2 % molar de A; determinar.

a. Balance de materia molar.

b. Porcentaje de recuperación del volátil en el destilado total.
c. Cantidad de energía neta suministrada a través del hervidor del destilador.
d. Energía neta retirada por el condensador y sub enfriador, si el destilado total se
recoge a la temperatura final media de 25 °C.

Adjuntar los diagramas, como es el de composición, con los trazos de las etapas que
interconectan las composiciones instantáneas del destilado y fondo
SISTEMA ACETONA – ETANOL.

T K° TC° P atm X Y
351.459 78.309 1 0.00 0.00
348.326 75.176 1 0.05 0.16
345.765 72.615 1 0.10 0.28
343.646 70.496 1 0.15 0.37
341.868 68.718 1 0.20 0.44
340.357 67.207 1 0.25 0.50
339.052 65.902 1 0.30 0.55
337.912 64.762 1 0.35 0.60
336.901 63.751 1 0.40 0.64
335.993 62.843 1 0.45 0.67
335.168 62.018 1 0.50 0.70
334.410 61.260 1 0.55 0.73
333.707 60.557 1 0.60 0.76
333.049 59.899 1 0.65 0.79
332.428 59.278 1 0.70 0.82
331.841 58.691 1 0.75 0.85
331.282 58.132 1 0.80 0.87
330.750 57.600 1 0.85 0.90
330.244 57.094 1 0.90 0.93
329.764 56.614 1 0.95 0.97
329.310 56.160 1 1.00 1.00

TABLA AUXILIAR

Y(V.asumido) Ø=Y/(1+R) X (grafico) g(x)=1/(y-X)

0.98 0.392 0.216 1.31
0.96 0.384 0.175 1.27
0.94 0.376 0.04 1.11
0.7 0.28 0.024 1.48
0.5 0.2 0.02 2.08
0.45 0.18 0.018 2.31
0.4 0.16 0.016 2.60
0.35 0.14 0.014 2.98
 DIAGRAMA DE COMPOSICIÓN
1.00

0.95

0.90

0.85

0.80

0.75

0.70

0.65

0.60

0.55

0.50
Y1

0.45

0.40

0.35

0.30

0.25

0.20

0.15

0.10

0.05

0.00
0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00
X1
 CUADRO DE INTEGRACION

X fg(x)=1/(y-X) dx fm a II W D Xd %re
0.2 1.3
0.15 1.2 0.05 1.25 0.0625 0.0625 9.394 0.606 0.975 29.544
0.1 1.18 0.05 1.19 0.0595 0.122 8.851 1.149 0.971 55.743
0.08 1.17 0.02 1.175 0.0235 0.1455 8.646 1.354 0.966 65.416
0.06 1.11 0.02 1.14 0.0228 0.1683 8.451 1.549 0.964 74.647
0.04 1.1 0.02 1.105 0.0221 0.1904 8.266 1.734 0.963 83.467
0.02 2.2 0.02 1.65 0.033 0.2234 7.998 2.002 0.919 92.002

DIAGRAMA AUXILIAR

3.20
3.00
2.80
2.60
2.40
2.20
2.00
g(x)=1/(Y-x)

1.80
1.60
1.40
1.20
1.00
0.80
0.60
0.40
0.20
0.00
0 0.03 0.06 0.09 0.12 0.15 0.18 0.21 0.24
X
 DIAGRAMA DE TEMPERATURA
80.000
79.000
78.000
77.000
Tw
76.000
75.000
74.000
73.000
72.000
71.000
70.000
69.000
68.000
}

67.000
66.000
65.000
64.000
63.000
62.000
61.000 Tv
60.000
59.000
58.000 TL
57.000
56.000
55.000
0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50 0.55 0.60 0.65 0.70 0.75 0.80 0.85 0.90 0.95 1.00 1.05
x, y (fra cci ones molares)
DETERMINACION DE LA ENERGIA

TF 20 293.15
To 20 293.15
Tw 93.85 367
Tv 57.85 331
TL 49.85 323
T(referenc) 20 293.15
TDf 25 298.15
XD 0.919
Xw 0.02
XF 0.2

MEZCLA M(Kg/kmol) A B C ʎb(kJ/mol) Tb(K) Tc(K)

ACETONA 58.08 117.8108 -0.15924 6.34E-04 29.121 329.4 508.4
ETANOL 46.069 100.922 -0.11184 4.99E-04 38.744 351.5 515.8

HALLANDO HF=0

HALLANDO HW

TmwK= 321.15
CpA(kcal/kg.K)= 0.5434
CpB(kcal/kg.K) 0.6042
Hw(kcal/Kmol) 1568.2630

HALLANDO HL:

TmLK= 311.6500
CpA(kcal/kg.K)= 0.5340
CpB(kcal/kg.K) 0.5942
HL(kcal/Kmol) 1119.2267

HALLANDO Hv:
 T mvK= 313.15
CpA(kcal/kg.K)= 0.5354
CpB(kcal/kg.K) 0.5958
ʎA (kcal/kg) 118.8759
ʎB(kcal/kg) 209.2557
HV(kcal/Kmol) 8692.109948

HALLANDO HD:

TmDf 295.65
CpA(kcal/kg.K)= 0.519
CpB(kcal/kg.K) 0.578
HDf(kcal/Kmol) 147.069

W(kmol) 7.998
D(kmol) 2.002
F(kmol) 10

QR(kcal) 29944.57

Qc (kcal) 17107.17

QSE (kcal) 1946.26

2. Si usted tendría que implementar el proyecto de destilación para el problema
anterior planteado, de manera breve y concisa sustentar lo siguiente:

a. Para el tipo de sistema A-B de su proyecto, sustentar si es recomendable aumentar

el número de etapas de contacto ideal en la columna de rectificación del destilador.
b. Cuál sería su propuesta de relación de reflujo externo: R, y el número de platos
ideales de su columna: N, para una destilación con mejor concentración en el
destilado.
c. Qué tipo de elementos de contacto propondría en el diseño de la columna de
rectificación.
