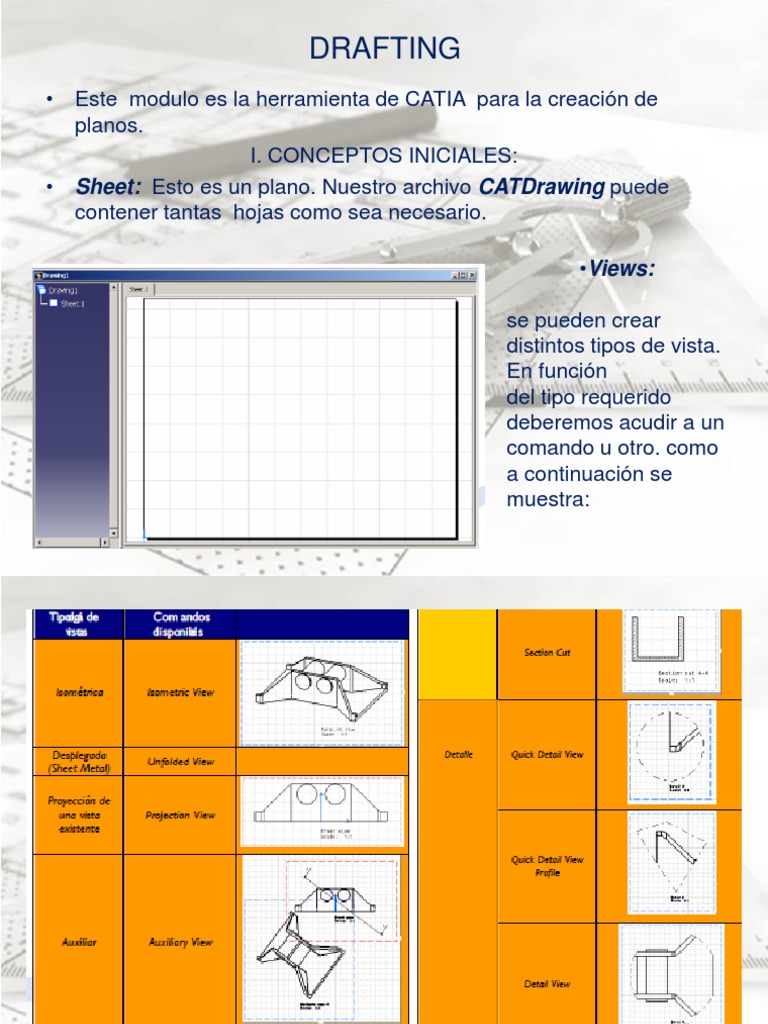

DRAFTING

• Este modulo es la herramienta de CATIA para la creación de

planos.
I. CONCEPTOS INICIALES:
• Sheet: Esto es un plano. Nuestro archivo CATDrawing puede
contener tantas hojas como sea necesario.

•Views:

se pueden crear
distintos tipos de vista.
En función
del tipo requerido
deberemos acudir a un
comando u otro. como
a continuación se
muestra:
 • Tree:
Nos muestra las hojas de
nuestro archivo.
si pulsamos sobre el fondo
del árbol accederemos a este
menú contextual.
El cual incluye:
 Center Graph: pulsamos esta opción en el árbol para visualizar una
vista seleccionada.

 Reframe on: podremos visualizar el plano con la mayor

ampliación posible.

 Reframe Graph: sirve para poder visualizar el plano en su tamaño

real y su localización original .

 Print Whole: nos sirve para imprimir el árbol correspondiente a

nuestro plano. Nos aparecerá un cuadro de dialogo en el cual
podremos hacer configuraciones a la impresión.

• Manipulador de vistas:
Si posicionamos el cursor sobre el punto verde del manipulador y
pulsamos el botón derecho del ratón visualizaremos el menú
contextual, el cual nos permite las siguientes funciones:
 Free hand rotation: Nos sirve para rotar la
vista libremente.

 Incremental hand rotation: Nos permite

determinar ángulos múltiples ,
el valor por defecto es 15°.

 Set increment: Sirve para determinar

el ángulo deseado para rotar las vistas.

 Set current angle to: Permite determinar

el ángulo deseado para rotar la vista,
Se escoge uno de los que aparece en la lista o
Se determinar otro accediendo a
esta opción.
 • Acotación:
Se podrá crear por dos vías:
 Generative Drafting: Genera costas a partir de las
restricciones en 3D. (Paleta de Generation).
 Interactive Drafting: Crea costas a partir de la geometría de
las vistas del plano. (Paleta Dimensioning).

•Anotaciones:

Nos permite incluir tanto

textos como símbolos.
II. CREACIÓN DE VISTAS

• Sub-paleta Projections:

 Front View: Nos permite crear

una vista frontal.
 View from 3D: Sirve para crear una vista a partir de la definición
de una proyección definida en 3D.

Projection View: Podremos obtener proyecciones distintas a

partir de una ya existente.
 Auxiliary View: Nos permite crear vistas auxiliares.
 Isometric View: Nos permite crear vistas auxiliares.
 Advanced Front View: Podremos crear vistas frontales difiriendo el
nombre que las identifique y el valor correspondiente a la escala.

Show Holding Lines: Nos permite

visualizar las líneas correspondientes a
las proyecciones generadas en una vista
frontal. Pulsaremos Hide Holding Lines
para ocultar esas líneas.
• Sub-paleta Sections:

 Offset Section view: Sirve para crear una vista de sección.

 Aligned Section View: Nos permite crear una vista de sección
alineada, creamos un profile para definir los planos a los que deberá
alinearse, para ello determinaremos una secuencias de puntos
haciendo doble clic sobre el ultimo para finalizar.
 Offset Section Cut: Este comando nos permite crear una vista de
corte.
 Aligned Section Cut: Sirve para crear una vista de corte alineada,
creamos un profile para definir a los planos que deberá alinearse,
para ello determinaremos una secuencia de puntos haciendo doble
clic sobre el ultimo para finalizar.
 Propiedades de las vistas de sección:
Seleccionando una vista de sección y accediendo al menú contextual
podremos seleccionar el comando Properties para definir sus
propiedades.(orientación de la vista sobre el plano, escala, ejes,
cambiar el nombre de la vista y su identificación, etc.)
 Editar el perfil del plano que define la sección:
Si tenemos una sección creada podremos editar el perfil que define el
plano seleccionándolo y desde el menú contextual pulsando sobre :

De este modo nos posicionaremos en un espacio de trabajo exclusivo

para la edición del contorno.
• Para reemplazar el perfil recurriremos a la herramienta Replace
Profile ( paleta Edit/Replace).

• Al pulsar sobre este comando podremos definir el contorno

introduciendo los puntos correspondientes para sus segmentos.
Para invertir la dirección para la proyección de la selección
acudiremos ala herramienta Invert Profile Direction.
Finalizada la edición pulsaremos el icono EndProfile Edition para volver
al plano(actualización de la geometría).
• Sub-paleta Details:

 Detail View: Nos permite crear una vista de detalle a partir de

otra existente de manera que en esta aparezca un circulo que
rodee la zona que se detalla en una escala mayor.
 Detail View Profile: Utilizaremos esta herramienta para crear una
vista de detalle defiriendo la zona que puntualizar mediante un
profile.
 Quick Detail View: Esta herramienta nos sirve para crear una
vista a detalle a partir de otra existente de manera que en esta
aparezca un circulo que rodee la zona que se detalla en una
escala mayor.
  Quick Detail View Profile: Este comando nos ayuda a crear una
vista a detalle defiriendo la zona a detallar mediante un profile.

Propiedades de las vistas de detalle:

Seleccionando una vista de detalle y accediendo al menú
contextual podemos seleccionar el comando Properties para
definir sus propiedades.
• Editar el perfil del detalle: Podremos
editar un detalle seleccionándolo y
desde su menú contextual pulsando
sobre:

Si lo que queremos es alterar el perfil

acudimos a la herramienta Replace
Profile ( paleta Edit/Replace).

Para salir del modo de edición pulsaremos

End Profile Edition.
•Sub-Paleta Clippings:

 Clipping View: Esta herramienta nos permite convertir una vista del
plano en un detalle.
  Clipping View Profile: Nos permite convertir una vista en un
detalle a partir de un contorno irregular.

Recuperar la vista original después de haber realizado un

Clipping: Cuando hemos convertido una vista a detalle podremos
volver a su estado previo pulsando sobre Unclip.
• Sub-paleta Break View:

 Broken View: Nos permite crear una vista de rotura sobre una
existente.
Recuperar la vista original después de haber realizado un Break:
Cuando hemos roto una vista con el comando Breaking View,
podremos recuperar su estado inicial activando la opción Unbreak.

Breakout View: esta herramienta nos permite romper parcialmente

una vista de nuestro plano.
Remove Breakout View: cuando hemos roto una vista con el
comando Breakout View, podremos recuperar su estado inicial
pulsando la opción Remove breakout.
Apply Breakout To: Si seleccionamos una vista rota con el comando
Breakout podremos acceder a su menú contextual para seleccionar
la opción Apply Breakout to, de este modo si seleccionamos otra
vista de nuestro plano aparecerá recortado por el mismo plano que
define la rotura de la primer vista.
• Sub-paleta Wizard:

 View Creation Wizard: Nos permite crear vistas mediante el

asistente.
 Front, top and Left ;Front Bottom and Right ; All Views;

Estos tres iconos nos permiten generar un conjunto de vistas

predeterminado.
 III. CREACIÓN DE GEOMETRÍA.
Geometry Creation: Esta paleta nos permite generar elementos
geométricos.

Esta barra de herramientas contiene todos sus comandos agrupados

por familias en sub-paletas:

Lines:

Points:

Circles and Ellipse:

Profiles:

Curves:
 IV. EDICIÓN DE LA GEOMETRIA.
• Para poder editar aquellos elementos geométricos que hayamos
generado en el plano debemos recurrir a la paleta Geometry
Modification.

Esta barra de herramientas contiene todos sus comando agrupados

por familias en sub-paletas:

Realimitations:

Transformations:

Constraints:
 IV. CREACIÓN DE ACOTACIONES.

• En el momento en que necesitemos acotar nuestro plano

tendremos que utilizar las herramientas contenidas en la paleta
Dimesioning.

• Sub-paleta Dimensions:

 Dimensions: Esta herramienta nos permite crear acotaciones en

nuestro plano.
 Cumulated Dimensions: Nos permite crear acotaciones de tal
modo que solamente aparezca dibujado el extremos de la línea
de corta, juntamente con su valor, de esta forma evitaremos
visualizar en nuestros planos cortas en las que su Dimension
Line sea extremadamente larga.
 Stacket Dimensions: Esta herramienta nos permite crear una
continuidad de acotaciones que teniendo en común la línea base,
esto es, se tomara la primer cota que se genere su línea base
para todas las siguientes.
 Lehgth/ Distance Dimensions: Nos permite acotar longitudes y
distancias.

Para acotar la distancia entre dos elementos activaremos la

herramienta Length/Distance.
 Angle Dimensions: Esta herramienta nos permite acotar el ángulo
existente entre dos elementos.

Cuando se esta creando una acotación angular, antes de fijar su

posición podremos acudir al menú contextual para determinar el
sector angula que acotar, seleccionamos la opción Angle Sector
y se elige el oportuno.
 Radius Dimensions: Permite acotar radios.

Value Orientation: Nos permite determinar la orientación del texto

de la cota(paralela, horizontal, vertical, etc.).
 Diameter Dimensions: Esta herramienta nos permite acotar
diámetros.

 Chamfer Dimensions: utilizaremos esta herramienta para cuando

queramos acotar chaflanes.
 Thread Dimensions: Mediante esta herramienta podremos acotar
las roscas del plano.

 Coordinate Dimensions: Esta herramienta nos permite crear un

cuadro que indique las coordenadas correspondientes a un punto.
Symbol Shape: Teniendo creada la acotación de las coordenadas de
un punto podremos seleccionar su extremos y desde el menú
contextual correspondiente pulsaremos sobre Symbol Shape en el
sub-menú que aparecerá podremos seleccionar el símbolo que
queramos utilizar.

Breakpoint: si queremos añadir puntos a la directriz debemos

seleccionar el extremo y acceder al menú contextual para seleccionar
la opción Add Breakpaint, de este modo aparecerá un nuevo punto de
la directriz que podemos desplazar para definir su posición libremente.
Podemos añadir tantos puntos como queramos.
Si queremos eliminar un Breakpoint de la directriz deberemos
seleccionarlo y desde el menú contextual seleccionaremos la
opcion Remove Leader.
 Hole Dimensions Table: Nos ayuda a generar
una tabla que muestra la información
correspondiente a la localización de los
centros de los taladros.
  Coordinate Dimensions Table:
Este comando nos permite
crear una tabla que muestre
las coordenadas
correspondientes a la posición
de los puntos que se
seleccionen.

Opciones de definición de las tablas de agujeros y de puntos: para

poder editar una tabla que tenemos creada accederemos a la opción
Definition.
Edición de dimensiones de las casillas:

Comandos disponibles:
• Clear Content: Permite barrar el contenido de la celda.
• Merge: Nos permite combinar celdas convirtiéndolas en una sola.
• Unmerge: Nos permite recuperar la división original de las celdas si
las hemos combinado.
Opciones siguientes:
• Invert columns: Invierte el orden de las columnas
• Invert Arrows: Invierte el orden de las columnas.
• Invert Columns/Arrows: Invierte el orden de las columnas y de las
filas.
• Autofit: Ajusta el tamaño de la tabla a sus contenidos.
• Sub-paleta extensión line:

 Create interruption: Nos permite crear una interrupción en las líneas

de extensión de una cota.

 Remove Interruption: Activaremos esta herramienta cuando

queramos eliminar la interrupción existente en una de las líneas de
extensión de una cota.
 Remove All Interruption: Nos permite eliminar las interrupciones
existentes en las dos líneas de referencia de una cota.
• Sub-Paleta Tolerancing

 Datum Feature: Acudiremos a esta herramienta cuando

necesitemos incluir información adjunta a nuestros planos y
necesitemos añadir el identificador correspondiente.
Geometrical Tolerance: Nos permite crear tolerancias
geométricas en nuestro plano.
 VI. CREACION DE ACOTACIONES.

• Sub-paleta Text:

 Text: Este comando nos permite crea un texto.

Text wich leader: Este comando nos ayuda a crear un texto que
contenga una directriz.
  Text replicate: Esta herramienta nos permite duplicar un texto
que contenga atributos.

Text Replicate: nos sirve para obtener una copia de un texto creado con estas
características, manteniendo los vínculos establecidos con el 3D.
 Balloon:

 Datum target:
• Sub-paleta Symbols:

 Roughness symbol: Nos permite insertar símbolos de

rigurosidad en nuestro plano.

 Welding Symbol: Esta herramienta podremos insertar símbolos

de soldadura en el plano.
 Weldi: Nos sirve para crear símbolos geométricos de soldadura.

• Sub- paleta CATDrwContTablelcb:

 Debemos recurrir a esta herramienta si queremos generar una

tabla en la cual incluir información.
Si queremos añadir filas a la tabla deberemos seleccionar una desde el
menú contextual pulsar sobre Insert row. Si queremos insertar
columnas seria necesario seleccionar una y en el menú contextual
pulsar sobre Insert colmn.
 Tablero SCV: Mediante esta herramienta podremos crear una
tabla a partir de un archivo SCV, este tipo de fichero contiene
una tabla cuya información esta separada por comas.

VII. CREACIÓN DE REPRESENTACIÓN DE ROSCAS

Y EJES.

Para poder crear símbolos que representen roscas y ejes

deberemos recurrir a los comandos incluidos en la Dress Up.

• Sub-paleta Axis and Threads:

 Center Line: Nos permite crear las líneas de centro en un

circulo.
 Center Line With reference: Este comando crea una línea de
centro tomando como referencia una línea, circulo o arco.

Líneas de centro utilizando el arco

Inferior derecho como referencia.

 Thread: Nos permite crea una rosca utilizando un elemento de

referencia.
 Thread wict reference: Permite crear una rosca utilizando un
elemento de referencia, siendo posibles un punto, una línea o un
circulo.

 Axis Line: Permite generar líneas de ejes a partir de dos puntos

que definan los extremos de la línea, seleccionando dos líneas
para que se generen entre ellas el eje, seleccionado una línea y
un punto, etc. Eje definido por dos puntos:
Eje definido por dos líneas:

Eje definido por una línea y un punto:

 Axis Line and Center Line: Activaremos este comando cuando
necesitemos crear líneas de eje y de centro de una selección de arcos
y/o círculos.

• Area fill: Mediante esta herramienta podremos crear un sombreado

en el interior de figuras geométricas creada sobre el plano. Opciones
para la creación del patrón:
 All elements in the view : tendrá en cuenta todos los elementos de la
vista actual.
 Only displayed elements in the window: solo tiene en cuenta los
elementos visibles en la ventana.
 Only selected elements: únicamente tiene en cuenta los elementos
seleccionados
 VIII.GESTIÓN DE HOJAS.
Para gestionar la creación de hojas recurriremos a las
herramientas ubicadas en la paleta Drawing.

• Sub-paleta Sheets:

 New Sheet: Recurriremos a esta herramienta cuando necesitemos

una hoja para crear vistas de planos.
 Para poder determinar
el formato de la nueva hoja será
preciso ir al menú File-page setup. Al
activar este comando visualizaremos
en pantalla el cuadro de dialogo
siguiente:
 New Detail Sheet: las vistas de detalle permiten almacenar
geometría de manera que pueda ser insertada en el plano en
forma de bloque.
• New View: Este comando nos permite crear vistas de detalle.

• Instantiate 2D component: para poder insertar un detalle dentro

en nuestro plano será necesario que previamente hayamos creado
el detalle mediante el comando New Detail Sheet.
 IX. POSICIOANMIENTO DE LOS ELEMENTOS DEL
PLANO.

• Position and Orientation: Nos permite posicionar y orientar los

elementos de nuestro plano.

• Positioning:
 Element Positioning: Nos permite
alinear, Separar, distribuir y/o mover
vistas y/o acotaciones de nuestro
plano.

 Line-up: Nos ayuda a determinar el

espacio de separación entre dos caras.

 Align into system: Nos permite alinear

las acotaciones respecto al sistema de
coordenadas.
 Dimension Positioning: Nos permite reposicionar las acotaciones
de una vista.
 X.HERRAMIENTAS DE APOYO AL DRAFTING.
Igual que los módulos de CATIA en el Drafting disponemos de la
paleta Tools.

• Sketcher Grid: este icono nos permite activar y desactivar la

visualización de la rejilla.
• Snap to point: Activando esta herramienta el cursor se
“enganchara” a los puntos de la rejilla.

• Analysis Display Mode: Si activamos esta herramienta las

restricciones apareceran con los colores definidos desde el
apartado Types and colors of dimensions ubicado en la
categoría Drafting –Dimension.
• Show Contraints: Nos permite
visualizar las restricciones que se
hayan generado al crear nueva
geometría en el plano.

• Create Detected Contraints: Con esta

herramienta se genera de forma
automática aquellas restricciones que
el programa considere oportunas.

• Filter Generated Elements: Nos

permite diferenciar entre los elementos
propios de las piezas del 3D
proyectados en las vistas del plano de
aquellos creado sobre el.
• Opciones para la acotación:

 Projected dimension: crea una

dimensión lineal orientada en
función de la posición del ratón.

 Force dimension on element: crea

una dimensión lineal orientada en
función del elemento
seleccionado.

 Force horizontal dimension on

view: crea una dimensión lineal
con orientación horizontal.
 Force vertical dimension on
view: crea una dimensión con
orientación vertical.

 Truelength dimension: crea

una dimensión lineal en vistas
isométricas con la dimensión
real.
 XI. IMPRESIÓN DE PLANOS.

Para poder imprimir planos

deberemos recurrir a la
herramienta Print, este
comando lo podremos
encontrar en el menú File.

Cuando activamos esta

herramienta aparece en
pantalla el cuadro de dialogo
siguiente:
• Si queremos generr un fichero prn del plano en lugar de imprimirlo
en papel deberemos activar la opción Print to file y a continuación
pulsaremos el botón File name para definir el nombre del
documento y su ubicación.

• Obsevaremos que el cuadro muestra la informacion ordenada en

dos pestañas Layout y Multidocuments. A continuación se describen
los contenidos de cada una de ellas.
• Pestaña Layout: desde la lista podremos realizar una rotación del
plano a 0,90,180 o 270°.

• No fitting: si el formato del plano es mayor que el que permite el

trazador, solamente aparecerá impresa la zona del plano que pueda
quedar incluida en la hoja.
• Fit to page: activando esta opción el plano se escalara para poder
caber totalmente en el papel.

• Fit to: esta opción nos permite escalar de forma personalizada el

plano para posicionarlo en el papel.
• Pestaña Multidocuments: desde esta herramienta podemos
determinar si imprimimos todas las hojas, solamente la activa o si
queremos determinar las hojas que queremos imprimir
introduciendo los números correspondientes.

• Print: también nos permite definir la impresión

de los planos.
• Whole document: todo el plano define el área de impresión.

• Display: el area de impresión queda definida por la zona que se ve

en pantalla.

• Selection: nos permite realizar una selección rectangular sobre el

plano que definirá el área de impresión.

• Page setup: elegimos el formato del papel en el que imprimir el

plano.
• Form name: mostra los formatos que permite el trazador elegido.

• Margins: define los márgenes en la hoja desde las casillas.

• Pulsando sobre el botón options podremos elegir entre las

opciones que a continuación se describen:
• Pestaña Color: elegimos si la
impresión se realizara a color.

• Pestaña Banner: podemos elegir si

aparece o no el usuario, la fecha y el
tiempo en el que se realizo la
impresión.

• Pestaña Various: se elige la calidad

de la impresión.
• Por ultimo una vez definidas las propiedades de la impresión
podremos pulsar sobre Preview para ver la presentación preliminar
de la hoja impresa. Pulsamos Print para lanzar la impresión.
