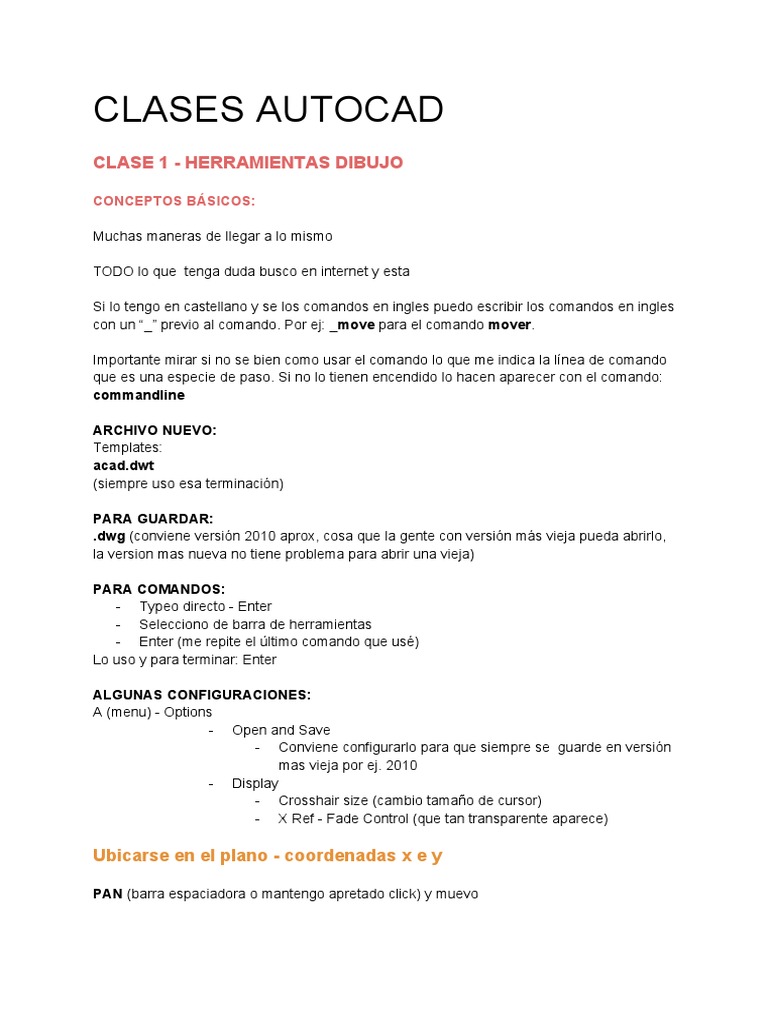

CONCEPTOS BÁSICOS:
Si lo tengo en castellano y se los comandos en ingles puedo escribir los comandos en ingles
con un “_” previo al comando. Por ej: _move para el comando mover.
Importante mirar si no se bien como usar el comando lo que me indica la línea de comando
que es una especie de paso. Si no lo tienen encendido lo hacen aparecer con el comando:
commandline
ARCHIVO NUEVO:
Templates:
acad.dwt
(siempre uso esa terminación)
PARA GUARDAR:
.dwg (conviene versión 2010 aprox, cosa que la gente con versión más vieja pueda abrirlo,
la version mas nueva no tiene problema para abrir una vieja)
PARA COMANDOS:
- Typeo directo - Enter
- Selecciono de barra de herramientas
- Enter (me repite el último comando que usé)
Lo uso y para terminar: Enter
ALGUNAS CONFIGURACIONES:
A (menu) - Options
- Open and Save
- Conviene configurarlo para que siempre se guarde en versión
mas vieja por ej. 2010
- Display
- Crosshair size (cambio tamaño de cursor)
- X Ref - Fade Control (que tan transparente aparece)
Abajo a la derecha:
POLAR angulos tipicos, los configuro haciendo click en flecha o boton derecho sobre icono
(el que más uso)
OSNAP direccionar el cursor a puntos mas tipicos, se configura haciendo click en flecha o
boton derecho sobre icono
No recomiendo tener SNAPMODE on que es como grilla de nodos que te lleva el cursor a
esos puntos (NO CONFUNDIR CON OSNAP QUE SI LO VOY A USAR)
Selección:
Azul:
click muevo a la derecha
se selecciona todo lo que queda dentro del rectangulo
Verde:
click muevo a la izquierda
se selecciona todo lo que toco aunque no seleccione la forma por completo
Select similar
Select - Botón derecho - Select similar
Check que seleccione lo que quiero
Herramientas de dibujo:
XL (xline)
Lineas auxileares que se extienden al infinito
Horizontal
Vertical
Ang (elijo angulo)
Ej. cuando quiero dibujar vista o corte con una planta tiro lineas desde planta
LINE
con 2 puntos:
- click - typeo distancia y pongo el cursor en la dirección que quiero que vaya - enter
- click - click
- click - tab .- typeo angulo - tab - escribo distancia o click donde quiera
PLINE (Polyline)
Son varias lineas unidas, es lo que más voy a usar
Funciona = que LINE
C - Enter me cierra la figura
SPLINE (SPL)
Línea viborita, para curvas, dibujar terreno
Dibujo clicks - si o si enter para terminar linea
2 Methods:
- CV - Puedo adaptarla mejor despues de dibujarla moviendo “vertices”
Apreto vertice - Crl varias veces me da distintas opciones como agregar o quitar
vertice
- Fit - Puedo adaptarla moviendo punto donde hice click - menos adaptacion
RECTANGLE
Pide 1er punto
Area - typeo area - enter - en función a Length o Width
Dimension - distancia en eje x - enter - distancia en eje y - enter - click en pantalla para
determinar posición
Rotation
POLYGON
Pide N° de lados
(sigo instrucciones)
CIRCLE
Select centro - radio o diametro
+ opciones
ELLIPSE
1er pto: centro o punta de eje x
2do pto: pto opuesto eje x
3er pto: dist entre centro y punta de eje y
ARC
Distintas formas
MOVE
- Selecciono lo que quiero mover antes o después de poner el comando, me pide un
punto de partida (puedo tocar cualquier punto en el espacio) y después puedo
simplemente hacer click en otro punto o elegir una distancia determinada typeando
un numero y con el cursor elijo la dirección. Aca es importante tener ORTO (F8) o
POLAR (F10) según necesite.
COPY
- Misma lógica que move, pero copia en vez de mover
STRECH
- muy útil, estrecha lo que seleccione. Todo lo que incluya en la selección se mueve
entero, y si agarro una parte parcial de una polilínea se mueve la punta que
seleccione estrechándola. Es necesario probar este comando para entenderlo.
Muy útil complementar estos 3 ultimos comandos con la función de FROM (desde) o
BETWEEN 2 POINTS (el medio de 2 puntos). Cada vez que me pida un punto tengo la
opción de apretar SHIFT+BOTON DERECHO y elegir las opciones que nombre antes.
ROTATE
- puedo rotar escribiendo un angulo o tocando un punto en el espacio
SCALE
- escalo un objeto o líneas
ALIGN
- alineo y además me da la opción de escalar
FILLET
- une líneas formando un borde circular, yo elijo el radio
CHAMFER
- une líneas continuándolas de forma recta
BLEND CURVES
- une curvas o líneas con una curva suave
JOIN
- une líneas en las que los puntos de inicio fin se tocan entre si
TRIM o EXTEND
- corta o extiende líneas, cambio de función apretando shift, me pide seleccionar una
línea que sea la de corte (o que me haga de tope) y otra que quiero que se corte (o
extienda)
REVCLOUD
- Creo una nube, generalmente utilizada para marcar algo que hay que revisar
XLINE (XL)
- línea guía infinita
- elijo H o V de horizontal o vertical o voy clickeando para definir ángulo o desde Ang
en las opciones
- Útil para cuando quiero dibujar vista o corte desde planta y después las borro fácil
TEXT (T)
1) click punto de inicio / origen de texto
2) específico altura
3) específico ángulo = 0 Para texto horizontal
4) CON ESC SALGO
Me va a aparecer ventana donde puedo editar el estilo / tamaño del texto / tipografía /
centrado o no
Sino hago doble click en texto para que me vuelva a aparecer la ventana de edición
TEXT STYLE
Pestaña Annotate - Text - flechita hacia abajo -
- New para crear nuevo estilo
- O toco estilo existente y lo modifico
- Despues puedo poner TEXTSTYLE y typear nombre del estilo nuevo
MIRROR
- Selecciono lo que quiero espejar
- con 2 clicks trazo eje de simetría
- enter y me pregunta si quiero borrar el original o no. Typeo N (no) Y (yes) - enter
PROPERTIES
De todo tipo, configuro mucho desde ahí
Escala, tamaños, y más
DIMENSION (DIM)
- Son cotas para medir
- Click punto a punto o select línea de lo que quiero medir
- Después elijo dónde queda la línea con medida
Hay estilos DIMSTYLE donde puedo seleccionar o modificar estilos
Sino un lugar cómodo para elegir estilos existentes o modificarlos es:
Pestaña Annotate - Dimensions - Select style arriba o con flechita para abajo: opción de
modificar, crear nuevo, set current (cada vez que ponga dim se me van a hacer con el que
setie)
- Quick (toco línea y la mide)
- DIMALI aligned si tengo una diagonal para medir
- DIMARC mide arcos
- DIMRAD mide radios
- DIMCONT en un sentido acoto varias continuas
BLOCKS
- Los creo o puedo sacar de internet
- Son para cuando voy a repetir algo muchas veces, en vez de copiarlo me conviene
hacer bloque y copiar, cosa de que si cambia solo tengo que modificar uno y el resto
se modifica solo
- Ej: estructura del edificio que se repite pero seguramente vaya cambiando la
dimensión / una puerta / muebles
- BEDIT o REFEDIT para editarlos (se modifican todas las copias de ese bloque) si no
quiero que se modifique poner EXPLODE (X) me lo deshace bloque y lo creo de
nuevo como un bloque nuevo si quiero
HATCH
Sombreado
Sirven dentro de contronos cerrados
- Select punto dentro de abjeto
- Puedo elegir relleno - solid o pattern
- Puedo modificarle la escala, orientación etc
- HATCHEDIT edito el sombreado
- Puedo separar hatches: options - flecha hacia abajo - tick en separate hatches
- puedo eliminar hatch en una parte si por ej después le agrego un mueble: select
object/ select lo que quiero sacar/ enter
-
WIPEOUT
Para tapar algo que está dibujado
Ordenar lo que quiero tapar al fondo, después Wipeout después algo arriba si quiero
Ej: Tapar árbol atrás de edificio que sobresale
WIPEOUTFRAME
Selecciono si quiero que se vea el borde o no
0 = no se ve borde del frame
1 = veo borde / perimetro
INSERTAR IMAGEN
Pestaña Insert - Import - seleccions algun PDF o JPG.
o copy paste una imagen
Sirve para calcar imágenes .
TIP = USO ALIGN PARA ESCALAR A IMAGEN AL TAMAÑO QUE NECESITO
ORDEN
LAYERS
LAYER PROPERTIES:
- con lamparita - prendo y apago layers
- con candado - bloqueo o desbloqueo capa
- con cuadrado de color - cambio color
LAYMCUR
Me cambia la layer actual por la layer del objeto que toco
LAYMCH
Cambia layer de un objeto a otro
1° toco lo que quiero cambiar
2° toco objeto que tenga la capa a la que lo quiero cambiar
OJO! Si cambio en PROPERTIES espesor, tipo de línea y color solo se cambia en las
cosas seleccionadas.
Si quiero modficar eso para todos los objetos /lineas de esa capa tengo que modificarlo
desde LAYER - Layer Properties - toco layer y modifico las columnas que quiero
Cuando selecciono algo y miro properties arriba me dice si estan “By Layer” si no dice y
aparece solo la propiedad quiere decir que es una propiedad de lo que seleccione y no de
todo lo que sea de ese layer.
XREF
Archivo que pongo en otro como link externo, lo veo pero no se modifica.
Ej: hago plantas en archivo separado y lo xrefeo en un archivo nuevo para hacer corte.
Puedo copiar ese x ref y girarlo para tener todas las vistas en el mismo sentido.
IMPRIMIR:
- Desde Model
- Desde Layout
IMPORTANTE poner el xref y el view port en una capa especial “VP o XREF” y el
Layer Properties - Print tacharle la impresora (asi no se imprime el borde / recuadre
del view port o del xref pero si se ve lo que hay adentro)
CTB
Con esto configuro como se imprimen los layers, no importa el color y espesor de como lo
veo, puedo configurar que se impriman con otras propiedades.
PENSAR: necesito un ctb distinto (es decir distintos espesores) para una escala 1:100 que
una 1:2.
Puedo armar layers con por ej: Corte - Vista - Vidrio - Vista cerca - Vista lejos -
Proyecciones y darles el espesor y color que quiera y despues poner el ctb
MONOCHROME a la hora de imprimir.
Typeo PLOTSTYLES
Abro acad.ctb y lo edito
Save as - guardo uno nuevo NO REESCRIBIR EL ORIGINAL
Recomendación: usar colores del 1 al 6 son los más comunes - Tambien pueden googlear
tipos de ctb o pedir uno
Funciona con un archivo de cad (.dwg) y el archivo del ctb (.ctb)
