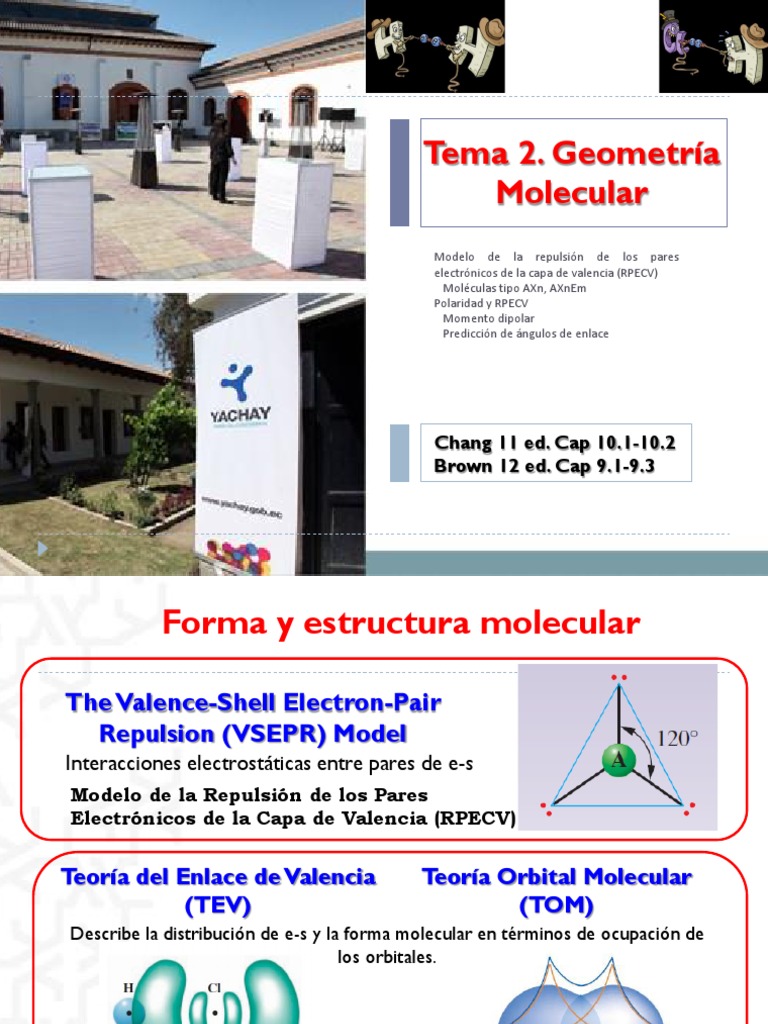

Tema 2.

Geometría
Molecular
Modelo de la repulsión de los pares
electrónicos de la capa de valencia (RPECV)
Moléculas tipo AXn, AXnEm
Polaridad y RPECV
Momento dipolar
Predicción de ángulos de enlace

Chang 11 ed. Cap 10.1-10.2

Brown 12 ed. Cap 9.1-9.3
 Forma y estructura molecular

The Valence-Shell Electron-Pair

Repulsion (VSEPR) Model
Interacciones electrostáticas entre pares de e-s
Modelo de la Repulsión de los Pares
Electrónicos de la Capa de Valencia (RPECV)

Teoría del Enlace de Valencia Teoría Orbital Molecular

(TEV) (TOM)
Describe la distribución de e-s y la forma molecular en términos de ocupación de
los orbitales.

Formación de enlace covalente

 Forma y estructura molecular
La geometría molecular es la forma general de una molécula,
determinada por las posiciones relativas de los núcleos atómicos.

¿Cómo explicar las geometrías de las moléculas?

 Molecular Shape and Structure.

Modelo de la Repulsión de los Pares

Electrónicos de la Capa de Valencia
(RPECV)
Interacciones eletrostáticas entre pares de e-s.
Modelo de la Repulsión de los Pares Electrónicos de
la Capa de Valencia (RPECV)
 The Valence-Shell Electron-Pair Repulsion (VSEPR) Model
El modelo RPECV predice las formas de las moléculas y los iones al suponer
que los pares de electrones de capa de valencia están dispuestos alrededor
de cada átomo para que los pares de electrones se mantengan lo más lejos
posible entre sí, minimizando así las repulsiones de pares de electrones.

Disposición de e-pares sobre un átomo

La disposición electrónica de la molécula es la disposición de las ubicaciones
"más distantes" de estas regiones.
 Estrategia

1) Lewis
2) Tipo de molécula
3) Geometría Básica (Dibujo, ángulo, nombre) (De acuerdo al modelo)
4) Geometría Molecular (Dibujo, ángulo, nombre) (De acuerdo al modelo)

Importante:
La especie debe tener mínimo dos
átomos enlazados para poder definir el
valor del ángulo

- SIN PARES LIBRES

- CON PARES LIBRES
 - Dibujo
SIN PARES LIBRES - Ángulo
- Nombre

axiales

ecuatoriales

Atrás

AX2 Adelante

AX3
AX4
Lineal AX5
Trigonal AX6
Planar Tetraédrica
Bipirámide
Trigonal Octaédrica
 - Dibujo
CON PARES LIBRES - Ángulo
- Nombre

AX2E1 AX3E1
AX4E1 AX5E1
Importante:
La especie debe tener mínimo dos átomos enlazados para poder definir el valor del ángulo.

Angular
Piramidal Trigonal
Lineal

Angular
 Importante:
Se quieren que la especie tenga
mínimo dos átomos enlazados para
poder definir el valor del ángulo.
de “sube y baja”

<90° <<90°

<120° <<180°

tetraédrica distorsionada
Con forma de T

180°

Lineal Lineal
 Importante:
Se quieren que la especie tenga
mínimo dos átomos enlazados para
poder definir el valor del ángulo.

<90° <<90°
de “sube y

<90°
baja”

<120° <<180°

tetraédrica distorsionada
Con forma de T
Piramidal cuadrada

180° 90°

Lineal Lineal Plana cuadrada

 The Valence-Shell Electron-Pair Repulsion (VSEPR) Model

Regla 1 Las regiones de alta concentración de electrones (enlaces y pares

solitarios en el átomo central) se repelen entre sí y, para minimizar sus
repulsiones, estas regiones se mueven lo más lejos posible mientras mantienen
la misma distancia del átomo central.

Regla 2 No hay distinción entre enlaces simples y múltiples: un enlace múltiple

se trata como una región única de alta concentración de electrones.
 The Valence-Shell Electron-Pair Repulsion (VSEPR) Model
Molecules with Lone Pairs on the Central Atom (AXnEm)

A átomo central
(AXnEm) AX3
X átomo unido AX3E
E par libre
Regla 3 Todas las regiones de alta densidad electrónica, pares solitarios y
enlaces, se incluyen en una descripción de la disposición electrónica, pero solo se
consideran las posiciones de los átomos al identificar la forma de una molécula.

Si hay pares solitarios presentes, la

forma molecular difiere de la
disposición de los electrones porque
Pyramidal Trigonal solo se consideran las posiciones de
los átomos al nombrar la forma.

Tetra+edrica
 The Valence-Shell Electron-Pair Repulsion (VSEPR) Model

Rule 4 Las fuerzas de repulsión están en el orden:

par solitario - par solitario > par solitario - par de enlace > par de enlace - par de enlace

Un par libre está menos restringido que los pares de unión y, por lo tanto, ocupa
más espacio; los pares de enlace (con sus átomos) se alejan del par solitario en
un intento de reducir la repulsión que experimentan, comprimiendo así
ligeramente el ángulo de enlace.
The Valence-Shell Electron-Pair Repulsion (VSEPR) Model
The Valence-Shell Electron-Pair Repulsion (VSEPR) Model
The Valence-Shell Electron-Pair Repulsion (VSEPR) Model
1. Analizar la Geometría Molecular para BeCl2

2. Analizar la Geometría Molecular para BCl3

3. Analizar la Geometría Molecular para CH4

4. Analizar la Geometría Molecular para PCl5

5. Analizar la Geometría Molecular para SF6

6. Analizar la Geometría Molecular para NH3

7. Analizar la Geometría Molecular para H2O

8. Analizar la Geometría Molecular para IF5

9. Analizar la Geometría Molecular para CH3COOH

1) Lewis:
2) Tipo de molécula:

3) Geometría Básica (Dibujo, ángulo, nombre)

4) Geometría Molecular (Dibujo, ángulo, nombre)

https://phet.colorado.edu/sims/html/molecule-shapes/latest/molecule-shapes_es.html
Metano Amoniaco Agua

AX4 AX3E1 AX2E2

↓ ↓
“AX4 “ “ AX4 “
Tetraédrica Piramidal trigonal Angular
Analizar la Geometría Molecular para BeCl2
1) Lewis:

2) Tipo de molécula:
AX2
3) Geometría Básica (Dibujo, ángulo, nombre)

Lineal

4) Geometría Molecular (Dibujo, ángulo, nombre)

Lineal
Analizar la Geometría Molecular para BCl3
1) Lewis:

2) Tipo de molécula:
AX3
3) Geometría Básica (Dibujo, ángulo, nombre)
Trigonal Planar

4) Geometría Molecular (Dibujo, ángulo, nombre)

Trigonal Planar
 Plano

Atrás

Adelante

Enlaces que coinciden con el plano del papel: dos líneas

Enlace que se proyecta hacia atrás del papel: cuña discontinua
Enlace que se dirige por encima del papel: cuña completa

https://phet.colorado.edu/sims/html/molecule-shapes/latest/molecule-shapes_es.html
Analizar la Geometría Molecular para CH4
1) Lewis:

2) Tipo de molécula:
AX4
3) Geometría Básica (Dibujo, ángulo, nombre)
Tetraédrica
109.5°

4) Geometría Molecular (Dibujo, ángulo, nombre)

Tetraédrica
 Atrás Plano
Lineal
90°
120°

Adelante
Trigonal Planar

axiales
ecuatoriales

ecuatoriales

Tetraédrica
ecuatoriales

axiales
Analizar la Geometría Molecular para PCl5
1) Lewis:

2) Tipo de molécula:
AX5
3) Geometría Básica (Dibujo, ángulo, nombre)
Bipirámide Trigonal

4) Geometría Molecular (Dibujo, ángulo, nombre)

Bipirámide Trigonal
 Plano

axiales

ecuatoriales
Atrás
90°

90°

Adelante

Plano
axiales
Analizar la Geometría Molecular para SF6
1) Lewis:

2) Tipo de molécula:
AX6
3) Geometría Básica (Dibujo, ángulo, nombre)
Octaédrica 90°

4) Geometría Molecular (Dibujo, ángulo, nombre)

Octaédrica
Analizar la Geometría Molecular para NH3
1) Lewis:

2) Tipo de molécula:
AX3E1 → AX4
3) Geometría Básica (Dibujo, ángulo, nombre)
Tetraédrica
109.5°

4) Geometría Molecular (Dibujo, ángulo, nombre)

Piramidal trigonal
Analizar la Geometría Molecular para H2O
1) Lewis:

2) Tipo de molécula:
AX2E2 → AX4
3) Geometría Básica (Dibujo, ángulo, nombre)
Tetraédrica
109.5°

4) Geometría Molecular (Dibujo, ángulo, nombre)

Angular
Analizar la Geometría Molecular para IF5
1) Lewis:

2) Tipo de molécula:
AX5E1 → AX6
3) Geometría Básica (Dibujo, ángulo, nombre)
Octaédrica
90°

4) Geometría Molecular (Dibujo, ángulo, nombre)

Piramidal cuadrada <90°

Ejemplos:
Total de
pares
electrónicos Pares Pares no
Geometría Ejemplos
(enlazantes y enlazantes enlazantes
no
enlazantes)
2 2 0 Lineal CO2
3 0 Trigonal plana BCl3
3
2 1 Angular SO2
4 0 Tetraédrica SiF4
4 3 1 Pirámide trigonal PH3
2 2 Angular H2S
5 0 Bipirámide trigonal PF5
4 1 Balancín SCl4
5
3 2 Forma "T" IF3
2 3 Lineal XeF2
6 0 Octaédrica SiF6-2
6 5 1 Pirámide b.cuadrada IF5
4 2 Cuadrada plana ICl4-
Ejercicios: Analice la Geometría Molecular de cada especie de la
siguiente tabla (Realice el procedimiento visto en clase)

PH3 SO2 H2 S ClO2 H2CO NO

IF3 PF5 XeF2 SiF62- BCl3 IF5
SCl4 XeOF4 ICl2+ OF2 AlCl4- I3-
NO2 O3 AsH3 CO2 SnCl2 OF2

SiF4 HCN NO2- SO32- XeO3 AlCl4-

CH3CH2OH CH3COOH CH2CH2 H2SO4

1. Analizar la Geometría Molecular para BeCl2

2. Analizar la Geometría Molecular para BCl3

3. Analizar la Geometría Molecular para CH4

4. Analizar la Geometría Molecular para PCl5

5. Analizar la Geometría Molecular para SF6

6. Analizar la Geometría Molecular para NH3

7. Analizar la Geometría Molecular para H2O

8. Analizar la Geometría Molecular para IF5

9. Analizar la Geometría Molecular para CH3COOH

1) Lewis:
2) Tipo de molécula:

3) Geometría Básica (Dibujo, ángulo, nombre)

4) Geometría Molecular (Dibujo, ángulo, nombre)

https://phet.colorado.edu/sims/html/molecule-shapes/latest/molecule-shapes_es.html
VSEPR model and polarity
 Polarity

Bond Polarity: electronegativity

Two polarity types

Molecule Polarity: dipole momento, µ
VSEPR model and polarity
Una molécula diatómica es polar si su enlace es polar. Apolar si su enlace es apolar

Una molécula poliatómica es polar si tiene enlaces polares dispuestos en el espacio

de tal manera que los momentos dipolares asociados con los enlaces no se cancelen.

d- d+ d-

El carácter polar del enlace covalente, pero también la geometría

molecular, determinan la polaridad molecular.
 VSEPR model and polarity
Una molécula poliatómica es polar si tiene enlaces polares dispuestos en el espacio
de tal manera que los momentos dipolares asociados con los enlaces no se cancelen.

d- d+ d-

Molécula apolar

𝝁=𝟎
Molécula polar
CO2 Molécula polar
NH3 H2O 𝝁≠𝟎
𝝁≠𝟎
d- d-
d+ d+ d+

d+
d+
VSEPR model and polarity
VSEPR model and polarity
VSEPR model and polarity
VSEPR model and polarity
Moléculas mas grandes

C2H2Cl2

En algunos compuestos es
complejo determinar el
vector por lo cual es
importante saber que el
vector existe, para poder
definir la polaridad de la
molécula
 Prediga el valor de los ángulos de enlace, valores reales

Palabras claves: prediga, analice, que valor espera

Analizar en las moléculas la presencia de enlaces dobles, enlaces triples,

pares libres y el tamaño.

Con esto se predice un valor determinando del ángulo

Real Modelo (RPECV)

 Metano, CH4 Amoniaco, NH3 Agua, H2O

Modelo

Real
Analizar_Tarea

Trihaluros de Fósforo, PX3

Χ(P) = 2.19
AX3E PI3 PBr3 PCl3 PF3
χ(X) 2.66 2.96 3.16 3.98
Ángulos X-P-X 102° 101.5° 100.3° 97.8°
 Prediga el valor de los ángulos de enlace

GM (Predicción/
GM (Modelo) Polaridad de la
Compuesto Lewis GB (Modelo) H–X–H Real)
H–X–H molécula
H–X–H

109.5°
PH3

Tetraédrica Pirámide trigonal

https://phet.colorado.edu/sims/html/molecule-shapes/latest/molecule-shapes_es.html

https://phet.colorado.edu/sims/html/molecule-polarity/latest/molecule-polarity_es.html
Analice la Geometría adoptada en cada átomo central en el siguiente compuesto y
analice el tipo de molécula, geometría básica (GB), geometría molecular (GM), valor
ángulo para GB y GM de acuerdo al modelo (señalando en la estructura).
