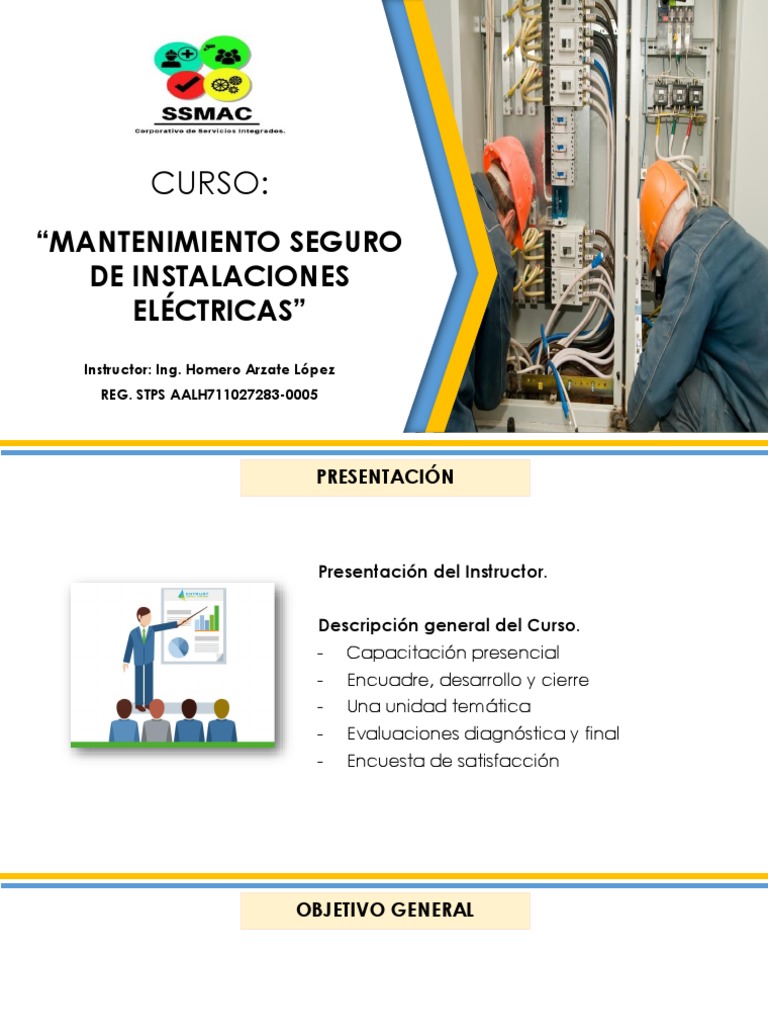

CURSO:

“MANTENIMIENTO SEGURO
DE INSTALACIONES
ELÉCTRICAS”
Instructor: Ing. Homero Arzate López
REG. STPS AALH711027283-0005
PRESENTACIÓN

Presentación del Instructor.

Descripción general del Curso.

- Capacitación presencial
- Encuadre, desarrollo y cierre
- Una unidad temática
- Evaluaciones diagnóstica y final
- Encuesta de satisfacción
OBJETIVO GENERAL

Al término del Curso, los participantes obtendrán

los conocimientos necesarios que les permitan
analizar los riesgos y establecer las medidas de
prevención correspondientes, para realizar de
manera segura los trabajos de mantenimiento de
instalaciones eléctricas, en particular de las S.E.,
plantas de emergencia y equipos de trasferencia,
de acuerdo con la Norma Oficial Mexicana NOM-
029-STPS-2011.
 TEMARIO

• Marco normativo.
• Conceptos generales.
• Instalaciones eléctricas.
• Equipos eléctricos.
• Riesgos potenciales.
• Equipo de protección personal EPP.
• Equipos y herramientas de trabajo.
• Bloqueo seguro de fuentes de energía.
 TEMARIO

• Procedimientos de trabajo seguro.

• Plan de atención a emergencias.
• Obligaciones en el centro de trabajo.
• Capacitación.
• Recomendaciones.
• Evaluación final
PRESENTACIÓN

• Expectativas personales.

• Beneficios del Curso.

• Reglas de operación.

• Contrato de aprendizaje.
 PRESENTACIÓN

Evaluación diagnóstica.
- Conocer los conocimientos con los que se inicia
el Curso
- Es de carácter diagnóstico
- No se contempla para la calificación final del
Curso
 PRESENTACIÓN

Técnica rompehielo.
- Interacción del Instructor y todos los
participantes

- Generando un ambiente de cordialidad y

participación

- Propiciando el escenario para la capacitación

del grupo
MARCO NORMATIVO

• Constitución Política de los Estados Unidos

Mexicanos.

• Ley Federal del Trabajo.

• Reglamento Federal de Seguridad y Salud en el

Trabajo.

• 44 Normas Oficiales Mexicanas STPS (vigentes).

MARCO NORMATIVO
MARCO NORMATIVO

• NOM-029-STPS-2011, Mantenimiento de las

instalaciones eléctricas en los centros de trabajo
- Condiciones de seguridad.

• Objetivo: Establecer las condiciones de

seguridad para la realización de actividades de
mantenimiento de las instalaciones eléctricas en
los centros de trabajo, a fin de evitar accidentes
al personal responsable de llevarlas a cabo y a
personas ajenas a dichas actividades que
pudieran estar expuestas.
MARCO NORMATIVO

• Campo de aplicación: La Norma aplica en

todos los centros de trabajo del territorio
nacional en donde se realicen actividades de
mantenimiento de las instalaciones eléctricas
permanentes o provisionales, las que se
desarrollen en las líneas eléctricas aéreas y
subterráneas, así como las que se lleven a cabo
con líneas energizadas.
 MARCO NORMATIVO

REFERENCIAS:

NOM-001-SEDE-2005, Instalaciones
Eléctricas (utilización).

NOM-017-STPS-2008, Equipo de
NOM-029-STPS-2011, Mantenimiento de protección personal - Selección, uso y
las instalaciones eléctricas en los centros manejo en los centros de trabajo.
de trabajo - Condiciones de seguridad.

NOM-026-STPS-2008, Colores y señales

de seguridad e higiene, e identificación
de riesgos por fluidos conducidos en
tuberías.
CONCEPTOS GENERALES

Autoridad del trabajo; autoridad laboral: Las

unidades administrativas competentes de la
Secretaría del Trabajo y Previsión Social que
realizan funciones de inspección en materia de
seguridad y salud en el trabajo, y las
correspondientes de las entidades federativas y del
Distrito Federal, que actúen en auxilio de aquéllas.
CONCEPTOS GENERALES

Autorización: El acto mediante el cual el patrón, o

una persona responsable del mantenimiento de las
instalaciones eléctricas designada por él, aprueba
por escrito que los trabajadores capacitados
realicen dichos trabajos en altura, espacios
confinados o subestaciones, así como a los que
manejen instalaciones eléctricas energizadas.
CONCEPTOS GENERALES

Centros de trabajo: Todos aquellos lugares, tales

como edificios, locales, instalaciones y áreas
donde se realicen actividades de producción,
comercialización, transporte y almacenamiento, o
de prestación de servicios, o en los que laboren
personas que estén sujetas a una relación de
trabajo.
CONCEPTOS GENERALES

Cerrar el circuito: El restablecimiento de las

conexiones eléctricas que energizan una
instalación eléctrica.

Comprobación de ausencia de tensión eléctrica:

La verificación realizada para determinar si una
instalación eléctrica o parte de ella ha sido
desenergizada.

Elementos con tensión eléctrica: Aquéllos que

tienen potencial eléctrico, es decir, que se
encuentran energizados.
CONCEPTOS GENERALES

Equipo de protección personal (EPP): El conjunto

de elementos y dispositivos de uso personal para
proteger al trabajador de accidentes y
enfermedades, que pudieran ser causados por
agentes o factores generados con motivo de la
realización de sus actividades de trabajo. Cuando
en el análisis de riesgo se establezca la necesidad
de utilizar ropa de trabajo con características
específicas de protección, ésta será considerada
como equipo de protección personal.
CONCEPTOS GENERALES

Espacio confinado: Aquel lugar lo suficientemente

amplio, con ventilación natural deficiente,
configurado de tal manera que una persona
puede desempeñar una determinada tarea en su
interior, que tiene medios limitados o restringidos
para su acceso o salida, que no está diseñado
para ser ocupado por una persona en forma
continua y en el cual se realizan trabajos
específicos ocasionalmente.
CONCEPTOS GENERALES

Etiqueta de seguridad; bloqueo: El medio

mecánico, eléctrico o visual que prohíbe se
realicen maniobras en una instalación eléctrica o
en un elemento de la misma.

Instalación eléctrica: El conjunto de dispositivos

tales como, conductores, transformadores,
protecciones, y demás accesorios destinados a
generar, transmitir o distribuir la energía eléctrica.
CONCEPTOS GENERALES

Jefe de trabajo: La persona que dirige un trabajo

de mantenimiento de las instalaciones eléctricas
por designación o delegación de sus superiores,
siendo responsable del mismo.

Líneas eléctricas: Todos aquellos conductores,

materiales y equipos que integran las instalaciones
eléctricas aéreas y subterráneas conductoras de
energía eléctrica.
CONCEPTOS GENERALES

Mantenimiento de las instalaciones eléctricas:

Todas aquellas actividades relacionadas con la
revisión, montaje, desmontaje, manipulación y
servicios proporcionados a las instalaciones
eléctricas para la conservación de sus
características operativas y de diseño en forma
segura y confiable.
CONCEPTOS GENERALES

Partes vivas: Los componentes eléctricos, tales

como barras, terminales, conductores, entre otros,
que se encuentran expuestos, sin aislar y
energizados.
CONCEPTOS GENERALES

Patrón: La persona física o moral que utiliza los

servicios de uno o varios trabajadores, en cuyo
centro de trabajo cuenta con instalaciones
eléctricas permanentes o provisionales, y que es
responsable de sus condiciones de seguridad.
CONCEPTOS GENERALES

Personal autorizado: La persona o personas que

conocen y aplican los procedimientos de
seguridad en el mantenimiento de las instalaciones
eléctricas y cuentan con la autorización por escrito
del patrón para realizar estas actividades.

Personal expuesto: La persona o personas que al

realizar un trabajo de mantenimiento de una
instalación eléctrica pueden recibir una descarga
eléctrica o sus efectos, como consecuencia de un
contacto, falla o aproximación a elementos
energizados.
CONCEPTOS GENERALES

Procedimiento de seguridad: La forma detallada y

secuencial de llevar a cabo una actividad. Se
expresa en documentos que contienen el objeto y
el campo de aplicación de la actividad; la forma
en que ésta deberá realizarse; la identificación de
peligros, riesgos potenciales, posibles lesiones, así
como el equipo de protección a utilizar; las
funciones y/o responsabilidades de los
trabajadores que intervienen, al igual que los
materiales, equipos o implementos de trabajo que
habrán de utilizarse, controlarse y registrarse.
CONCEPTOS GENERALES

Puesta a tierra eficaz: El contacto físico intencional

al terreno, a través de una conexión o conexiones
de conductores de impedancia suficientemente
baja, y de capacidad adecuada de conducción
de corriente eléctrica, para eliminar la formación
de sobretensiones eléctricas y conducir a tierra las
corrientes de falla, inducción o descargas
atmosféricas, a fin de evitar daños a las personas o
a los equipos conectados.
CONCEPTOS GENERALES

Riesgo grave: Aquél que compromete la integridad

física y/o la vida de los trabajadores que realizan
las labores de mantenimiento de las instalaciones
eléctricas, debido a que puede conllevar un
choque eléctrico y/o quemaduras por arco
eléctrico, con motivo de la omisión en el
cumplimiento de las condiciones de seguridad
previstas en esta Norma, y que requiere de
atención urgente.
CONCEPTOS GENERALES

Riesgo potencial: Aquél que se puede producir por

los efectos de la exposición del trabajador a la
corriente eléctrica, tales como choque eléctrico y
quemaduras por arco eléctrico.
 CONCEPTOS GENERALES

*Accidente de Trabajo: Toda lesión orgánica

o perturbación funcional, inmediata o
posterior, o la muerte, producida
repentinamente en ejercicio o con motivo
del trabajo, cualesquiera que sean el lugar y
el tiempo en que se preste.
 CONCEPTOS GENERALES

*Enfermedad de Trabajo: Todo estado

patológico derivado de la acción
continuada de una causa que tenga su
origen o motivo en el trabajo o en el medio
en que el trabajador se vea obligado a
prestar sus servicios.
 CONCEPTOS GENERALES

*Condiciones Inseguras: Aquéllas que

derivan de la inobservancia o
desatención de las medidas establecidas
como seguras, y que pueden conllevar la
ocurrencia de un incidente, accidente,
enfermedad de trabajo o daño material
al centro de trabajo.
 CONCEPTOS GENERALES

*Actos Inseguros: Las acciones realizadas

por el trabajador que implican una
omisión o violación a un método de
trabajo o medida determinados como
seguros.
 INSTALACIONES ELÉCTRICAS

• Generadoras
• Transmisoras
Finalidad • Receptoras
• Distribuidoras

• Alto voltaje (igual o

mayor a 1000
Nivel de voltaje volts).
• Bajo voltaje (menor
a 1000 volts.
Clasificación
• Residenciales
• Comerciales
Uso • Industriales
• Especiales

• Permanentes
Temporalidad • Provisionales
INSTALACIONES ELÉCTRICAS
EQUIPOS ELÉCTRICOS
 EQUIPOS ELÉCTRICOS

Subestación Eléctrica (S.E.).- Es una instalación destinada a establecer los niveles

de voltaje adecuados para la transmisión y distribución de la energía eléctrica. Su
equipo principal es el transformador.

Tipos

Función Instalación

• Elevadoras • Intemperie
• Receptoras • Interior
• Distribución • Blindada
 EQUIPOS ELÉCTRICOS

ELEVADORA REDUCTORA POSTE

COMPACTA PEDESTAL BLINDADA

 EQUIPOS ELÉCTRICOS

Planta de Emergencia (P.E.).- También conocido como Grupo Electrógeno, es un

equipo electromecánico encargado de generar y suministrar energía eléctrica a
una instalación por largos periodos de tiempo, cuando el suministro de energía
eléctrica principal ha fallado.

Tipos

Combustible Movilidad

• Diesel • Fijas
• Gasolina • Móviles
 EQUIPOS ELÉCTRICOS

DIESEL GASOLINA

FIJA MOVIL
 EQUIPOS ELÉCTRICOS

Equipo de Transferencia (E.T.).- Es un interruptor eléctrico que cambia una carga

entre dos fuentes de alimentación, son manuales y/o automáticos, y pueden
cambiar cuando detectan que una de las fuentes ha perdido o ganado voltaje.
 RIESGOS POTENCIALES

SEGURIDAD

PREVENCIÓN RIESGO
RIESGOS POTENCIALES
 RIESGOS POTENCIALES

El “Análisis de Riesgos”, es el estudio que se realiza para determinar la

probabilidad de ocurrencia de eventos no deseados y la magnitud de los daños
o consecuencias que se producirían al ocurrir éstos.

SEGURIDAD
RIESGO
 RIESGOS POTENCIALES

Tabla de riesgo (causa – efecto) para trabajos de mantenimiento eléctrico.

Riesgos Causas Efectos Parte del cuerpo afectada Medidas de prevención
(Tipos de lesión)
Descargas • Contacto directo • Contusión. • Manos, brazo y • Utilizar todo el EPP.
eléctricas. o indirecto con antebrazo.
líneas energizadas. • Conmoción y • Evaluar los riesgos en el área
lesiones internas. • Cara, ojos, cuello y de trabajo.
• Contacto directo cabeza.
o indirecto con • Quemaduras. • Corregir condiciones
maquinaria o • Piernas, pies y dedos de peligrosas o inseguras.
equipos no • Defunción. los pies.
conectados a • Evitar actos inseguros.
tierra física. • Sistemas y/o aparatos
circulatorio, nervioso y • Usar equipos y herramientas
respiratorio. en buen estado.

• Aplicar los procedimientos de

trabajo seguro.

• Contar con capacitación y

supervisión.
 RIESGOS POTENCIALES

Incendios Explosiones Caídas Intoxicaciones

 RIESGOS POTENCIALES

Para tal efecto, la Norma establece que por cada actividad de mantenimiento
de instalaciones eléctricas, se deberá contar con un Análisis de riesgos y un Plan
de trabajo.

Análisis Plan
de de
Riesgos Trabajo
 RIESGOS POTENCIALES

Riesgos en la zona de trabajo y fuera de la zona de trabajo.

Riesgos por otras actividades específicas adyacentes.

EPP e implementos de protección aislante requeridos.

Análisis
de Ubicación del equipo eléctrico y distancias de seguridad.
Riesgos
Características de los equipos, herramientas y materiales.

Frecuencia con la que se ejecuta la actividad.

Tipo del daño, gravedad y probabilidad de ocurrencia.

 RIESGOS POTENCIALES

Descripción de la actividad a desarrollar.

Nombre del jefe de trabajo y trabajadores autorizados.

Fecha, hora de inicio y hora estimada de término.

Plan
de Lugar o área y tiempo estimado de la actividad.
Trabajo
EPP, equipos, herramientas y materiales.

Medidas de seguridad aplicables a la actividad.

Autorización (firma del patrón o persona designada).

EQUIPO DE PROTECCIÓN
PERSONAL “EPP”

El Equipo de Protección Personal EPP, que se

vaya a utilizar para el mantenimiento de
instalaciones eléctricas, será de acuerdo al nivel
de voltaje que se maneje, cuidando en todo
momento que éste se encuentre en buen
estado, completo y proporcione la rigidez
dieléctrica (aislamiento), para el cual fue
diseñado.

Para tal efecto podemos auxiliarnos con la

Tabla A.1 de la NOM-017-STPS-2008, y de
manera complementaria con el fabricante del
EPP a seleccionar.
 EQUIPO DE PROTECCIÓN
PERSONAL “EPP”

Casco dieléctrico con

Protectores auditivos.
protector facial.

Vestimenta de tela
Gafas de seguridad.
aislante (manga larga).

Guantes aislantes de
Calzado dieléctrico. acuerdo al voltaje de
trabajo.
EQUIPO DE PROTECCIÓN
PERSONAL “EPP”
 EQUIPOS Y HERRAMIENTAS DE
TRABAJO

Los equipos, herramientas y dispositivos que se utilicen para los trabajos de

mantenimiento a instalaciones eléctricas, deberán corresponder al nivel de
voltaje de operación y en la cantidad suficiente para los trabajos que se van a
realizar.
 EQUIPOS Y HERRAMIENTAS DE
TRABAJO

Las herramientas y dispositivos de trabajo, deberán contar con su aislamiento

eléctrico en buen estado, para garantizar que los trabajadores no reciban
descargas eléctricas debido al deterioro de éste.
 BLOQUEO SEGURO DE
FUENTES DE ENERGÍA

El BLOQUEO SEGURO DE FUENTES DE ENERGÍA SE

REALIZARÁ ANTES Y DURANTE EL MANTENIMIENTO DE
LOS EQUIPOS, CUMPLIENDO CON LO SIGUIENTE:

1. Deberá realizarse por el encargado del

mantenimiento.
2. Deberá avisarse previamente a los trabajadores
involucrados, cuando se vaya a realizar el
bloqueo de energía.
3. Identificar los interruptores, válvulas y puntos
que requieran inmovilización.
 BLOQUEO SEGURO DE
FUENTES DE ENERGÍA

4. Bloquear la energía en tableros, controles o

interruptores, a fin de desenergizar, desactivar o
impedir la operación del equipo.
5. Colocar los candados de seguridad y las
tarjetas de aviso.
6. Asegurarse que se realizó el bloqueo.
7. Retirar los candados de seguridad y las tarjetas
de aviso, por parte del trabajador que los
colocó.
8. Avisar a los trabajadores involucrados cuando
haya sido retirado el bloqueo.
BLOQUEO SEGURO DE
FUENTES DE ENERGÍA
BLOQUEO SEGURO DE
FUENTES DE ENERGÍA
 PROCEDIMIENTOS DE
TRABAJO SEGURO

Revisar, señalizar y delimitar el área de trabajo.

Desenergizar, bloquear y etiquetar las fuentes de energía.

PERMISO DE
TRABAJO

Comprobar de ausencia de tensión eléctrica.

Poner a tierra efectiva para la disipación de energía almacenada.

Desarrollar los trabajos de mantenimiento con EPP, equipos,

herramientas y dispositivos apropiados.
 PROCEDIMIENTOS DE
TRABAJO SEGURO

Revisar el área de trabajo al concluir las actividades.

Desbloquear y energizar las fuentes de energía.

PERMISO DE
TRABAJO

Contar con el diagrama unifilar y cuadro general de cargas.

Contar con la autorización por escrito (Permiso de Trabajo).

Suspender el trabajo en caso de tormenta eléctrica.

PLAN DE ATENCIÓN A
EMERGENCIAS

Cuando se realizan trabajos de mantenimiento

a instalaciones eléctricas, independientemente
de las medidas de seguridad que se adopten
para reducir los riesgos asociados a esta
actividad, es necesario contar con un Plan de
Atención a Emergencias.
PLAN DE ATENCIÓN A
EMERGENCIAS

Este Plan incorpora todos los recursos humanos,

técnicos, materiales y de apoyo disponibles en
el centro de trabajo, que permitirán
proporcionar una respuesta inmediata y
efectiva ante la existencia de una situación de
emergencia (accidente, incendio, explosión,
etc…), generada por el desarrollo de los
trabajos de mantenimiento eléctrico.
 PLAN DE ATENCIÓN A
EMERGENCIAS

1. El responsable de la implementación del

Plan.

2. El procedimiento de alertamiento.

3. Los equipos para la ejecución del Plan.

4. El directorio de los servicios de emergencia.

5. La eliminación de riesgos durante y después

de la emergencia.
 PLAN DE ATENCIÓN A
EMERGENCIAS

6. El procedimiento de atención a víctimas en

Primeros Auxilios y técnicas de RCP.

7. El procedimiento de combate de incendios.

8. El procedimiento de traslado de víctimas a

hospitales y clínicas más cercanas.

9. El procedimiento para la reanudación de

las actividades a la normalidad.

10. Capacitación y adiestramiento de los

trabajadores, respecto del contenido del Plan.
 OBLIGACIONES EN EL
CENTRO DE TRABAJO

1. Prohibir que menores de 16 años y mujeres gestantes realicen actividades de

mantenimiento de las instalaciones eléctricas.

2. Contar con el plan de trabajo para los trabajadores que realizan actividades de
mantenimiento de las instalaciones eléctricas.

3. Contar con los procedimientos de seguridad para las actividades de

Patrón mantenimiento de las instalaciones eléctricas.

4. Realizar las actividades de mantenimiento de las instalaciones eléctricas sólo con

personal capacitado.

5. Proporcionar a los trabajadores que realizan actividades de mantenimiento de las

instalaciones eléctricas, el equipo de protección personal, conforme a lo dispuesto
por la NOM-017-STPS-2008, o las que la sustituyan.
 OBLIGACIONES EN EL
CENTRO DE TRABAJO

6. Disponer en las zonas de trabajo de al menos un extintor, accesible en todo

momento, de la capacidad y tipo de fuego que se pueda presentar.

7. Autorizar por escrito a trabajadores capacitados para realizar actividades de

mantenimiento de las instalaciones eléctricas.

8. Contar con un plan de atención a emergencias, disponible para su consulta y

Patrón aplicación.

9. Contar con un botiquín de primeros auxilios que contenga el manual y los

materiales de curación necesarios para atender los posibles casos de emergencia.

10. Proporcionar capacitación y adiestramiento a los trabajadores que realicen

actividades de mantenimiento de las instalaciones eléctricas del centro de trabajo.
 OBLIGACIONES EN EL
CENTRO DE TRABAJO

1. Revisar antes del inicio de sus actividades que el equipo de trabajo, herramientas
e implementos de protección aislante utilizados en el mantenimiento eléctrico, se
encuentren en condiciones de seguridad y operación.

2. Utilizar el EPP proporcionado por el patrón, de conformidad con los

procedimientos de uso, revisión, reposición, limpieza, mantenimiento, resguardo y
disposición final.

3. Abstenerse de realizar actividades que puedan tener como consecuencia

Trabajadores accidentes o daños materiales, o que contravengan lo dispuesto por la Norma y lo
establecido por el patrón.

4. Seguir las instrucciones que el patrón establezca en caso de emergencia,

conforme al plan de atención a emergencias.

5. Participar en la capacitación y adiestramiento que el patrón les proporcione.

 CAPACITACIÓN

Información sobre los riesgos de trabajo.

Efectos de una descarga eléctrica en el organismo.

Procedimientos de seguridad.

Medidas de seguridad.

Uso, mantenimiento y conservación del EPP.

Condiciones climáticas desfavorables para los

trabajos de mantenimiento eléctrico.

Plan de atención a emergencias.

RECOMENDACIONES

• Cumplir con los lineamientos establecidos en la

NOM-029-STPS-2011.

• Aplicar los procedimientos de trabajo indicados y

las medidas de seguridad que correspondan,
antes, durante y después de los trabajos de
mantenimiento de instalaciones eléctricas.

• Quienes realicen trabajos de mantenimiento

eléctrico, deberán contar con la capacitación y
autorización correspondientes.
RECOMENDACIONES

• Durante la realización de los trabajos de

mantenimiento eléctrico, se deberá contar con
personal que supervise permanentemente la
ejecución de los mismos.

• Se deberá poner especial atención en la difusión,

capacitación y adiestramiento de los
trabajadores, respecto del Plan de atención a
Emergencias, debiendo contar con personal
capacitado en Primeros Auxilios y Combate de
Incendios.
 RESUMEN

Resumen General del Curso.

Logro del Objetivo.

Logro de las expectativas personales.

 RESUMEN

Acciones para la continuidad del aprendizaje.

Compromisos de aplicación del aprendizaje.

 RESUMEN

• Evaluación final.

• Evaluar los conocimientos aprendidos

durante el Curso.

• Se contempla para la calificación final del

Curso.
 RESUMEN

• Evaluación de la Satisfacción del Curso.

• Evaluar el desempeño del Instructor y del

proceso enseñanza - aprendizaje.

• Evaluar las ayudas de instrucción empleadas

y la adecuación de las instalaciones.

• Proponer mejoras para próximos Cursos.

¡GRACIAS!
