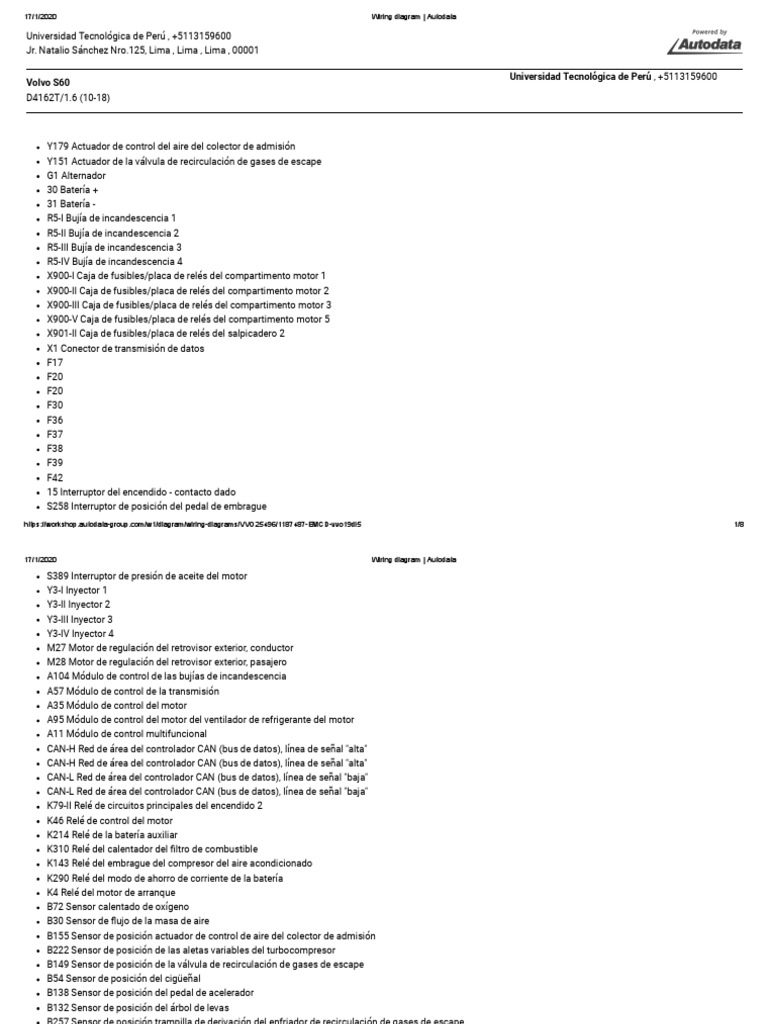

Volvo S60
D4162T/1.6 (10-18)
Y179 Actuador de control del aire del colector de admisión
Y151 Actuador de la válvula de recirculación de gases de escape
G1 Alternador
30 Batería +
31 Batería -
R5-I Bujía de incandescencia 1
R5-II Bujía de incandescencia 2
R5-III Bujía de incandescencia 3
R5-IV Bujía de incandescencia 4
X900-I Caja de fusibles/placa de relés del compartimento motor 1
X900-II Caja de fusibles/placa de relés del compartimento motor 2
X900-III Caja de fusibles/placa de relés del compartimento motor 3
X900-V Caja de fusibles/placa de relés del compartimento motor 5
X901-II Caja de fusibles/placa de relés del salpicadero 2
X1 Conector de transmisión de datos
F17
F20
F20
F30
F36
F37
F38
F39
F42
15 Interruptor del encendido - contacto dado
S258 Interruptor de posición del pedal de embrague
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 1/8
17/1/2020 Wiring diagram | Autodata
S389 Interruptor de presión de aceite del motor
Y3-I Inyector 1
Y3-II Inyector 2
Y3-III Inyector 3
Y3-IV Inyector 4
M27 Motor de regulación del retrovisor exterior, conductor
M28 Motor de regulación del retrovisor exterior, pasajero
A104 Módulo de control de las bujías de incandescencia
A57 Módulo de control de la transmisión
A35 Módulo de control del motor
A95 Módulo de control del motor del ventilador de refrigerante del motor
A11 Módulo de control multifuncional
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
K79-II Relé de circuitos principales del encendido 2
K46 Relé de control del motor
K214 Relé de la batería auxiliar
K310 Relé del calentador del ltro de combustible
K143 Relé del embrague del compresor del aire acondicionado
K290 Relé del modo de ahorro de corriente de la batería
K4 Relé del motor de arranque
B72 Sensor calentado de oxígeno
B30 Sensor de ujo de la masa de aire
B155 Sensor de posición actuador de control de aire del colector de admisión
B222 Sensor de posición de las aletas variables del turbocompresor
B149 Sensor de posición de la válvula de recirculación de gases de escape
B54 Sensor de posición del cigüeñal
B138 Sensor de posición del pedal de acelerador
B132 Sensor de posición del árbol de levas
B257 Sensor de posición trampilla de derivación del enfriador de recirculación de gases de escape
B186 Sensor de presión de la rampa de combustible
B232 Sensor de presión del ltro de partículas Diesel
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 2/8
17/1/2020 Wiring diagram | Autodata
B161 Sensor de presión del refrigerante del aire acondicionado
B105 Sensor de presión de sobrealimentación del turbocompresor
B241 Sensor de selección de marcha
B131-I Sensor de temperatura de gases de escape 1
B131-II Sensor de temperatura de gases de escape 2
B25 Sensor de temperatura del aire de admisión
B193 Sensor de temperatura del aire de sobrealimentación del turbocompresor
B31 Sensor de temperatura del combustible
B24 Sensor de temperatura del refrigerante del motor
B61 Sensor de temperatura exterior
B223 Sensor de vacío del sistema de frenos
Y196 Solenoide de control del turbocompresor
Y194 Válvula de control del ujo de combustible
Y208 Válvula de derivación del enfriador de recirculación de gases de escape
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 3/8
17/1/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 4/8
17/1/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 5/8
17/1/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 6/8
17/1/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/VVO25496/1187487-EMCD-vvo19di5 7/8
17/1/2020 Wiring diagram | Autodata
bl = azul br = marrón dbl = azul oscuro
dgn = verde oscuro el = beige ge = amarillo
gn = verde gr = gris nf = transparente
og = naranja rs = rosa rt = rojo
sr = plateado sw = negro vi = violeta
ws = blanco hbl = azul claro hgn = verde claro
rbr = pardo rojizo x = cable trenzado y = alta tensión
z = conexión sin cable
NOTA: En algunos esquemas (Citroen, Peugeot y Renault) se designa a los cables con un número en lugar de un color, en cuyo caso se numeran en cada extremo,
cerca del conector del mazo de cables.
