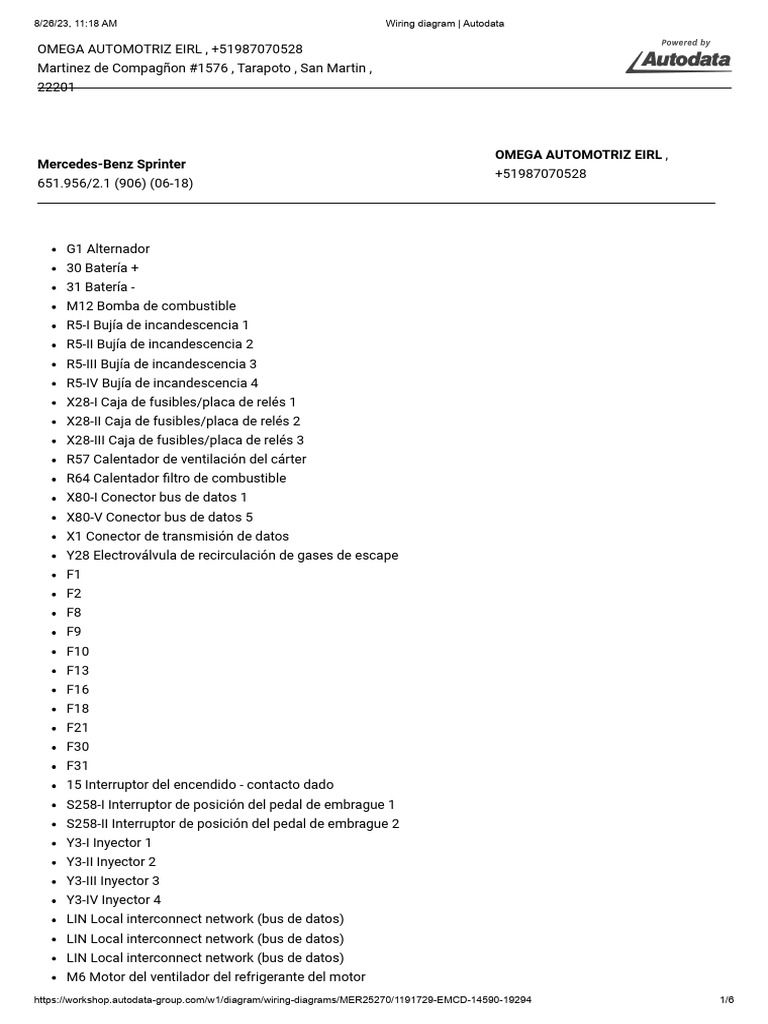

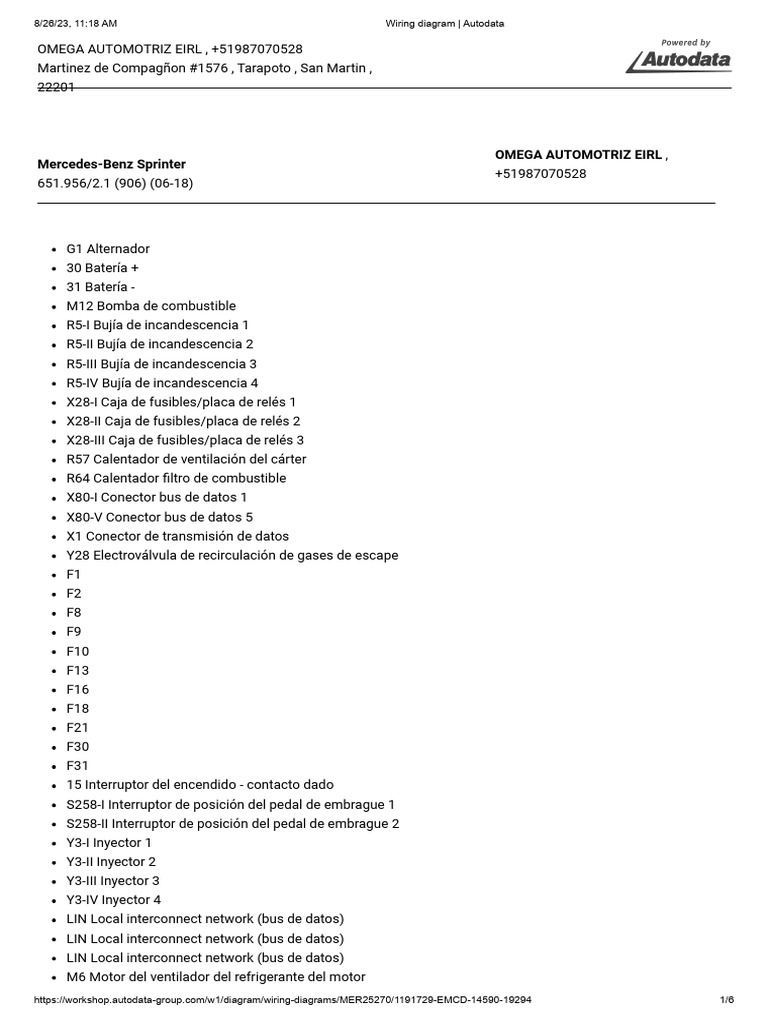

Mercedes-Benz Sprinter
+51987070528
651.956/2.1 (906) (06-18)

G1 Alternador
30 Batería +
31 Batería -
M12 Bomba de combustible
R5-I Bujía de incandescencia 1
R5-II Bujía de incandescencia 2
R5-III Bujía de incandescencia 3
R5-IV Bujía de incandescencia 4
X28-I Caja de fusibles/placa de relés 1
X28-II Caja de fusibles/placa de relés 2
X28-III Caja de fusibles/placa de relés 3
R57 Calentador de ventilación del cárter
R64 Calentador filtro de combustible
X80-I Conector bus de datos 1
X80-V Conector bus de datos 5
X1 Conector de transmisión de datos
Y28 Electroválvula de recirculación de gases de escape
F1
F2
F8
F9
F10
F13
F16
F18
F21
F30
F31
15 Interruptor del encendido - contacto dado
S258-I Interruptor de posición del pedal de embrague 1
S258-II Interruptor de posición del pedal de embrague 2
Y3-I Inyector 1
Y3-II Inyector 2
Y3-III Inyector 3
Y3-IV Inyector 4
LIN Local interconnect network (bus de datos)
LIN Local interconnect network (bus de datos)
LIN Local interconnect network (bus de datos)
M6 Motor del ventilador del refrigerante del motor
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/MER25270/1191729-EMCD-14590-19294 1/6
8/26/23, 11:18 AM Wiring diagram | Autodata

A75 Módulo de control de instrumentos

A107 Módulo de control de la bomba de combustible
A104 Módulo de control de las bujías de incandescencia
A183 Módulo de control del interruptor de encendido
A35 Módulo de control del motor
A11-I Módulo de control multifuncional 1
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-H Red de área del controlador CAN (bus de datos), línea de señal "alta"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
CAN-L Red de área del controlador CAN (bus de datos), línea de señal "baja"
Y159 Regulador de cantidad de combustible
K79-II Relé de circuitos principales del encendido 2
K46 Relé de control del motor
K4 Relé del motor de arranque
B72 Sensor calentado de oxígeno
B30 Sensor de flujo de la masa de aire
B82 Sensor del separador agua/combustible
B86 Sensor de nivel del aceite de motor
B282 Sensor de posición del actuador regulador de la trampilla de admisión de aire
B149 Sensor de posición de la válvula de recirculación de gases de escape
B54 Sensor de posición del cigüeñal
B138 Sensor de posición del pedal de acelerador
B132 Sensor de posición del árbol de levas
B302 Sensor de posición de punto muerto
B83 Sensor de presión absoluta del colector
B127 Sensor de presión de gases de escape
B186 Sensor de presión de la rampa de combustible
B232 Sensor de presión del filtro de partículas Diesel
B26 Sensor de presión del sistema de combustible
B105-I Sensor de presión válvula de descarga del turbocompresor 1
B105-II Sensor de presión válvula de descarga del turbocompresor 2
B131-I Sensor de temperatura de gases de escape 1
B131-II Sensor de temperatura de gases de escape 2
B271 Sensor de temperatura de gases de escape del turbocompresor
B156 Sensor de temperatura del aceite de motor

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/MER25270/1191729-EMCD-14590-19294 2/6
8/26/23, 11:18 AM Wiring diagram | Autodata

B25 Sensor de temperatura del aire de admisión

B193-I Sensor de temperatura del aire de sobrealimentación del turbocompresor/compresor de
sobrealimentación 1
B193-II Sensor de temperatura del aire de sobrealimentación del turbocompresor/compresor de
sobrealimentación 2
B31 Sensor de temperatura del combustible
B262 Sensor de temperatura del filtro de partículas Diesel
B24 Sensor de temperatura del refrigerante del motor
B28 Sensor de temperatura de recirculación de gases de escape
Y250 Solenoide de control del sistema de refrigeración de los pistones por chorro de aceite
A5 Tablero de instrumentos
R96 Termostato del refrigerante del motor
H63 Testigo de averías del motor
H25 Testigo de bujías
A177 Unidad de control de la mariposa
Y229 Válvula de control de presión de aceite del motor
Y170 Válvula de control de presión de la rampa de combustible
Y208 Válvula de derivación del enfriador de recirculación de gases de escape
Y235 Válvula de derivación de los gases de escape del turbocompresor
Y68 Válvula de descarga del turbocompresor

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/MER25270/1191729-EMCD-14590-19294 3/6
8/26/23, 11:18 AM Wiring diagram | Autodata

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/MER25270/1191729-EMCD-14590-19294 4/6
8/26/23, 11:18 AM Wiring diagram | Autodata

https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/MER25270/1191729-EMCD-14590-19294 5/6
8/26/23, 11:18 AM Wiring diagram | Autodata

bl = azul br = marrón dbl = azul oscuro

dgn = verde oscuro el = beige ge = amarillo
gn = verde gr = gris nf = transparente
og = naranja rs = rosa rt = rojo
sr = plateado sw = negro vi = violeta
ws = blanco hbl = azul claro hgn = verde claro
rbr = pardo rojizo x = cable trenzado y = alta tensión
z = conexión sin cable

NOTA: En algunos esquemas (Citroen, Peugeot y Renault) se designa a los cables con un número en lugar de
un color, en cuyo caso se numeran en cada extremo, cerca del conector del mazo de cables.
