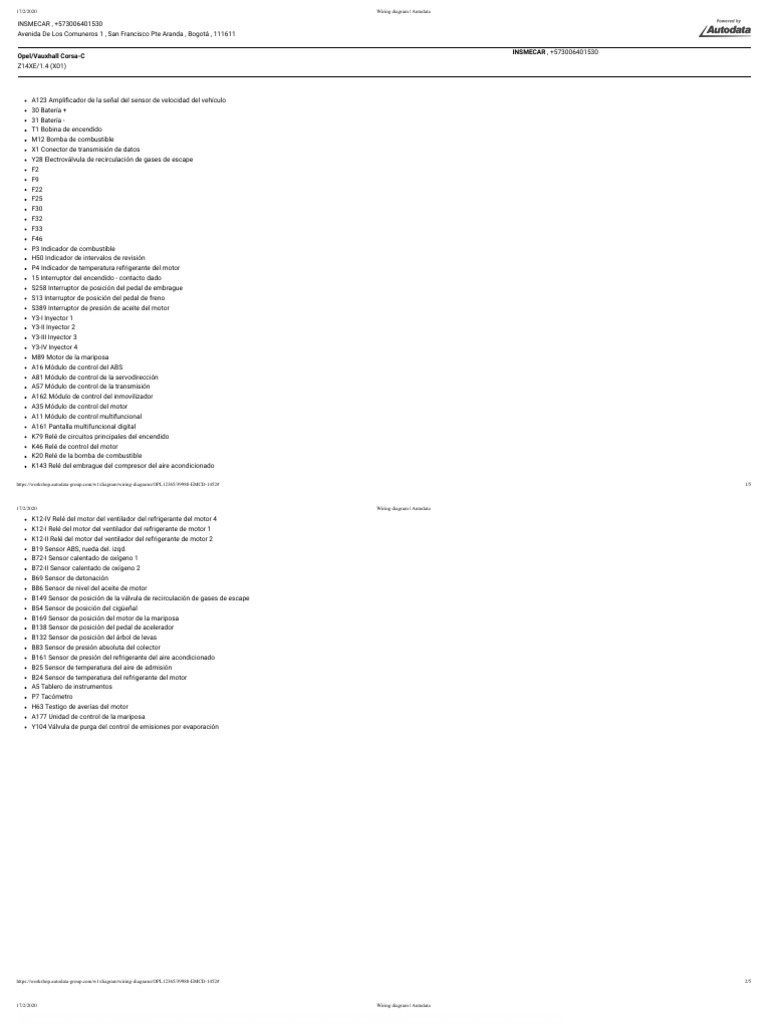

Opel/Vauxhall Corsa-C
Z14XE/1.4 (X01)
A123 Ampli cador de la señal del sensor de velocidad del vehículo
30 Batería +
31 Batería -
T1 Bobina de encendido
M12 Bomba de combustible
X1 Conector de transmisión de datos
Y28 Electroválvula de recirculación de gases de escape
F2
F9
F22
F25
F30
F32
F33
F46
P3 Indicador de combustible
H50 Indicador de intervalos de revisión
P4 Indicador de temperatura refrigerante del motor
15 Interruptor del encendido - contacto dado
S258 Interruptor de posición del pedal de embrague
S13 Interruptor de posición del pedal de freno
S389 Interruptor de presión de aceite del motor
Y3-I Inyector 1
Y3-II Inyector 2
Y3-III Inyector 3
Y3-IV Inyector 4
M89 Motor de la mariposa
A16 Módulo de control del ABS
A81 Módulo de control de la servodirección
A57 Módulo de control de la transmisión
A162 Módulo de control del inmovilizador
A35 Módulo de control del motor
A11 Módulo de control multifuncional
A161 Pantalla multifuncional digital
K79 Relé de circuitos principales del encendido
K46 Relé de control del motor
K20 Relé de la bomba de combustible
K143 Relé del embrague del compresor del aire acondicionado
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/OPL12365/39988-EMCD-1452# 1/5
17/2/2020 Wiring diagram | Autodata
K12-IV Relé del motor del ventilador del refrigerante del motor 4
K12-I Relé del motor del ventilador del refrigerante de motor 1
K12-II Relé del motor del ventilador del refrigerante de motor 2
B19 Sensor ABS, rueda del. izqd.
B72-I Sensor calentado de oxígeno 1
B72-II Sensor calentado de oxígeno 2
B69 Sensor de detonación
B86 Sensor de nivel del aceite de motor
B149 Sensor de posición de la válvula de recirculación de gases de escape
B54 Sensor de posición del cigüeñal
B169 Sensor de posición del motor de la mariposa
B138 Sensor de posición del pedal de acelerador
B132 Sensor de posición del árbol de levas
B83 Sensor de presión absoluta del colector
B161 Sensor de presión del refrigerante del aire acondicionado
B25 Sensor de temperatura del aire de admisión
B24 Sensor de temperatura del refrigerante del motor
A5 Tablero de instrumentos
P7 Tacómetro
H63 Testigo de averías del motor
A177 Unidad de control de la mariposa
Y104 Válvula de purga del control de emisiones por evaporación
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/OPL12365/39988-EMCD-1452# 2/5
17/2/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/OPL12365/39988-EMCD-1452# 3/5
17/2/2020 Wiring diagram | Autodata
https://workshop.autodata-group.com/w1/diagram/wiring-diagrams/OPL12365/39988-EMCD-1452# 4/5
17/2/2020 Wiring diagram | Autodata
bl = azul br = marrón dbl = azul oscuro
dgn = verde oscuro el = beige ge = amarillo
gn = verde gr = gris nf = transparente
og = naranja rs = rosa rt = rojo
sr = plateado sw = negro vi = violeta
ws = blanco hbl = azul claro hgn = verde claro
rbr = pardo rojizo x = cable trenzado y = alta tensión
z = conexión sin cable
NOTA: En algunos esquemas (Citroen, Peugeot y Renault) se designa a los cables con un número en lugar de un color, en cuyo caso se numeran en cada extremo, cerca del conector del mazo de cables.
