2008/05/04 Sistema de tubo de orificio del refrigerante (SSNR5664)

SMCS - 7320 i03128861

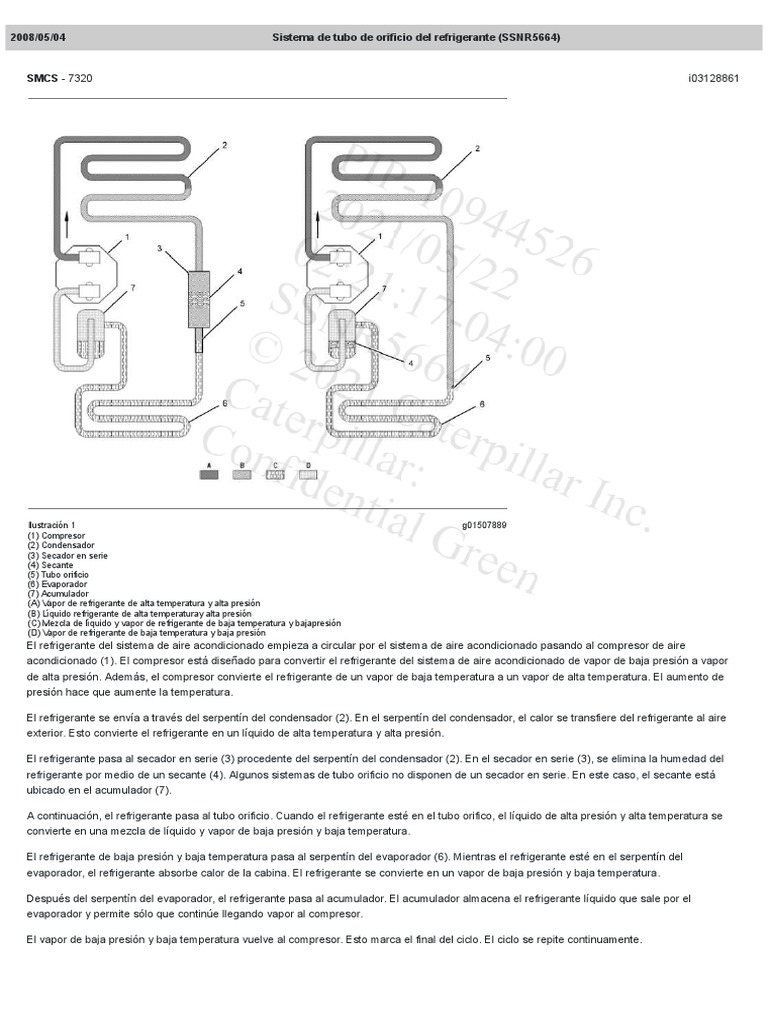

Ilustración 1 g01507889
(1) Compresor
(2) Condensador
(3) Secador en serie
(4) Secante
(5) Tubo orificio
(6) Evaporador
(7) Acumulador
(A) Vapor de refrigerante de alta temperatura y alta presión
(B) Líquido refrigerante de alta temperaturay alta presión
(C) Mezcla de líquido y vapor de refrigerante de baja temperatura y bajapresión
(D) Vapor de refrigerante de baja temperatura y baja presión
El refrigerante del sistema de aire acondicionado empieza a circular por el sistema de aire acondicionado pasando al compresor de aire
acondicionado (1). El compresor está diseñado para convertir el refrigerante del sistema de aire acondicionado de vapor de baja presión a vapor
de alta presión. Además, el compresor convierte el refrigerante de un vapor de baja temperatura a un vapor de alta temperatura. El aumento de
presión hace que aumente la temperatura.

El refrigerante se envía a través del serpentín del condensador (2). En el serpentín del condensador, el calor se transfiere del refrigerante al aire
exterior. Esto convierte el refrigerante en un líquido de alta temperatura y alta presión.

El refrigerante pasa al secador en serie (3) procedente del serpentín del condensador (2). En el secador en serie (3), se elimina la humedad del
refrigerante por medio de un secante (4). Algunos sistemas de tubo orificio no disponen de un secador en serie. En este caso, el secante está
ubicado en el acumulador (7).

A continuación, el refrigerante pasa al tubo orificio. Cuando el refrigerante esté en el tubo orifico, el líquido de alta presión y alta temperatura se
convierte en una mezcla de líquido y vapor de baja presión y baja temperatura.

El refrigerante de baja presión y baja temperatura pasa al serpentín del evaporador (6). Mientras el refrigerante esté en el serpentín del
evaporador, el refrigerante absorbe calor de la cabina. El refrigerante se convierte en un vapor de baja presión y baja temperatura.

Después del serpentín del evaporador, el refrigerante pasa al acumulador. El acumulador almacena el refrigerante líquido que sale por el
evaporador y permite sólo que continúe llegando vapor al compresor.

El vapor de baja presión y baja temperatura vuelve al compresor. Esto marca el final del ciclo. El ciclo se repite continuamente.
